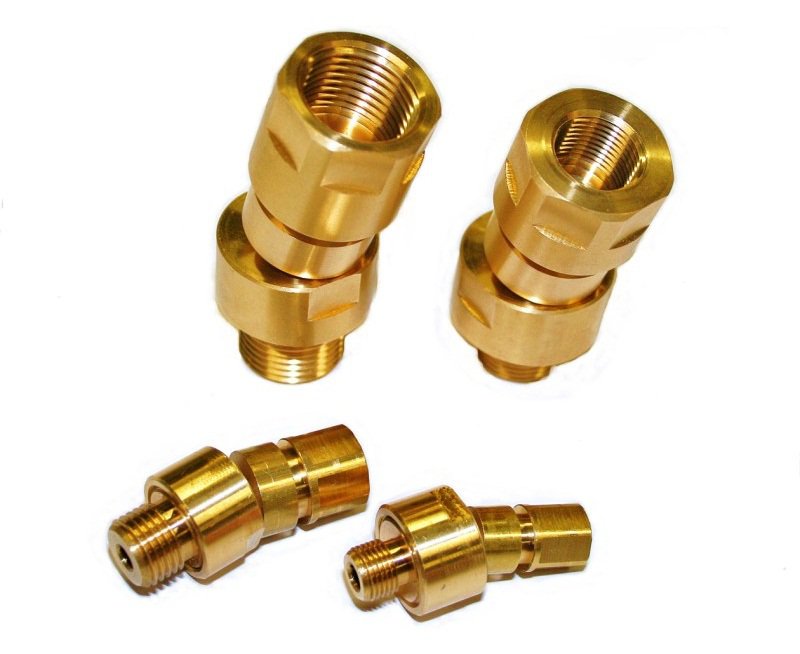

Giunti a snodo sferico con connessione vuoto assiale GSL

Giunti a snodo sferico con connessione vuoto assiale GSL
Giunti a snodo sferico con connessione vuoto assiale GSL
Questa serie di giunti è stata progettata per essere installata sulle ventose con supporto, in particolar modo quelle piane o con poco labbro, per consentire loro di adattarsi facilmente alla superficie di presa del carico da prendere, anche se non perfettamente parallela al piano della ventosa stessa o per compensare eventuali errori di perpendicolarità che sovente si riscontrano tra il portaventose e il supporto di fissaggio dell'automatismo.
La connessione del vuoto è assiale e la tenuta è garantita da una guarnizione speciale, sempre a contatto con lo snodo sferico.
La ventosa installata su di essi è libera di ruotare sul proprio asse di 360° e di inclinarsi fino a 15°.
I giunti sono realizzati interamente in ottone, ad esclusione del perno sferico che è in acciaio inox.
Il loro fissaggio alla ventosa può essere fatto tramite la connessione filettata femmina o maschio, indifferentemente.
