Per poter dimensionare e scegliere correttamente una pompa per vuoto, è necessario conoscere e valutare l’uso che se ne vuole fare e l’ambiente in cui deve operare.
Per questo motivo Vi chiediamo cortesemente di compilare il modulo qui riportato e di sottoporcelo tramite mail o fax.
Vi consiglieremo la pompa più idonea a risolvere il Vostro problema.
E-mail: tecnico@vuototecnica.net - Fax: +39 039 5320015

top

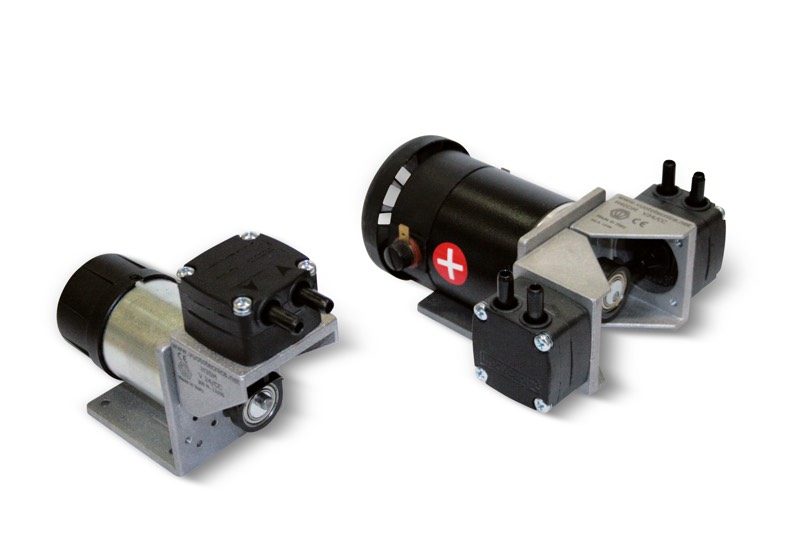

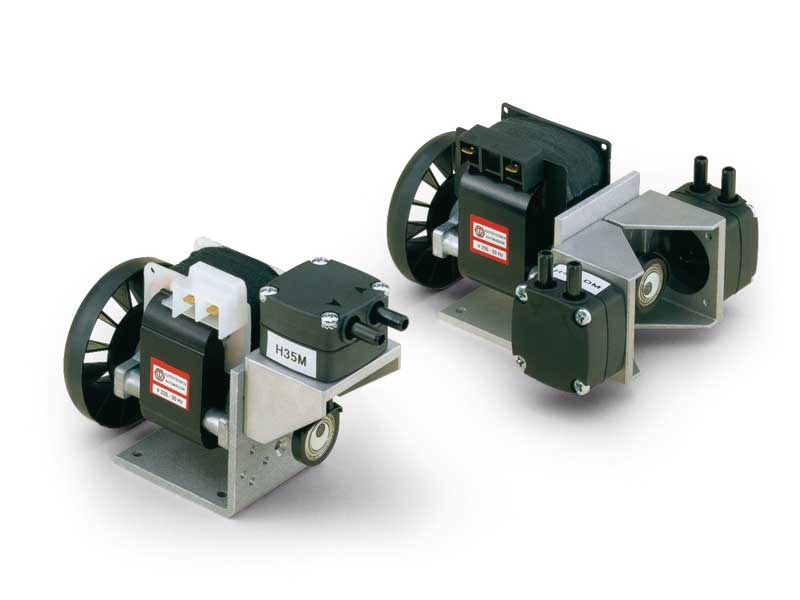

Minipompe per vuoto a membrana

Minipompe per vuoto a membrana

Le piccole pompe illustrate e descritte in questa pagina sono a membrana.
Possono essere impiegate sia come pompe per vuoto sia come compressorini; in quest’ultima versione sono in grado di erogare aria compressa esente da olio al 100%, fino a una pressione massima di 2 bar. Sono costituite da:
- Un motorino elettrico monofase, con classe di protezione IP 00 (esecuzione da montaggio), raffreddato ad aria.
- Un corpo pompa realizzato con materiale termoplastico resistente alla corrosione e con raccordi portagomma integrati sulle connessioni d’aspirazione e di mandata.
- Una membrana in Viton, solidale a una biella, resistente all’usura e alla corrosione.
- Una biella con cuscinetto “long life” incorporato, azionata da un sistema eccentrico bilanciato calettato sull’albero motore.
- Un supporto d’alluminio, per il fissaggio della pompa.
Sono disponibili nelle versioni con singola o doppia testa, per l’utilizzo in serie o in parallelo.
Le minipompe per vuoto a membrana sono silenziosissime (≤ 50dB(A)), hanno vibrazioni contenute e possono essere installate in qualsiasi posizione. Prive di lubrificazione, non hanno bisogno di alcuna manutenzione.
Per il loro minimo ingombro e il ridottissimo peso, sono particolarmente indicate per l’installazione su apparecchi portatili.
Sono adatte a un uso discontinuo e poco gravoso.
Codici prodotto: H35M H40DM H35MCC H40DMCC

top

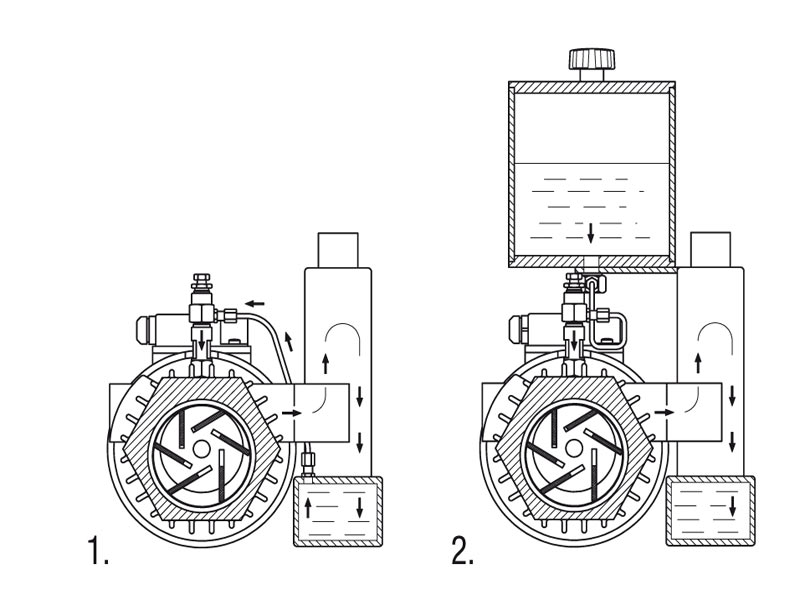

Pompe per vuoto a palette rotative – Generalità

Pompe per vuoto a palette rotative – Generalità

Principio di funzionamento

Il rotore ruota eccentricamente all’interno di uno statore ed è dotato di scanalature nelle quali scorrono libere le palette che, per effetto della forza centrifuga, vengono spinte contro la parete interna dello statore, formando tante camere quante sono le palette.
Durante la rotazione, il volume di queste camere varia in funzione della posizione in cui esse si vengono a trovare rispetto all’asse eccentrico.
L’aumento di volume delle camere fa espandere l’aria in esse racchiusa, creando in questo modo una depressione (fase di aspirazione); la diminuzione di volume, invece, genera una compressione dell’aria (fase di scarico o mandata). La concezione costruttiva interna è uguale sia per i compressori rotativi sia per le pompe per vuoto. Per le nostre pompe abbiamo adottato due diversi principi di convogliamento dell’aria aspirata.

top
Minipompe per vuoto a palette

Minipompe per vuoto a palette

Sono piccolissime pompe per vuoto a palette rotative che, all’occorrenza, possono essere impiegate anche per comprimere aria.
Sono costituite da un motore elettrico monofase a induzione con condensatore, uno statore in metallo sinterizzato autolubrificante, un rotore in metallo bianco calettato sull’albero motore e scanalato per l’alloggiamento delle palette in acciaio temprato e un silenziatore sullo scarico.
Il principio di funzionamento è lo stesso delle pompe per vuoto a palette rotative della serie più grande.
Sono silenziose, completamente prive di lubrificazione e non richiedono alcuna manutenzione. Grazie al loro minimo ingombro e al ridottissimo peso, sono particolarmente indicate per l’installazione su apparecchi portatili.
Sono adatte a un uso discontinuo e poco gravoso.
Codici prodotto: H25R H45R H45DR H25RCC H45RCC H45DRCC

top

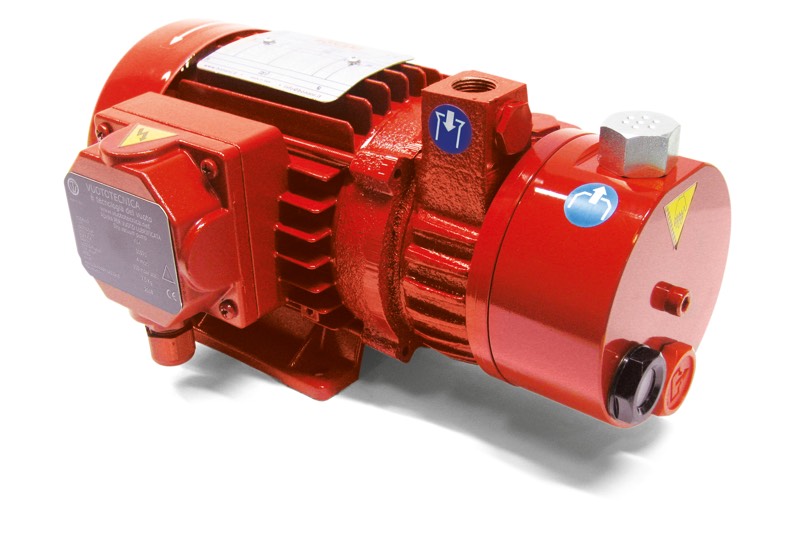

Pompe per vuoto VTL 2 e 4

Pompe per vuoto VTL 2 e 4

Queste piccole pompe per vuoto a palette rotative hanno una capacità d’aspirazione di 2 e 4 mc/h.
La lubrificazione è a stoppino con ricircolazione d’olio e il rotore, calettato a sbalzo sull’albero motore, consente di ridurre al minimo le dimensioni d’ingombro. Motore e pompa sono raffreddati dalla ventola motore (raffreddamento superficiale).
Le pompe sono dotate di un piccolo serbatoio in asse con la pompa, contenente l’olio di lubrificazione ed un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sull’aspirazione della pompa è sempre consigliata l’installazione di una valvola di ritegno ed un filtro idoneo a trattenere eventuali impurità aspirate.
Le pompe VTL 2 e 4 sono fornibili anche con motore elettrico monofase.
Codici prodotto: VTL2 VTL4

top

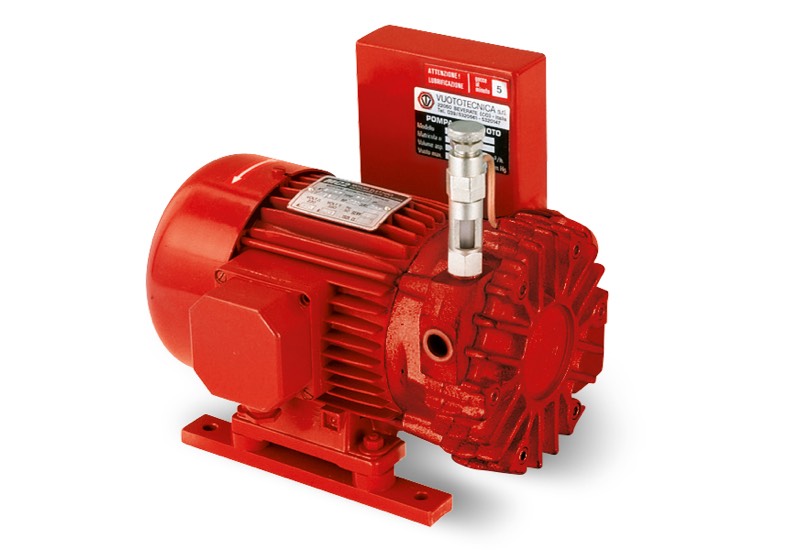

Pompe per vuoto VTL 5 e 10

Pompe per vuoto VTL 5 e 10

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 5 e 10 mc/h.
La lubrificazione è a depressione con ricircolo d’olio ed è regolabile tramite un oliatore posto in corrispondenza dell’aspirazione.
Il rotore è calettato a sbalzo sull’albero motore; per questo motivo le dimensioni d’ingombro risultano molto contenute.
Motore e pompa sono raffreddati dalla ventola motore (raffreddamento superficiale). Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sull’aspirazione è sempre consigliata l’installazione di una valvola di ritegno e un filtro idoneo a trattenere eventuali impurità aspirate.
Le pompe VTL 5 e 10 possono essere fornite anche con motore elettrico monofase.
Codici prodotto: VTL5 VTL10

top

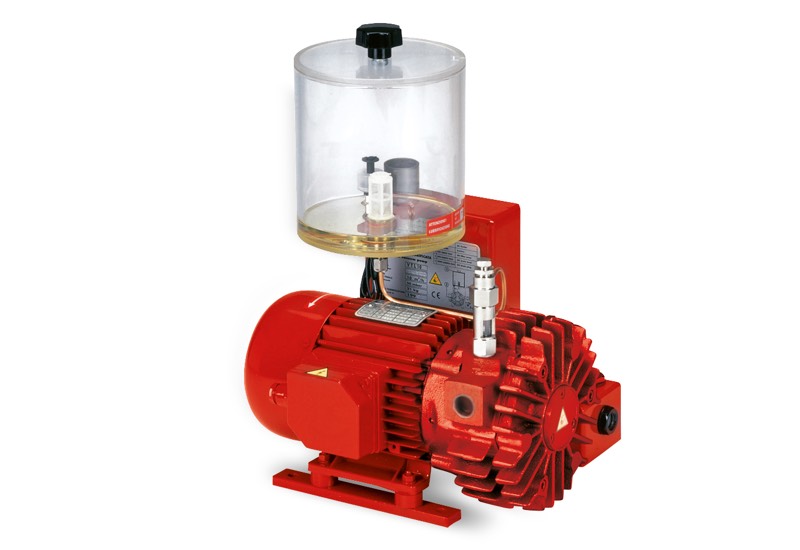

Pompe per vuoto VTLP 5 e 10, con lubrificazione a perdere

Pompe per vuoto VTLP 5 e 10, con lubrificazione a perdere

Queste pompe per vuoto a palette rotative hanno una capacità d’aspirazione di 5 e 10 mc/h.
La lubrificazione è a depressione con olio a perdere ed è regolabile tramite un oliatore posto in corrispondenza dell’aspirazione.
Il rotore è calettato sull’albero motore ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sullo stesso serbatoio è installata una valvola di sicurezza per lo scarico automatico dell’olio esausto, quando questo non viene scaricato periodicamente.
L’olio lubrificante è contenuto in un apposito contenitore trasparente, fissato alla pompa con un proprio supporto, ed è controllato da un interruttore magnetico di livello.
Nelle pompe con lubrificazione a perdere, l’olio lubrificante, aspirato in pompa attraverso l’oliatore a goccia regolabile, viene scaricato insieme all’aria aspirata nel serbatoio di recupero, senza più essere rimesso in ciclo.
L’impiego di queste pompe è indispensabile quando nell’aria da aspirare sono presenti condense d’acqua, vapori di solventi o quant’altro possa inquinare l’olio lubrificante.
Sull’aspirazione della pompa è sempre consigliata l’installazione di una valvola di ritegno ed un filtro idoneo a trattenere eventuali impurità aspirate. Anche questa serie di pompe può essere fornita con motori elettrici monofase.
Codici prodotto: VTLP5 VTLP10

top
Pompe per vuoto VTL 10/F, 15/F e 20/F

Pompe per vuoto VTL 10/F, 15/F e 20/F

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 10, 15 e 20 mc/h.
La lubrificazione è a depressione con ricircolo d’olio ed è regolabile tramite un oliatore posto in corrispondenza dell’aspirazione.
Il rotore è calettato sull’albero motore ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sull’aspirazione è sempre consigliata l’installazione di una valvola di ritegno ed un filtro idoneo a trattenere eventuali impurità aspirate.
Anche questa serie di pompe può essere fornita con motori elettrici monofase.
Codici prodotto: VTL10/F VTL15/F VTL20/F

top
Pompe per vuoto VTLP 10/F, 15/F e 20/F, con lubrificazione a perdere

Pompe per vuoto VTLP 10/F, 15/F e 20/F, con lubrificazione a perdere

Queste pompe per vuoto a palette rotative hanno una capacità d’aspirazione di 10, 15 e 20 mc/h. La lubrificazione è a depressione con olio a perdere ed è regolabile tramite un oliatore posto in corrispondenza dell’aspirazione.
Il rotore è calettato sull’albero motore ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sullo stesso serbatoio è installata una valvola di sicurezza per lo scarico automatico dell’olio esausto, quando questo non viene scaricato periodicamente.
L’olio lubrificante è contenuto in un apposito contenitore trasparente, fissato alla pompa con un proprio supporto, ed è controllato da un interruttore magnetico di livello.
Nelle pompe con lubrificazione a perdere, l’olio lubrificante, aspirato in pompa attraverso l’oliatore a goccia regolabile, viene scaricato insieme all’aria aspirata nel serbatoio di recupero, senza più essere rimesso in ciclo.
L’impiego di queste pompe è indispensabile quando nell’aria da aspirare sono presenti condense d’acqua, vapori di solventi o quant’altro possa inquinare l’olio lubrificante.
Sull’aspirazione della pompa è sempre consigliata l’installazione di una valvola di ritegno ed un filtro idoneo a trattenere eventuali impurità aspirate. Anche questa serie di pompe può essere fornita con motori elettrici monofase.
Codici prodotto: VTLP10/F VTLP15/F VTLP20/F

top

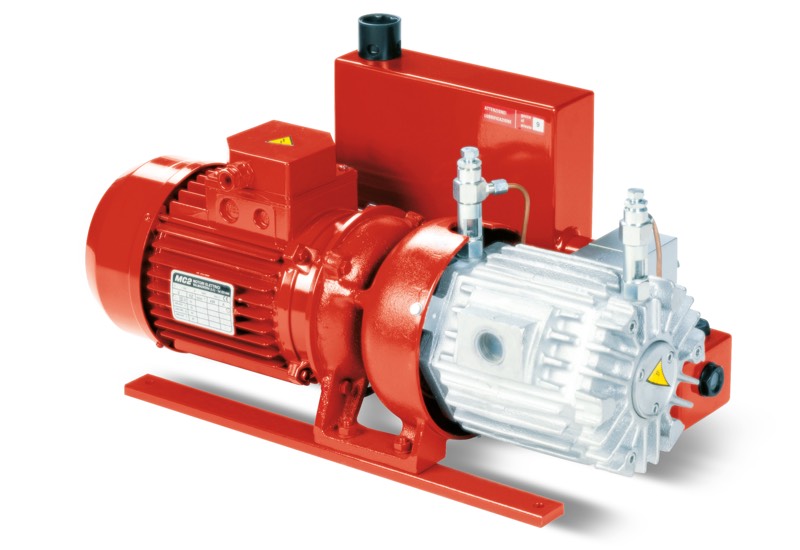

Pompe per vuoto VTL 25/FG, 30/FG e 35/FG

Pompe per vuoto VTL 25/FG, 30/FG e 35/FG

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 25, 30 e 35 mc/h.
La lubrificazione è a depressione con ricircolo d’olio ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.
Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa. Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sull’aspirazione è sempre consigliata l’installazione di una valvola di ritegno e un filtro idoneo a trattenere eventuali impurità aspirate. Sono fornite esclusivamente con motori elettrici trifase.
Codici prodotto: VTL25/FG VTL30/FG VTL35/FG

top

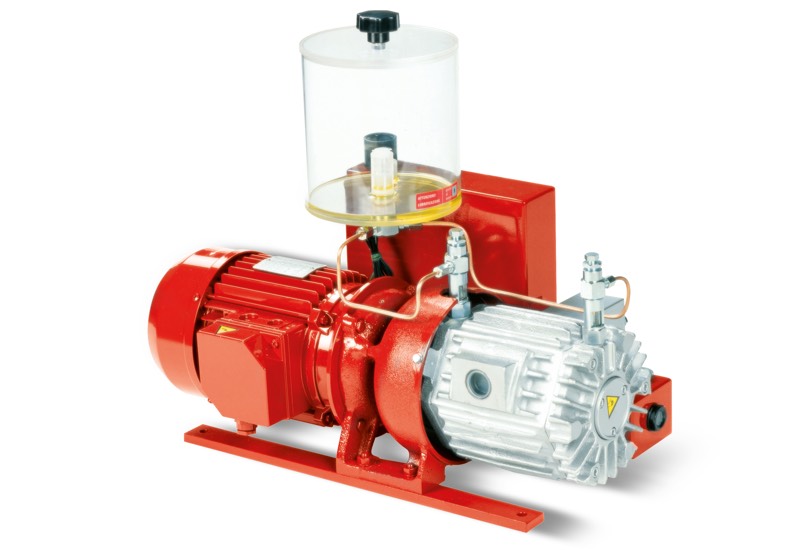

Pompe per vuoto VTLP 25/FG, 30/FG e 35/FG, con lubrificazione a perdere

Pompe per vuoto VTLP 25/FG, 30/FG e 35/FG, con lubrificazione a perdere

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 25, 30 e 35 mc/h.
La lubrificazione è a depressione con olio a perdere ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.
Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa. Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella. Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sullo stesso serbatoio è installata una valvola di sicurezza per lo scarico automatico dell’olio esausto, quando questo non viene scaricato periodicamente.
L’olio lubrificante è contenuto in un apposito contenitore trasparente, fissato alla pompa con un proprio supporto, ed è controllato da un interruttore magnetico di livello.
Nelle pompe con lubrificazione a perdere, l’olio lubrificante, aspirato in pompa attraverso gli oliatori a goccia regolabile, viene scaricato insieme all’aria aspirata nel serbatoio di recupero, senza più essere rimesso in ciclo.
L’impiego di queste pompe è indispensabile quando nell’aria da aspirare sono presenti condense d’acqua, vapori di solventi o quant’altro possa inquinare l’olio lubrificante.
Sull’aspirazione della pompa è sempre consigliata l’installazione di una valvola di ritegno e un filtro idoneo a trattenere eventuali impurità aspirate.
Sono fornite esclusivamente con motori elettrici trifase.
Codici prodotto: VTLP25/FG VTLP30/FG VTLP35/FG

top

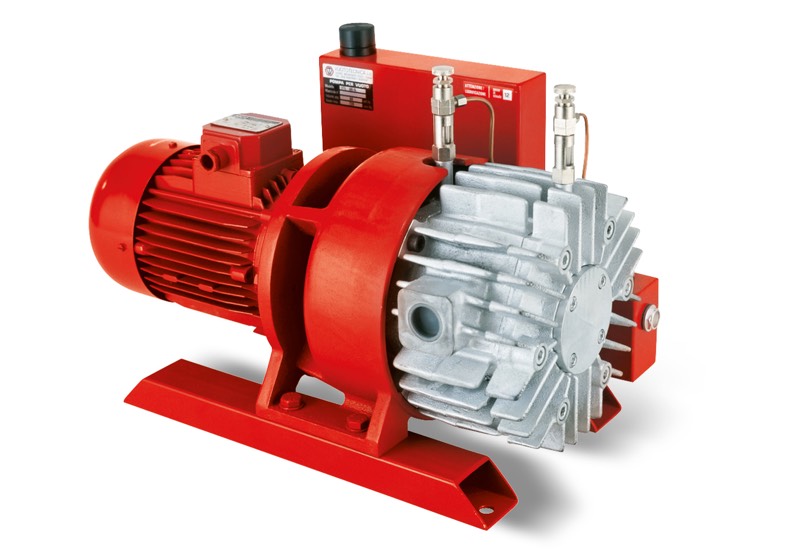

Pompe per vuoto VTL 40/G1, 50/G1 e 65/G1

Pompe per vuoto VTL 40/G1, 50/G1 e 65/G1

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 40, 50 e 65 mc/h.
La lubrificazione è a depressione con ricircolo d’olio ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.
Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa. Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sull’aspirazione è indispensabile installare una valvola di ritegno e un filtro idoneo a trattenere eventuali impurità aspirate.
Sono fornibili solamente con motori elettrici trifase.
Codici prodotto: VTL40/G1 VTL50/G1 VTL65/G1

top

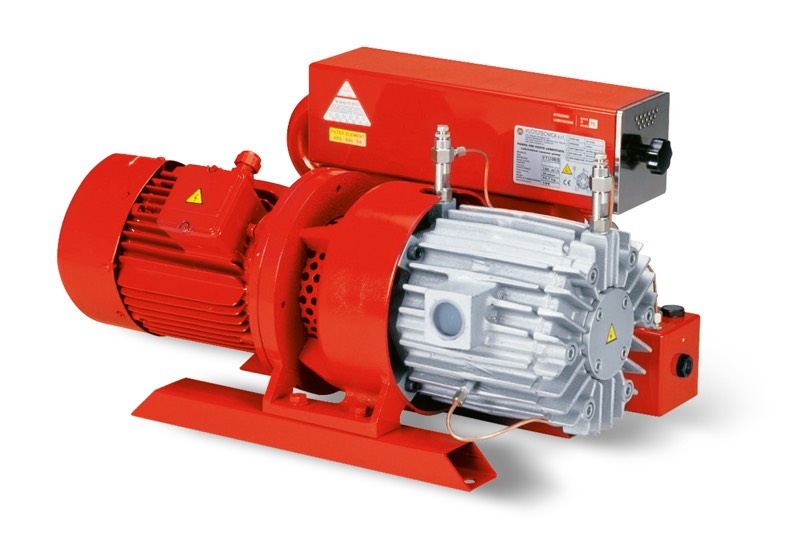

Pompe per vuoto VTL 75/G1, 90/G1 e 105/G1

Pompe per vuoto VTL 75/G1, 90/G1 e 105/G1

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 75, 90 e 105 mc/h.
La lubrificazione è a depressione con ricircolo d’olio ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.
Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa. Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sull’aspirazione è indispensabile installare una valvola di ritegno e un filtro idoneo a trattenere eventuali impurità aspirate.
Sono fornibili solamente con motori elettrici trifase.
Codici prodotto: VTL75/G1 VTL90/G1 VTL105/G1

top
Pompe per vuoto VTLP 40/G1, 50/G1 e 65/G1, con lubrificazione a perdere

Pompe per vuoto VTLP 40/G1, 50/G1 e 65/G1, con lubrificazione a perdere

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 40, 50 e 65 mc/h.
La lubrificazione è a depressione con olio a perdere ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.
Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sullo stesso serbatoio è installata una valvola di sicurezza per lo scarico automatico dell’olio esausto, quando questo non viene scaricato periodicamente.
L’olio lubrificante è contenuto in un apposito contenitore trasparente, fissato alla pompa con un proprio supporto, ed è controllato da un interruttore magnetico di livello.
Nelle pompe con lubrificazione a perdere, l’olio lubrificante, aspirato in pompa attraverso gli oliatori a goccia regolabile, viene scaricato insieme all’aria aspirata nel serbatoio di recupero, senza più essere rimesso in ciclo. L’impiego di queste pompe è indispensabile quando nell’aria da aspirare sono presenti condense d’acqua, vapori di solventi o quant’altro possa inquinare l’olio lubrificante.
Sull’aspirazione della pompa è indispensabile installare una valvola di ritegno e un filtro idoneo a trattenere eventuali impurità aspirate.
Sono fornibili solamente con motori elettrici trifase.
Codici prodotto: VTLP40/G1 VTLP50/G1 VTLP65/G1

top

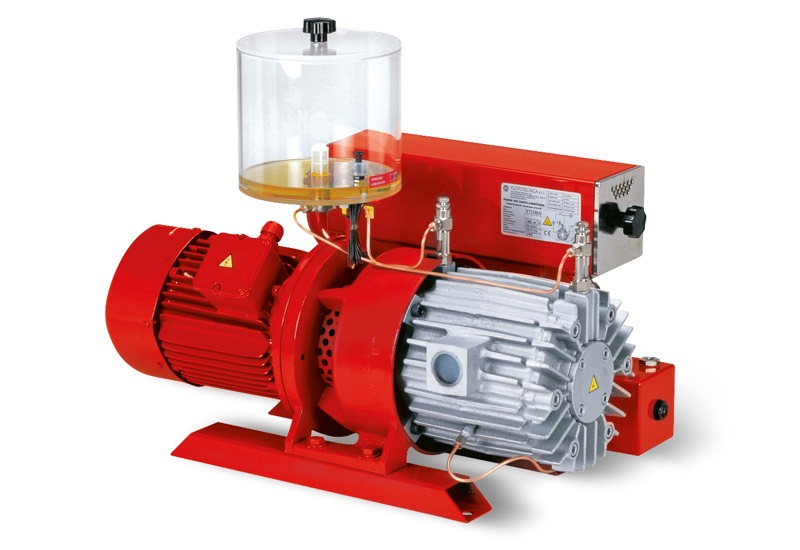

Pompe per vuoto VTLP 75/G1, 90/G1 e 105/G1, con lubrificazione a perdere

Pompe per vuoto VTLP 75/G1, 90/G1 e 105/G1, con lubrificazione a perdere

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 75, 90 e 105 mc/h.
La lubrificazione è a depressione con olio a perdere ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.
Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sullo stesso serbatoio è installata una valvola di sicurezza per lo scarico automatico dell’olio esausto, quando questo non viene scaricato periodicamente.
L’olio lubrificante è contenuto in un apposito contenitore trasparente, fissato alla pompa con un proprio supporto, ed è controllato da un interruttore magnetico di livello.
Nelle pompe con lubrificazione a perdere, l’olio lubrificante, aspirato in pompa attraverso gli oliatori a goccia regolabile, viene scaricato insieme all’aria aspirata nel serbatoio di recupero, senza più essere rimesso in ciclo. L’impiego di queste pompe è indispensabile quando nell’aria da aspirare sono presenti condense d’acqua, vapori di solventi o quant’altro possa inquinare l’olio lubrificante.
Sull’aspirazione della pompa è indispensabile installare una valvola di ritegno e un filtro idoneo a trattenere eventuali impurità aspirate.
Sono fornibili solamente con motori elettrici trifase.
Codici prodotto: VTLP75/G1 VTLP90/G1 VTLP105/G1

top
Pompa per vuoto VTL 6 CC, con motore in C.C.

Pompa per vuoto VTL 6 CC, con motore in C.C.

Le dimensioni estremamente ridotte, l’ottimo grado di vuoto finale raggiungibile e il motore elettrico in corrente continua di cui è dotata sono le caratteristiche salienti di questa pompa per vuoto a palette rotative.
La lubrificazione è a depressione interna, con ricircolo d’olio.
Motore e pompa sono entrambi raffreddati dalla ventola motore (raffreddamento superficiale). La pompa è dotata di un piccolo serbatoio, posto sul suo stesso asse, contenente l’olio lubrificante e un separatore di condense che, oltre ad impedire la formazione di nebbie d’olio allo scarico dell’aria, riduce nel contempo la rumorosità.
Sull’aspirazione, la valvola di ritegno è parte integrante della pompa; a richiesta, può essere fornito un filtro idoneo a trattenere eventuali impurità aspirate.
La pompa VTL 6 CC, è fornibile solamente con motore elettrico in corrente continua (servizio S1) conforme alla direttiva EMC (89/336/CEE).
Codice prodotto: VTL6CC

top
Pompe per vuoto MV 20 e MV 20A, a bagno d’olio

Pompe per vuoto MV 20 e MV 20A, a bagno d’olio

Le pompe per vuoto della serie MV sono monostadio, a palette rotative e con lubrificazione a bagno d’olio con riciclo.
Le pompe sono azionate da un motore elettrico standard, accoppiato tramite un giunto di trasmissione elastico.
Una ventola centrifuga, calettata sull’albero delle pompe, garantisce un adeguato flusso d’aria per l’ottimale raffreddamento del corpo pompa (raffreddamento superficiale forzato).
Un capiente serbatoio per il recupero dell’olio, posto sullo scarico delle pompe con cartucce disoleatrici in microfibra incorporate, ha la funzione di silenziatore e di abbattitore di fumi.
L’olio contenuto nel sistema svolge le funzioni di lubrificazione, di raffreddamento e di tenuta tra le parti rotanti delle pompe e quelle fisse.
Sull’aspirazione, la valvola di ritegno è parte integrante delle pompe ed è di serie, mentre, su richiesta, può essere fornito un filtro idoneo per trattenere eventuali impurità aspirate.
Le pompe comprese tra la MV 20 e la MV 100, sono predisposte per l’istallazione della valvola zavorratrice gas (a richiesta), che consente un’elevata compatibilità al vapore acqueo; nelle rimanenti pompe, a partire dalla MV 160R e fino alla MV 300R, la valvola zavorratrice gas è, di serie, integrata.
Gli accorgimenti sopra descritti, abbinati a una robusta e compatta costruzione, fanno si che le pompe della serie MV siano particolarmente adatte a un uso continuativo e molto gravoso.
Codici prodotto: MV20 MV20A

top
Pompe per vuoto MV 40 e MV 40A, a bagno d’olio

Pompe per vuoto MV 40 e MV 40A, a bagno d’olio

Le pompe per vuoto della serie MV sono monostadio, a palette rotative e con lubrificazione a bagno d’olio con riciclo.
Le pompe sono azionate da un motore elettrico standard, accoppiato tramite un giunto di trasmissione elastico.
Una ventola centrifuga, calettata sull’albero delle pompe, garantisce un adeguato flusso d’aria per l’ottimale raffreddamento del corpo pompa (raffreddamento superficiale forzato).
Un capiente serbatoio per il recupero dell’olio, posto sullo scarico delle pompe con cartucce disoleatrici in microfibra incorporate, ha la funzione di silenziatore e di abbattitore di fumi.
L’olio contenuto nel sistema svolge le funzioni di lubrificazione, di raffreddamento e di tenuta tra le parti rotanti delle pompe e quelle fisse.
Sull’aspirazione, la valvola di ritegno è parte integrante delle pompe ed è di serie, mentre, su richiesta, può essere fornito un filtro idoneo per trattenere eventuali impurità aspirate.
Le pompe comprese tra la MV 20 e la MV 100, sono predisposte per l’istallazione della valvola zavorratrice gas (a richiesta), che consente un’elevata compatibilità al vapore acqueo; nelle rimanenti pompe, a partire dalla MV 160R e fino alla MV 300R, la valvola zavorratrice gas è, di serie, integrata.
Gli accorgimenti sopra descritti, abbinati a una robusta e compatta costruzione, fanno si che le pompe della serie MV siano particolarmente adatte a un uso continuativo e molto gravoso.
Codici prodotto: MV40 MV40A

top
Pompe per vuoto MV 60 e MV 60A, a bagno d’olio

Pompe per vuoto MV 60 e MV 60A, a bagno d’olio

Le pompe per vuoto della serie MV sono monostadio, a palette rotative e con lubrificazione a bagno d’olio con riciclo.
Le pompe sono azionate da un motore elettrico standard, accoppiato tramite un giunto di trasmissione elastico.
Una ventola centrifuga, calettata sull’albero delle pompe, garantisce un adeguato flusso d’aria per l’ottimale raffreddamento del corpo pompa (raffreddamento superficiale forzato).
Un capiente serbatoio per il recupero dell’olio, posto sullo scarico delle pompe con cartucce disoleatrici in microfibra incorporate, ha la funzione di silenziatore e di abbattitore di fumi.
L’olio contenuto nel sistema svolge le funzioni di lubrificazione, di raffreddamento e di tenuta tra le parti rotanti delle pompe e quelle fisse.
Sull’aspirazione, la valvola di ritegno è parte integrante delle pompe ed è di serie, mentre, su richiesta, può essere fornito un filtro idoneo per trattenere eventuali impurità aspirate.
Le pompe comprese tra la MV 20 e la MV 100, sono predisposte per l’istallazione della valvola zavorratrice gas (a richiesta), che consente un’elevata compatibilità al vapore acqueo; nelle rimanenti pompe, a partire dalla MV 160R e fino alla MV 300R, la valvola zavorratrice gas è, di serie, integrata.
Gli accorgimenti sopra descritti, abbinati a una robusta e compatta costruzione, fanno si che le pompe della serie MV siano particolarmente adatte a un uso continuativo e molto gravoso.
Codici prodotto: MV60 MV60A

top
Pompe per vuoto MV 100 e MV 100A, a bagno d’olio

Pompe per vuoto MV 100 e MV 100A, a bagno d’olio

Le pompe per vuoto della serie MV sono monostadio, a palette rotative e con lubrificazione a bagno d’olio con riciclo.
Le pompe sono azionate da un motore elettrico standard, accoppiato tramite un giunto di trasmissione elastico.
Una ventola centrifuga, calettata sull’albero delle pompe, garantisce un adeguato flusso d’aria per l’ottimale raffreddamento del corpo pompa (raffreddamento superficiale forzato).
Un capiente serbatoio per il recupero dell’olio, posto sullo scarico delle pompe con cartucce disoleatrici in microfibra incorporate, ha la funzione di silenziatore e di abbattitore di fumi.
L’olio contenuto nel sistema svolge le funzioni di lubrificazione, di raffreddamento e di tenuta tra le parti rotanti delle pompe e quelle fisse.
Sull’aspirazione, la valvola di ritegno è parte integrante delle pompe ed è di serie, mentre, su richiesta, può essere fornito un filtro idoneo per trattenere eventuali impurità aspirate.
Le pompe comprese tra la MV 20 e la MV 100, sono predisposte per l’istallazione della valvola zavorratrice gas (a richiesta), che consente un’elevata compatibilità al vapore acqueo; nelle rimanenti pompe, a partire dalla MV 160R e fino alla MV 300R, la valvola zavorratrice gas è, di serie, integrata.
Gli accorgimenti sopra descritti, abbinati a una robusta e compatta costruzione, fanno si che le pompe della serie MV siano particolarmente adatte a un uso continuativo e molto gravoso.
Codici prodotto: MV100 MV100A

top
Pompe per vuoto MV 160R e MV 160RA, a bagno d’olio

Pompe per vuoto MV 160R e MV 160RA, a bagno d’olio

Le pompe per vuoto della serie MV sono monostadio, a palette rotative e con lubrificazione a bagno d’olio con riciclo.
Le pompe sono azionate da un motore elettrico standard, accoppiato tramite un giunto di trasmissione elastico.
Una ventola centrifuga, calettata sull’albero delle pompe, garantisce un adeguato flusso d’aria per l’ottimale raffreddamento del corpo pompa (raffreddamento superficiale forzato).
Un capiente serbatoio per il recupero dell’olio, posto sullo scarico delle pompe con cartucce disoleatrici in microfibra incorporate, ha la funzione di silenziatore e di abbattitore di fumi.
L’olio contenuto nel sistema svolge le funzioni di lubrificazione, di raffreddamento e di tenuta tra le parti rotanti delle pompe e quelle fisse.
Sull’aspirazione, la valvola di ritegno è parte integrante delle pompe ed è di serie, mentre, su richiesta, può essere fornito un filtro idoneo per trattenere eventuali impurità aspirate.
Le pompe comprese tra la MV 20 e la MV 100, sono predisposte per l’istallazione della valvola zavorratrice gas (a richiesta), che consente un’elevata compatibilità al vapore acqueo; nelle rimanenti pompe, a partire dalla MV 160R e fino alla MV 300R, la valvola zavorratrice gas è, di serie, integrata.
Gli accorgimenti sopra descritti, abbinati a una robusta e compatta costruzione, fanno si che le pompe della serie MV siano particolarmente adatte a un uso continuativo e molto gravoso.
Codici prodotto: MV160R MV160RA

top
Pompe per vuoto MV 200R e MV 200RA, a bagno d’olio

Pompe per vuoto MV 200R e MV 200RA, a bagno d’olio

Le pompe per vuoto della serie MV sono monostadio, a palette rotative e con lubrificazione a bagno d’olio con riciclo.
Le pompe sono azionate da un motore elettrico standard, accoppiato tramite un giunto di trasmissione elastico.
Una ventola centrifuga, calettata sull’albero delle pompe, garantisce un adeguato flusso d’aria per l’ottimale raffreddamento del corpo pompa (raffreddamento superficiale forzato).
Un capiente serbatoio per il recupero dell’olio, posto sullo scarico delle pompe con cartucce disoleatrici in microfibra incorporate, ha la funzione di silenziatore e di abbattitore di fumi.
L’olio contenuto nel sistema svolge le funzioni di lubrificazione, di raffreddamento e di tenuta tra le parti rotanti delle pompe e quelle fisse.
Sull’aspirazione, la valvola di ritegno è parte integrante delle pompe ed è di serie, mentre, su richiesta, può essere fornito un filtro idoneo per trattenere eventuali impurità aspirate.
Le pompe comprese tra la MV 20 e la MV 100, sono predisposte per l’istallazione della valvola zavorratrice gas (a richiesta), che consente un’elevata compatibilità al vapore acqueo; nelle rimanenti pompe, a partire dalla MV 160R e fino alla MV 300R, la valvola zavorratrice gas è, di serie, integrata.
Gli accorgimenti sopra descritti, abbinati a una robusta e compatta costruzione, fanno si che le pompe della serie MV siano particolarmente adatte a un uso continuativo e molto gravoso.
Codici prodotto: MV200R MV200RA

top
Pompe per vuoto MV 300R e MV 300RA, a bagno d’olio

Pompe per vuoto MV 300R e MV 300RA, a bagno d’olio

Le pompe per vuoto della serie MV sono monostadio, a palette rotative e con lubrificazione a bagno d’olio con riciclo.
Le pompe sono azionate da un motore elettrico standard, accoppiato tramite un giunto di trasmissione elastico.
Una ventola centrifuga, calettata sull’albero delle pompe, garantisce un adeguato flusso d’aria per l’ottimale raffreddamento del corpo pompa (raffreddamento superficiale forzato).
Un capiente serbatoio per il recupero dell’olio, posto sullo scarico delle pompe con cartucce disoleatrici in microfibra incorporate, ha la funzione di silenziatore e di abbattitore di fumi.
L’olio contenuto nel sistema svolge le funzioni di lubrificazione, di raffreddamento e di tenuta tra le parti rotanti delle pompe e quelle fisse.
Sull’aspirazione, la valvola di ritegno è parte integrante delle pompe ed è di serie, mentre, su richiesta, può essere fornito un filtro idoneo per trattenere eventuali impurità aspirate.
Le pompe comprese tra la MV 20 e la MV 100, sono predisposte per l’istallazione della valvola zavorratrice gas (a richiesta), che consente un’elevata compatibilità al vapore acqueo; nelle rimanenti pompe, a partire dalla MV 160R e fino alla MV 300R, la valvola zavorratrice gas è, di serie, integrata.
Gli accorgimenti sopra descritti, abbinati a una robusta e compatta costruzione, fanno si che le pompe della serie MV siano particolarmente adatte a un uso continuativo e molto gravoso.
Codici prodotto: MV300R MV300RA

top
Accessori e ricambi per pompe per vuoto lubrificate

Accessori e ricambi per pompe per vuoto lubrificate

Codici prodotto: 00VTL0210 00VTL0410 00VTL0510 00VTL1010 00VTL10F10 00VTL15F10 00VTL20F10 00VTL25FG10 00VTL30FG10 00VTL35FG10 00VTL40G110 00VTL50G110 00VTL65G110 00VTL75G110 00VTL90G110 00VTL105G110 00VTL0610 00MV2010 00MV4010 00MV6010 00MV10010 00MV160R10 00MV200R10 00MV300R10 00KITVTL02 00KITVTL04 00KITVTL05 00KITVTL10 00KITVTL10F 00KITVTL15F 00KITVTL20F 00KITVTL25FG 00KITVTL30FG 00KITVTL35FG 00KITVTL40G1 00KITVTL50G1 00KITVTL65G1 00KITVTL75G1 00KITVTL90G1 00KITVTL105G1 00KITVTL06 00KITMV20 00KITMV40 00KITMV60 00KITMV100 00KITMV160R 00KITMV200R 00KITMV300R 100115 100215 100210 100310 100410 100510 100610 100710 FB5 FB10 FB20 FB25 FB30 FB40 FB50 FC10 FC20 FC25 FC30 FC35 FC40 FC50 FC60 MV200RA MV300R MV300RA 00VTL0011 00LPVTL99 00LPVTL40 00MV160R07 00MV200R07 00MV300R07 00VTL75G129 00VTL90G129 00VTL105G129 00MV2011 00MV4050 00MV6050 00MV10006 00MV160R06 00MV200R50 00MV300R50 VZ01 VZ02 ISO32 ISO68 ISO100 ISO150 ISO220 VTOIL32 VTOIL68 VTOIL100 VTOILFI68 VTOILFI100

top

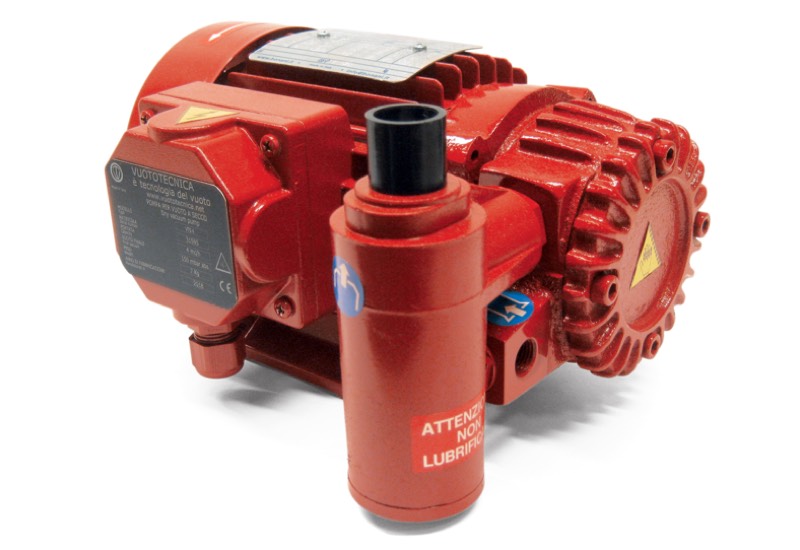

Pompe per vuoto a secco VTS 2 e 4

Pompe per vuoto a secco VTS 2 e 4

Sono piccole pompe per vuoto a palette rotative, senza lubrificazione, con una capacità d’aspirazione di 2 e 4 mc/h.
La particolare conformazione della camera di lavoro dello statore e la grafite speciale con cui sono realizzate le palette e le flange di chiusura, consentono a queste pompe di funzionare senza l’impiego di lubrificante.
Il rotore della pompa, calettato a sbalzo sull’albero motore, consente di ridurre al minimo le dimensioni d’ingombro.
Motore e pompa sono raffreddati dalla ventola motore (raffreddamento superficiale). Sullo scarico della pompa è installato un filtro con funzione di silenziatore.
Sull’aspirazione è consigliata l’applicazione di un filtro, idoneo a trattenere eventuali impurità aspirate.
L’impiego di queste pompe è sconsigliato quando il fluido da aspirare contiene vapori o condense d’acqua o d’olio.
Le pompe VTS 2 e 4 possono essere fornite anche con motore elettrico monofase.
Codici prodotto: VTS2 VTS4

top
Pompe per vuoto a secco VTS 6 CC, con motore in C.C.

Pompe per vuoto a secco VTS 6 CC, con motore in C.C.

Le dimensioni estremamente ridotte, il buon grado di vuoto finale raggiungibile, la totale mancanza di lubrificazione ed il motore elettrico in corrente continua di cui è dotata, sono le caratteristiche salienti di questa pompa per vuoto a palette rotative.
La pompa ha una forma costruttiva di tipo monoblocco, con il rotore calettato direttamente sull’albero motore.
Motore e pompa sono entrambi raffreddati dalla ventola del motore (raffreddamento superficiale).
Sullo scarico della pompa è installato un filtro silenziatore.
Sull’aspirazione è consigliata l’installazione di un filtro, idoneo a trattenere eventuali impurità aspirate.
È sconsigliato l’impiego di questa pompa, quando il fluido da aspirare contiene vapori o condense d’acqua o d’olio.
La pompa VTS 6 CC, è fornibile solamente con motore elettrico in corrente continua (servizio S1) conforme alla direttiva EMC (89/336/CEE).
Codice prodotto: VTS6CC

top

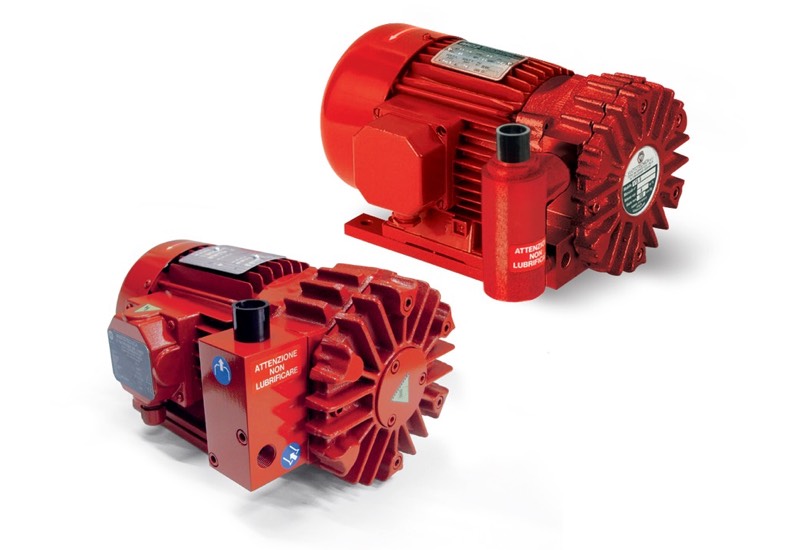

Pompe per vuoto a secco VTS 6 e 10

Pompe per vuoto a secco VTS 6 e 10

Sono pompe per vuoto a palette rotative, senza lubrificazione, con una capacità d’aspirazione di 6 e 10 mc/h.
La particolare conformazione della camera di lavoro dello statore e la grafite speciale con cui sono realizzate le palette e le flange di chiusura, consentono a queste pompe di funzionare senza l’impiego di lubrificante.
Il rotore della pompa, calettato a sbalzo sull’albero motore, consente di ridurre al minimo le dimensioni d’ingombro.
Motore e pompa sono raffreddati dalla ventola motore (raffreddamento superficiale).
Sullo scarico della pompa è installato un filtro con funzione di silenziatore.
Sull’aspirazione è consigliata l’installazione di un filtro, idoneo a trattenere eventuali impurità aspirate.
L’impiego di queste pompe è sconsigliato, quando il fluido da aspirare contiene vapori o condense d’acqua o d’olio.
Le pompe VTS 6 e 10 possono essere fornite anche con motore elettrico monofase.
Codici prodotto: VTS6 VTS10

top
Pompe per vuoto a secco VTS 10/F e 15/F

Pompe per vuoto a secco VTS 10/F e 15/F

Sono pompe per vuoto a palette rotative, senza lubrificazione, con una capacità d’aspirazione di 10 e 15 mc/h.
La particolare conformazione della camera di lavoro dello statore e la grafite speciale con cui sono realizzate le palette e le flange di chiusura consentono a queste pompe di funzionare senza l’impiego di lubrificante.
Il rotore della pompa è calettato sull’albero motore ed è supportato da cuscinetti indipendenti, posti su entrambe le flange di chiusura della pompa.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un filtro con funzione di silenziatore.
Sull’aspirazione è consigliata l’installazione di un filtro, idoneo a trattenere eventuali impurità aspirate.
L’impiego di queste pompe è sconsigliato quando il fluido da aspirare contiene vapori o condense d’acqua o d’olio.
Questa serie di pompe può essere fornita anche con motori elettrici monofase.
Codici prodotto: VTS10/F VTS15/F

top
Pompe per vuoto a secco VTS 20/F e 25/F

Pompe per vuoto a secco VTS 20/F e 25/F

Sono pompe per vuoto a palette rotative, senza lubrificazione, con una capacità d’aspirazione di 20 e 25 mc/h.
La particolare conformazione della camera di lavoro dello statore e la grafite speciale con cui sono realizzate le palette e le flange di chiusura consentono a queste pompe di funzionare senza l’impiego di lubrificante.
Il rotore della pompa è calettato sull’albero motore ed è supportato da cuscinetti indipendenti, posti su entrambe le flange di chiusura della pompa.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un filtro con funzione di silenziatore.
Sull’aspirazione è consigliata l’installazione di un filtro, idoneo a trattenere eventuali impurità aspirate.
L’impiego di queste pompe è sconsigliato quando il fluido da aspirare contiene vapori o condense d’acqua o d’olio.
Questa serie di pompe può essere fornita anche con motori elettrici monofase.
Codici prodotto: VTS20/F VTS25/F

top
Pompe per vuoto a secco VTS 10/FG, 15/FG e 20/FG

Pompe per vuoto a secco VTS 10/FG, 15/FG e 20/FG

Sono pompe per vuoto a palette rotative, senza lubrificazione, con una capacità d’aspirazione di 10, 15 e 20 mc/h.
La particolare conformazione della camera di lavoro dello statore e la grafite speciale con cui sono realizzate le palette e le flange di chiusura consentono a queste pompe di funzionare senza l’impiego di lubrificante.
Il rotore della pompa è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella. Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un filtro con funzione di silenziatore.
Sull’aspirazione è consigliata l’installazione di un filtro, idoneo a trattenere eventuali impurità aspirate.
L’impiego di queste pompe è sconsigliato quando il fluido da aspirare contiene vapori o condense d’acqua o d’olio.
Le pompe con portate fino a 20 mc/h sono fornibili anche con motori elettrici monofase.
Codici prodotto: VTS10/FG VTS15/FG VTS20/FG

top
Pompe per vuoto a secco VTS 25/FG, 30/FG e 35/FG

Pompe per vuoto a secco VTS 25/FG, 30/FG e 35/FG

Sono pompe per vuoto a palette rotative, senza lubrificazione, con una capacità d’aspirazione di 25, 30 e 35 mc/h.
La particolare conformazione della camera di lavoro dello statore e la grafite speciale con cui sono realizzate le palette e le flange di chiusura consentono a queste pompe di funzionare senza l’impiego di lubrificante.
Il rotore della pompa è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella. Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un filtro con funzione di silenziatore.
Sull’aspirazione è consigliata l’installazione di un filtro, idoneo a trattenere eventuali impurità aspirate.
L’impiego di queste pompe è sconsigliato quando il fluido da aspirare contiene vapori o condense d’acqua o d’olio.
Codici prodotto: VTS25/FG VTS30/FG VTS35/FG

top

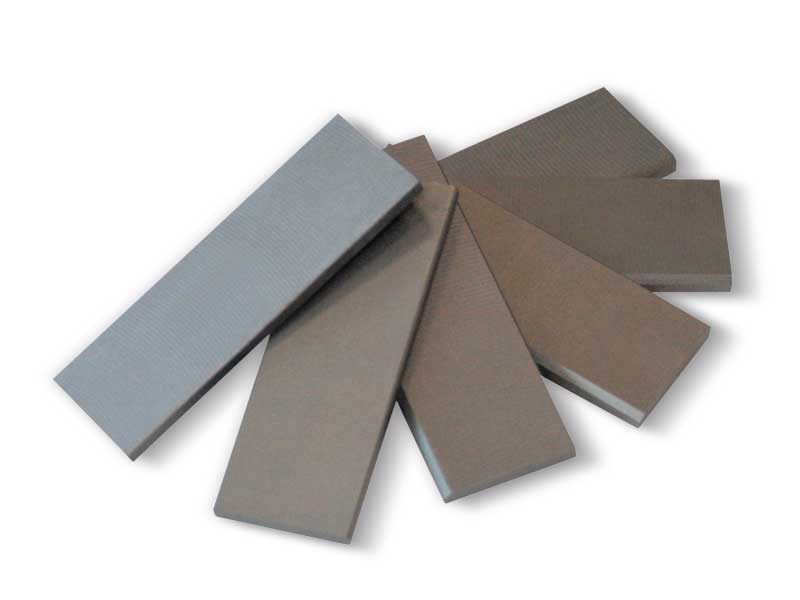

Accessori e ricambi per pompe per vuoto a secco

Accessori e ricambi per pompe per vuoto a secco

Codici prodotto: 00VTS0210 00VTS0410 00VTS06CC10 00VTS0610 00VTS1010 00VTS10F10 00VTS15F10 00VTS20F10 00VTS25F10 00VTS10FG10 00VTS15FG10 00VTS20FG10 00VTS25FG10 00VTS30FG10 00VTS35FG10 00VTS0212 00VTS0216 00VTS0608 00VTS1012 00VTS10F21 00VTS10FG17 00VTS15FG17 00VTS20FG17 00VTS25FG17 00VTS30FG18 00VTS35FG18 00VTS0613 00VTS1019 00VTS10F21 00VTS10FG26 00VTS15FG26 00VTS20FG26 00VTS25FG26 00VTS30FG27 00VTS35FG27 00KITVTS02 00KITVTS04 00KITVTS06 00KITVTS06CC 00KITVTS10 00KITVTS10F 00KITVTS15F 00KITVTS20F 00KITVTS25F 00KITVTS10FG 00KITVTS15FG 00KITVTS20FG 00KITVTS25FG 00KITVTS30FG 00KITVTS35FG 100115 100210 100310 100410 FB5 FB10 FB20 FB25 FC10 FC20 FC25

top
Minidepressori – Generalità

Minidepressori – Generalità

I minidepressori sono delle piccole unità autonome atte alla produzione di vuoto, caratterizzati dalle loro ridotte dimensioni.
Sono costituiti da:
- Un piccolo serbatoio in lamiera d’acciaio saldata, a perfetta tenuta di vuoto.
- Una pompa per vuoto a palette rotative di piccola portata, a secco o lubrificata.
- Un vacuostato mini per la regolazione del massimo grado di vuoto.
- Un vuotometro per la lettura diretta del grado di vuoto.

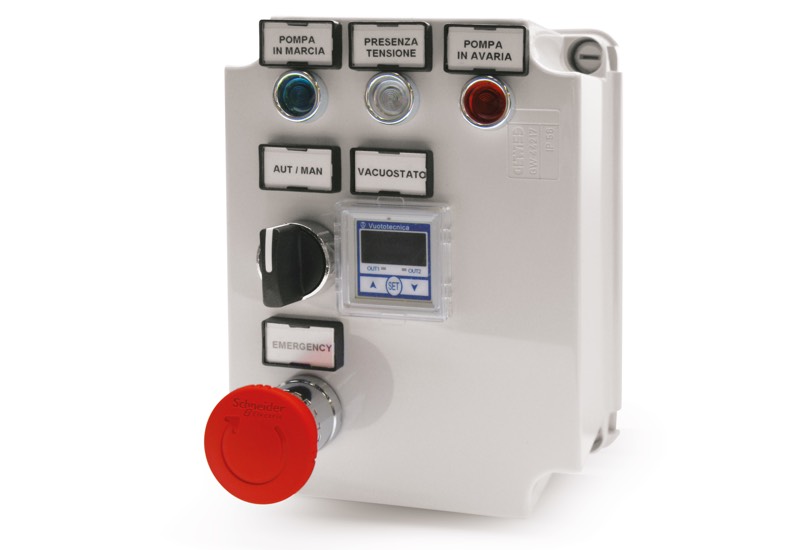

- Un’apparecchiatura elettrica di comando, racchiusa in apposita cassetta protetta.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato mini, è completamente automatico.
I minidepressori possono essere forniti anche con motori elettrici monofase o in C.C. e sono adatti ad attrezzare piccole unità di lavoro, fisse o mobili, che necessitano di vuoto, quali:
- Carrelli con ventose per il fissaggio e il trasporto di vetri e cristalli.
- Sistemi di staffaggio a depressione per la manutenzione degli sci, per la lavorazione del marmo, per la lucidatura di oggetti in rame, peltro o argento, ecc.
- Paranchi a ventose per il sollevamento di televisori ed elettrodomestici, per l’installazione di vetri nei serramenti, per la posa di piastrelle in ceramica, per l’alimentazione di lamiere alle presse, ecc.

7.68
top
Minidepressori DO 06 e DO 10

Minidepressori DO 06 e DO 10

Codici prodotto: DO06VTS2 DO06VTS2M DO06VTS4 DO06VTS4M DO06VTS6 DO06VTS6M DO06VTS6CC DO10VTS2 DO10VTS2M DO10VTS4 DO10VTS4M DO10VTS6 DO10VTS6M DO10VTS6CC DO06VTL2 DO06VTL2M DO06VTL4 DO06VTL4M DO06VTL5 DO06VTL5M DO06VTL6CC DO10VTL2 DO10VTL2M DO10VTL4 DO10VTL4M DO10VTL5 DO10VTL5M DO10VTL6CC

top
Minidepressori DO 20

Minidepressori DO 20

Codici prodotto: DO20VTL5 DO20VTL5M DO20VTL6CC DO20VTL10 DO20VTL10M DO20VTL10/F DO20VTL10/FM DO20VTL15/F DO20VTL15/FM DO20VTL20/F DO20VTL20/FM DO20MV20 DO20MV20M

7.71
top
Depressori orizzontali – Generalità

Depressori orizzontali – Generalità

Costruiti di serie in varie capacità e portate, sono costituiti da:
- Un serbatoio orizzontale in lamiera d’acciaio saldata a perfetta tenuta di vuoto.
- Una pompa per vuoto a palette rotative, da scegliersi in base alla capacità d’aspirazione ed il grado di vuoto richiesti.
- Un vacuostato per la regolazione del grado di vuoto entro il quale operare.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.

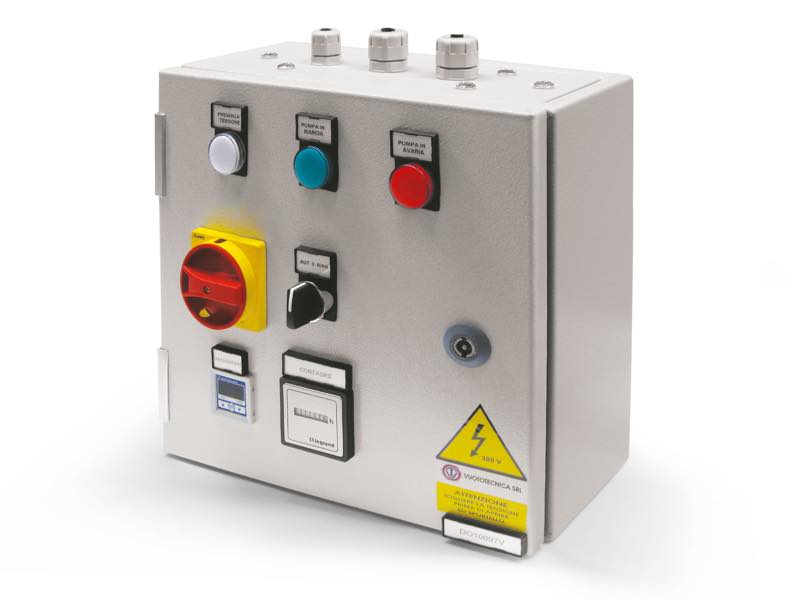

- Un’apparecchiatura elettrica di comando, racchiusa in apposita cassetta protetta in plastica, per i serbatoi da 25 e 50 litri e metallica a tenuta stagna, per i serbatoi da 100 litri in su.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, è completamente automatico.
Il funzionamento della pompa può essere in continuo o in automatico, a scelta dell’utente.
I depressori vengono normalmente impiegati per la movimentazione con ventose, di carichi particolarmente pesanti o di valore, poiché in mancanza di corrente elettrica consentono alle ventose di rimanere in presa ancora per un certo tempo, variabile secondo la capacità del serbatoio.
Sono anche consigliati per l’allacciamento di più macchine utilizzatrici, per centralizzare il vuoto.
Per il consumo energetico, l’uso del depressore risulta particolarmente vantaggioso in entrambi i casi, poiché la pompa entra in funzione solo quando è richiesto il vuoto dalla macchina utilizzatrice.

7.72
top
Depressori orizzontali DO 25 e DO 50

Depressori orizzontali DO 25 e DO 50

Codici prodotto: DO25VTL5 DO25VTL5M DO25VTL6CC DO25VTL10 DO25VTL10M DO50VTL5 DO50VTL5M DO50VTL6CC DO50VTL10 DO50VTL10M

7.73
top
Depressori orizzontali DO 100 e DO 150

Depressori orizzontali DO 100 e DO 150

Codici prodotto: DO100VTL10/F DO100VTL10/FM DO100VTL15/F DO100VTL15/FM DO100VTL20/F DO100VTL20/FM DO100MV20 DO100MV20M DO150VTL25/FG DO150VTL30/FG DO150VTL35/FG DO150MV40 DO150VTL50/G1 DO150MV60 DO150VTL75/G1

7.74
top
Depressori orizzontali DO 300 e DO 500

Depressori orizzontali DO 300 e DO 500

Codici prodotto: DO300MV60 DO300VTL75/G1 DO300MV100 DO300VTL105/G1 DO300MV160R DO500MV100 DO500VTL105/G1 DO500MV160R DO500MV200R DO500MV300R

7.75
top
Depressori orizzontali DO 1000

Depressori orizzontali DO 1000

Codici prodotto: DO1000MV200R DO1000MV300R

7.76
top
Depressori di sicurezza orizzontali – Generalità

Depressori di sicurezza orizzontali – Generalità

I depressori di sicurezza sono stati realizzati per centralizzare il vuoto in tutti quegli ambienti di lavoro, ospedali, laboratori, ecc., dove è necessario garantire il vuoto 24 ore su 24.
Sono essenzialmente costituiti da:
- Un serbatoio orizzontale in lamiera d’acciaio saldata a perfetta tenuta di vuoto.
- Due pompe per vuoto a palette rotative, da scegliersi in base alla capacità d’aspirazione e il grado di vuoto richiesti.
- Tre vacuostati, di cui due per la regolazione del grado di vuoto entro il quale ciascuna pompa deve operare e uno per stabilire il valore minimo di sicurezza da garantire all’impianto, al di sotto del quale scatta l’allarme.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Due valvole manuali per l’esclusione delle pompe.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
- Un’apparecchiatura elettrica di comando racchiusa in apposita cassetta metallica a tenuta stagna, con commutatori per la scelta del funzionamento delle pompe in automatico o manuale, dispositivo d’allarme con segnalazione acustica e luminosa, pulsanti di prova allarme e contaore per il conteggio delle ore di effettivo funzionamento di ogni singola pompa.
Il depressore di sicurezza così composto è tale da prevedere normalmente il funzionamento di una pompa, con successivo automatico inserimento della seconda per consumi maggiori e quando, per qualsiasi ragione, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, installato nel quadro elettrico di comando, alterna con esattezza l’entrata in servizio prioritaria delle pompe, in modo che le stesse siano sottoposte a un uguale logorio meccanico.
I sistemi di allarme sul quadro elettrico e a distanza entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.

7.77
top
Depressori di sicurezza orizzontali DSO 300 e DSO 500

Depressori di sicurezza orizzontali DSO 300 e DSO 500

Codici prodotto: DSO300MV40 DSO300VTL50/G1 DSO300MV60 DSO300VTL75/G1 DSO300MV100 DSO300VTL105/G1 DSO500VTL50/G1 DSO500MV60 DSO500VTL75/G1 DSO500MV100 DSO500VTL105/G1 DSO500MV160R

7.78
top
Depressori di sicurezza orizzontali DSO 1000

Depressori di sicurezza orizzontali DSO 1000

Codici prodotto: DSO1000MV60 DSO1000VTL75/G1 DSO1000MV100 DSO1000VTL105/G1 DSO1000MV160R DSO1000MV200R DSO1000MV300R

7.79
top
Depressori verticali – Generalità

Depressori verticali – Generalità

Costruiti di serie in varie capacità e portate, sono costituiti da:
- Un serbatoio verticale in lamiera d’acciaio saldata a perfetta tenuta di vuoto.
- Una pompa per vuoto a palette rotative, da scegliersi in base alla capacità d’aspirazione e il grado di vuoto richiesti.
- Un vacuostato per la regolazione del grado di vuoto entro il quale operare.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Un’apparecchiatura elettrica di comando, racchiusa in apposita cassetta metallica a tenuta stagna.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, è completamente automatico. Il funzionamento della pompa può essere in continuo o in automatico, a scelta dell’utente.
I depressori sono normalmente impiegati per l’asservimento di più macchine utilizzatrici di vuoto e, per motivi di sicurezza, di movimentatori a ventose, poiché, in mancanza di corrente elettrica, consentono alle ventose di rimanere ancora in presa con il carico sollevato, per un tempo direttamente proporzionale alla capacità del serbatoio.
Per il consumo energetico, in entrambi i casi l’impiego del depressore risulta estremamente vantaggioso, poiché la pompa entra in funzione solamente per ripristinare il vuoto nel serbatoio entro i valori prestabiliti e i suoi interventi dipendono esclusivamente dalla quantità d’aria effettivamente aspirata all’utilizzo.

7.80
top
Depressori verticali DV 150 e DV 300

Depressori verticali DV 150 e DV 300

Codici prodotto: DV150VTL25/FG DV150VTL30/FG DV150VTL35/FG DV150MV40 DV150VTL50/G1 DV150MV60 DV150VTL75/G1 DV300MV40 DV300VTL50/G1 DV300MV60 DV300VTL75/G1 DV300MV100 DV300VTL105/G1 DV300MV160R

7.81
top
Depressori verticali DV 500 e DV 1000

Depressori verticali DV 500 e DV 1000

Codici prodotto: DV500MV160R DV500MV200R DV500MV300R DV1000MV200R DV1000MV300R

7.82
top
Depressori di sicurezza verticali – Generalità

Depressori di sicurezza verticali – Generalità

I depressori di sicurezza sono stati realizzati per centralizzare il vuoto in tutti quegli ambienti di lavoro, ospedali, laboratori, ecc., dove è necessario garantire il vuoto 24 ore su 24.
Sono essenzialmente costituiti da:
- Un serbatoio verticale in lamiera d’acciaio saldata a perfetta tenuta di vuoto.
- Due pompe per vuoto a palette rotative, da scegliersi in base alla capacità d’aspirazione e il grado di vuoto richiesti.
- Tre vacuostati, di cui due per la regolazione del grado di vuoto entro il quale ciascuna pompa deve operare e uno per stabilire il valore minimo di sicurezza da garantire all’impianto, al di sotto del quale scatta l’allarme.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Due valvole manuali per l’esclusione delle pompe.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
- Un’apparecchiatura elettrica di comando racchiusa in apposita cassetta metallica a tenuta stagna, con commutatori per la scelta del funzionamento delle pompe in automatico o manuale, dispositivo d’allarme con segnalazione acustica e luminosa, pulsanti di prova allarme e contatore per il conteggio delle ore di effettivo funzionamento di ogni singola pompa.
Il depressore di sicurezza così composto è tale da prevedere normalmente il funzionamento di una pompa, con successivo automatico inserimento della seconda per consumi maggiori e quando, per qualsiasi ragione, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, installato nel quadro elettrico di comando, alterna con esattezza l’entrata in servizio prioritaria delle pompe, in modo che le stesse siano sottoposte a un uguale logorio meccanico.
I sistemi di allarme sul quadro elettrico e a distanza entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.

7.83
top
Depressori di sicurezza verticali DSV 150 e DSV 300

Depressori di sicurezza verticali DSV 150 e DSV 300

Codici prodotto: DSV150VTL10/F DSV150VTL15/F DSV150VTL20/F DSV150MV20 DSV150VTL25/FG DSV150VTL30/FG DSV150VTL35/FG DSV300MV40 DSV300VTL50/G1 DSV300MV60 DSV300VTL75/G1 DSV300MV100 DSV300VTL105/G1

7.84
top
Depressori di sicurezza verticali DSV 500 e DSV 1000

Depressori di sicurezza verticali DSV 500 e DSV 1000

Codici prodotto: DSV500MV60 DSV500VTL75/G1 DSV500MV100 DSV500VTL105/G1 DSV500MV160R DSV1000MV160R DSV1000MV200R DSV1000MV300R

7.85
top
Depressori di sicurezza verticali DSV 2000

Depressori di sicurezza verticali DSV 2000

Codici prodotto: DSV2000MV200R DSV2000MV300R

7.86
top
Serbatoi per minidepressori

Serbatoi per minidepressori

I serbatoi per i minidepressori sono orizzontali e a sezione rettangolare.
Sono realizzati con lamiera d’acciaio saldata, a perfetta tenuta di vuoto, e verniciati con speciali vernici resistenti alla corrosione delle condense d’acqua.
Sono predisposti per l’installazione di una pompa per vuoto e un’apparecchiatura elettrica, da scegliersi tra quelle elencate in tabella e sono dotati di:
- Un vacuostato mini per la regolazione del massimo grado di vuoto.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Una valvola di ritegno adeguata alla pompa
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
- Tubazione, raccordi e viti per il collegamento ed il fissaggio della pompa al serbatoio.
Sono disponibili con capacità volumetriche di 6, 10 e 20 litri.
Codici prodotto: DO0601 DO1001 DO2001 DO2002

top
Serbatoi per depressori orizzontali con una pompa per vuoto

Serbatoi per depressori orizzontali con una pompa per vuoto

I serbatoi per i depressori orizzontali sono a sezione circolare.
Realizzati con lamiera d’acciaio saldata a perfetta tenuta di vuoto, sono verniciati con speciali vernici resistenti alla corrosione delle condense d’acqua.
Sono predisposti per l’installazione di una pompa per vuoto e un’apparecchiatura elettrica, da scegliersi tra quelle elencate in tabella e sono dotati di:
- Un vacuostato per la regolazione del grado di vuoto entro il quale operare.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Una valvola di ritegno per le pompe che ne sono sprovviste.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
- Tubazione, raccordi e viti per il collegamento ed il fissaggio della pompa al serbatoio.
Sono disponibili con diverse capacità volumetriche, a partire da 25 litri fino a 1000 litri.
Codici prodotto: DO2501 DO2502 DO5001 DO5002 DO10001 DO10002 DO15001 DO15002 DO15003 DO30002 DO30003 DO30004 DO30005 DO50001 DO50004 DO50003 DO50002 DO100002

top
Serbatoi per depressori orizzontali con due pompe per vuoto

Serbatoi per depressori orizzontali con due pompe per vuoto

I serbatoi per i depressori orizzontali sono a sezione circolare.
Realizzati con lamiera d’acciaio saldata a perfetta tenuta di vuoto, sono verniciati con speciali vernici resistenti alla corrosione delle condense d’acqua.
Sono predisposti per l’installazione di due pompe per vuoto e un’apparecchiatura elettrica, da scegliersi tra quelle elencate in tabella e sono dotati di:
- Un vacuostato per la regolazione del grado di vuoto entro il quale operare.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Due valvole di ritegno per le pompe che ne sono sprovviste.
- Due valvole manuali per l’esclusione delle pompe.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
- Tubazioni, raccordi e viti per il collegamento ed il fissaggio delle pompe al serbatoio.
Sono disponibili con diverse capacità volumetriche, a partire da 300 litri, fino a 1000 litri.
Codici prodotto: D2030001 D2030003 D2030004 D2030002 D2050001 D2050002 D2050004 D2050003 D2050005 D20100002 D20100004 D20100003 D20100005 D20100006

top
Serbatoi per depressori di sicurezza orizzontali con due pompe per vuoto

Serbatoi per depressori di sicurezza orizzontali con due pompe per vuoto

I serbatoi per i depressori di sicurezza orizzontali sono a sezione circolare.
Realizzati con lamiera d’acciaio saldata a perfetta tenuta di vuoto, sono verniciati con speciali vernici resistenti alla corrosione delle condense d’acqua.
Sono predisposti per l’installazione di due pompe per vuoto e un’apparecchiatura elettrica, da scegliersi tra quelle elencate in tabella e sono dotati di:
- Tre vacuostati, di cui due per la regolazione del grado di vuoto entro il quale ciascuna pompa deve operare e uno per stabilire il valore minimo di sicurezza da garantire all’impianto, al di sotto del quale scatta l’allarme.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Due valvole di ritegno per le pompe che ne sono sprovviste.
- Due valvole manuali per l’esclusione delle pompe.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
- Tubazioni, raccordi e viti per il collegamento e il fissaggio delle pompe al serbatoio.
Sono disponibili con diverse capacità volumetriche, a partire da 300 litri, fino a 1000 litri.
Codici prodotto: DSO30001 DSO30003 DSO30004 DSO50001 DSO50002 DSO50004 DSO50003 DSO50005 DSO100002 DSO100004 DSO100003 DSO100005 DSO100006

top
Serbatoi per depressori verticali con una pompa per vuoto

Serbatoi per depressori verticali con una pompa per vuoto

I serbatoi per i depressori verticali sono a sezione circolare e sono realizzati con lamiera d’acciaio saldata a perfetta tenuta di vuoto, mentre il telaio di supporto delle pompe, saldato al serbatoio, è realizzato con profilati d’acciaio.
Serbatoio e telaio di supporto sono verniciati con speciali vernici resistenti alla corrosione delle condense d’acqua.
Sono predisposti per l’installazione di una pompa per vuoto e un’apparecchiatura elettrica, da scegliersi tra quelle elencate in tabella e sono dotati di:
- Un vacuostato per la regolazione del grado di vuoto entro il quale operare.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Una valvola di ritegno per le pompe che ne sono sprovviste.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
- Tubazione e raccordi per il collegamento della pompa al serbatoio e viti per il suo fissaggio al telaio di supporto.
Sono disponibili con diverse capacità volumetriche, a partire da 150 litri, fino a 1000 litri.
Codici prodotto: DV15001 DV15002 DV15003 DV30001 DV30004 DV30002 DV30003 DV50002 DV50003 DV100003

top
Serbatoi per depressori verticali con due pompe per vuoto

Serbatoi per depressori verticali con due pompe per vuoto

I serbatoi per i depressori verticali sono a sezione circolare e sono realizzati con lamiera d’acciaio saldata a perfetta tenuta di vuoto, mentre il telaio di supporto delle pompe, saldato ai serbatoi con capacità volumetrica fino a 500 litri e autonomo oltre tale capacità, è realizzato con profilati d’acciaio.
Serbatoio e telaio di supporto sono verniciati con speciali vernici resistenti alla corrosione delle condense d’acqua.
Sono predisposti per l’installazione di due pompe per vuoto e un’apparecchiatura elettrica, da scegliersi tra quelle elencate in tabella e sono dotati di:
- Un vacuostato per la regolazione del grado di vuoto entro il quale operare.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Due valvole di ritegno per le pompe che ne sono sprovviste.
- Due valvole manuali per l’esclusione delle pompe.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
- Tubazioni e raccordi per il collegamento delle pompe al serbatoio e viti per il loro fissaggio al telaio di supporto.
Sono disponibili con diverse capacità volumetriche, a partire da 150 litri, fino a 2000 litri.
Codici prodotto: D2V15001 D2V15003 D2V15002 D2V30001 D2V30002 D2V30003 D2V50001 D2V50003 D2V50002 D2V50004 D2V100001 D2V100002 D2V200001

top
Serbatoi per depressori di sicurezza verticali con due pompe per vuoto

Serbatoi per depressori di sicurezza verticali con due pompe per vuoto

I serbatoi per i depressori di sicurezza verticali sono a sezione circolare e sono realizzati con lamiera d’acciaio saldata a perfetta tenuta di vuoto, mentre il telaio di supporto delle pompe, saldato ai serbatoi con capacità volumetrica fino a 500 litri e autonomo oltre tale capacità, è realizzato con profilati d’acciaio.
Serbatoio e telaio di supporto sono verniciati con speciali vernici resistenti alla corrosione delle condense d’acqua.
Sono predisposti per l’installazione di due pompe per vuoto e un’apparecchiatura elettrica, da scegliersi tra quelle elencate in tabella e sono dotati di:
- Tre vacuostati, di cui due per la regolazione del grado di vuoto entro il quale ciascuna pompa deve operare ed uno per stabilire il valore minimo di sicurezza da garantire all’impianto, al di sotto del quale scatta l’allarme.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Due valvole di ritegno per le pompe che ne sono sprovviste.
- Due valvole manuali per l’esclusione delle pompe.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
- Tubazioni e raccordi per il collegamento delle pompe al serbatoio e viti per il loro fissaggio al telaio di supporto.
Sono disponibili con diverse capacità volumetriche, a partire da 150 litri, fino a 2000 litri.
Codici prodotto: DSV15001 DSV15003 DSV15002 DSV30001 DSV30002 DSV30003 DSV50001 DSV50003 DSV50002 DSV50004 DSV100001 DSV100002 DSV200001

top
Serbatoi per depressori di sicurezza verticali con tre pompe per vuoto

Serbatoi per depressori di sicurezza verticali con tre pompe per vuoto

I serbatoi per i depressori di sicurezza verticali sono a sezione circolare e sono realizzati con lamiera d’acciaio saldata a perfetta tenuta di vuoto, mentre il telaio di supporto delle pompe, saldato ai serbatoi con capacità volumetrica fino a 500 litri e autonomo oltre tale capacità, è realizzato con profilati d’acciaio.
Serbatoio e telaio di supporto sono verniciati con speciali vernici resistenti alla corrosione delle condense d’acqua.
Sono predisposti per l’installazione di tre pompe per vuoto e un’apparecchiatura elettrica, da scegliersi tra quelle elencate in tabella e sono dotati di:
- Quattro vacuostati, di cui tre per la regolazione del grado di vuoto entro il quale ciascuna pompa deve operare e uno per stabilire il valore minimo di sicurezza da garantire all’impianto, al di sotto del quale scatta l’allarme.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Tre valvole di ritegno per le pompe che ne sono sprovviste.
- Tre valvole manuali per l’esclusione delle pompe.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
- Tubazioni e raccordi per il collegamento delle pompe al serbatoio e viti per il loro fissaggio al telaio di supporto.
Sono disponibili con diverse capacità volumetriche, a partire da 300 litri, fino a 2000 litri.
Codici prodotto: DS3V30001 DS3V50001 DS3V50002 DS3V50003 DS3V100001 DS3V100002 DS3V200001

top

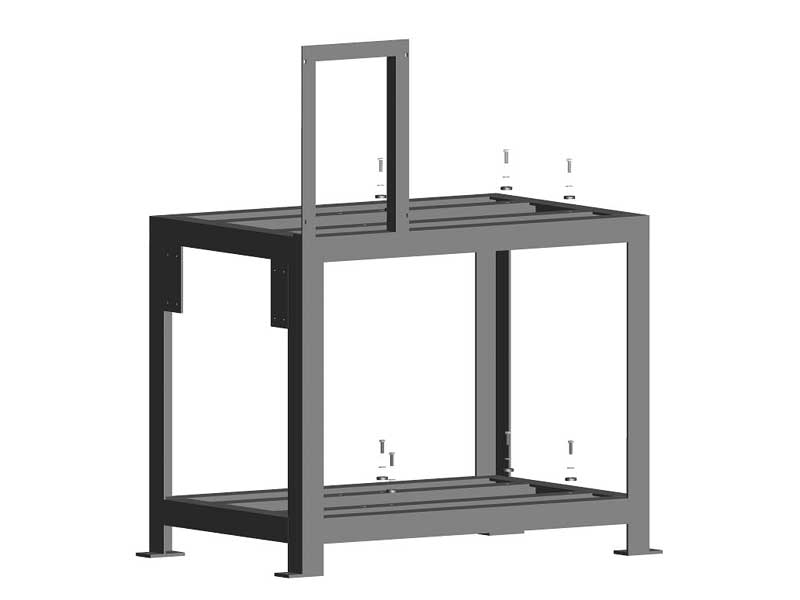

Telai di supporto per due pompe per vuoto

Telai di supporto per due pompe per vuoto

Questo telaio è realizzato con profilati d’acciaio e verniciato con speciali vernici resistenti alle intemperie.
È adatto per l’assemblaggio di due pompe per vuoto e dell’apparecchiatura elettrica relativa.
Codici prodotto: 00DSV15 00DSV16 00DSV17 00DSV18

7.115
top
Telai di supporto per tre pompe per vuoto

Telai di supporto per tre pompe per vuoto

Questo telaio è realizzato con profilati d’acciaio e verniciato con speciali vernici resistenti alle intemperie. È adatto per l’assemblaggio di tre pompe per vuoto e dell’apparecchiatura elettrica relativa.
Codici prodotto: 00DSV19 00DSV20 00DSV21 00DSV22

7.116
top
Collettori per pompe per vuoto e depressori

Collettori per pompe per vuoto e depressori

I collettori hanno la funzione di distribuire il vuoto generato dalle pompe e dai depressori, a più utenze.
Sono costituiti da un tubolare d’acciaio verniciato, sul quale sono installate le valvole d’intercettazione e le connessioni per gli strumenti di lettura e controllo del grado di vuoto.
Quelli rappresentati su queste pagine sono standard; a richiesta possono essere forniti con dimensioni e conformazioni diverse.
Codici prodotto: COLL0103 COLL0104 COLL0105 COLL0106 COLL0107 COLL0203 COLL0205 COLL0207 COLL0303 COLL0305 COLL0307

top
Apparecchiature elettriche di comando per minidepressori

Apparecchiature elettriche di comando per minidepressori

L’apparecchiatura elettrica di comando per i minidepressori, racchiusa in apposita cassetta plastica protetta, è in grado di gestire una pompa per vuoto con potenza massima di 1 KW in CA e 0,5 KW in CC e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, automaticamente.
È dotata di teleruttore con protezione termica regolabile, trasformatore per l’alimentazione dei comandi ausiliari a bassa tensione (solo in CA), di un interruttore di linea con lampada spia e un deviatore per il funzionamento della pompa in automatico o in continuo.
Codici prodotto: DO0690 DO0692 DO0693

7.119
top
Apparecchiatura elettrica di comando per depressori con una pompa

Apparecchiatura elettrica di comando per depressori con una pompa

L’apparecchiatura elettrica di comando per i depressori, racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire una pompa per vuoto con potenza fino a 3 KW, oppure da 4 a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, automaticamente.
È dotata di fusibili, teleruttore con protezione termica, trasformatore per l’alimentazione dei comandi ausiliari a bassa tensione, interruttore di linea con lampada spia, un commutatore per il funzionamento della pompa in automatico o in continuo e un contaore per la misurazione dell’effettivo tempo di lavoro della pompa.
Codici prodotto: DO10089 DO10090 DO10091

7.119
top
Apparecchiatura elettrica di comando per depressori con due pompe

Apparecchiatura elettrica di comando per depressori con due pompe

L’apparecchiatura elettrica di comando per i depressori, racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire due pompe per vuoto, ciascuna con potenza fino a 3 KW, oppure da 4 a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, automaticamente.
È dotata di fusibili, due teleruttori con protezione termica, trasformatore per l’alimentazione dei comandi ausiliari a bassa tensione, interruttore di linea con lampada spia, due commutatori per il funzionamento delle pompe in automatico o in continuo e due contaore per la misurazione dell’effettivo tempo di lavoro di ciascuna pompa.
Codici prodotto: D2V15090 D2V15092

7.120
top

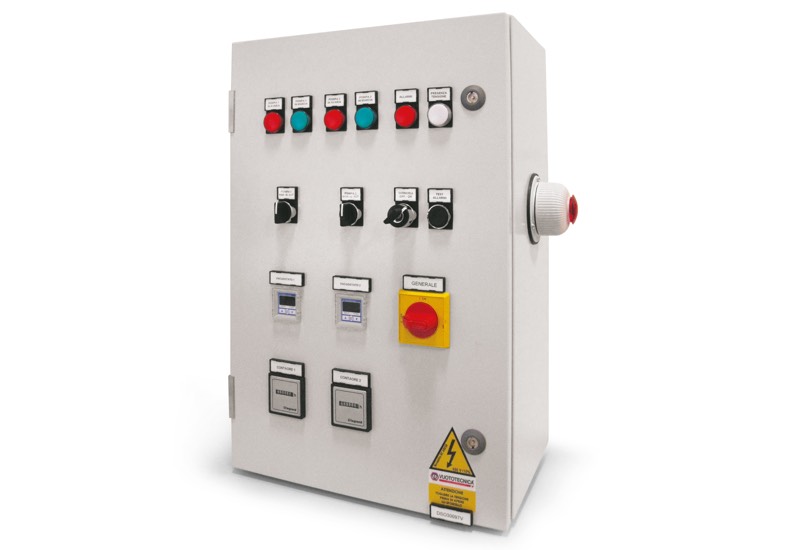

Apparecchiatura elettrica di comando per depressori di sicurezza - Con due pompe

Apparecchiatura elettrica di comando per depressori di sicurezza - Con due pompe

L’apparecchiatura elettrica di comando per i depressori di sicurezza, racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire due pompe per vuoto, ciascuna con potenza fino a 3 KW, oppure da 4 a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con i vacuostati, automaticamente.
È dotata di fusibili, due teleruttori con protezione termica, trasformatore per l’alimentazione dei comandi ausiliari a bassa tensione, invertitore orario automatico, morsettiere di collegamento elettrico e, a pannello, interruttore generale con blocco apriporta, spie luminose di linea e servizio pompe, due commutatori per la scelta del funzionamento manuale o automatico, dispositivo d’allarme con segnalazione acustica e luminosa, pulsanti di prova allarme e due contaore per la misurazione dell’effettivo tempo di lavoro di ciascuna pompa.
L’apparecchiatura così composta, è tale da prevedere normalmente il funzionamento di una pompa, con successivo automatico inserimento della seconda per consumi maggiori e quando, per qualsiasi motivo, il grado di vuoto dell’impianto scende sotto il valore prefissato. L’invertitore orario automatico, alterna con esattezza l’entrata in servizio prioritaria delle pompe in modo che le stesse siano sottoposte ad un uguale logorio meccanico. I sistemi di allarme sul quadro elettrico e a distanza, entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.
Codici prodotto: DSO30090 DSO30091

7.120
top

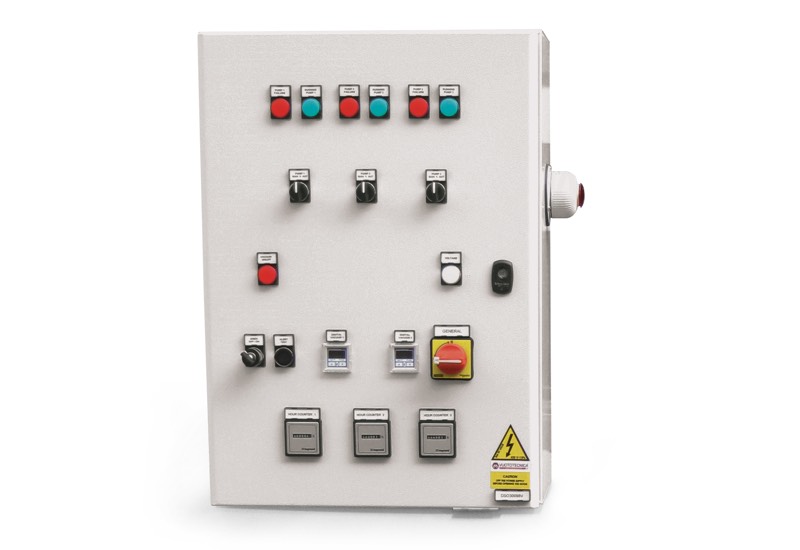

Apparecchiatura elettrica di comando per depressori di sicurezza - Con tre pompe

Apparecchiatura elettrica di comando per depressori di sicurezza - Con tre pompe

L’apparecchiatura elettrica di comando per i depressori di sicurezza, racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire tre pompe per vuoto, ciascuna con potenza fino a 3 KW, oppure da 4 a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con i vacuostati, automaticamente.
È dotata di fusibili, tre teleruttori con protezione termica, trasformatore per l’alimentazione dei comandi ausiliari a bassa tensione, invertitore orario automatico, morsettiere di collegamento elettrico e, a pannello, interruttore generale con blocco apriporta, spie luminose di linea e servizio pompe, tre commutatori per la scelta del funzionamento manuale o automatico, dispositivo d’allarme con segnalazione acustica e luminosa, pulsanti di prova allarme e tre contaore per la misurazione dell’effettivo tempo di lavoro di ciascuna pompa.
L’apparecchiatura così composta, è tale da prevedere normalmente il funzionamento di una pompa, con successivo automatico inserimento delle altre due per consumi maggiori e quando, per qualsiasi motivo, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, alterna con esattezza l’entrata in servizio prioritaria delle pompe in modo che le stesse siano sottoposte ad un uguale logorio meccanico.
I sistemi di allarme sul quadro elettrico e a distanza, entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.
Codici prodotto: DSO30095 DSO30096

7.121
top

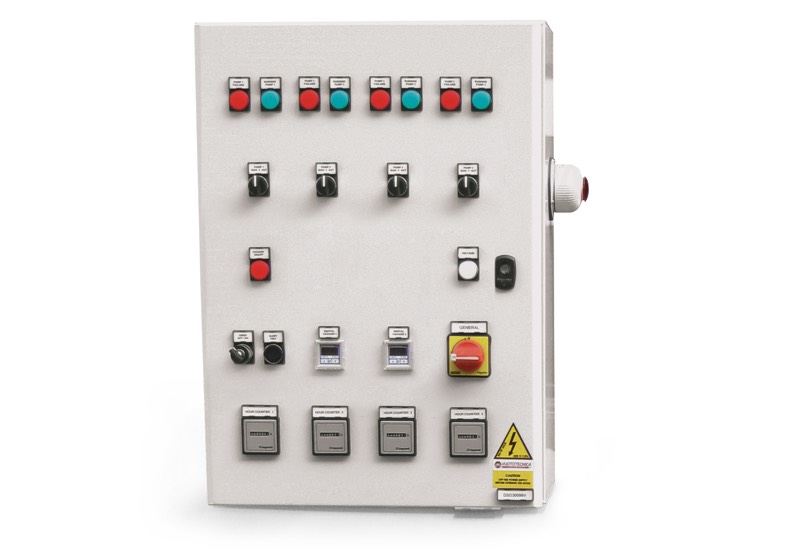

Apparecchiatura elettrica di comando per depressori di sicurezza - Con quattro pompe

Apparecchiatura elettrica di comando per depressori di sicurezza - Con quattro pompe

L’apparecchiatura elettrica di comando per i depressori di sicurezza, racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire quattro pompe per vuoto, ciascuna con potenza fino a 3 KW, oppure da 4 a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con i vacuostati, automaticamente.
È dotata di fusibili, quattro teleruttori con protezione termica, trasformatore per l’alimentazione dei comandi ausiliari a bassa tensione, invertitore orario automatico, morsettiere di collegamento elettrico e, a pannello, interruttore generale con blocco apriporta, spie luminose di linea e servizio pompe, quattro commutatori per la scelta del funzionamento manuale o automatico, dispositivo d’allarme con segnalazione acustica e luminosa, pulsanti di prova allarme e quattro contaore per la misurazione dell’effettivo tempo di lavoro di ciascuna pompa.
L’apparecchiatura così composta, è tale da prevedere normalmente il funzionamento di due pompe, con successivo automatico inserimento delle altre due per consumi maggiori e quando, per qualsiasi motivo, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, alterna con esattezza l’entrata in servizio prioritaria delle pompe in modo che le stesse siano sottoposte a un uguale logorio meccanico.
I sistemi di allarme sul quadro elettrico e a distanza, entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.
Codici prodotto: DSV200090 DSV200091

7.121
top

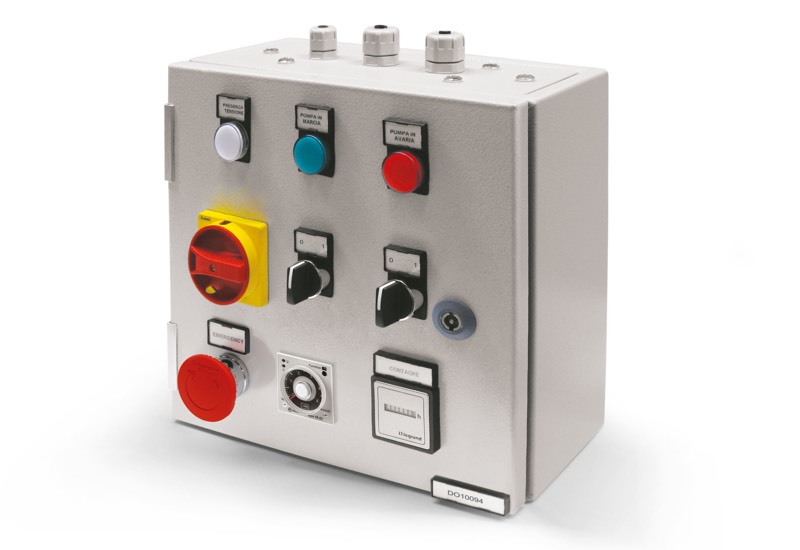

Apparecchiatura elettrica di sicurezza per pompa singola

Apparecchiatura elettrica di sicurezza per pompa singola

L’esigenza di impiegare la stessa pompa per vuoto in diversi punti dell’ambiente di lavoro, come ad esempio succede nel cantiere navale, ci ha indotti a realizzare questo tipo di apparecchiatura mobile che consente l’inversione di polarità con corrente elettrica inserita, la temporizzazione della durata dell’intervento della pompa ed il ripristino automatico dell’avviamento, dopo un black-out accidentale.
L’apparecchiatura elettrica racchiusa in apposita cassetta metallica a tenuta stagna, consta di fusibili, teleruttori con protezione termica, trasformatore per l’alimentazione dei comandi ausiliari a bassa tensione.
Sul coperchio della cassetta invece, vi sono installati:
- L’interruttore di linea con lampada spia;
- Il commutatore per l’avvio della pompa con relativa spia;
- Il commutatore per l’inversione di polarità;
- Il pulsante di emergenza;
- Il temporizzatore per impostare la durata dell’intervento della pompa;
- Il contaore per il conteggio delle ore di effettivo funzionamento della pompa;
- La spia di avaria.
L’apparecchiatura è disponibile in due versioni: la prima in grado di gestire una pompa per vuoto con potenza fino a 3 Kw e la seconda, con potenza variabile da 4 a 7,5 Kw.
Codici prodotto: DO10093 DO10094

7.122
top
