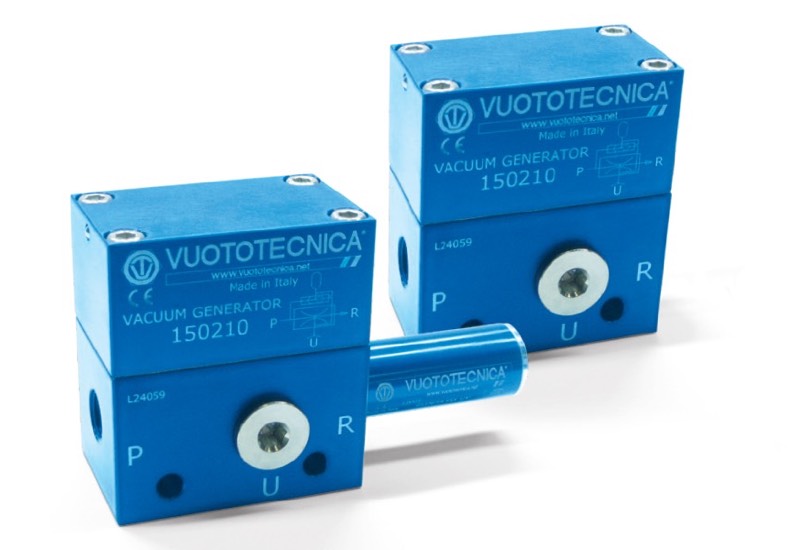

Generatore di vuoto monostadio con espulsore 15 02 10

Generatore di vuoto monostadio con espulsore 15 02 10

Anche il funzionamento di questi generatori di vuoto monostadio, è basato sul principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata; contemporaneamente, viene alimentata una camera ricavata nel generatore che, al cessare dell’alimentazione in P, scarica l’aria compressa in essa accumulata, attraverso la connessione U, ripristinando rapidamente la pressione atmosferica all’utilizzo.
Se all’utilizzo U, per esempio, è collegata una ventosa, con questo sistema si distaccherà molto più rapidamente rispetto i generatori di vuoto precedentemente descritti.
Sono interamente realizzati in alluminio anodizzato.
Codice prodotto: 150210

8.08
top next
Diagrammi relativi al generatore di vuoto 15 02 10

Diagrammi relativi al generatore di vuoto 15 02 10

150210

8.09
