Risultati per la ricerca di "packaging" Vuototecnica

Ventose a due soffietti per il packaging gravoso

Ventose a due soffietti per il packaging gravoso

Ventose appositamente studiate per la presa e la movimentazione di scatole e imballi di cartone in genere, particolarmente pesanti.
Il loro labbro è spesso e robusto per consentire di assorbire strappi ed accelerazioni repentine, tipiche dei movimenti robotizzati; il doppio soffietto permette una migliore adattabilità al piano di presa, anche quando quest’ultimo non è perfettamente ortogonale all’asse della ventosa ed un maggior recupero dei dislivelli del carico da sollevare.
I supporti, tutti realizzati in alluminio anodizzato, sono dotati di un perno centrale filettato, maschio o femmina, per consentire l’aspirazione ed il fissaggio all’automatismo.
Le ventose possono essere calzate su di essi, senza l’ausilio di collanti.
Come ricambio, è sufficiente richiedere la sola ventosa indicata in tabella, nella mescola desiderata.
Codici prodotto: 013527 015240 0008394 0008395 0008366 0008364 0835271/8 0852401/8 083527 085240 013527 015240 0008396 0008397 0008392 0008393 0835271/8F 0852401/8F 083527F 085240F 087543SR 0811073SR 0008373 0008372 0008376 0008375 087543M 0875433/8M 0811073M 08110731/2M 087543SR 0811073SR 0008374 0008377 0875433/8 08110731/2

Zoom immagine
Inizio pagina Prossimo

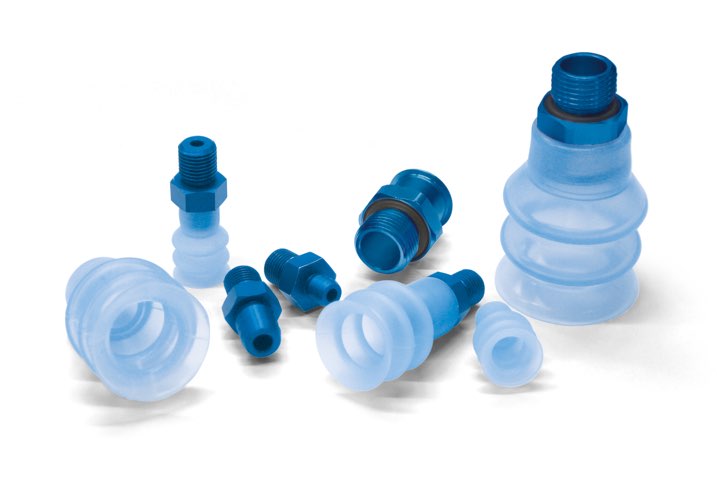

Ventose a soffietto con relativi supporti, per la presa di confezioni flow pack

Ventose a soffietto con relativi supporti, per la presa di confezioni flow pack

Per la loro particolare conformazione e flessibilità, le ventose a soffietto illustrate e descritte in questa pagina, sono particolarmente adatte per essere installate su macchine automatiche ad elevata produttività del settore packaging, per la presa e la manipolazione di confezioni flow pack.
Le ventose sono disponibili in mescole specifiche per uso alimentare e possono essere calzate a freddo sui loro appositi supporti, senza l’ausilio di collanti.
A richiesta e per quantitativi minimi da definire in fase di ordinazione, possono essere fornite in altre mescole speciali, elencate a inizio pagina.
Codici prodotto: 012030S 013045S 014055S 015065S 000818 0008127 0008474 0008475 082030S 083045S 084055S 085065S

1.52
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Moduli multifunzioni, con elettrovalvole per vuoto integrate

Moduli multifunzioni, con elettrovalvole per vuoto integrate

La necessità dei tecnici progettisti del settore packaging e automazione in genere, di avere raggruppate nel minor spazio possibile più elettrovalvole per vuoto con funzioni diverse, ci ha indotti a progettare e a realizzare questa nuova serie di moduli multifunzioni.
Ogni modulo ha integrato al proprio interno due elettrovalvole e sui loro condotti, sono ricavate le sedi per le valvole regolatrici di flusso, azionabili esternamente mediante apposite manopole. Varie connessioni praticate in punti diversi, consentono il collegamento del modulo a strumenti di lettura e di controllo del grado di vuoto, quali vuotometri , vacuostati , trasduttori, ecc.
I moduli attualmente disponibili sono tre:
- Modulo A: è il modulo base con due elettrovalvole integrate da 1”1/2 e da 1”, due regolatori di flusso e diverse connessioni supplementari.
- Modulo B: ha due elettrovalvole integrate da 1/2” e 1” e due regolatori di flusso. È abbinabile ai moduli A e C.
- Modulo C: modulo con due elettrovalvole integrate da 1/2”, un regolatore di flusso e una connessione supplementare. È abbinabile sia al modulo A che al B.
L’abbinamento tra i moduli A, B e C, fattibile tramite appositi tiranti in acciaio inox , oltre a consentire l’eliminazione di numerose tubazioni e raccordi, sovente causa di perdite, consente di ottenere svariate funzioni da un’unica fonte di vuoto. I moduli multifunzioni, vengono forniti già collaudati ad un grado di vuoto finale garantito di 0,5 mbar e a perfetta tenuta.
Le caratteristiche tecniche sono quelle delle elettrovalvole per vuoto a tre vie servopilotate pneumaticamente:
- Pressione al servocomando: 6÷7 bar; 4÷6 bar per la versione LP, con aria compressa non lubrificata, filtrazione 5 micron, secondo norma ISO 8573-1 classe 4
- Pressione d’esercizio: da 0,5 a 3000 mbar assoluti
- Bobine elettriche: interamente plastificate in resina sintetica, esecuzione stagna, classe di isolamento F ( fino a 155°C ) a norme VDE, con connessioni elettriche a due terminali di 3 mm, per connettore micro a norme EN 175301-803
- Grado di protezione IP 54; IP 65 con connettore inserito
- Tolleranza ammissibile sul valore della tensione nominale: ± 10%
- Potenza elettrica delle bobine: da 1 a 2 W, a secondo della tensione elettrica
- Temperatura del fluido aspirato: da - 5 a + 60 °C
L’impiego ideale di questi moduli multifunzioni è sulle macchine termoformatrici e termosaldatrici sottovuoto, ma trovano largo impiego anche su macchine confezionatrici e riempitrici del settore packaging e in tutti quei casi in cui sia necessario gestire il vuoto in punti e tempi diversi. I moduli, a richiesta, possono essere personalizzati e realizzati con elettrovalvole fino a 3” gas. Per ulteriori informazioni, contattare il nostro ufficio tecnico.

Zoom immagine
Inizio pagina Prossimo
Generatore di vuoto a cartuccia PVR3 OT

Generatore di vuoto a cartuccia PVR3 OT

Anche la realizzazione di questo generatore di vuoto a cartuccia, si è resa necessaria per soddisfare la richiesta di apparecchi sempre più piccoli e performanti nel settore del packaging.
La pressione di alimentazione dell’aria compressa è compresa tra 1 e 3 bar, mentre il valore massimo del grado di vuoto è di -52 KPa, con portata di 2,6 m3/h.
Anche la conformazione di questi generatori, come i precedenti descritti, consente l’aspirazione di polveri e piccoli sfridi di lavorazione, senza problemi di intasamento.
Di serie, sono realizzati in ottone, ma su richiesta possono essere forniti anche in metalli diversi.
Codici prodotto: PVR3OT

8.116
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Generatori di vuoto a cartuccia PVR 1 e PVR 4

Generatori di vuoto a cartuccia PVR 1 e PVR 4

Questi piccoli generatori di vuoto a cartuccia,sono integrabili direttamente sugli organi di presa delle macchine per il packaging.
La massima resa la offrono alle basse pressioni dell’aria compressa di utilizzo, 2-3 bar, offrendo valori di vuoto fino a -72 KPa e portate comprese tra 1 e 4 m3/h.
La loro particolare conformazione consente l’aspirazione di polveri o piccoli residui di lavorazione, senza creare problemi di intasamento.
Sono realizzati, di serie, in alluminio anodizzato ma, a richiesta, possono essere forniti anche in acciaio inox.
Codici prodotto: PVR1 PVR4

8.115
