Ventose con supporto vulcanizzato
Di conformazione piuttosto robusta e a coppa profonda, questa serie di ventose è stata realizzata per movimentare particolari o componenti di carrozzerie, stampati in lamiera d’acciaio.
Sono prodotte con una mescola speciale denominata BENZ, in grado di resistere a lavori gravosi e al cloro contenuto abitualmente negli olii impiegati per lo stampaggio e l’imbutitura delle lamiere.
Il supporto è in acciaio zincato ed è vulcanizzato sulla ventosa; sono disponibili delle riduzioni, sempre in acciaio zincato, per consentire di variare la connessione di aspirazione da M10 a filettature gas o NPT.
A richiesta e per quantitativi minimi da definire in fase di ordinazione, è possibile fornire le ventose in altre mescole speciali, elencate a inizio pagina.
Codici prodotto: 083038B 084041B 084041N 086045B 0860451/4B 088050B 0008130 0008131
Maxigrip cups - Ventose rotonde piane e a soffietto
Nate come alternativa alle più comuni ventose impiegate nel settore robot-automotive, sono in grado di offrire ottime soluzioni alle problematiche di presa e di manipolazione, riscontrate sui movimentatori a depressione, in tutti i settori dell’industria.
Sono di conformazione rotonda, sia piane che a soffietto, complete di supporto. L’estrema flessibilità del labbro di presa, abbinata, volendo, alla caratteristica tipica delle ventose a soffietto, consente loro di adattarsi a superfici piane, concave e convesse, senza alcun rischio di deformare o rompere gli oggetti presi, anche i più sottili.
Un design innovativo del piano d’appoggio interno alle ventose, assicura un elevato coefficiente d’attrito con la superficie di presa ed in particolare un grip senza confronti su lamiere molto oleate o lastre di vetro e marmo bagnate, grazie al drenaggio facilitato dell’olio e dell’acqua; questa caratteristica è sinonimo di presa ferma e sicura delle ventose e, di conseguenza, garanzia di un posizionamento molto preciso del carico da movimentare.
Le ventose standard della linea MAXIGRIP sono realizzate con la nostra mescola esclusiva BENZ:
- Durezza 60÷75°Sh.
- Temperatura d’esercizio compresa tra -40 e +170 °C
- Antimacchia
- Ottima resistenza all’abrasione, all’acqua e agli oli d’imbutitura contenenti cloro.
Il loro supporto di fissaggio è vulcanizzato nella ventosa.
Un’ampia gamma di accessori quali riduzioni, innesti, adattatori e giunti a snodo posizionabili, consente la loro installazione su qualsiasi movimentatore a depressione.
Vista la loro universalità d’impiego, anche queste ventose, possono essere fornite in altre mescole, elencate a inizio pagina.
Codici prodotto: VRP40 VRP50 VRP60 VRP80 VRP100 VRP125 VRS40 VRS50 VRS60 VRS80 VRS100 VRS125
Questi accessori standard offrono, all’utilizzatore, differenti opzioni di assemblaggio per le ventose MAXIGRIP CUPS.
Le riduzioni, in acciaio zincato, hanno la funzione di trasformare da femmina a maschio o da gas a metrica, le connessioni filettate dei supporti standard.
Una sede esagonale, ricavata al loro interno, consente un facile avvitamento sui supporti.
Codici prodotto: 0008215 0008216 0008217 0008218 0008219 0008220 0008221 0008222 0008223 0008224 0008225 0008226 0008227 0008228
Gli accessori illustrati in questa pagina sono adatti per le ventose MAXIGRIP CUPS, in precedenza descritte.
Le riduzioni MF, sono idonee ad aumentare le connessioni femmina di tutte le ventose con attacco filettato da 1/8” e da 1/4” gas, alla grandezza superiore, sempre femmina, di 1/4” o 3/8” con filettatura gas o NPT, a richiesta. Sono realizzate in alluminio quelle con filettatura gas e in acciaio zincato, quelle con filettatura NPT.
Gli adattatori AQ, con flangia quadrata e attacchi filettati maschio o femmina, realizzati in alluminio anodizzato, sono adatti ai sistemi di presa robotizzati per consentire l’installazione rapida delle ventose sugli appositi profili, impiegati nel settore AUTOMOTIVE. La guarnizione integrata su di essi, è garante di una perfetta tenuta di vuoto.
Codici prodotto: 0008207 0008208 0008329 0008328 AQ321/8 AQ321/4 AQ323/8 AQ321/2 AQS321/8 AQS321/4 AQS323/8 AQS321/2 AQ321/4F AQ323/8F
Le ventose illustrate in questa pagina sono state progettate per risolvere gran parte dei problemi di presa riscontrati nella movimentazione di pannelli di legno o di materiale plastico, lastre di vetro o di marmo sottili, fogli di lamiera delicata, piastrelle di ceramica o d’argilla cotta, ecc. Il loro labbro, leggermente inclinato, basso e robusto, ha la caratteristica di non strisciare sulla superficie del carico durante la fase di presa.
I rilievi di cui sono dotate queste ventose al loro interno, oltre a ridurre il volume d’aria d’aspirare, hanno la funzione di creare un piano d’appoggio perfetto, che impedisce la deformazione della superficie di presa e lo slittamento del carico sollevato verticalmente. Possono essere calzate a freddo, senza l’ausilio di collanti, sul proprio supporto d’alluminio anodizzato e bloccate dalla relativa ghiera. La sostituzione delle ventose è estremamente semplice: come ricambio, è sufficiente richiedere la ventosa indicata in tabella, nella mescola desiderata.
Codici prodotto: 017624 019024 0111024 0115036 0008108 0008110 0008112 0876241/4 0890241/4 08110241/4 0876243/8 0890243/8 08110243/8 0815036
Ventose rotonde piane in gomma spugna con relativi supporti
Le ventose in gomma spugna sono realizzate con una speciale mescola denominata “GERANIO”, che ha una densità tale da consentire loro la presa anche su superfici irregolari e molto ruvide e di mantenere la propria elasticità anche dopo innumerevoli cicli di lavoro. Per consentire un rapido fissaggio ai relativi supporti, le ventose in gomma spugna hanno un lato autoadesivo. Questa serie di ventose è stata progettata per la movimentazione di carichi con superfici grezze o molto ruvide (marmi segati, bocciardati o fiammati, lamiere bugnate, antisdrucciolo o grecate, plexiglas striato, manufatti in cemento grezzo, piastrelle da giardino con graniglia in superficie, ecc.) e in tutti quei casi in cui non è possibile l’impiego delle ventose tradizionali.
In presenza di superfici di presa oleate, si consiglia l’impiego della gomma spugna neoprene NF. I valori della temperatura entro i quali lavorare vanno da -40 °C a +80 °C per la gomma spugna GERANIO OF e da -20 °C a +80 °C per quella neoprene NF. I loro supporti sono realizzati in alluminio anodizzato e sono tutti dotati di un foro centrale filettato per consentirne il fissaggio all’automatismo; per quelli più grandi, invece, è previsto anche un foro filettato laterale per la connessione del vuoto.
Come ricambio è sufficiente richiedere la sola ventosa in gomma spugna autoadesiva indicata in tabella, nella mescola desiderata.
Codici prodotto: 014215 016415 019215 0008147 0008118 000832 0008424 000833 0008123 084215 0842151/4 086415 0864151/4 089215 0892153/8 0112715 0118015 0122015 0008107 000858 0812715 0818015 0122010OF 0122010NF 000837 0822010OF 0822010NF
Questa serie di ventose è particolarmente indicata per realizzare piani di lavoro per lo staffaggio di pannelli di legno, marmi, graniti, ceramiche, vetri e similari. Naturalmente possono essere impiegate anche per la movimentazione degli stessi materiali. La conformazione del loro labbro, basso e verticale, consente una solida presa alla superficie del carico da staffare o movimentare, elimina le oscillazioni e riduce notevolmente il volume d’aria in esse contenuto, consentendo una maggiore rapidità di presa e di rilascio. Sono normalmente disponibili nelle tre mescole standard, ma, a richiesta e per quantitativi minimi da definire in fase di ordinazione, è possibile fornirle nelle mescole speciali elencate a inizio pagina. Possono essere calzate a freddo, senza l’ausilio di collanti, su un apposito supporto d’alluminio anodizzato, munito di un foro centrale filettato per facilitarne il fissaggio all’automatismo. I supporti più grandi, inoltre, sono provvisti di due fori filettati equidistanti dal centro, per consentire l’eventuale inserimento di perni guida, antirotazione. La sostituzione delle ventose è estremamente semplice: come ricambio, è sufficiente richiedere la ventosa indicata in tabella, nella mescola desiderata.
Codici prodotto: 014075 0112090 0115065A 0115075 000831 000834 0008144 000859 084075 0812090 0815065A 0815075 0130080 01300150 0008116 0008117 0830080 08300150
Ventose rotonde piane con supporto vulcanizzato, per staffare vetro e marmo
L’esigenza dei costruttori di centri di lavoro per la lavorazione del vetro e del marmo di avere sistemi di staffaggio sempre più precisi e sicuri, ci ha indotti a creare questa nuova serie di ventose.
Vulcanizzate su un supporto d’acciaio, hanno un foro centrale per lasciare spazio alla connessione del vuoto o a una valvola con otturatore a sfera e 3 ÷ 4 fori, distribuiti su una circonferenza interna, per l’alloggiamento di viti brugola adatte al loro fissaggio.
L’estrema flessibilità del labbro consente loro di adattarsi facilmente alle lastre da trattenere, senza alcun rischio di deformazione o rottura, anche per quelle più sottili. La particolare conformazione del piano d’appoggio interno delle ventose è in grado di assicurare un elevato coefficiente d’attrito con la superficie di presa e in particolare, grazie al drenaggio facilitato dell’acqua, un notevole grip su lastre di vetro o di marmo bagnate, a garanzia di una presa ferma e sicura.
Le caratterizza, inoltre, un’elevata precisione del loro spessore, la cui quota nominale è racchiusa in una tolleranza di soli cinque centesimi di millimetro.
Sono normalmente prodotte con gomma antiolio A, ma su richiesta e per quantitativi minimi da definire in fase di ordinazione, è possibile fornirle in altre mescole, elencate a inizio pagina.
Codici prodotto: 086511A 088511A 0815011A
Questa serie di ventose è stata progettata per il sollevamento e la movimentazione di grossi carichi, sia in orizzontale che verticale. Vulcanizzate su un supporto d’acciaio, hanno un foro filettato centrale per il fissaggio all’automatismo e uno laterale per la connessione del vuoto. Sono dotate di un piano d’appoggio, scolpito a labirinto e realizzato nella stessa mescola della ventosa, che consente la presa di vetri e marmi, anche in lastre sottili e fragili, senza creare flessioni nella zona di presa.
La conformazione del labbro e la scelta delle varie mescole con cui sono prodotte consentono la presa su superfici irregolari e ondulate. La serie 08 .. 40, oltre le caratteristiche sopra descritte, ha un labbro verticale interno che consente loro la presa anche su superfici particolarmente ruvide come lamiere goffrate o grecate, marmi e graniti segati, tavole di legno grezze, prefabbricati di cemento, ecc.
Codici prodotto: 0811015M8 0811015 0815015 0820010 0825010 0830010 0835010 0811040M8 0811040 0815040 0820040 0825040 0830040 0835040
Nate dall’esigenza di dover prendere oggetti con foro centrale, le ventose a corona circolare soddisfano pienamente questa richiesta. Il loro labbro, particolarmente sottile, è in grado di fare presa anche su superfici molto ruvide, come le mole e i dischi abrasivi per flessibili. Sono naturalmente indicate anche per la presa di CD, dischi forati, ingranaggi, pulegge e oggetti similari. I loro supporti, realizzati in alluminio e anodizzati, sono dotati di un foro centrale filettato per consentire l’aspirazione e il fissaggio all’automatismo. Le ventose vengono calzate a freddo su di loro, senza l’ausilio di collanti. Per garantire il massimo della flessibilità, sono realizzate in para naturale N, quelle per la presa dei dischi abrasivi e in silicone S, quelle adatte per i CD; su richiesta e per quantitativi minimi, possono essere realizzate anche nelle altre mescole elencate a inizio pagina. Come ricambio, è sufficiente richiedere la sola ventosa indicata in tabella, nella mescola desiderata.
Codici prodotto: 012406S 0008232 082406S 013106S 0008231 083106S 014613N 017314N 019514N 000868 000872 000873 084613N 087314N 089514N
Ventose rettangolari piane con supporti antiscivolo
Oltre alle caratteristiche tecniche e meccaniche delle ventose precedentemente descritte, queste hanno il supporto ricoperto da uno speciale tappetino plastico antiscivolo, particolarmente adatto per lo staffaggio del vetro e del marmo liscio. Un filtro in rete d’acciaio inox integrato nel foro d’aspirazione e una guarnizione o-ring di tenuta alla base del supporto, completano le peculiarità di queste ventose. Per il loro fissaggio al piano di lavoro, sono previste due o quattro sedi per viti TCCE, a secondo della grandezza.
Codici prodotto: 014075 0008184 084075M1 0112090 0115075 0008256 0008257 0812090M1 0815075M1
Ventose rettangolari piane in gomma spugna con relativi supporti
Le ventose in gomma spugna sono realizzate con una speciale mescola denominata “GERANIO”, con sigla OF, che ha una densità tale da consentire loro la presa anche su superfici irregolari e molto ruvide e di mantenere la propria elasticità anche dopo innumerevoli cicli di lavoro.
Per consentire un rapido fissaggio ai relativi supporti, le ventose in gomma spugna hanno un lato autoadesivo. Questa serie di ventose è stata progettata per la movimentazione di carichi con superfici grezze o molto ruvide (marmi segati, bocciardati o fiammati, lamiere bugnate, antisdrucciolo o grecate, plexiglas striato, manufatti in cemento grezzo, piastrelle da giardino con graniglia in superficie, ecc.) e in tutti quei casi in cui non è possibile l’impiego delle ventose tradizionali. In presenza di superfici di presa oleate, si consiglia l’impiego della gomma spugna neoprene NF.
I valori della temperatura entro i quali lavorare, vanno da -40 °C a +80 °C per la gomma spugna ARANCIO OF e da -20 °C a +80 °C per quella neoprene NF. I loro supporti sono realizzati in alluminio anodizzato e sono tutti dotati di un foro centrale filettato per consentirne il fissaggio all’automatismo; quelli più grandi, invece, sono provvisti di due fori filettati equidistanti dal centro, per l’eventuale inserimento di perni guida, antirotazione.
Come ricambio è sufficiente richiedere la sola ventosa in gomma spugna autoadesiva, indicata in tabella, nella mescola desiderata.
Codici prodotto: 0110775 0113550 0113560 000834 0008144 000859 0810775 0813550 0813560 0129068 01290140 0008116 0008117 0829068 08290140
Ventose rettangolari piane con supporto vulcanizzato, per staffare vetro e marmo
L’esigenza dei costruttori di centri di lavoro per la lavorazione del vetro e del marmo di avere sistemi di staffaggio sempre più precisi e sicuri ci ha indotti a creare questa nuova serie di ventose.
Vulcanizzate su un supporto d’acciaio, hanno un foro centrale per lasciare spazio alla connessione del vuoto o a una valvola con otturatore a sfera e 2 fori per l’alloggiamento di viti brugola adatte al loro fissaggio.
L’estrema flessibilità del labbro consente loro di adattarsi facilmente alle lastre da trattenere, senza alcun rischio di deformazione o rottura, anche per quelle più sottili.
La particolare conformazione del piano d’appoggio interno delle ventose è in grado di assicurare un elevato coefficiente d’attrito con la superficie di presa e in particolare, grazie al drenaggio facilitato dell’acqua, un notevole grip su lastre di vetro o di marmo bagnate, a garanzia di una presa ferma e sicura. Le caratterizza, inoltre, un’elevata precisione del loro spessore, la cui quota nominale è racchiusa in una tolleranza di soli cinque centesimi di millimetro. Sono normalmente prodotte con gomma antiolio A, ma a richiesta e per quantitativi minimi da definire in fase di ordinazione, è possibile fornirle in altre mescole, elencate a inizio pagina.
Codice prodotto: 085075A
Ventose di forma ellittica, incassate nei piani di lavoro delle macchine formatrici, hanno la funzione di trattenere un lato dell’astuccio di cartone durante la sua formatura, che avviene mediante ventose tradizionali in presa sul lato opposto. Assemblate, invece, al loro supporto, possono essere impiegate per la movimentazione di scatole, oggetti di plastica o quant’altro, con superfici di presa limitate. I loro supporti, realizzati in alluminio e anodizzati, hanno un foro centrale filettato, per consentirne il fissaggio all’automatismo; sono integrati da una piastrina in ottone nichelato, per trattenere la ventosa nella sua sede e da una o due viti in acciaio inox, per fissarla. Come ricambio, è sufficiente richiedere la sola ventosa indicata in tabella, nella mescola desiderata.
Codici prodotto: 011220 000870 081220 011230 011240 011250 000871 000875 000876 000898 000899 0008100 0008102 081230 081240 081250 000897 0008103
Le ventose illustrate in questa pagina sono state studiate per prendere e sfogliare lastre radiografiche in ambito ospedaliero e pellicole in genere, molto caricate elettrostaticamente.
La loro originale conformazione consente di prelevare una lastra per volta, senza deformare o stropicciare la superficie di presa e senza lasciare aloni o impronte, grazie alla speciale mescola con cui sono prodotte. I supporti, in alluminio, sono vulcanizzati sulle ventose; uno è con foro liscio, per consentire il fissaggio della ventosa all’automatismo mediante una vite brugola, con sede al suo interno e uno è con foro filettato. Una scanalatura laterale, ricavata nel supporto, ha la funzione di impedire la rotazione della ventosa.
Queste ventose sono consigliate anche per la presa e il trascinamento di lamierini magnetici, lastre di laminati plastici, fogli di gomma sottili, cartoncini plastificati, ecc.
Codici prodotto: 083252A 083299A
Le ventose illustrate in questa pagina sono state studiate per la presa e la movimentazione di oggetti cilindrici come tubi, bottiglie, profilati tondi, ecc. Il supporto, vulcanizzato sulla ventosa, è in alluminio ed è dotato di un foro centrale filettato per facilitarne il fissaggio all’automatismo e di uno laterale per consentire l’eventuale inserimento di un perno guida, antirotazione. Anche queste ventose sono fornibili nelle tre mescole standard, gomma antiolio A, para naturale N e silicone S.
Codici prodotto: 083060 084090 085090
La stessa gomma spugna impiegata per la realizzazione delle nostre ventose può essere fornita in lastre o in strisce, nelle dimensioni elencate in tabella.
Per consentire un facile e rapido fissaggio al supporto metallico, sia le lastre che le strisce di gomma spugna, hanno un lato autoadesivo. Con le lastre e le strisce, si possono realizzare ventose nelle forme più svariate e movimentare carichi con superfici grezze o molto ruvide.
Su richiesta e per quantitativi minimi da definire in fase di ordinazione, possono essere fornite con dimensioni e densità diverse. I valori della temperatura entro i quali la gomma spugna può lavorare vanno da -40 °C a +80 °C.
N.B. La gomma spugna GERANIO è ottenuta dall’espansione di una gomma naturale, sottoposta a lievitazione mediante un trattamento chimico-termico. La porosità superficiale, pertanto, a parità di densità, può variare, non pregiudicandone l’efficacia.
Codici prodotto: LGS10OF LGS15OF LGS20OF LGS25OF LGS30OF LGS40OF LGS45OF SGS1010OF SGS1510OF SGS2010OF SGS2015OF
Ventose a soffietto con relativi supporti maschio e femmina
Le ventose a soffietto illustrate in questa pagina e nella successiva sono state appositamente studiate per la presa di prodotti alimentari da forno quali biscotti, pane, pizze, brioches, ecc., oppure, sacchetti di carta o di plastica, contenenti cioccolatini, caramelle, pasta, farine, polveri, ecc. Per la loro grande flessibilità, possono anche essere impiegate per compensare errori di planarità o per la presa su superfici inclinate. I loro supporti, realizzati in alluminio e anodizzati sono dotati di un perno centrale, filettato maschio o femmina, per consentire l’aspirazione e il fissaggio all’automatismo. Le ventose possono essere calzate su di essi, senza l’ausilio di collanti. Come ricambio, è sufficiente richiedere la sola ventosa indicata in tabella, nella mescola desiderata.
Codici prodotto: 012023 013032 014042 015053 0008133 0008135 0008142 082023 083032 084042 085053 0008295 0008293 0008279 012023 013032 014042 015053 0008132 0008134 0008141 082023F 083032F 084042F 085053F 0008295 0008293 0008279
Ventose a soffietto rinforzato con relativi supporti maschio e femmina
La particolare conformazione delle ventose a soffietto fa sì che, a contatto con la superficie del carico da prendere e in presenza di vuoto, si accartocci rapidamente, sollevando il carico di qualche centimetro, indipendentemente dai movimenti dell’automatismo; questo rapido movimento impedisce al carico sottostante di rimanere attaccato a quello sollevato.
Per questa loro caratteristica, le ventose a soffietto sono consigliate in tutti quei casi in cui occorra sfogliare e movimentare fogli di carta e cartone, lamiere sottili, pannelli di legno, lastre di vetro, ecc.
Per la loro grande flessibilità, possono anche essere impiegate per compensare errori di planarità o per la presa su superfici inclinate. I loro supporti, realizzati in alluminio e anodizzati, sono dotati di un perno centrale, filettato maschio o femmina, per consentire l’aspirazione e il fissaggio all’automatismo. Le ventose possono essere calzate su di essi, senza l’ausilio di collanti.
Come ricambio, è sufficiente richiedere la sola ventosa indicata in tabella, nella mescola desiderata.
Codici prodotto: 012219 013426 014328 015335 0008133 0008135 0008142 0008132 0008134 0008141 082219 083426 084328 085335 082219F 083426F 084328F 085335F
Ventose a soffietto per vetro con relativi supporti
Questa serie di ventose è stata progettata e realizzata per la presa di lastre di vetro immagazzinate verticalmente. Appoggiando la ventosa alla superficie del vetro e aprendo il vuoto, la lastra verrà attirata verso di essa, posizionandosi ortogonalmente al pavimento ed aderendo perfettamente al suo piano interno; dopodiché, la si potrà movimentare in tutte le direzioni, con la massima sicurezza. Il supporto è in alluminio con il foro centrale filettato per consentirne il fissaggio all’automatismo e l’allacciamento al vuoto. Le ventose possono essere calzate a freddo sul proprio supporto, senza l’ausilio di collanti.
Codice prodotti: 0115055 0121060 0008280 0008281 0008286 0008287 0815055 0821060 0815056 0821061
Le ventose descritte in questa pagina, a differenza di quelle descritte in precedenza, sono vulcanizzate su un supporto d’alluminio esagonale, con attacco filettato maschio o femmina, al cui interno è ricavato un foro filettato M8, per l’eventuale inserimento di un grano con foro calibrato (vedi pag. 1.131).
La principale caratteristica delle ventose a soffietto è quella di accartocciarsi rapidamente in fase di presa, sollevando, in tal modo, il carico da prelevare di qualche centimetro, indipendentemente dai movimenti dell’automatismo; questo rapido movimento, impedisce al carico sottostante di rimanere attaccato a quello sollevato.
Per questa loro caratteristica sono particolarmente indicate per sfogliare e prelevare fogli di lamiera sottili, lastre di vetro, pannelli di legno truciolare o pressato, laminati plastici, ecc. Per la loro grande flessibilità, possono anche essere impiegate per compensare errori di planarità o per la presa su superfici inclinate.
Queste ventose sono disponibili nelle mescole standard e, per quantitativi minimi da definire in fase di ordinazione, possono essere fornite anche in mescole speciali, elencate a inizio pagina.
Codici prodotto: 084030 085030 086030 088530 084030M 085030M 086030M 088530M
Sono le stesse ventose descritte nella pagina precedente, ma con un soffietto in più.
Le caratteristiche tecniche e la disponibilità sono le stesse.
Codici prodotto: 084060 085050 086050 086050M12 088550 088550M12 084060M 085050M 086050M 088550M
La principale caratteristica delle ventose a soffietto è quella di accartocciarsi rapidamente durante la presa sollevando, in tal modo, il carico di qualche centimetro, indipendentemente dai movimenti dell’automatismo; questo rapido movimento, impedisce al carico sottostante di rimanere attaccato a quello sollevato.
Per questa loro caratteristica sono particolarmente indicate per sfogliare e prelevare fogli di lamiera sottili, lastre di vetro, pannelli di legno truciolare o pressato, laminati plastici, ecc.
Per la loro grande flessibilità, possono anche essere impiegate per compensare errori di planarità o per la presa su superfici inclinate. Queste ventose a soffietto sono vulcanizzate su un supporto d’acciaio zincato o d’alluminio, con un foro filettato centrale per il fissaggio all’automatismo e uno laterale per la connessione o il rilevamento del grado di vuoto. Anche questa serie di ventose è disponibile nelle tre mescole standard.
Codici prodotto: 0811030 0815030 0818030 0825030
Le ventose illustrate in questa pagina e nelle successive sono state studiate e realizzate per risolvere gli innumerevoli problemi di presa e di manipolazione che ci sono stati sottoposti in oltre trent’anni di attività; si distinguono da tutte le altre ventose per la varietà della loro conformazione. Sono adatte per la presa di CD, etichette, buste, cioccolatini, biscotti, fogli di carta o di plastica, figurine, praline, cartoni, piastrelle, minuterie metalliche, oggetti in plastica, ecc. I loro supporti, realizzati in ottone nichelato o alluminio anodizzato, sono dotati di un perno centrale, filettato maschio o femmina, per consentire l’aspirazione e il fissaggio all’automatismo. Le ventose possono essere calzate su di essi manualmente, con una semplice pressione e senza l’ausilio di collanti. Sono disponibili nelle mescole standard e, per quantitativi minimi da definire in fase di ordinazione, possono essere realizzate con mescole speciali, elencate a inizio pagina.
Codici prodotto: 010713 010807 011108 011409 011410 011415 011432 011504 011515 011626 011712 011812 011931 012004 012006S 012008 012011S 012012 012014N 012015 012024 012206 012224 012245 012299 012508 012512 012514N 082522 082527 012528 012610 012724 013024 013024L 013112 013230 013236 013512 014014 014018 014025 014070 014430 014818 015020 015418 016528 080713 080807 081108 081409 081409F 081410 081410F 081415 081415F 081432 081432F 081504 081515 081626 081712 081713 081812 081812F 081931 082004 082006 082008 082011 082012 082012F 082014 082014F 082015 082015F 082024 082024F 082206 082224 082245 082229 082508 082512 012514 082514 082528 082528F 082610 082724 083024 083024L 083112 083230 083236 083512 084014 084018 084024 084070 084430 084818 085020 085418 086528
Ventose particolari a soffietto con relativi supporti
Le ventose a soffietto hanno la caratteristica di accartocciarsi a contatto della superficie da prendere e in presenza di vuoto, creando un rapido movimento di sollevamento, indipendentemente dai movimenti dell’automatismo: questo rapido movimento impedisce al foglio o al carico sottostante di rimanere attaccato a quello sollevato. Per la loro grande flessibilità possono anche essere impiegate per compensare errori di planarità o per prendere su superfici inclinate. Le ventose illustrate in questa pagina e nelle successive sono il risultato di innumerevoli soluzioni offerte alla nostra clientela per la soluzione dei loro problemi; sono state infatti studiate per la presa di biscotti, figurine, schiacciatine, lamierini, etichette, minuterie metalliche e plastiche, cartoncini, sacchetti di carta e plastica, prodotti friabili, uova di cioccolata e di gallina, laminati plastici, ecc. I loro supporti, realizzati in ottone nichelato o alluminio anodizzato, sono dotati di un perno centrale, filettato maschio o femmina, per consentire l’aspirazione e il fissaggio all’automatismo. Le ventose possono essere calzate su di essi manualmente, con una semplice pressione e senza l’impiego di collanti. Sono disponibili nelle mescole standard e, per quantitativi minimi da definire in fase di ordinazione, possono essere realizzate con mescole speciali, elencate a inizio pagina.
Codici prodotto: 010650 080650 010850 080850 011150 081150 011116 081116 081117 081117F 011523 081523 081523F 081524F 081526F 011620 081620 081621 081621F 011823 081823 081823F 081824F 081826F 011829 081829 081829F 081830F 081831F 011835 081835 081835F 081836F 081837F 011850 081850 081851 081852 011917 081917 081918 012060 082060 082061 082062 012535 082535 082540 013050 083050 083050F 013099 083099 083099F 013055 083055 083055F 083240 013350 083350 014050 084050 084050F 014080 084080 084080F 014290 084290 014290 084290F 015070 085070 015250 085250 015630 085630 017530 087530 017531 087531 015060A 018060A
I supporti e gli accessori illustrati e descritti in questa pagina e nelle successive sono gli stessi già descritti nelle pagine precedenti, al fianco delle rispettive ventose; quello che il cliente può trovare in più in queste pagine è l’elenco delle ventose per le quali ogni supporto è idoneo. Appositamente sagomati per aderire perfettamente al profilo interno delle ventose, sono dotati di un perno assiale filettato maschio o femmina, per consentire l’aspirazione e il fissaggio all’automatismo. Le ventose possono essere calzate su di essi manualmente, con una semplice pressione e senza l’impiego di collanti. Sono prodotti in ottone nichelato, alluminio anodizzato e, a richiesta, con materiali speciali.
Codici prodotto: 000801 000802 000803 000804 000805 000806 000807 000808 000809 000810 000814 000815 000818 000819 000820 000821 000822 000824 000826 000828 000829 000831 000832 0008424 000833 000834 000835 000844 000846 000850 000858 000859 000860 000861 000862 000864 000865 000866 000867 000868 000870 000871 000872 000873 000875 000876 000881 000882 000883 000891 0008892 0008101 0008107 0008109 0008111 0008112 0008113 0008108 0008115 0008116 0008117 0008118 0008119 0008123 0008126 0008127 0008132 0008133 0008134 0008135 0008136 0008141 0008142 0008143 0008144 0008145 0008146 0008147 0008148 0008155 0008162 0008163 0008172 0008173 0008184 0008231 0008232 0008233 0008234 0008236 0008237 0008238 0008239 0008240 0008241 0008242 0008243 0008244 0008245 0008246 0008247 0008248 0008249 0008250 0008256 0008257 0008280 0008281 0008286 0008287 0008343 00082345 0008405 0008403 0008344 0008346 0008404 0008402 0008373 0008372 0008376 0008375 0008374 0008377 0008394 0008395 0008366 0008364 0008396 0008397 0008392 0008393
Gli adattatori sono pratici accessori che consentono di utilizzare raccorderia con filettatura NPT su componenti per il vuoto, quali supporti per ventose, valvole ed elettrovalvole, filtri, ecc., aventi filettature gas.
Codici prodotto: 0008259 0008260 0008261 0008262 0008263 0008264 0008265 0008266 0008267 0008268 0008269 0008270 0008271 0008272 0008273 0008274 0008275 0008276
I grani filettati con foro calibrato hanno la funzione di ridurre la sezione d’aspirazione delle ventose, riducendo così le perdite di vuoto in caso di mancata presa della ventosa. Sono realizzati in ottone e possono essere inseriti in tutti i supporti delle ventose predisposti per tale applicazione.
Codici prodotto: 0008122 0008121 0008120 0008164 0008165 0008176 0008334
Il loro impiego non richiede il collegamento a una fonte di vuoto poiché è l’oggetto stesso che, appoggiato su di esse, fa evacuare l’aria dal loro interno; una valvola di ritegno integrata ne impedisce poi il rientro, mantenendole così in vuoto.
Per sbloccare il pezzo trattenuto è sufficiente sollevarlo di qualche millimetro; si apre così la valvola di ritegno che, immettendo aria nella ventosa, ripristina la pressione atmosferica al suo interno e, quindi, il rilascio del pezzo.
Non potendo recuperare eventuali perdite, se ne consiglia l’uso solamente per trattenere oggetti con superfici lisce e impermeabili come vetri, lamiere lucide, marmi levigati e similari. Sono particolarmente indicate per carrelli porta-vetri, di alimentazione ai sistemi robotizzati.
Sono realizzati in ottone nichelato e con la bussola di guida in acciaio; a richiesta, si possono offrire nella versione antirotativa.
Codici prodotto: 085040 087540 0810040 0810050 175040 177540 1710040 1710050 086010 088510 176010 178510
Queste ventose hanno la caratteristica di aprire l’aspirazione e quindi di creare il vuoto solamente quando il carico da trattenere va ad azionare la sfera di tenuta dell’otturatore. La superficie di presa, in questa versione, è delimitata da una guarnizione O-ring in silicone, che ne garantisce anche la tenuta del vuoto. Studiate appositamente per la realizzazione di piani di lavoro a depressione, queste ventose da incasso sono interamente costruite in alluminio anodizzato.
Codici prodotto: 050110 050210 050310 050410 016515 056515 018515 0111010 0115010 058515 0511010 0515010
Ventose da incasso speciali, con otturatore a sfera
La loro caratteristica è quella di aprire l’aspirazione, e quindi di creare il vuoto, solamente quando il carico da trattenere va ad azionare la sfera di tenuta dell’otturatore. Studiate appositamente per i piani di lavoro a depressione delle macchine per la lavorazione del legno, si differenziano da quelle precedentemente descritte per la precisione del loro supporto cilindrico, che è rettificato, e per il blocchetto quadro di chiusura di cui sono dotate, che ha la duplice funzione di impedire alla ventosa di ruotare e di consentire il collegamento all’aspirazione. Le ventose, calzate a freddo, sono quelle piane elencate in tabella, nelle varie mescole. Il supporto di queste ventose è realizzato in alluminio anodizzato, mentre il blocchetto di chiusura è in ottone.
Codice prodotto: 016515 056515M 056565 018515 0111010 058515M 0511010M 018515 0111010 058565 0511065
I supporti con perno di riscontro sono stati progettati per consentire un rapido centraggio del carico da staffare con le ventose, al piano delle macchine.
Il perno di riscontro, solidale a un pistone, è azionato dal vuoto nella fase di rientro e di permanenza nella propria sede e da una molla in acciaio inox per la sua fuoriuscita.
Il fissaggio di questi supporti al piano di lavoro è di tipo meccanico. Il perno di riscontro è realizzato con materiale plastico, mentre il supporto è in alluminio anodizzato.
Di serie, sono dotati di un raccordo rapido per il collegamento al vuoto.
Codici prodotto: 230110 230115 230210 230510
Queste ventose sono dei veri e propri sistemi di staffaggio mobili. Sono costituite da:
- Un robusto supporto d’alluminio anodizzato con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rotonda di serie, calzata a freddo sulla parte superiore del supporto, per la presa del carico da trattenere.
- Due raccordi rapidi per il collegamento al vuoto.
L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del carico può essere fatta con valvole o elettrovalvole per vuoto a tre vie. Tutte le ventose con supporto autobloccante di questa e delle altre serie, con il piano di presa alla stessa altezza, possono essere impiegate contemporaneamente, anche se di diverso tipo o dimensione.
Codice prodotto: 018515 0111010 0115010 168515 1611010 1615010
Queste ventose sono dei veri e propri sistemi di staffaggio mobili. Sono costituite da:
- Un robusto supporto d’alluminio anodizzato con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rettangolare di serie, calzata a freddo sulla parte superiore del supporto, per la presa del carico da trattenere.
- Due raccordi rapidi per il collegamento al vuoto.
L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del carico, può essere fatta con valvole o elettrovalvole per vuoto a tre vie. Tutte le ventose con supporto autobloccante di questa e delle altre serie, con il piano di presa alla stessa altezza, possono essere impiegate contemporaneamente, anche se di diverso tipo o dimensione.
Codici prodotto: 014075 0112090 0115075 164075 1612090 1615075
Ventose rotonde con otturatore a sfera e supporto autobloccante
Queste ventose sono dei veri e propri sistemi di staffaggio mobili. Sono costituite da:
- Un robusto supporto d’alluminio anodizzato con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rotonda di serie, calzata a freddo sulla parte superiore del supporto, per la presa del carico da trattenere.
- Un otturatore a sfera, che ha la caratteristica di aprirsi e quindi di creare il vuoto all’interno della ventosa, solamente quando il carico da trattenere lo va ad azionare.
- Due raccordi rapidi per il collegamento al vuoto.
L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del carico può essere fatta con valvole o elettrovalvole per vuoto a tre vie. Tutte le ventose con supporto autobloccante di questa e delle altre serie, con il piano di presa alla stessa altezza, possono essere impiegate contemporaneamente, anche se di diverso tipo o dimensione.
Codice prodotto: 018515 0111010 0115010 188515 1811010 1815010
Ventose rettangolari con otturatore a sfera e supporto autobloccante
Queste ventose sono dei veri e propri sistemi di staffaggio mobili. Sono costituite da:
- Un robusto supporto d’alluminio anodizzato con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rettangolare di serie, calzata a freddo sulla parte superiore del supporto, per la presa del carico da trattenere.
- Un otturatore a sfera, che ha la caratteristica di aprirsi e quindi di creare il vuoto all’interno della ventosa, solamente quando il carico da trattenere lo va ad azionare.
- Due raccordi rapidi per il collegamento al vuoto.
L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del carico può essere fatta con valvole o elettrovalvole per vuoto a tre vie. Tutte le ventose con supporto autobloccante di questa e delle altre serie, con il piano di presa alla stessa altezza, possono essere impiegate contemporaneamente, anche se di diverso tipo o dimensione.
Codici prodotto: 014075 0112090 0115075 184075 1812090 1815075
Ventose rotonde con otturatore a sfera e supporto autobloccante
Queste ventose sono dei veri e propri sistemi di staffaggio mobili. Sono costituite da:
- Un robusto supporto d’alluminio con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rotonda di serie, calzata a freddo sulla parte superiore del supporto, per la presa del carico da trattenere.
- Un otturatore a sfera, che ha la caratteristica di aprirsi e quindi di creare il vuoto all’interno della ventosa, solamente quando il carico da trattenere lo va ad azionare.
- Due raccordi rapidi per il collegamento al vuoto.
Le ventose hanno il piano di presa ricoperto da uno speciale tappetino plastico antiscivolo, particolarmente indicato per lo staffaggio del vetro e del marmo liscio. L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del carico, può essere fatta con valvole o elettrovalvole per vuoto a tre vie. Tutte le ventose con supporto autobloccante di questa e delle altre serie, con il piano di presa alla stessa altezza, possono essere impiegate contemporaneamente, anche se di diverso tipo o dimensione. N.B. Con il codice 28, anziché 18, sono disponibili con il supporto adatto per il fissaggio meccanico.
Codici prodotto: 018515M 0111010M 0115010M 0125020 188515/90MT 1811010/90MT 1815010/90MT 1825020/90MT 288515/90MT 2811010/90MT 2815010/90MT 2825020/90MT
Ventose rettangolari con otturatore a sfera e supporto autobloccante
Queste ventose sono dei veri e propri sistemi di staffaggio mobili.
Sono costituite da:
- Un robusto supporto d’alluminio con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rettangolare di serie, calzata a freddo sulla parte superiore del supporto, per la presa del carico da trattenere.
- Un otturatore a sfera, che ha la caratteristica di aprirsi e quindi di creare il vuoto all’interno della ventosa, solamente quando il carico da trattenere lo va ad azionare.
- Due raccordi rapidi per il collegamento al vuoto.
Le ventose hanno il piano di presa ricoperto da uno speciale tappetino plastico antiscivolo, particolarmente indicato per lo staffaggio del vetro e del marmo liscio. L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del carico può essere fatta con valvole o elettrovalvole per vuoto a tre vie.
Tutte le ventose con supporto autobloccante di questa e delle altre serie, con il piano di presa alla stessa altezza, possono essere impiegate contemporaneamente, anche se di diverso tipo o dimensione. N.B. Con il codice 28, anziché 18, sono disponibili con il supporto adatto per il fissaggio meccanico.
Codici prodotto: 014075 0112090 0115075 0130080 01300150 184075/90MT 1812090/90MT 1815075/90MT 1830080/90MT 18300150/90MT 284075/90MT 2812090/90MT 2815075/90MT 2830080/90MT 28300150/90MT
Ventose rotonde con otturatore a sfera e supporto autobloccante alto
Anche queste ventose sono dei veri e propri sistemi di staffaggio mobili; si distinguono dalle precedenti descritte per la loro eccezionale altezza. Sono costituite da:
- Un robusto e alto supporto d’alluminio con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rotonda di serie, calzata a freddo sulla parte superiore del supporto, per la presa del carico da trattenere.
- Un otturatore a sfera, che ha la caratteristica di aprirsi e quindi di creare il vuoto all’interno della ventosa, solamente quando il carico da trattenere lo va ad azionare.
- Due raccordi rapidi per il collegamento al vuoto.
Le ventose hanno il piano di presa ricoperto da uno speciale tappetino plastico antiscivolo, particolarmente indicato per lo staffaggio del vetro e del marmo liscio.
L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del carico può essere fatta con valvole o elettrovalvole per vuoto a tre vie. Tutte le ventose con supporto autobloccante di questa e delle altre serie, con il piano di presa alla stessa altezza, possono essere impiegate contemporaneamente, anche se di diverso tipo o dimensione. N.B. Con il codice 28, anziché 18, sono disponibili con il supporto adatto per il fissaggio meccanico.
Codici prodotto: 0111010M 0115010M 0125020 1811010/160MT 1815010/160MT 1825020/160MT 2811010/160MT 2815010/160MT 2825020/160MT
Ventose rettangolari con otturatore a sfera e supporto autobloccante alto
Anche queste ventose sono dei veri e propri sistemi di staffaggio mobili; si distinguono dalle precedenti descritte per la loro eccezionale altezza. Sono costituite da:
- Un robusto e alto supporto d’alluminio con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rettangolare di serie, calzata a freddo sulla parte superiore del supporto, per la presa del carico da trattenere.
- Un otturatore a sfera, che ha la caratteristica di aprirsi e quindi di creare il vuoto all’interno della ventosa, solamente quando il carico da trattenere lo va ad azionare.
- Due raccordi rapidi per il collegamento al vuoto. Le ventose hanno il piano di presa ricoperto da uno speciale tappetino plastico antiscivolo, particolarmente indicato per lo staffaggio del vetro e del marmo liscio.
L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del carico può essere fatta con valvole o elettrovalvole per vuoto a tre vie. Tutte le ventose con supporto autobloccante di questa e delle altre serie, con il piano di presa alla stessa altezza, possono essere impiegate contemporaneamente, anche se di diverso tipo o dimensione. N.B. Con il codice 28, anziché 18, sono disponibili con il supporto adatto per il fissaggio meccanico.
Codici prodotto: 0112090 0115075 0130080 01300150 1812090/160MT 1815075/160MT 1830080/160MT 18300150/160MT 2812090/160MT 2815075/160MT 2830080/160MT 28300150/160MT
Ventose rotonde con otturatore a sfera e supporto autobloccante, per vetro
L’esigenza dei costruttori di macchine per la lavorazione del vetro di avere sistemi di staffaggio sempre più precisi e sicuri, ci ha indotti a progettare e realizzare questa nuova serie di ventose. Oltre alla sicurezza di presa, garantita dalla particolare conformazione della ventosa appositamente studiata, le caratterizza una grande precisione in altezza, la cui quota nominale è racchiusa in una tolleranza di soli cinque centesimi di millimetro. Sono anch’esse costituite da:
- Un robusto supporto d’alluminio con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rotonda, vulcanizzata sul proprio supporto metallico e fissata con viti sulla parte superiore del supporto, per la presa del carico da trattenere.
- Un otturatore a sfera, che ha la caratteristica di aprirsi e quindi di creare il vuoto all’interno della ventosa, solamente quando il carico da trattenere lo va ad azionare.
- Due raccordi rapidi per il collegamento al vuoto. L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del vetro può essere fatta con valvole o elettrovalvole per vuoto a tre vie.
Codici prodotto: 086511A 186511/90A
Ventose rettangolari con otturatore a sfera e supporto autobloccante, per vetro
L’esigenza dei costruttori di macchine per la lavorazione del vetro di avere sistemi di staffaggio sempre più precisi e sicuri ci ha indotti a progettare e realizzare questa nuova serie di ventose. Oltre alla sicurezza di presa, garantita dalla particolare conformazione della ventosa appositamente studiata, le caratterizza una grande precisione in altezza, la cui quota nominale è racchiusa in una tolleranza di soli cinque centesimi di millimetro. Sono anch’esse costituite da:
- Un robusto supporto d’alluminio con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rettangolare, vulcanizzata sul proprio supporto metallico e fissata con viti sulla parte superiore del supporto, per la presa del carico da trattenere.
- Un otturatore a sfera, che ha la caratteristica di aprirsi e quindi di creare il vuoto all’interno della ventosa, solamente quando il carico da trattenere lo va ad azionare.
- Due raccordi rapidi per il collegamento al vuoto. L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del vetro può essere fatta con valvole o elettrovalvole per vuoto a tre vie.
Codici prodotto: 085075A 185075/90A
Ventose rotonde con otturatore a sfera, supporto autobloccante e pulsante di sblocco, per vetro
L’esigenza dei costruttori di macchine per la lavorazione del vetro di avere sistemi di staffaggio sempre più precisi e sicuri ci ha indotti a progettare e realizzare questa nuova serie di ventose. Oltre alla sicurezza di presa, garantita dalla particolare conformazione della ventosa appositamente studiata, le caratterizza una grande precisione in altezza, la cui quota nominale è racchiusa in una tolleranza di soli cinque centesimi di millimetro. Sono anch’esse costituite da:
- Un robusto supporto d’alluminio anodizzato con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rotonda, vulcanizzata sul proprio supporto metallico e fissata con viti sulla parte superiore del supporto, per la presa del carico da trattenere.
- Un otturatore a sfera, che ha la caratteristica di aprirsi e quindi di creare il vuoto all’interno della ventosa, solamente quando il carico da trattenere lo va ad azionare.
- Un pulsante di sblocco, che consente di posizionare il supporto anche con il vuoto inserito.
- Due raccordi rapidi per il collegamento al vuoto.
L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del vetro può essere fatta con valvole o elettrovalvole per vuoto a tre vie.
Codici prodotto: 088511A 218511/90A 0815011A 2115011/90A
Ventose rotonde con otturatore a sfera, supporto autobloccante e pulsante di sblocco
Queste ventose sono dei veri e propri sistemi di staffaggio mobili. Sono costituite da:
- Un robusto supporto d’alluminio anodizzato con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rotonda di serie, calzata a freddo sulla parte superiore del supporto, per la presa del carico da trattenere.
- Un otturatore a sfera, che ha la caratteristica di aprirsi e quindi di creare il vuoto all’interno della ventosa, solamente quando il carico da trattenere lo va ad azionare.
- Un pulsante di sblocco, che consente di posizionare il supporto anche con il vuoto inserito.
- Due raccordi rapidi per il collegamento al vuoto.
L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del carico può essere fatta con valvole o elettrovalvole per vuoto a tre vie. Tutte le ventose con supporto autobloccante di questa e delle altre serie, con il piano di presa alla stessa altezza, possono essere impiegate contemporaneamente, anche se di diverso tipo o dimensione.
Codici prodotto: 0111010M 0115010M 2111010 2115010
Ventose rettangolari con otturatore a sfera, supporto autobloccante e pulsante di sblocco
Queste ventose sono dei veri e propri sistemi di staffaggio mobili. Sono costituite da:
- Un robusto supporto d’alluminio anodizzato con un’ampia superficie alla base, delimitata da una guarnizione, che ha lo scopo di fissarlo al piano d’appoggio.
- Una ventosa piana rettangolare di serie, calzata a freddo sulla parte superiore del supporto, per la presa del carico da trattenere.
- Un otturatore a sfera, che ha la caratteristica di aprirsi e quindi di creare il vuoto all’interno della ventosa, solamente quando il carico da trattenere lo va ad azionare.
- Un pulsante di sblocco, che consente di posizionare il supporto anche con il vuoto inserito.
- Due raccordi rapidi per il collegamento al vuoto.
L’intercettazione del vuoto per la presa e il distacco del supporto dal piano d’appoggio e per la presa e il rilascio del carico può essere fatta con valvole o elettrovalvole per vuoto a tre vie. Tutte le ventose con supporto autobloccante di questa e delle altre serie, con il piano di presa alla stessa altezza, possono essere impiegate contemporaneamente, anche se di diverso tipo o dimensione.
Codici prodotto: 014075 214075PL 214075/84PL 214075PP 214075/84PP 0112090 0115075 2112090 2115075 2115075/84
In base al teorema di Bernoulli, si possono interpretare fenomeni quali il sostentamento di un’ala d’aeroplano o di un leggero disco posto di fronte all’estremità di un tubo da cui defluisca velocemente aria.
Quest’ultimo fenomeno, in apparenza paradossale, viene sfruttato nella fabbricazione di sistemi di presa a depressione (ventose), per la manipolazione, senza alcun contatto, di oggetti fragilissimi quali piastrine di semiconduttori, dischi in silicio, celle solari, lamine di metalli preziosi, pellicole e quant’altro debba essere movimentato con la massima delicatezza.
Le ventose di nostra produzione, basate sul principio Bernoulli, sono realizzate in alluminio anodizzato, con il dischetto centrale di contrasto in acciaio inox.
I distanziali in silicone antistatico, posti sul piano di presa delle ventose, hanno la funzione di impedire i movimenti trasversali dell’oggetto in presa.
Le connessioni per l’aria compressa d’alimentazione possono essere assiali e radiali e il raccordo rapido per il tubo flessibile, è compreso nella confezione.
I fori inutilizzati sono chiusi con tappi filettati in ottone.
Per il loro fissaggio all’automatismo, sono previsti 3 o 4 fori filettati, ricavati nella parte posteriore della ventosa.
Codici prodotto: BEC20 BEC30 BEC40 BEC60
Per poter dimensionare correttamente un movimentatore a ventose, è necessario conoscere e valutare le caratteristiche del carico da “prendere”.
Per questo motivo Vi chiediamo cortesemente di compilare il seguente modulo e di farcelo pervenire tramite mail o fax. Vi consiglieremo le ventose più idonee a risolvere il Vostro problema.
Un disegno del prodotto da movimentare o il prodotto stesso, ci consentirebbe di offrirVi la soluzione migliore.
E-mail: tecnico@vuototecnica.net
Fax: +39 039 5320015
Appositamente studiata per la realizzazione dei piani di presa dei sistemi OCTOPUS, questa gomma spugna è di colore nero, a struttura cellulare aperta, realizzata con gomma EPDM.
Per consentire un facile e rapido fissaggio al supporto metallico, le lastre di gomma spugna extra soft SB, hanno un lato autoadesivo.
Il campo di temperatura di utilizzo va da -40 °C a +130 °C. Ha un’ottima resistenza al calore, agli agenti atmosferici, alle basse temperature e all’invecchiamento.
La bassa densità di questa gomma spugna e la sua estrema morbidezza, consente ai piani di presa di adattarsi a qualsiasi tipo di superficie.
Codici prodotto: LGS10SB LGS15SB LGS20SB LGS30SB LGS40SB
Ventose dalla tipica conformazione a coppa, sono adatte per la presa e la movimentazione con vuoto, di oggetti con superficie piana, leggermente convessa o concava.
Di largo impiego, queste ventose hanno un diametro di 85 mm e sono normalmente disponibili nelle mescole standard para naturale N, gomma antiolio A e silicone S.
Possono essere calzate a freddo, senza l’ausilio di collanti, su un supporto di alluminio anodizzato.
Il supporto, appositamente sagomato per combaciare perfettamente alla ventosa, è munito di un perno filettato maschio o femmina, per facilitarne il fissaggio all’automatismo; inoltre i perni maschi, hanno un foro filettato M8, per consentire l’eventuale inserimento di un grano con foro calibrato (vedere pag. 1.131), avente la funzione di ridurre la quantità d’aria aspirata.
La sostituzione delle ventose è estremamente semplice: come ricambio, infatti, è sufficiente richiedere la ventosa indicata in tabella, nella mescola desiderata.
Su specifica richiesta e per quantitativi minimi da definire in fase di ordinazione, è possibile fornire le ventose nelle mescole speciali elencate a inizio pagina e i supporti in materiali diversi.
Codici prodotto: 018510 000828 0008136 000891 088510 088512 088513 000829 000846 088525 088526
Una tabella con tutte le caratteristiche delle mescole di gomma impiegate per le nostre ventose:
denominazione commerciale, sigla internazionale, sigla Vuototecnica, caratteristiche positive e negative, colore, temperatura d'impiego, durezza, resistenza chimica, norme alimentari e infine alcuni esempi di impiego.
Ventose dalla tipica conformazione a coppa, sono adatte per la presa e la movimentazione con vuoto, di piccoli oggetti con superficie piana, leggermente convessa o concava.
Di largo impiego, questa serie di ventose ha diametri compresi tra 4 e 9 mm e sono normalmente disponibili nelle mescole standard para naturale N, gomma antiolio A e silicone S.
Possono essere calzate a freddo, senza l’ausilio di collanti, su un supporto di ottone nichelato. Il supporto, appositamente sagomato per combaciare perfettamente alla ventosa, è munito di un perno filettato maschio, per facilitarne il fissaggio all’automatismo.
La sostituzione delle ventose è estremamente semplice: come ricambio, infatti, è sufficiente richiedere la ventosa indicata in tabella, nella mescola desiderata.
Su specifica richiesta e per quantitativi minimi da definire in fase di ordinazione, è possibile fornire le ventose nelle mescole speciali elencate a inizio pagina e i supporti in materiali diversi.
Codici prodotto: 010410 000801 080410 010510 000802 080510 010610 080610 010707 080707 010810 080810 010907 080907
Ventose dalla tipica conformazione a coppa, sono adatte per la presa e la movimentazione con vuoto, di oggetti con superficie piana, leggermente convessa o concava.
Di largo impiego, questa serie di ventose ha diametri compresi tra 10 e 45 mm e sono normalmente disponibili nelle mescole standard para naturale N, gomma antiolio A e silicone S.
Possono essere calzate a freddo, senza l’ausilio di collanti, su un supporto di ottone nichelato o di alluminio anodizzato.
Il supporto, appositamente sagomato per combaciare perfettamente alla ventosa, è munito di un perno filettato maschio, per facilitarne il fissaggio all’automatismo.
La sostituzione delle ventose è estremamente semplice: come ricambio, infatti, è sufficiente richiedere la ventosa indicata in tabella, nella mescola desiderata.
Su specifica richiesta e per quantitativi minimi da definire in fase di ordinazione, è possibile fornire le ventose nelle mescole speciali elencate a inizio pagina e i supporti in materiali diversi.
Codici prodotto: 011010 011210 011510 011810 012010 012210 012515 013015 013515 014015 014515 000803 000805 000820 081010 081210 081510 081810 082010 082210 082515 083015 083515 084015 084515 000804 000814 000821 081025 081225 081525 081825 082025 082225 082525 083025 083525 084025 084525 012510 013010 013510 000808 000860 082510 082511 083010 083011 083510 083511 014510 016010 000822 000844 0008313 0008314 000892 084510 084511 084512 084513 084514 086010 086011 086012 086013 086014
Studiate e realizzate appositamente per la presa di lamiere stampate o imbutite, queste ventose hanno trovato largo impiego nel settore automobilistico.
Il labbro rettificato di cui sono dotate, consente loro una presa immediata del carico da prelevare, anche alla minima pressione d’appoggio e garantisce una perfetta tenuta di vuoto.
Queste ventose sono prodotte con una mescola speciale denominata BENZ, in grado di resistere al cloro contenuto abitualmente negli olii impiegati per lo stampaggio e l’imbutitura delle lamiere. Il supporto è in acciaio zincato ed è vulcanizzato sulla ventosa.
A richiesta e per quantitativi minimi, possono essere fornite anche in para naturale, in silicone e mescole speciali, elencate a inizio pagina.
Codici prodotto: 085040 085040GRB 087540 087540GRB 087540GRN 0810040 0810050 0850401/4B 0875401/4B 08100401/4B 085040M10B 0810050M10B 087540M14B 0810050M14B 008164 008165 008334 085040FB 087540FB 087540FS 0810040FB 0810040FS 0810050FB 0810050FS
Queste ventose sono simili a quelle descritte nella pagina precedente: si differenziano per la conformazione arrotondata del labbro e l’alettatura interna.
Queste peculiarità costruttive consentono l’impiego di queste ventose in condizioni particolarmente gravose.
Il settore d’impiego è sempre lo stesso.
Sono anch’esse realizzate in mescola BENZ e il supporto, in acciaio zincato, è vulcanizzato sulla ventosa.
Anche queste ventose, a richiesta e per quantitativi minimi da definire in fase di ordinazione, possono essere fornite in altre mescole speciali, elencate a inizio pagina.
Codici prodotto: 085099B 087599B 0810099B 0810099N 0850991/4B 0875991/4B 08100991/4B 085099FB 085099FS 087599FB 087599FS 0810099FB
La ventosa illustrata in questa pagina è stata studiata, in particolare, per la presa delle lattine di bibite; naturalmente può essere impiegata anche per la presa di oggetti con superficie piana, liscia o leggermente ruvida.
La conformazione del suo labbro consente una solida presa alla superficie del carico da movimentare, elimina le oscillazioni e riduce il volume d’aria in essa contenuto, consentendo una maggiore rapidità di presa e di rilascio.
Può essere calzata a freddo, senza l’impiego di collanti, su un apposito supporto d’alluminio anodizzato, munito di un foro centrale filettato per consentirne il fissaggio all’automatismo. La sostituzione della ventosa è molto semplice: come ricambio, infatti, è sufficiente richiedere la ventosa indicata in tabella, nella mescola desiderata.
Codici prodotto: 015615 000883 085615
È una ventosa con un labbro particolarmente sottile e morbido, che le consente di prendere su superfici molto ruvide e ha un piano d’appoggio con rilievi esclusivi, in grado di garantire un notevole grip con la superficie del carico da prendere. Questa ventosa è stata studiata, in particolare, per la presa di piastrelle di ceramica con superficie liscia, ruvida e antisdrucciolo, ma per le sue caratteristiche può tranquillamente essere impiegata anche per la presa di vetri, marmi e manufatti in cemento.
Può essere calzata a freddo, senza l’impiego di collanti, sul suo supporto d’alluminio anodizzato che è dotato di un foro centrale filettato, per consentirne il fissaggio all’automatismo.
La sostituzione della ventosa è molto semplice: come ricambio, infatti, è sufficiente richiedere la ventosa indicata in tabella, nella mescola desiderata.
Codici prodotto: 018020 0008126 0008143 088020 0880201/2
Ventose piane dalla forma originale, sono state studiate, in particolare, per la movimentazione di lamiere, vetri, pannelli di legno, marmi e graniti lavorati e similari.
La conformazione del loro labbro consente una solida presa alla superficie del carico da movimentare, elimina le oscillazioni e riduce notevolmente il volume d’aria in esse contenuto, consentendo una maggiore rapidità di presa e di rilascio. I rilievi di cui sono dotate queste ventose, oltre ad evitare la flessione del carico in corrispondenza della zona di presa, hanno lo scopo di aumentare la superficie d’attrito con il carico sollevato verticalmente, per impedirne lo scivolamento. Sono normalmente disponibili nelle tre mescole standard, ma, a richiesta e per quantitativi minimi da definire in fase di ordinazione, è possibile fornirle in mescole speciali elencate a inizio pagina.
Possono essere calzate a freddo, senza l’ausilio di collanti, su un apposito supporto d’alluminio anodizzato, munito di un foro centrale filettato per facilitarne il fissaggio all’automatismo e, a scelta, di un foro laterale con filettatura gas per il raccordo d’aspirazione.
La sostituzione delle ventose è estremamente semplice: come ricambio, infatti, è sufficiente richiedere la ventosa indicata in tabella, nella mescola desiderata.
Codice prodotto: 016515 016516 000832 0008424 000236 000613 086515 0865151/4 086516 086517 018515 018516 000832 0008234 0008424 008233 000236 000613 088515 0885151/2 0885151/4 0885153/4 088516 088517 0111010 000833 000237 000614 0008123 0811010 0811011 0811012 0811013 0115010 000835 0008107 0008119 0008145 000615 0815010 0815012 0815013 0815014 0815016
Questa ventosa è consigliata per la movimentazione, orizzontale e verticale, di carichi elevatissimi.
Vulcanizzata su un supporto d’acciaio, ha un piano d’appoggio scolpito a labirinto e realizzato nella stessa mescola della ventosa.
Al supporto sono fissati quattro perni d’acciaio con altrettanti dadi autobloccanti, aventi funzione di guida e di fissaggio della ventosa all’automatismo ed un manicotto filettato per la connessione del vuoto.
La ventosa è inoltre dotata di quattro molle, per ammortizzare l’impatto della stessa con il carico da sollevare. Anche questa ventosa è disponibile nelle tre mescole standard.
Codice prodotto: 0836010
Ventose a soffietto rinforzato con relativi supporti
Le ventose illustrate in questa pagina hanno le stesse caratteristiche delle ventose a soffietto descritte nelle pagine precedenti; si distinguono per le maggiori dimensioni, che consentono loro di sollevare carichi nettamente superiori e per il supporto che, anziché a perno, è a disco, sempre in alluminio anodizzato, con foro centrale filettato per consentirne il fissaggio all’automatismo e, per quelli più grandi, di uno laterale, per la connessione del vuoto. Le ventose possono essere calzate a freddo sul proprio supporto, senza l’ausilio di collanti. Come ricambio, è sufficiente richiedere la sola ventosa indicata in tabella, nella mescola desiderata.
Codici prodotto: 017542 0008126 0008143 087542 0875421/2 0111058 0115074 0008162 0008163 0811058 0815074
Ventose Vacupredator per la presa di buste, sacchi e contenitori flessibili
Per consentire la presa di buste, sacchi e contenitori flessibili in carta o plastica, contenenti polveri, granulati, prodotti sfusi o liquidi, sono state progettate e realizzate queste nuove ventose, in grado di afferrare, in tutta sicurezza, anche le confezioni più difficili e irregolari. Realizzate in alluminio anodizzato, sono dotate di una piastra asolata al loro interno, per consentire al contenitore flessibile di adattarsi perfettamente alla ventosa e di una guarnizione in gomma spugnosa speciale che, seguendo le inevitabili grinze che si formano sul contenitore flessibile in fase di presa, impedisce le perdite di vuoto perimetrali.
Sono particolarmente consigliate per la presa di confezioni flow pack, contenitori flessibili per fleboclisi, sacchetti di dolciumi o similari, sacchi di granulati plastici, di cemento, di zucchero o di farina, ecc.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 KPa, la superficie totale racchiusa all’interno della guarnizione ed un coefficiente di sicurezza 3.
Codici prodotto: VP12OF1015 VP22OF1515 VP0612OF1015 VP0916OF1030 VP0921OF1030 VP1520OF1030 VP2030OF1530 VP3040OF1530
Queste ventose sono state studiate e realizzate per il settore farmaceutico.
Sono utilizzate per la movimentazione delle siringhe che vengono riempite di liquido e tappate durante la loro traslazione; sfruttando i passaggi interni dei particolari supporti (non fornibili) sui quali vengono calzate.
A causa dello specifico utilizzo vengono prodotte solo in mescola silicone, di differenti durezze, a norma FDA.
Codici prodotto: 011320S70SHFDA 011320SFDA 011420S70SHFDA 011720SFDA 011821S70SHFDA 012220S70SHFDA 012220SFDA 012720S70SHFDA 012720SFDA
Questi accessori standard offrono all’utilizzatore differenti opzioni di assemblaggio delle ventose.
Le riduzioni, in acciaio zincato od ottone, avvitate sulle connessioni dei supporti standard delle ventose, possono variare le filettature da gas a metrica o viceversa, da maschio a femmina o viceversa, oltre, naturalmente, ad aumentare o diminuire la grandezza del loro diametro filettato.
Codici prodotto: 0008130 0008131 0008230 0008254 0008255 0008258 0008129 0008296 0008297 000854 0008251 0008252 0008215 0008216 0008217 0008217 0008218 0008219 0008220 0008221 0008222 0008223 0008224 0008225 0008226 0008227 0008228
Ventose appositamente studiate per la presa e la movimentazione di scatole e imballi di cartone in genere, particolarmente pesanti.
Il loro labbro è spesso e robusto per consentire di assorbire strappi ed accelerazioni repentine, tipiche dei movimenti robotizzati; il doppio soffietto permette una migliore adattabilità al piano di presa, anche quando quest’ultimo non è perfettamente ortogonale all’asse della ventosa ed un maggior recupero dei dislivelli del carico da sollevare.
I supporti, tutti realizzati in alluminio anodizzato, sono dotati di un perno centrale filettato, maschio o femmina, per consentire l’aspirazione ed il fissaggio all’automatismo.
Le ventose possono essere calzate su di essi, senza l’ausilio di collanti.
Come ricambio, è sufficiente richiedere la sola ventosa indicata in tabella, nella mescola desiderata.
Codici prodotto: 013527 015240 0008394 0008395 0008366 0008364 0835271/8 0852401/8 083527 085240 013527 015240 0008396 0008397 0008392 0008393 0835271/8F 0852401/8F 083527F 085240F 087543SR 0811073SR 0008373 0008372 0008376 0008375 087543M 0875433/8M 0811073M 08110731/2M 087543SR 0811073SR 0008374 0008377 0875433/8 08110731/2
Ventose a soffietto con relativi supporti, per la presa di confezioni flow pack
Per la loro particolare conformazione e flessibilità, le ventose a soffietto illustrate e descritte in questa pagina, sono particolarmente adatte per essere installate su macchine automatiche ad elevata produttività del settore packaging, per la presa e la manipolazione di confezioni flow pack.
Le ventose sono disponibili in mescole specifiche per uso alimentare e possono essere calzate a freddo sui loro appositi supporti, senza l’ausilio di collanti.
A richiesta e per quantitativi minimi da definire in fase di ordinazione, possono essere fornite in altre mescole speciali, elencate a inizio pagina.
Codici prodotto: 012030S 013045S 014055S 015065S 000818 0008127 0008474 0008475 082030S 083045S 084055S 085065S
Ventose ellittiche piane e a soffietto con relativi supporti
Una gamma completa di ventose piane di forma ellittica, impiegate normalmente per la presa, la movimentazione e lo staffaggio di astucci e scatole di cartone, assicelle di legno, piccole piastrelle di ceramica o laterizi, profilati in ferro o acciaio inox, lamiere e quant’altro presenti superfici di presa lunghe e strette.
Le ventose ellittiche a soffietto invece, pur avendo la stessa funzione di quelle piane sopra descritte, hanno in più la facoltà di adattarsi al piano di presa, anche se non perfettamente ortogonale all’asse della ventosa e di recuperare evidenti dislivelli dei carichi da sollevare.
Sono normalmente disponibili nelle tre mescole standard, ma, a richiesta e per quantitativi minimi da definire in fase di ordinazione, è possibile fornirle in mescole speciali.
Entrambi gli articoli, possono essere forniti con o senza supporto di fissaggio all’automatismo; a richiesta, appositi portaventose antirotativi sui quali assemblarle, sono in grado di impedire la loro rotazione durante l’impiego.
Codici prodotto: VOP0824SR VOP1030SR VOP1236SR VOP1545SR VOP2060SR VOP2575SR VOP2885SR VOP35100SR 0008344 0008346 0008404 0008402 VOP0824 VOP1030 VOP1236 VOP1545 VOP2060 VOP2575 VOP2885 VOP35100 0008343 0008345 0008405 0008403 VOP0824F VOP1030F VOP1236F VOP1545F VOP2060F VOP2575F VOP2885F VOP35100F VOS0825 VOS1545 VOS2575 VOS0825M VOS1545M VOS2575M VOS0825F VOS1545F VOS2575F
Questo tipo di gomma spugna, realizzata con gomma neoprenica, è di colore nero, con una struttura cellulare chiusa, che le consente di offrire una maggiore resistenza alla compressione, a discapito però, di una minore elasticità e con la tendenza a deformarsi nel tempo.
Per consentire un facile e rapido fissaggio al supporto metallico, le lastre di gomma spugna neoprenica NF, hanno un lato autoadesivo.
Ottima resistenza ai prodotti petroliferi, alla luce solare, agli agenti atmosferici e all’ozono. Sconsigliata per uso alimentare.
Questo tipo di gomma spugna consente di realizzare ventose per la presa di carichi con superfici grezze o molte ruvide, che operano all’esterno, a contatto con gli agenti atmosferici.
I valori della temperatura entro i quali la spugna può operare, vanno da -40 °C a +100 °C.
Codici prodotto: LGS10NF LGS15NF LGS20NF LGS30NF LGS40NF
Giunti a snodo posizionabili con connessione vuoto assiale
I giunti a snodo posizionabili, realizzati in alluminio anodizzato, consentono di ruotare la ventosa installata su di essi di 360° e di inclinarla fino a 35°, per adattarla e bloccarla correttamente rispetto la superficie di presa dell’oggetto da prelevare, garantendo, nel contempo, l’aspirazione attraverso lo snodo e la tenuta perfetta.
Codici prodotto: GSV1/8 GSV1/4 GSV3/8 GSVF1/8 GSVF1/4 GSVF3/8
Portaventose speciali snodati senza giunto a snodo GS
I portaventose speciali snodati illustrati in questa pagina, a differenza di quelli precedentemente descritti, hanno la sede del giunto a snodo ricavata nel supporto della ventosa; questo accorgimento ha consentito la riduzione delle dimensioni d’ingombro, senza alterarne le prestazioni.
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
Codici prodotto: 0611032 0615032
I portaventose rappresentati in questa pagina e nelle successive sono caratterizzati da dimensioni molto contenute, che consentono una riduzione di peso e d’ingombro e l’impiego di ventose anche piccolissime, garantendo, a parità di diametro, le stesse prestazioni della serie più grande.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato, munito di dadi, per il montaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere nel contempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 200430 200530 200630 200830 200930 201030 201230 201415 201430 201530 201730 201812 201830 202030 202230 202515 203015 203515 204015 204515 202530 203030 203530 202724 203024 204530 206030 205020 206528
I portaventose rappresentati in questa pagina e nelle successive sono caratterizzati da dimensioni molto contenute, che consentono una riduzione di peso e d’ingombro e l’impiego di ventose anche piccolissime, garantendo, a parità di diametro, le stesse prestazioni della serie più grande.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato, munito di dadi, per il montaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere nel contempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 200650 200850 201116 201150 201630 201523 201823 201829 201835 201850 202062 201917 202023 202219 203426 202535 203032 204042 204328 203050 204050
I primi due supporti illustrati in questa pagina, sono realizzati in acciaio inox e sono idonei a fissare i portaventose all’automatismo tramite un perno cilindrico scanalato o un perno sferico, la cui sede dovrà essere ricavata nell’automatismo stesso. Il terzo supporto, invece, è realizzato in alluminio ed è costituito da due parti che, serrate fra loro mediante viti, bloccano lo snodo sferico plastico, consentendo di mantenere il portaventose nella posizione desiderata.
Codici prodotto: 00FCH10 00FCH11 00FCH20 00FCH21 FCH16
Per ridurre ulteriormente le dimensioni d’ingombro e il peso e per soddisfare le richieste dei produttori di automatismi di scarico per le presse di stampaggio plastica, sono stati realizzati questi portaventose mini con la molla incassata e il gambo per il fissaggio della ventosa in alluminio anodizzato.
Anche su questi è possibile installare solamente ventose con supporto filettato maschio; la particolare conformazione della bussola di guida in ottone per il fissaggio del portaventose all’automatismo impedisce la rotazione del gambo e, di conseguenza, della ventosa.
La connessione del vuoto è radiale.
Codici prodotto: 208015 208020
La corsa di ammortizzazione ridotta e la particolare conformazione, hanno consentito una ulteriore riduzione delle dimensioni d’ingombro e del peso di questi portaventose, rispetto ai normali portaventose mini.
I componenti sono pressoché gli stessi; cambiano i raccordi per il vuoto che, in questi portaventose, sono un piccolo portagomma di serie oppure due a richiesta, radiali.
Sono adatti per piccole ventose, da calzare manualmente a pressione, con diametri compresi tra 10 e 30 mm.
Codici prodotto: 200713 201010 201210 201510 201810 202010 202210 202510 203010
Oltre alle ridotte dimensioni del portaventose, la loro particolare conformazione ne consente l’assemblaggio diretto al collettore del vuoto, con notevole risparmio di tempo e l’eliminazione di tubi e raccordi.
Una bussola esagonale filettata, per l’assemblaggio diretto del portaventose al collettore del vuoto, dotata di guarnizione, ha la funzione di guida e di tenuta del gambo in ottone per il fissaggio della ventosa.
Codici prodotto: 202511 203011 203511 204011 204511
Portaventose mini con bussola da incasso, con attacchi filettati maschio e femmina
Oltre alle ridotte dimensioni del portaventose, la loro particolare conformazione ne consente l’assemblaggio diretto al collettore del vuoto, con notevole risparmio di tempo e l’eliminazione di tubi e raccordi.
Una bussola esagonale filettata, per l’assemblaggio diretto del portaventose al collettore del vuoto, dotata di guarnizione, ha la funzione di guida e di tenuta del gambo in ottone per il fissaggio della ventosa.
Codici prodotto: 200811 201011 200811M 201011M
Hanno le stesse caratteristiche meccaniche dei portaventose mini; li distingue un tastatore, solidale a un otturatore conico, che ha la funzione di aprire l’aspirazione e quindi di creare il vuoto, solamente quando la ventosa va a contatto con il carico da sollevare.
Codici prodotto: 201260 201560 201860 202060 202260 202560 203060 203560 204060
Portaventose mini con tastatore e bussola da incasso
Le caratteristiche tecniche e meccaniche sono le stesse dei portaventose mini con tastatore descritti nelle pagine precedenti; li distingue una bussola esagonale filettata, che ne consente l’assemblaggio diretto al collettore del vuoto, con conseguente risparmio di tempo e l’eliminazione di tubi e raccordi.
Codici prodotto: 201265 201565 201865 202065 202265 202565 203065 203565 204065
Hanno la stessa funzione dei portaventose mini con tastatore ma, per ridurre ulteriormente le dimensioni d’ingombro, sono stati privati della molla di ammortizzamento, del tubetto filettato con dadi per il fissaggio all’automatismo e del raccordo rapido.
Questo tipo di portaventose deve essere assemblato direttamente sul collettore del vuoto; per consentirne un rapido montaggio, la parte terminale è dotata di un codolo filettato maschio.
Codici prodotto: 201261 201561 201861 202061 202261 202561 203061 203561 204061
Portaventose mini con valvola autoescludente integrata
Oltre ad avere tutte le caratteristiche tecniche dei portaventose mini, hanno in più una valvola autoescludente integrata. La valvola autoescludente ha la funzione di chiudere automaticamente l’aspirazione, quando la ventosa non appoggia sulla superficie del carico da prelevare, oppure, quando la presa è difettosa o in presenza di una notevole traspirazione, evitando in tal modo, l’abbassamento del grado di vuoto sulle rimanenti ventose dell’impianto, regolarmente in presa col carico.
Il vantaggio che ne deriva è evidente, poiché con questo sistema non si è più vincolati al posizionamento o all’esclusione delle ventose non interessate alla presa.
Su questi portaventose possono essere assemblate ventose con diametro minimo di 10 mm e massimo di 50 mm, purché dotate di supporto filettato maschio da 1/8” gas.
Codici prodotto: 209935
Le caratteristiche tecniche sono pressoché le stesse dei portaventose mini; si differenziano per il gambo in ottone che è a sezione esagonale e per la relativa bussola di guida in acciaio, che ha il foro esagonale.
Questa conformazione impedisce al gambo di ruotare sul proprio asse e, di conseguenza, impedisce la rotazione anche alla ventosa con supporto, avvitata su di esso.
Sono adatti per ventose con supporto maschio o femmina, con diametro minimo di 10 mm e massimo di 60 mm, ma, in particolare, sono stati studiati per l’installazione di ventose rettangolari, concave ed ellittiche.
Codici prodotto: 209508 209528 209538
Questi portaventose hanno le stesse caratteristiche tecniche dei portaventose mini.
Sono dotati di un sensore magnetico che ha la funzione di dare un segnale elettrico all’automatismo, ogni volta che la ventosa esegue effettivamente la presa.
Per questa loro caratteristica, ne è consigliato l’impiego su manipolatori contapezzi, macchine inscatolatrici e in tutti quei casi in cui sia richiesta l’assoluta garanzia della presenza dell’oggetto preso. Progettati per la presa di tavolette di cioccolato, snack, brioche e prodotti similari, sono attualmente realizzati nella versione rappresentata in questa pagina; su richiesta, sono comunque realizzabili anche con ventose diverse.
Codici prodotto: 209902 209903
Sono semplici bussole filettate in ottone nichelato, con dadi di serraggio per la regolazione in altezza e con le estremità filettate: una per assemblare la ventosa con supporto, l’altra per il raccordo rapido di collegamento al tubo d’aspirazione.
Codici prodotto: 207001 207005
Costruiti in modo semplice e razionale, pur garantendo il massimo della robustezza e durata, i portaventose semplici sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato in acciaio, munito di due dadi esagonali, per il montaggio rapido del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere nel contempo una pressione costante col carico da sollevare;
- Un raccordo rapido per l’allacciamento al tubo d’aspirazione.
Le corse effettive di molleggio sono:
- Per la quota C= 28 mm corsa 16 mm
- Per la quota C= 65 mm corsa 49 mm
- Per la quota C= 95 mm corsa 74 mm
Codici prodotto: 022510 023010 023510 022515 023015 022724 023024 023236 023515 024015 024510 026010 024515 025020 026528 025040 027540 0210040 0210050 025615 026515 027624 029024 0211024 028020 028510 028515 0211010 0211015
Le corse effettive di molleggio sono:
- Per la quota C= 28 mm corsa 16 mm
- Per la quota C= 65 mm corsa 49 mm
- Per la quota C= 95 mm corsa 74 mm
Codici prodotto: 022023 022219 023426 022535 023032 024042 023050 023099 023055 024030 025030 026030 028530 024050 024060 025050 026050 028550 024328 025053 025250 025335 025630 027530 027542
Portaventose semplici con attacchi filettati maschio e femmina
Anche questi portaventose semplici hanno le stesse caratteristiche e offrono le stesse prestazioni di quelli precedentemente descritti; si distinguono per il gambo in ottone, la cui estremità, per il fissaggio della ventosa, è filettata maschio o femmina.
Le ventose da assemblare su questi portaventose dovranno necessariamente essere munite di supporto filettato adatto.
Le corse effettive di molleggio sono:
- Per la quota C= 28 mm corsa 16 mm
- Per la quota C= 65 mm corsa 49 mm
- Per la quota C= 95 mm corsa 74 mm
Codici prodotto: 020828 020865 020895 020828M 020865M 020895M 021028 021065 021095 021028M 021065M 021095M 021128 021165 021195 021128M 021165M 021195M 021228 021265 021295 021228M 021265M 021295M
Offrono le stesse prestazioni tecniche dei portaventose semplici; li caratterizza un tastatore, solidale a un otturatore conico, che ha la funzione di aprire l’aspirazione e quindi di creare il vuoto, solamente quando la ventosa va a contatto con il carico da sollevare.
Le corse effettive di molleggio sono:
- Per la quota C= 28 mm corsa 16 mm
- Per la quota C= 65 mm corsa 49 mm
- Per la quota C= 95 mm corsa 74 mm
Codici prodotto: 034510 036010 036515 038020 038510 038515 0311010
Portaventose semplici con tastatore, senza molleggio
La loro funzione è la stessa dei portaventose semplici con tastatore precedentemente descritti, solo che, per ridurre ulteriormente le dimensioni d’ingombro, sono stati privati della molla di ammortizzamento, della bussola filettata con dadi per il fissaggio all’automatismo e del raccordo rapido.
Questo tipo di portaventose deve essere assemblato direttamente sul collettore del vuoto, mediante il codolo filettato maschio ricavato nella parte terminale.
Codici prodotto: 034511 036011 036516 038021 038511 038516 0311011 035041 037541 0310041 0310051
Portaventose semplici con valvola autoescludente incorporata
Oltre ad avere tutte le caratteristiche tecniche dei portaventose semplici, hanno in più una valvola autoescludente incorporata.
La valvola autoescludente ha la funzione di chiudere automaticamente l’aspirazione, quando la ventosa non appoggia sulla superficie del carico da prelevare, oppure, quando la presa è difettosa o in presenza di una notevole traspirazione, evitando in tal modo l’abbassamento del grado di vuoto sulle rimanenti ventose dell’impianto, regolarmente in presa col carico.
Il vantaggio che ne deriva è evidente, poiché con questo sistema non si è più vincolati al posizionamento o all’esclusione delle ventose non interessate alla presa.
Su questi portaventose possono essere assemblate ventose con diametro minimo di 35 mm e massimo di 85 mm, purché dotate di supporto filettato maschio da 1/4” gas.
Le corse effettive di molleggio sono:
- Per la quota C= 28 mm corsa 16 mm
- Per la quota C= 65 mm corsa 49 mm
- Per la quota C= 95 mm corsa 74 mm
Codici prodotto: 029928 029965 029995
Le caratteristiche tecniche e meccaniche sono le stesse dei portaventose semplici; l’aggiunta di un giunto snodato in acciaio temprato consente alle ventose piane installate su questi portaventose, di adattarsi su carichi da sollevare con superfici leggermente inclinate o di compensare eventuali errori di perpendicolarità che sovente si riscontrano tra il portaventose e il supporto di fissaggio dell’automatismo.
Le corse effettive di molleggio sono:
- Per la quota C= 28 mm corsa 16 mm
- Per la quota C= 65 mm corsa 49 mm
- Per la quota C= 95 mm corsa 74 mm
Codici prodotto: 026520 028520 0211020 0211022
Le caratteristiche tecniche sono pressoché le stesse dei portaventose semplici precedentemente descritti; si differenziano per il gambo in ottone, che è a sezione esagonale e per la relativa bussola guida d’acciaio che ha anch’essa il foro esagonale.
Questa conformazione impedisce al gambo di ruotare sul proprio asse e, di conseguenza, anche alla ventosa assemblata su di esso.
La bussola guida è dotata di due ghiere con filettatura fine per garantire una buona precisione di fissaggio del portaventose all’automatismo.
Sono adatti per ventose con un diametro minimo di 45 mm e massimo di 110 mm, ma in particolare sono stati progettati per l’assemblaggio di ventose rettangolari, concave o ellittiche.
Le corse effettive di molleggio sono:
- Per la quota C= 28 mm corsa 16 mm
- Per la quota C= 65 mm corsa 49 mm
- Per la quota C= 95 mm corsa 74 mm
Codici prodotto: 029528 029565 029595 0295281/4 0295651/4 0295951/4
Sono semplici bussole filettate in ottone nichelato, con ghiere di serraggio per la regolazione in altezza e con le estremità filettate maschio o femmina: una per assemblare la ventosa con supporto e l’altra per il raccordo rapido di collegamento al tubo d’aspirazione.
Codici prodotto: 029101 029105 029106
Progettati per il sollevamento e la movimentazione di carichi pesanti e per sopportare un lavoro gravoso e continuativo in ambienti particolarmente polverosi o umidi, i portaventose speciali sono costituiti da:
- Un gambo in acciaio cromato per il fissaggio della ventosa.
- Una bussola filettata in ottone, con boccole autolubrificanti, munita di due ghiere per il fissaggio del portaventose all’automatismo.
- Una molla per ammortizzare l’impatto della ventosa col carico da sollevare.
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
Codici prodotto: 068510 068515 069024 0610040 0610050 0611010 0611015 0611024 0615010 0615036 0615015 0620010 0625010 0622010OF 0622010NF 0622010A 0630010 0635010
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
Codici prodotto: 067542 0611030 0615030 0618030 0611058 0615074 0625030
Hanno le stesse caratteristiche meccaniche dei portaventose speciali; l’aggiunta di un tastatore, solidale a un otturatore conico, ha la funzione di aprire l’aspirazione e quindi di creare il vuoto, solamente quando la ventosa va a contatto con il carico da sollevare.
L’impiego di questi portaventose, evita l’installazione di rubinetti sulle tubazioni del vuoto ed è consigliato in tutti quei casi dove esiste la possibilità che non tutte le ventose vadano a contatto con il carico da sollevare (o perché il carico non è uniforme o perché in parte mancante).
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
Codici prodotto: 068520 068522 0611020 0611022 0615020
Le caratteristiche tecniche e meccaniche, sono le stesse dei portaventose speciali; hanno in più una valvola tastatrice che, applicata al supporto della ventosa, ha la funzione di aprire l’aspirazione e quindi di creare il vuoto, solamente quando la ventosa va a contatto con il carico da sollevare.
L’impiego di questi portaventose, consente di evitare l’installazione di rubinetti sulle tubazioni del vuoto ed è consigliato in tutti quei casi in cui esiste la possibilità che non tutte le ventose vadano a contatto con il carico da sollevare (o perché il carico non è uniforme o perché in parte mancante).
La valvola tastatrice di cui sono dotati, può essere applicata, senza alcuna modifica, anche ai portaventose speciali snodati.
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
Codici prodotto: 0615022 0620020 0625020 0630020 0635020
Portaventose speciali con valvola autoescludente incorporata
Hanno tutte le caratteristiche tecniche dei portaventose speciali, con in più, una valvola autoescludente incorporata.
La valvola autoescludente ha la funzione di chiudere automaticamente l’aspirazione, quando la ventosa non appoggia sulla superficie del carico da sollevare, quando la presa è difettosa o quando si trova in presenza di una grande traspirazione. In questo modo si evita l’abbassamento del grado di vuoto sulle rimanenti ventose dell’impianto, regolarmente in presa con il carico.
Il vantaggio che ne deriva è evidente, poiché con questi portaventose non si è più vincolati al posizionamento o all’esclusione delle ventose non interessate alla presa.
Su questi portaventose si possono assemblare ventose con diametro minimo di 85 mm e massimo di 150 mm, purché dotate di supporto filettato femmina da 3/8” gas.
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
Codici prodotto: 069955 0699110
Muniti di uno speciale giunto a snodo in acciaio temprato, questi portaventose consentono alla ventosa di adattarsi alla superficie del carico da sollevare, anche se non perfettamente parallela al piano della ventosa stessa o di compensare eventuali errori di perpendicolarità che sovente si riscontrano tra il portaventose ed il supporto di fissaggio dell’automatismo.
Le caratteristiche tecniche e meccaniche, sono le stesse dei portaventose speciali precedentemente descritti.
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
Codici prodotto: 0611012 0611017 0615012 0615017 0620012 0625012 0622012OF 0622012NF 0622012A 0630012 0635012
La movimentazione di lastre di marmo e di vetro, viene normalmente fatta con ventose che le prelevano da un piano orizzontale per posizionarle verticalmente o viceversa.
Per ridurre al minimo il braccio di leva che si viene a creare tra la ventosa e la bussola di fissaggio all’automatismo durante la rotazione delle lastre e l’eventuale slittamento delle stesse sulle ventose, sono stati realizzati questi portaventose speciali snodati con corsa di molleggio ridotta.
Hanno tutte le caratteristiche tecniche dei portaventose speciali in precedenza descritti, ma con dimensioni d’ingombro ridottissime, ottenute ricavando la sede del giunto a snodo nel supporto della ventosa, riducendo la lunghezza del gambo in acciaio alla effettiva corsa di molleggio e modificando la bussola d’ottone, per consentirne l’avvitamento diretto all’automatismo.
Inoltre, uno speciale tappetino plastico antiscivolo, fissato al supporto della ventosa, ha la funzione di impedire lo slittamento del carico sollevato.
La corsa effettiva di molleggio è:
- Per la quota C= 29 mm corsa 13 mm
Codici prodotto: 0611042 0612742 0615042
Portaventose speciali antirotativi in acciaio inox
Progettati per il settore robot-automotive, sono in grado di offrire ottime soluzioni alle varie problematiche di manipolazione riscontrate sui movimentatori a depressione, in tutti i settori dell’industria.
Oltre alle caratteristiche dei portaventose speciali prima descritti, si differenziano per il gambo in acciaio inox, che è a sezione esagonale, come esagonale è il foro della bussola di guida in ottone; questa conformazione impedisce al gambo di ruotare sul proprio asse e, di conseguenza, anche alla ventosa assemblata su di esso.
La bussola di guida è dotata di due ghiere con filettatura fine, per garantire una buona precisione di fissaggio del portaventose all’automatismo.
Inoltre, le due estremità del gambo, anch’esse in acciaio inox, sono filettate, maschio o femmina e sono intercambiabili; ad una estremità viene avvitato il raccordo rapido diritto per il collegamento al tubo d’aspirazione, all’altra verrà assemblata la ventosa con supporto, prescelta.
Sono adatti per ventose con un diametro minimo di 40 mm e massimo di 200 mm, ma in particolare, sono indispensabili per l’assemblaggio di ventose rettangolari ed ellittiche.
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
Codici prodotto: 065580 065581 065582 0611080 0611081 0611082
Portaventose speciali antirotativi con supporto sferico orientabile
Oltre alle caratteristiche dei portaventose speciali antirotativi prima descritti, questi sono dotati di uno snodo sferico in nylon orientabile, che consente di posizionare e mantenere la ventosa nel punto desiderato.
Il loro supporto di fissaggio all’automatismo, è realizzato in alluminio ed è composto da due parti che, serrate fra loro mediante viti, consentono di bloccare lo snodo sferico, mantenendo così posizionato il portaventose.
Sono adatti per ventose con un diametro minimo di 40 mm e massimo di 200 mm, ma in particolare, sono indispensabili per l’assemblaggio di ventose rettangolari ed ellittiche.
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
Codici prodotto: 0655100 0655101 0655102 06110100 06110101 06110102 0655110 0655111 0655112 0655113 0655114 0655115 0655116 06110110 06110111 06110112 06110113 06110114 06110115 06110116
Tutti i portaventose speciali descritti in precedenza, possono essere forniti nella versione con doppio molleggio.
La bussola di fissaggio del portaventose è posta fra due molle: quella inferiore, ha lo scopo di ammortizzare l’impatto della ventosa con il carico da sollevare, durante la fase di accostamento, mentre quella superiore serve ad ammortizzare l’urto della bussola con la parte terminale del portaventose e a caricare gradualmente la ventosa durante la fase di sollevamento.
Il loro impiego è consigliato quando il carico da sollevare è molto pesante, rigido e con scarsa planarità.
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
Codici prodotto: 068513 068517 0611013 0611016 0615013 0615018 0620013 0625013 0622013OF 0622013NF 0622013A 0630013 0635013
Portaventose speciali snodati con doppio molleggio
Muniti di uno speciale giunto a snodo in acciaio temprato, questi portaventose consentono alla ventosa di adattarsi alla superficie del carico da sollevare anche se non perfettamente parallela al piano della ventosa stessa o di compensare eventuali errori di perpendicolarità che sovente si riscontrano tra il portaventose e il supporto di fissaggio dell’automatismo.
La bussola di fissaggio del portaventose è posta fra due molle: quella inferiore, ha lo scopo di ammortizzare l’impatto della ventosa con il carico da sollevare, durante la fase di accostamento, mentre quella superiore serve ad ammortizzare l’urto della bussola con la parte terminale del portaventose e a caricare gradualmente la ventosa durante la fase di sollevamento.
Sono particolarmente consigliati per la movimentazione di carichi molto pesanti, rigidi e con scarsa planarità.
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
Codici prodotto: 0611014 0611018 0615014 0615019 0620014 0625014 0622014OF 0622014NF 0622014A 0630014 0635014
I giunti a snodo sferico di nostra produzione, sono realizzati in acciaio temprato.
Assemblati ai portaventose, hanno la funzione di compensare disassamenti, errori di ortogonalità e di complanarità, che sovente si riscontrano tra le ventose e la superficie del carico da sollevare.
Codici prodotto: GSM8 GSM12 GSM16
I supporti illustrati e descritti in queste due pagine sono realizzati in lamiera d’acciaio zincata e servono per fissare i vari tipi di portaventose all’automatismo, costituito generalmente da un telaio di tubi a sezione quadra.
La vite o la maniglia di cui sono dotati, servono a bloccare rapidamente il supporto nella posizione desiderata.
Codici prodotto: SFP01 SFP02 SFP03 SFP04 SFP05 SFP06 SFP07
Giunti a snodo sferico con connessione vuoto assiale
Questa serie di giunti è stata progettata per essere installata sulle ventose con supporto, in particolar modo quelle piane o con poco labbro, per consentire loro di adattarsi facilmente alla superficie di presa del carico da prendere, anche se non perfettamente parallela al piano della ventosa stessa o per compensare eventuali errori di perpendicolarità che sovente si riscontrano tra il portaventose ed il supporto di fissaggio dell’automatismo.
La connessione del vuoto è assiale e la tenuta è garantita da una guarnizione speciale, sempre a contatto con lo snodo sferico.
La ventosa installata su di essi è libera di ruotare sul proprio asse di 360° e di inclinarsi fino a 15°.
I giunti sono realizzati interamente in ottone, ad esclusione del perno sferico e della sua ghiera di trattenimento che sono in acciaio inox.
Il loro fissaggio alla ventosa può essere fatto tramite la connessione filettata femmina o maschio, indifferentemente.
Codici prodotto: GSL1/8 GSL1/4 GSL 3/8 GSL1/2
- Dimensioni e pesi ridottissimi
- Gambi e molle in acciaio inox
- Bussole autolubrificanti integrate nel manicotto filettato, a garanzia di un perfetto scorrimento del gambo e di una lunga durata
- Indicati per Pick and Place e manipolatori per scarico di oggetti plastici dalle presse di stampaggio
- Disponibili in diverse versioni, con o senza raccordo
- Adatti per tutte le ventose con supporto maschio M5
Codici prodotto: 208005 208005SR 208005RR
Portaventose mini con attacchi filettati maschio e femmina
I portaventose mini illustrati in questa pagina hanno le medesime caratteristiche di quelli descritti in precedenza; si differenziano per il gambo in ottone, che ha una connessione filettata femmina da 1/8” e da ¼” gas, per l’installazione di sole ventose con supporto filettato maschio e la connessione del vuoto che può essere radiale o assiale, a scelta.
Codici prodotto: 200635 200735 201038 201048 201038M 201048M 201058M 208025 208015 208020
Portaventose speciali con attacchi filettati maschio e femmina
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm 37 mm
- Per la quota C= 110 mm 84 mm
Codici prodotto: 061255M 0612110M 061255 0612110 061155M 0611110M 061355M 0613110M 061455M 0614110M 061555M 0615110M
Portaventose speciali antirotativi con attacco filettato maschio
Le corse effettive di molleggio sono:
- Per la quota C= 55 mm corsa 37 mm
- Per la quota C= 110 mm corsa 84 mm
Codici prodotto: 065590 065591 065592 065593 065594 065595 065596 0611090 0611091 0611092 0611093 0611094 0611095 0611096
Vacuostato dalle ridottissime dimensioni, ha la funzione di dare un segnale elettrico al raggiungimento di un determinato grado di vuoto regolabile.
Il differenziale di pressione esistente tra il valore massimo impostato e quello di ripristino del segnale a riposo è di 50 ÷ 60 mbar e non è regolabile.
È consigliato in tutti quei casi in cui è necessario un segnale elettrico al raggiungimento di un certo grado di vuoto, per motivi di sicurezza, per l’avvio di un ciclo di lavoro, per il controllo di presa delle ventose, ecc.
Codice prodotto: 120210
Questi piccoli apparecchi, accuratamente tarati e a temperatura compensata, sono in grado di fornire un segnale digitale molto preciso, al valore di misurazione massimo impostato.
Il punto di commutazione, compreso entro il valore della scala, è facilmente programmabile tramite una vite di regolazione posta sulla parte superiore dell’apparecchio; un LED rosso, in prossimità della vite, indica lo stato di commutazione del segnale digitale in uscita.
Il differenziale di pressione (isteresi) esistente tra il valore massimo impostato e quello di ripristino del segnale a riposo è pari al 2% del valore impostato e non è regolabile.
Sono costituiti da un involucro di policarbonato, entro il quale è racchiuso il sensore e il circuito elettrico e da un raccordo o da un piccolo collettore d’alluminio, con le connessioni del vuoto.
L’art. 12 05 10, inoltre, può essere ruotato liberamente, senza doverlo svitare dalla connessione del vuoto, per orientarlo nella posizione desiderata.
Il collegamento al vuoto può essere eseguito tramite connessioni M5, maschio o femmina, mentre l’allacciamento elettrico è fattibile tramite il cavo a tre fili conduttori, di cui sono dotati.
I vacuostati mini digitali sono adatti per il controllo di aria asciutta e gas non corrosivi.
Sono consigliati in tutti quei casi dove sia richiesto un segnale al raggiungimento di un certo grado di vuoto, impostato per motivi di sicurezza, per l’avvio di un ciclo di lavoro, per il controllo di presa delle ventose, ecc.
Codici prodotto: 120510P 120510N 120511P 120511N
Racchiusi in un robusto contenitore di ABS, i vacuostati e i pressostati digitali risultano compatti ed estremamente leggeri; queste caratteristiche ne consentono l’installazione a bordo dell’automatismo e in prossimità dell’utilizzo.
Questi apparecchi, accuratamente tarati e a temperatura compensata, sono in grado di fornire valori di misurazione molto precisi. I valori rilevati vengono visualizzati sul display, rendendo superfluo l’impiego di un vuotometro. Due LED, uno rosso ed uno verde, integrati sul pannellino comandi, indicano lo stato di commutazione dei due segnali digitali in uscita.
Le due uscite di commutazione sono completamente indipendenti.
I punti di commutazione compresi entro i valori delle scale, come pure l’isteresi da 0 al 100% del valore impostato, sono facilmente programmabili tramite pulsantini posti sul pannellino comandi.
Sono inoltre programmabili altre funzioni aggiuntive quali la comparazione tra due valori, contatti NO e NC, scelta dell’unità di misura, blocco dei valori e delle funzioni programmate, inversione del display, ecc. Gli apparecchi possono essere ruotati liberamente, senza doverli svitare dalle connessioni del vuoto o della pressione, per orientare il display nella posizione desiderata.
Il collegamento al vuoto o alla pressione può essere eseguito tramite una connessione con duplice filettatura da G 1/8” maschio o M5 femmina. L’allacciamento elettrico è a innesto con presa filettata M8-4 pin; a richiesta è fornibile il cavo di collegamento in PUR, con apposito connettore assiale o radiale. I vacuostati e i pressostati digitali sono adatti per la misurazione ed il controllo di aria asciutta e gas non corrosivi.
Sono consigliati in tutti quei casi dove sia richiesto un segnale al raggiungimento dei valori massimo e minimo, impostati per ragioni di sicurezza, per l’avvio di un ciclo di lavoro, per il controllo di presa delle ventose, ecc. Inoltre, con la funzione isteresi, è possibile gestire l’alimentazione dell’aria compressa ai generatori di vuoto, consentendo un notevole risparmio energetico.
Codici prodotto: 121010 122511 001220 001221 001222
Al raggiungimento di un certo grado di vuoto pre-tarato, queste valvole immettono aria atmosferica nel circuito, per impedire l’aumento del valore impostato e per mantenerlo costante.
Possono essere utilizzate come regolatori solamente su circuiti con una sola pompa per vuoto e un solo utilizzo (o più utilizzi operanti, però, tutti allo stesso grado di vuoto).
Nella maggior parte dei casi, le valvole di regolazione del vuoto sono impiegate con funzione di valvole di sicurezza, da applicare a serbatoi o a recipienti non collaudati alle alte depressioni e a sistemi di presa con ventose.
La regolazione del grado di vuoto si ottiene ruotando la bussola zigrinata nei due sensi; la fine filettatura di cui è dotata la valvola, garantisce una taratura molto precisa.
I valori della temperatura entro i quali le valvole possono operare, vanno da -20 °C a +120 °C.
Codici prodotto: 040110 040210 040310 040410 040510 040110I 040210I 040310I 040410I 040510I
Racchiusi in un robusto contenitore di ABS, i vacuostati ed i pressostati digitali risultano compatti ed estremamente leggeri; queste caratteristiche ne consentono l’installazione a bordo dell’automatismo e in prossimità dell’utilizzo.
Questi apparecchi, accuratamente tarati e a temperatura compensata, sono in grado di fornire valori di misurazione molto precisi. I valori rilevati vengono visualizzati sul display, rendendo superfluo l’impiego di un vuotometro. Due LED, uno rosso ed uno verde, integrati sul pannellino comandi, indicano lo stato di commutazione dei due segnali digitali in uscita.
Le due uscite di commutazione sono completamente indipendenti.
I punti di commutazione compresi entro i valori delle scale, come pure l’isteresi, sono facilmente programmabili tramite pulsantini posti sul pannellino comandi.
Sono inoltre programmabili altre funzioni aggiuntive quali la comparazione tra due valori, contatti NO e NC, scelta dell’unità di misura, blocco dei valori e delle funzioni programmate, ecc.
Il collegamento al vuoto o alla pressione può essere eseguito tramite una duplice connessione con filettatura da G 1/8” femmina, mentre l’allacciamento elettrico è fattibile tramite il cavo a quattro fili conduttori, di cui sono dotati. I vacuostati e i pressostati digitali sono adatti per la misurazione ed il controllo di aria asciutta e gas non corrosivi.
Sono consigliati in tutti quei casi dove sia richiesto un segnale al raggiungimento dei valori massimo e minimo, impostati per ragioni di sicurezza, per l’avvio di un ciclo di lavoro, per il controllo di presa delle ventose, ecc. Inoltre, con la funzione isteresi, è possibile gestire l’alimentazione dell’aria compressa ai generatori di vuoto, consentendo un notevole risparmio energetico.
Codici prodotto: 122010P 123510P
Cambia la conformazione di questi vacuostati digitali rispetto quelli precedentemente descritti, da cilindrico a parallelepipedo, ma il contenitore in cui sono racchiusi, è sempre in ABS e anch’essi risultano particolarmente compatti ed estremamente leggeri per consentirne l’installazione a bordo dell’automatismo e in prossimità dell’utilizzo.
Questi apparecchi, accuratamente tarati, sono in grado di fornire valori di misurazione molto precisi. I valori rilevati vengono visualizzati sul display, rendendo superfluo l’impiego di un vuotometro.
Due LED, uno rosso e uno verde, integrati sul pannellino comandi, indicano esattamente lo stato di commutazione dei segnali digitali e analogici, in uscita. Le uscite di commutazione sono completamente indipendenti. I punti di commutazione compresi entro i valori delle scale, come pure l’isteresi da 0 al 100% del valore impostato, sono facilmente programmabili tramite i pulsantini posti sul pannellino comandi.
Sono inoltre programmabili altre funzioni aggiuntive quali la comparazione tra due valori, contatti NO e NC, scelta dell’unità di misura, blocco dei valori e delle funzioni programmate, ecc.
Il collegamento al vuoto può essere eseguito tramite una connessione con duplice filettatura da G 1/8” maschio o M5 femmina.
L’allacciamento elettrico per l’art. 12 30 10 è ad innesto con presa filettata M8-4 pin; a richiesta è fornibile il cavo di collegamento in PUR, con apposito connettore assiale o radiale.
L’art. 12 30 10 A, invece, ha già il cavo di collegamento in PUR integrato, lungo 2 metri. Il campo di regolazione del vacuostato 12 30 10 è da 0 a -1 bar, con due uscite digitali PNP impostabili tramite Teach-in.; il campo di regolazione dell’art. 12 30 10 A, pur essendo anch’esso compreso tra 0 e -1 bar, è invece possibile interfacciarlo con logiche esterne, tramite un’uscita analogica da 1 a 5 volt e due uscite digitali PNP.
Questa serie di vacuostati digitali sono adatti per la misurazione ed il controllo di aria asciutta e gas non corrosivi. Sono consigliati in tutti quei casi in cui sia richiesto un segnale al raggiungimento dei valori massimi e minimi, impostati per ragioni di sicurezza, per l’avvio di un ciclo di lavoro, per il controllo di presa delle ventose, ecc. Inoltre, con la funzione isteresi, è possibile gestire l’alimentazione dell’aria compressa ai generatori di vuoto, consentendo un notevole risparmio energetico.
Codici prodotto: 123010A 123010
Vacuostati e pressostati digitali con display a due colori
Questi dispositivi sono racchiusi in un robusto contenitore di ABS e, accuratamente tarati e a temperatura compensata, sono in grado di fornire valori di misurazione molto precisi.
I valori rilevati vengono visualizzati sul display principale a due colori, rosso e verde, programmabile dall’utente, per impostare condizioni differenti; i valori d’impostazione si possono osservare in modo semplice su un display secondario, ricavato sul pannellino comandi. Due indicatori luminosi, relativi alle uscite 1 e 2, indicano lo stato di commutazione dei due segnali digitali e quello analogico, in uscita. Le uscite di commutazione sono completamente indipendenti.
I punti di commutazione compresi entro i valori delle scale, come pure l’isteresi, sono facilmente programmabili tramite pulsantini posti sul pannellino comandi.
Sono inoltre programmabili altre funzioni aggiuntive quali la comparazione tra due valori, contatti NO e NC, scelta dell’unità di misura, blocco dei valori e delle funzioni programmate, ecc. Il collegamento al vuoto può essere eseguito tramite una duplice connessione con filettatura da G 1/8” maschio o M5 femmina, mentre l’allacciamento elettrico è fattibile tramite un cavo dati rimovibile e di rapida installazione, in dotazione.
I vacuostati e pressostati digitali sono adatti per la misurazione ed il controllo di aria asciutta e di gas non corrosivi. Sono consigliati in tutti quei casi dove sia richiesto un segnale al raggiungimento dei valori massimi e minimi impostati per ragioni di sicurezza, per l’avvio di un ciclo di lavoro, per il controllo di presa delle ventose, ecc. Inoltre, con la funzione isteresi, è possibile gestire l’alimentazione dell’aria compressa ai generatori di vuoto, consentendo un notevole risparmio energetico.
Codici prodotto: 124010 124012 124020 001240 001241 001242 001243
Ventose d’aspirazione per stampi a infusione di resina
Le ventose di aspirazione, appoggiate alla connessione degli stampi per infusione di resina, consentono un rapido collegamento al vuoto e ne garantiscono la perfetta tenuta.
Sono realizzate in gomma siliconica e il loro supporto è in alluminio anodizzato. Su queste ventose è possibile assemblare valvole manuali a due vie, raccordi a innesto rapido o semplicemente dei raccordi per tubi flessibili.
Sono disponibili nelle due versioni illustrate ma, su richiesta, possono essere fornite con dimensioni e conformazioni diverse.
Codici prodotto: 088515S1/2 088515S3/4
Le valvole tastatrici sono costituite da un corpo cilindrico di ottone, di color naturale o cromato, a seconda degli articoli, da un tastatore d’acciaio solidale ad un otturatore conico, da una molla di contrasto e da un dischetto in nylon, che ha la funzione di distribuire la spinta della molla su una superficie di contatto maggiore, evitando così antiestetiche impronte sul carico da prendere.
Collegate al vuoto, sono normalmente chiuse.
La loro funzione è quella di aprire l’aspirazione e quindi di creare il vuoto, solamente quando il tastatore va a contatto con la superficie di presa.
Sono disponibili in diverse versioni e sono tutte adatte alle ventose di nostra produzione.
Codici prodotto: 190110 190111 190112 190210 190310 190410
Queste valvole sono costituite da un corpo in alluminio anodizzato, da un perno in acciaio solidale ad un otturatore conico e da una molla di contrasto.
Collegate al vuoto sono normalmente chiuse.
La loro funzione è quella di aprire l’aspirazione e quindi di creare il vuoto, solamente quando il perno viene azionato da una camme o da un qualsiasi altro organo meccanico.
Possono essere impiegate in alternativa alle valvole tastatrici, quando queste ultime non sono assemblabili sulle ventose.
Codice prodotto: 190230
La funzione delle valvole con otturatore a sfera è quella di aprire l’aspirazione e quindi, di creare il vuoto nelle ventose su cui sono applicate, solamente quando il carico da trattenere va ad azionare la sfera di tenuta.
Sono costituite da un corpo in alluminio anodizzato, una sfera in nylon con funzione di otturatore, una molla di contrasto calibrata e un tappo filettato di chiusura in ottone.
Opportunamente tarate, garantiscono una perfetta tenuta di vuoto.
Sono consigliate per la realizzazione di piani di staffaggio a depressione.
A richiesta e per quantitativi minimi da definire in fase di ordinazione, è possibile fornirle con dimensioni e materiali diversi.
Codice prodotto: 220110
Sono delle particolari valvole unidirezionali che, opportunamente tarate, consentono il passaggio di un certo quantitativo di fluido, dopodiché, se il flusso continua, si chiudono automaticamente.
Studiate per essere applicate alle ventose, le valvole autoescludenti, in mancanza dell’oggetto da prendere, di una presa difettosa della ventosa o in presenza di perdite, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sulle rimanenti ventose in presa.
Vengono fornite già tarate e perfettamente collaudate, pronte per essere installate.
Sono realizzate in alluminio anodizzato e, su richiesta e per quantitativi minimi da definire in fase di ordinazione, possono essere fornite con dimensioni e materiali diversi.
Codici prodotto: 140105 140110 140115 140210 140310 140510 140111 140211 140311
Sono valvole unidirezionali, costruite in bronzo e in ottone, con guarnizioni di tenuta in gomma nitrilica NBR o, a richiesta, in Viton®, solo per la serie 10 ... 11.
Per praticità di montaggio, sono disponibili in due versioni: orizzontali e verticali.
Applicate sulla bocca d’aspirazione delle pompe per vuoto, all’arresto di queste ultime, le valvole di ritegno impediscono il ritorno d’aria nell’impianto portato in vuoto (tubazioni, serbatoi, autoclavi, sistemi di presa a depressione, ventose, ecc.), garantendo la tenuta ed impedendo il rientro di olio nello statore delle pompe, causa, quest’ultima, di notevoli danni alle palette.
L’impiego delle valvole di ritegno è pertanto obbligatorio su tutte le pompe per vuoto con lubrificazione che non le hanno integrate.
Codici prodotto: 100210 100310 100410 100510 100610 100710 100810 100111 100211 100311 100411 100511 100611 100711 100811
Queste piccole valvole, ad azionamento manuale, sono adatte per intercettare il vuoto ai portaventose e a tutte quelle piccole utenze dove non è possibile installare le elettrovalvole.
Sono costituite da un corpo esagonale in ottone nichelato, da un otturatore sferico d’ottone cromato e da una guarnizione in materiale plastico per garantire la tenuta.
Una levetta, imperniata sull’otturatore sferico, ruotata manualmente di 90°, consente di aprire o di chiudere la valvola con un minimo sforzo.
Codici prodotto: 130111 130211 130311
Le elettrovalvole per vuoto a tre vie di questa serie sono a due posizioni, con otturatori conici servopilotati pneumaticamente.
Possono essere impiegate normalmente chiuse o aperte, indifferentemente.
Sono costituite da un corpo in alluminio anodizzato, nel quale sono ricavate le connessioni di collegamento, da due otturatori in Vulkollan® calzati su uno stelo d’acciaio inox, una membrana in mescola speciale per il servocomando ed una molla per il ritorno degli otturatori; un attuatore, azionato da una bobina elettrica, gestisce l’aria compressa d’alimentazione.
La particolare esecuzione di queste valvole consente di ridurre al minimo gli attriti e le sollecitazioni dinamiche interne; da ciò ne deriva un’alta velocità d’intervento e una garanzia di funzionamento durevole.
La bobina elettrica è standard, interamente plastificata in resina sintetica, esecuzione stagna, classe di isolamento F (fino a 155 °C) a norme VDE, con connessioni elettriche a tre terminali di 6,3 mm, per connettore a norme EN 175301-803 (ex DIN 43650).
Grado di protezione IP 54; IP 65 con connettore inserito.
Tolleranza ammissibile sul valore nominale della tensione: ±10%.
Assorbimento massimo: 20 V.A. in c.a. e 18 W in c.c.
La bobina elettrica è orientabile di 360°. Il connettore è orientabile di 180° sulla bobina e può essere fornito, a richiesta, con Led luminosi, con circuito antidisturbo e/o con protezioni contro le sovratensioni e l’inversione di polarità.
Le elettrovalvole per vuoto a tre vie sono normalmente impiegate per l’intercettazione del vuoto su alimentatori e pallettizzatori a ventose, robots, mettifogli, aprisacchi e in tutti quei casi in cui sia necessario un rapido scambio tra l’aspirazione della pompa per vuoto e l’immissione dell’aria nel circuito, per un veloce ripristino della pressione atmosferica. Caratteristiche tecniche
Pressione d’esercizio: da 0,5 a 3000 mbar assoluti
Pressione al servocomando: vedere tabelle
Temperatura del fluido aspirato: da -5 a +60 °C
Codici prodotto: 070111 070211 070311 070411 070511 070611 070811 070911
Elettrovalvole per vuoto a 3 vie, servopilotate, con bobina elettrica a basso assorbimento
Le elettrovalvole per vuoto a tre vie di questa serie sono a due posizioni, con otturatori conici servopilotati pneumaticamente.
Possono essere impiegate normalmente chiuse o aperte, indifferentemente.
Sono costituite da un corpo in alluminio anodizzato, nel quale sono ricavate le connessioni di collegamento, da due otturatori in Vulkollan® calzati su uno stelo d’acciaio inox, una membrana in mescola speciale per il servocomando e una molla per il ritorno degli otturatori; un elettropilota, azionato da una bobina elettrica integrata, gestisce l’aria compressa d’alimentazione.
La particolare esecuzione di queste valvole consente di ridurre al minimo gli attriti e le sollecitazioni dinamiche interne; da ciò, ne deriva un’alta velocità d’intervento e una garanzia di funzionamento durevole.
La bobina elettrica dell’elettropilota è interamente plastificata in resina sintetica, esecuzione stagna, classe di isolamento F (fino a 155 °C) a norme VDE, con connessioni elettriche a due terminali di 3 mm, per connettore micro a norme EN 175301-803 (ex DIN 43650) - C.
Grado di protezione IP 54; IP 65 con connettore inserito.
Sono disponibili per tensioni di 12-24V/50-60Hz e 12-24V/CC.
Tolleranza ammissibile sul valore nominale della tensione: ±10%.
Potenza elettrica massima: 2 W
Il connettore è orientabile di 180° sulla bobina e può essere fornito, a richiesta, con Led luminosi, con circuito antidisturbo e/o con protezioni contro le sovratensioni e l’inversione di polarità.
Un dispositivo a pulsante, integrato nell’elettropilota, consente di aprire e chiudere l’elettrovalvola manualmente.
Le elettrovalvole per vuoto a 3 vie sono normalmente impiegate per l’intercettazione del vuoto su alimentatori e pallettizzatori a ventose, robot, mettifogli, aprisacchi e in tutti quei casi in cui sia necessario un rapido scambio tra l’aspirazione della pompa per vuoto e l’immissione dell’aria nel circuito, per un veloce ripristino della pressione atmosferica. Caratteristiche tecniche
Pressione d’esercizio: da 0,5 a 3000 mbar assoluti
Pressione al servocomando: vedere tabelle
Temperatura del fluido aspirato: da -5 a +60 °C
Codici prodotto: 070113 070213 070313 070413 070513 070613 070813 070913
Filtri di aspirazione in linea, con cartuccia in carta FCL
Trattasi di piccoli filtri in linea, in grado di trattenere impurità e polveri finissime, interferendo sulla portata in modo trascurabile. Grazie alle loro ridotte dimensioni, è possibile installarli direttamente sulle tubazioni del vuoto, in prossimità degli utilizzi (ventose, sistemi di staffaggio a depressione e similari), per un filtraggio frazionato e per un maggior controllo visivo di tutti i punti d’aspirazione dell’impianto.
Sono costituiti da un corpo cilindrico in plexiglas trasparente, chiuso da due flange in alluminio anodizzato trattenute da anelli seeger, nelle quali sono ricavate le connessioni filettate femmina o maschio e alloggiate le guarnizioni di tenuta; al loro interno, è racchiusa la cartuccia filtrante in carta speciale trattata, con un grado di filtrazione pari a 7 μ, pieghettata per aumentarne la superficie filtrante. I filtri sono ispezionabili mediante la semplice asportazione di una delle due flange. A causa dell’elemento filtrante in carta, è sconsigliato l’impiego di questi filtri in presenza di vapori o condense d’acqua e d’olio. Caratteristiche tecniche
Pressione d’esercizio: da 0,5 a 3000 mbar assoluti
Temperatura del fluido: da -20 a +60 °C
Grado di filtrazione: 7 μ
Codici prodotto: FCL1 FCL2 FCL3 FCL1M FCL2M FCL3M FCL1MF FCL2MF FCL3MF
La funzione di questi filtri è quella di trattenere le impurità e i liquidi, aspirati attraverso le ventose o ai sistemi di staffaggio a depressione, per impedirne l’ingresso alle pompe per vuoto.
Sono costituiti da:
- Un contenitore cilindrico in plexiglas trasparente, con coperchio estraibile, per consentirne l’ispezione e la pulizia.
- Una valvola di ritegno posta sull’aspirazione, per impedire il rientro d’aria nel filtro a pompa ferma.
- Una cartuccia filtrante in rete d’acciaio inox, con un grado di filtrazione pari a 44 μ, anch’essa posta sull’aspirazione, per trattenere il pulviscolo e le impurità solide.
- Una valvola manuale a due vie, per l’intercettazione del vuoto all’utilizzo.
- Una valvola manuale a due vie, per il ripristino della pressione atmosferica all’interno del filtro.
- Un vuotometro radiale, per la lettura diretta del grado di vuoto nel filtro.
- Un interruttore magnetico di livello, con la funzione di arrestare la pompa quando il liquido aspirato supera il livello di sicurezza.
- Un tubo rigido, collegato all’utilizzo, per convogliare sul fondo del contenitore il flusso d’aria e liquido aspirato.
- Una valvola di ritegno, posta sul fondo del filtro, con la funzione di scaricare automaticamente i liquidi e le impurità aspirate, ogni volta che all’interno del filtro si ripristina la pressione atmosferica.
- Un rubinetto, applicato alla valvola di ritegno sopra descritta, per lo scarico manuale dei liquidi.
- Una robusta staffa metallica, per il fissaggio del filtro a parete. Caratteristiche tecniche
Pressione d’esercizio: da 0,5 a 2000 mbar assoluti
Temperatura del fluido: da -5 a +50 °C
Grado di filtrazione: 60 μ
Codici prodotto: FS5 FS10 FS20 FS25 FS30 FS50
I raccordi illustrati e descritti in questa pagina sono particolarmente indicati per l’allacciamento dei portaventose ai loro collettori e in tutti quei casi in cui sia richiesto un collegamento a fonti di vuoto mediante tubi flessibili lisci, con diametri interni di 4, 6 e 9 mm, il massimo ammissibile nel campo del vuoto, senza rinforzo interno.
Questi raccordi sono del tipo semirapido; il fissaggio del tubo infatti, si ottiene mediante l’avvitamento manuale di una bussola zigrinata, senza l’ausilio di chiavi.
Le connessioni filettate sono maschio o femmina, a secondo dell’esigenza; completano la gamma, i raccordi a L e a T, in grado di offrire ulteriori conformazioni ai collegamenti e i tappi di chiusura, completi di O-ring di tenuta.
I raccordi sono commercializzati in pratiche confezioni da 10 o 50 pezzi e vengono forniti completi delle loro guarnizioni di nylon.
Codici prodotto: RMM5 RM1/8 RM1/4 RM3/8 RF1/8 RF1/4 RF3/8 GNM5 GN1/8 GN1/4 GN3/8 GN1/2 RLM5 RL1/8 RL1/4 RL3/8 RTM5 RT1/8 RT1/4 RT3/8 0015291 001144 001106 001833 0015273
I minidepressori sono delle piccole unità autonome atte alla produzione di vuoto, caratterizzati dalle loro ridotte dimensioni.
Sono costituiti da:
- Un piccolo serbatoio in lamiera d’acciaio saldata, a perfetta tenuta di vuoto.
- Una pompa per vuoto a palette rotative di piccola portata, a secco o lubrificata.
- Un vacuostato mini per la regolazione del massimo grado di vuoto.
- Un vuotometro per la lettura diretta del grado di vuoto.
- Un’apparecchiatura elettrica di comando, racchiusa in apposita cassetta protetta.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato mini, è completamente automatico.
I minidepressori possono essere forniti anche con motori elettrici monofase o in C.C. e sono adatti ad attrezzare piccole unità di lavoro, fisse o mobili, che necessitano di vuoto, quali:
- Carrelli con ventose per il fissaggio e il trasporto di vetri e cristalli.
- Sistemi di staffaggio a depressione per la manutenzione degli sci, per la lavorazione del marmo, per la lucidatura di oggetti in rame, peltro o argento, ecc.
- Paranchi a ventose per il sollevamento di televisori ed elettrodomestici, per l’installazione di vetri nei serramenti, per la posa di piastrelle in ceramica, per l’alimentazione di lamiere alle presse, ecc.
Costruiti di serie in varie capacità e portate, sono costituiti da:
- Un serbatoio orizzontale in lamiera d’acciaio saldata a perfetta tenuta di vuoto.
- Una pompa per vuoto a palette rotative, da scegliersi in base alla capacità d’aspirazione ed il grado di vuoto richiesti.
- Un vacuostato per la regolazione del grado di vuoto entro il quale operare.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Un’apparecchiatura elettrica di comando, racchiusa in apposita cassetta protetta in plastica, per i serbatoi da 25 e 50 litri e metallica a tenuta stagna, per i serbatoi da 100 litri in su.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, è completamente automatico. Il funzionamento della pompa può essere in continuo o in automatico, a scelta dell’utente.
I depressori vengono normalmente impiegati per la movimentazione con ventose, di carichi particolarmente pesanti o di valore, poiché in mancanza di corrente elettrica consentono alle ventose di rimanere in presa ancora per un certo tempo, variabile secondo la capacità del serbatoio.
Sono anche consigliati per l’allacciamento di più macchine utilizzatrici, per centralizzare il vuoto.
Per il consumo energetico, l’uso del depressore risulta particolarmente vantaggioso in entrambi i casi, poiché la pompa entra in funzione solo quando è richiesto il vuoto dalla macchina utilizzatrice.
Costruiti di serie in varie capacità e portate, sono costituiti da:
- Un serbatoio verticale in lamiera d’acciaio saldata a perfetta tenuta di vuoto.
- Una pompa per vuoto a palette rotative, da scegliersi in base alla capacità d’aspirazione e il grado di vuoto richiesti.
- Un vacuostato per la regolazione del grado di vuoto entro il quale operare.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Un’apparecchiatura elettrica di comando, racchiusa in apposita cassetta metallica a tenuta stagna.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, è completamente automatico. Il funzionamento della pompa può essere in continuo o in automatico, a scelta dell’utente.
I depressori sono normalmente impiegati per l’asservimento di più macchine utilizzatrici di vuoto e, per motivi di sicurezza, di movimentatori a ventose, poiché, in mancanza di corrente elettrica, consentono alle ventose di rimanere ancora in presa con il carico sollevato, per un tempo direttamente proporzionale alla capacità del serbatoio.
Per il consumo energetico, in entrambi i casi l’impiego del depressore risulta estremamente vantaggioso, poiché la pompa entra in funzione solamente per ripristinare il vuoto nel serbatoio entro i valori prestabiliti e i suoi interventi dipendono esclusivamente dalla quantità d’aria effettivamente aspirata all’utilizzo.

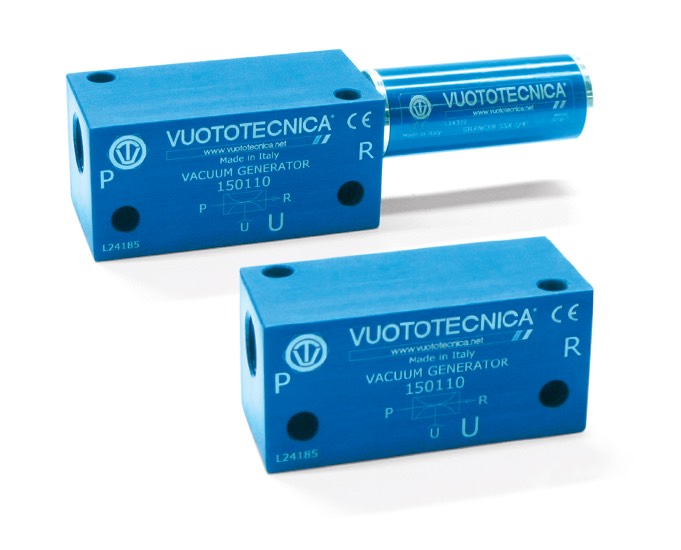

Generatore di vuoto monostadio 15 01 10, 15 01 10 LP e 15 01 15 LP
Il funzionamento dei generatori di vuoto monostadio è basato sul principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata.Interrompendo l’alimentazione dell’aria in P, cessa l’effetto vuoto in U.
La pressione d’alimentazione ottimale dell’aria è normalmentedi 6 bar, ma per i generatori con indicate le lettere LP nel loro articolo, è sufficiente una pressione inferiore a 4 bar per ottenere le migliori prestazioni. Su richiesta, i generatori di vuoto possono essere forniti con silenziatore ad alto abbattimento sonoro, installato sulla connessione di scarico R.
I generatori di vuoto monostadio, sono generalmente impiegati per l’asservimento di ventose, per la presa e la movimentazione di oggetti non porosi e di apparecchiature in cui la richiesta della portata è limitata.
Sono interamente realizzati in alluminio anodizzato, con eiettori in ottone o alluminio, a seconda degli articoli.
Codice prodotto: 150110 150110LP 150115LP

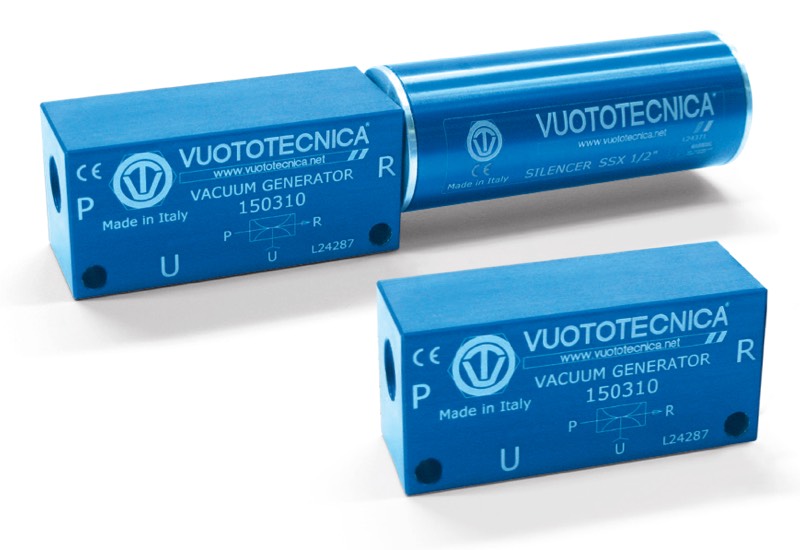

Il funzionamento dei generatori di vuoto monostadio è basato sul principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata.Interrompendo l’alimentazione dell’aria in P, cessa l’effetto vuoto in U.
La pressione d’alimentazione ottimale dell’aria è normalmentedi 6 bar, ma per i generatori con indicate le lettere LP nel loro articolo, è sufficiente una pressione inferiore a 4 bar per ottenere le migliori prestazioni. Su richiesta, i generatori di vuoto possono essere forniti con silenziatore ad alto abbattimento sonoro, installato sulla connessione di scarico R.
I generatori di vuoto monostadio, sono generalmente impiegati per l’asservimento di ventose, per la presa e la movimentazione di oggetti non porosi e di apparecchiature in cui la richiesta della portata è limitata.
Sono interamente realizzati in alluminio anodizzato, con eiettori in ottone o alluminio, a seconda degli articoli.
Codice prodotto: 150310
Generatori di vuoto monostadio VG 03, VG 03 LP e VG 05 LP
Questa serie di generatori di vuoto monostadio, anch’essi basati sul principio Venturi, possono essere forniti per pressioni di alimentazione ottimali di 4 o 6 bar.
La loro conformazione consente di installarli direttamente sull’apparecchio utilizzatore e di impiegarli alla pressione d’alimentazione più idonea, in funzione del grado di vuoto desiderato.
Hanno portate diverse e sono impiegabili in tutti quei sistemi di presa con ventose, per la presa e la movimentazione di oggetti poco porosi e su apparecchiature con richiesta di portata limitata. Sono fornibili, su richiesta, con silenziatore SSX 3/8” R ad alto abbattimento sonoro, installato sullo scarico dell’aria R. Sono interamente realizzati in alluminio anodizzato, con eiettori in ottone o alluminio, a seconda degli articoli.
Codici prodotto: VG03 VG03LP VG05LP
Anche i generatori di vuoto di questa nuova serie, funzionano sfruttando il principio Venturi.
La caratteristica che li distingue dai generatori di vuoto classici, sono le due connessioni per l’aria di alimentazione e il vuoto, poste sul medesimo asse, mentre la connessione di scarico dell’aria aspirata con quella esausta, è ortogonale a esse ed è ricavata sulla circonferenza del generatore.
Questi generatori di vuoto sono facilmente smontabili, il che consente l’accesso e la visibilità di tutti i componenti.
I vantaggi derivanti da questa conformazione sono i minori ingombri, la semplicità di manutenzione e la facilità di assemblaggio ai supporti delle ventose o sui portaventose.
Di serie, sono dotati di filtro d’aspirazione in filo d’acciaio inox pressato e di uno speciale silenziatore in microfibre, avvolto sulla connessione di scarico, che li rende particolarmente silenziosi.
Sono interamente realizzati in alluminio anodizzato.
Codice prodotto: PVP1
Generatori di vuoto monostadio in linea GV 1, GV 2 e GV 3
Anche il funzionamento di questi generatori di vuoto è basato sul principio Venturi.
La caratteristica che li distingue dai generatori di vuoto classici sono le due connessioni per l’aria di alimentazione e il vuoto, poste sullo stesso asse, mentre la connessione relativa allo scarico dell’aria aspirata e quella esausta è posta ortogonalmente a esse.
I vantaggi derivanti da questa conformazione sono i minori ingombri, la facilità d’assemblaggio e la semplicità di manutenzione.
Questi generatori di vuoto possono essere assemblati direttamente sui supporti delle ventose o sui portaventose.
Sono interamente realizzati in alluminio anodizzato, a eccezione dell’ugello di scarico che è in ottone.
Codici prodotto: GV1 GV2 GV3
Accessori per generatori di vuoto monostadio - Valvola pneumatica a manicotto
Per garantire una maggior rapidità di ripristino della pressione atmosferica all’interno delle ventose in fase di distacco del carico preso, si è realizzata questa particolare valvola a manicotto che, azionandola pneumaticamente a fine ciclo, chiude la connessione di scarico del generatore, convogliando l’aria d’alimentazione nella connessione dell’utilizzo; in questo modo si ottiene il distacco immediato delle ventose. E’ adatta per generatori con portate non superiori ai 15 mc/h e studiata in particolar modo per la serie MSVE.
E’ realizzata in alluminio anodizzato, con integrata una membrana a manicotto in silicone.
Codice prodotto: 070290
Generatore di vuoto monostadio PVP 2 M, PVP 2 MM1, PVP 2 MM2 e PVP 2 MM3
I generatori di vuoto di questa pagina sono basati sul medesimo principio Venturi di quelli precedentemente descritti e forniscono le stesse prestazioni tecniche; si distinguono per la loro diversa conformazione.
La connessione del vuoto U, infatti, è filettata per consentire l’assemblaggio di una ventosa con supporto maschio o femmina, mentre sul medesimo asse, ma dalla parte opposta, un foro con filettatura metrica, consente di installare il generatore direttamente sull’automatismo o sui portaventose dotati di molleggio. Sono interamente realizzati in alluminio anodizzato, con gli eiettori in ottone.
Muniti di ventosa, sono vere e proprie unità di presa autonome; sono adatti per caricatori o movimentatori a ventose, per la presa di lamiere, lastre di vetro, pannelli di plastica o prodotti similari.
Su richiesta, possono essere forniti con silenziatore ad alto abbattimento sonoro, installato sulla connessione di scarico R.
Codice prodotti: PVP2M PVP2M PVP2MM1 PVP2MM2 PVP2MM3
Accessori per generatori di vuoto monostadio - Valvole pneumatiche ad otturatore coassiale
La funzione di queste elettrovalvole è quella di intercettare l’aria compressa di alimentazione ai generatori di vuoto; l’intercettazione tramite un originale otturatore coassiale, consente l’apporto di grandi quantità d’aria, garantendo così una maggiore velocità di presa delle ventose.
Sono costituite da un corpo in alluminio anodizzato, con integrato un otturatore coassiale, azionato pneumaticamente da una microelettrovalvola con bobina elettrica a basso assorbimento, in grado di gestire pressioni operative comprese tra 1,5 e 7 bar.
Possono essere comandate tramite vacuostati o semplici interruttori elettrici.
Grazie alla loro compattezza, è possibile installarle anche direttamente sui generatori di vuoto, eliminando in tal modo inutili tubazioni e volumi negativi.
Codici prodotto: VPE00NCV24CC VPE00NOV24CC VPE01NCV24CC VPE01NOV24CC VPE02NCV24CC VPE02NOV24CC VPE03NCV24CC VPE03NOV24CC VPE04NCV24CC VPE04NOV24CC
Generatori di vuoto monostadio PVP 7 SX / SXLP, PVP 14 SX / SXLP e PVP 18 SX / SXLP
I generatori di vuoto PVP ... SX/SXLP, funzionano sfruttando il principio Venturi precedentemente descritto.
Uno speciale silenziatore di nuova generazione, installato su di essi, li rende molto silenziosi e, grazie alla sua conformazione, impedisce loro di intasarsi, consentendo anche l’aspirazione di fluidi saturi di condense d’acqua o di oli, miscelati a polveri fini o impalpabili.
Di serie, sono dotati di un vuotometro per la lettura diretta del grado di vuoto. Una connessione supplementare, ricavata sul corpo del generatore, consente di installare un vacuostato per la segnalazione del grado di vuoto raggiunto, oppure, una elettrovalvola pneumatica, per un ripristino più rapido della pressione atmosferica all’utilizzo. Sono interamente realizzati in alluminio anodizzato, con gli eiettori e la viteria in acciaio inox.
Questi generatori di vuoto possono essere impiegati per l’asservimento di una o più ventose o di apparecchiature dove la richiesta della portata sia contenuta entro i valori esposti e operare in ambienti particolarmente umidi o polverosi. Sono disponibili con portate d’aspirazione comprese tra 8,3 e 18 m3/h e pressioni d’alimentazione di 4÷6 bar, per gli articoli SX e di 1÷3 bar per gli articoli SXLP.
Codici prodotto: PVP7SX PVP14SX PVP18SX PVP7SXLP PVP14SXLP PVP18SXLP

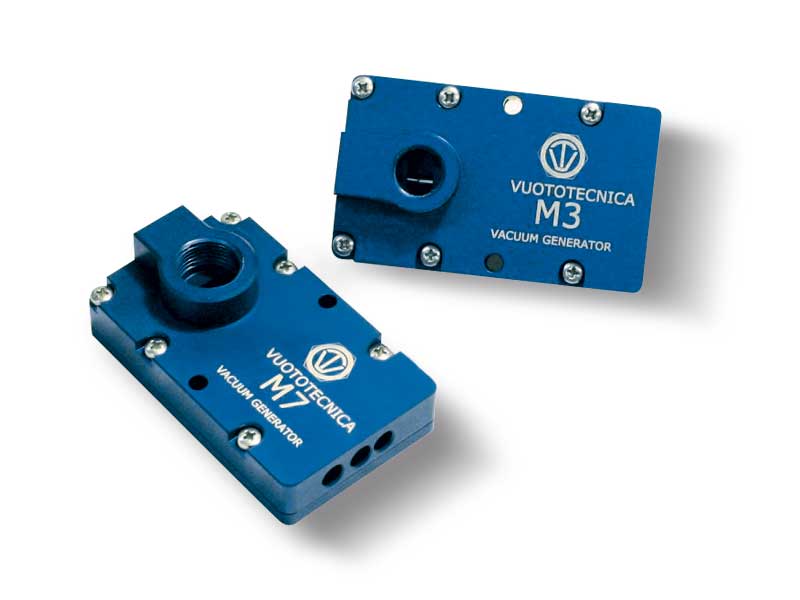

Caratterizzati da eiettori multipli di nuova concezione, assemblati su piccoli moduli, questi generatori multistadio si distinguono per la loro grande capacità d’aspirazione, rapportata alle loro ridotte dimensioni d’ingombro.
Alimentati da aria compressa a una pressione ottimale di 4 ÷ 5 bar, sono in grado di produrre una depressione massima pari all’85% e una capacità d’aspirazione di 3,6 ÷ 18 mc/h, a seconda del numero dei moduli di cui sono costituiti.
Il filtro silenziatore è integrato al loro interno.
Sono interamente realizzati con leghe leggere anodizzate e possono essere installati in qualsiasi posizione.
I generatori di vuoto multistadio di questa serie sono adatti per l’asservimento di sistemi di presa a ventose e, in particolare, per il settore della robotica industriale, dove sono richiesti apparecchi con ottime prestazioni d’esercizio, ma con dimensioni e pesi ridottissimi.
Codici prodotto: M3 M7
Le unità VACUMANAGER serie VM sono dei circuiti integrati, elettro-pneumatici, nati per l’alimentazione e la gestione di generatori di vuoto, singolo stadio e multistadio.
Le unità VM racchiudono in un corpo/distributore, ricavato dal pieno in alluminio anodizzato:
- Vacuostato digitale con display
- Valvola di alimentazione per aria compressa
- Valvola di contro-soffio
- Regolatore di flusso, per la valvola di contro-soffio.
Un circuito elettropneumatico di comando compatto che racchiude in sé tutti i componenti per la gestione della generazione vuoto e contro-soffio in un impianto di manipolazione dotato di ventose ed alimentato da generatori di vuoto pneumatici (singolo stadio o multistadio).
In abbinamento ai cavi Energy Saving Vuototecnica, rappresentano la miglior soluzione in termine di efficientamento energetico, in quanto limitano il consumo dell’aria compressa che alimenta i generatori di vuoto pneumatici, al tempo strettamente necessario per lo svuotamento delle coppe delle ventose.
Una soluzione di risparmio energetico ancor più sentita ed apprezzata in tutte le manipolazioni con ventose per prodotti di ottima tenuta o con micro-porosità (lamiere, vetro, pannelli impiallacciati in legno o di plastica etc).
Vuototecnica raccomanda le unità VM anche per la gestione di tutti i sistemi di presa Octopus dotati di generatori di vuoto pneumatici e di valvole autoescludenti.
Codici prodotto: VM01 VM03
Generatori di vuoto multistadio e multifunzione serie MVG – Generalità
Questi generatori sono vere e proprie unità di vuoto autonome, in grado di asservire completamente un sistema di presa a depressione.
Si distinguono per la loro compattezza e per la grande capacità d’aspirazione, rapportata alle loro ridotte dimensioni d’ingombro.
Sono costituiti da un monoblocco d’alluminio anodizzato, sul quale sono assemblati:
- Un generatore di vuoto multistadio, modulare e silenziato.
- Una microelettrovalvola per l’alimentazione dell’aria compressa al generatore.
- Una microelettrovalvola per il soffiaggio dell’aria compressa d’espulsione.
- Un regolatore di flusso a vite per il dosaggio dell’aria d’espulsione.
- Una valvola di ritegno unidirezionale, posta sull’aspirazione, per il mantenimento del vuoto all’utilizzo in mancanza di corrente elettrica.
- Un vacuostato digitale con display e led di segnalazione delle commutazioni, idoneo a gestire l’alimentazione dell’aria compressa e di fornire un segnale per l’avvio ciclo in sicurezza.
- Un distributore d’alluminio anodizzato, con le connessioni per il vuoto e un filtro integrato facilmente ispezionabile.
Attivando la microelettrovalvola d’alimentazione dell’aria compressa, il generatore crea vuoto all’utilizzo; al raggiungimento del valore massimo prestabilito, il vacuostato, intervenendo sulla bobina elettrica della microelettrovalvola, interrompe l’alimentazione dell’aria e la ripristina quando il valore di vuoto scende al di sotto del valore minimo.
Questa modulazione, oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti (isteresi), consente un notevole risparmio di aria compressa.
Un secondo segnale del vacuostato, anch’esso regolabile e indipendente dal primo, può essere impiegato per consentire l’avvio del ciclo quando il grado di vuoto raggiunto è quello idoneo all’utilizzo.
Terminato il ciclo di lavoro, si disattiva la microelettrovalvola di alimentazione dell’aria al generatore e, contemporaneamente, si attiva la microelettrovalvola d’espulsione per il ripristino rapido della pressione atmosferica all’utilizzo.
I generatori di vuoto multifunzione MVG possono essere installati in qualsiasi posizione e sono adatti per l’asservimento di sistemi di presa a ventose, per movimentare lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, ecc. e in particolare per il settore della robotica industriale, dove sono richiesti apparecchi con ottime prestazioni, ma con dimensioni e pesi ridottissimi.
Generatori di vuoto multistadio, multifunzione e modulari serie GVMM – Generalità
I generatori di vuoto multifunzione modulari sono vere e proprie unità di vuoto autonome, in grado di asservire completamente un sistema di presa a depressione.
Di spessore e peso ridottissimi, in rapporto alla loro capacità d’aspirazione, sono stati progettati per essere assemblati a uno o più moduli intermedi MI, mediante viti; l’originale sistema di connessioni interne per l’alimentazione dell’aria compressa consente di comunicare tra loro, senza l’impiego di collettori esterni.
Il sistema modulare così concepito consente di aumentare il numero delle unità di vuoto autonome, in funzione delle proprie esigenze.
Si possono, infatti, ordinare il generatore di vuoto multifunzione e i moduli intermedi, nel numero e con le portate desiderate, già assemblati tra loro, oppure, assemblare uno o più moduli intermedi al generatore GVMM già installato sull’automatismo, senza apportare modifiche sostanziali.
I generatori di vuoto GVMM sono costituiti da un monoblocco d’alluminio anodizzato con coperchio, all’interno del quale sono assemblati gli eiettori multipli silenziati e ricavate le camere di vuoto e le connessioni per l’alimentazione dell’aria compressa. Esternamente sono invece assemblati:
- Una microelettrovalvola per l’alimentazione dell’aria compressa al generatore.
- Una microelettrovalvola per il soffiaggio dell’aria compressa d’espulsione.
- Un regolatore di flusso a vite per il dosaggio dell’aria d’espulsione.
- Un vacuostato digitale con display e led di segnalazione delle commutazioni, idoneo a gestire l’alimentazione dell’aria compressa e fornire un segnale per l’avvio ciclo in sicurezza.
- Un distributore in alluminio anodizzato o in plexiglas trasparente, con le connessioni per il vuoto, con integrati un filtro d’aspirazione facilmente ispezionabile e una valvola di ritegno, per il mantenimento del vuoto all’utilizzo in mancanza di corrente elettrica o aria compressa.
Attivando la microelettrovalvola d’alimentazione dell’aria compressa, il generatore crea vuoto all’utilizzo; al raggiungimento del valore massimo prestabilito, il vacuostato, intervenendo sulla bobina elettrica della microelettrovalvola, interrompe l’alimentazione dell’aria e la ripristina quando il valore di vuoto scende al di sotto del valore minimo.
Questa modulazione, oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti (isteresi), consente un notevole risparmio di aria compressa.
Un secondo segnale del vacuostato, anch’esso regolabile e indipendente dal primo, può essere impiegato per consentire l’avvio del ciclo quando il grado di vuoto raggiunto è quello idoneo all’utilizzo.
Terminato il ciclo di lavoro, si disattiva la microelettrovalvola di alimentazione dell’aria al generatore e, contemporaneamente, si attiva la microelettrovalvola d’espulsione per il ripristino rapido della pressione atmosferica all’utilizzo.
I generatori di vuoto multifunzione modulari GVMM, possono essere installati in qualsiasi posizione e sono adatti per l’asservimento di sistemi di presa a ventose, per movimentare lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, ecc. e in particolare per il settore della robotica industriale, dove sono sempre più richiesti apparecchi con ottime prestazioni e più prese di vuoto autonome per l’asservimento di più utenze, ma con dimensioni e pesi molto contenuti.
Generatori di vuoto monostadio e multifunzione serie AVG – Generalità
Sono unità di vuoto autonome, in grado di asservire completamente un sistema di presa a depressione.
Studiati per il settore AUTOMOTIVE, sono dotati di eiettori singoli che consentono, a parità di portata dei generatori con eiettori multipli, una maggiore rapidità di presa e di un conseguente maggior consumo di aria compressa.
Di serie, hanno integrato un dispositivo pneumatico per il risparmio energetico.
Sono costituiti da un monoblocco d’alluminio anodizzato, all’interno del quale sono installati gli eiettori, la valvola a corsoio servopilotata per l’alimentazione dell’aria compressa e ricavate le camere di vuoto e le varie connessioni.
Esternamente al monoblocco sono invece assemblati:
- Una microelettrovalvola ad impulsi, bistabile, per il comando della valvola d’alimentazione a corsoio.
- Una microelettrovalvola per il soffiaggio dell’aria compressa d’espulsione.
- Un regolatore di flusso a vite per il dosaggio dell’aria compressa d’espulsione.
- Due silenziatori per eliminare la rumorosità dell’aria espulsa.
- Un distributore in alluminio con le connessioni del vuoto, con integrati:
° Un vacuostato pneumatico per la gestione dell’aria compressa d’alimentazione, in funzione del grado di vuoto stabilito (risparmio energetico).
° Una valvola di ritegno per il mantenimento del vuoto all’utilizzo, in mancanza di corrente elettrica o aria compressa.
° Un filtro d’aspirazione, facilmente ispezionabile attraverso un coperchio in policarbonato trasparente. FUNZIONAMENTO
Fornendo un impulso elettrico all’elettrovalvola bistabile, si attiva la valvola di alimentazione dell’aria compressa e si crea vuoto all’utilizzo; al raggiungimento del valore massimo prestabilito, il vacuostato pneumatico, intervenendo sulla valvola servopilotata, interrompe l’alimentazione dell’aria compressa e la ripristina solamente quando il valore scende al di sotto del valore minimo impostato.
Oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti, questa modulazione consente un notevole risparmio di aria compressa ed avviene anche in assenza di corrente elettrica. Terminato il ciclo di lavoro,mediante un impulso elettrico si disattiva l’elettrovalvola d’alimentazione e, contemporaneamente, si attiva l’elettrovalvola di espulsione per il ripristino rapido della pressione atmosferica all’utilizzo.
I generatori di vuoto AVG, sono predisposti per l’installazione di un vacuostato digitale sull’utilizzo. Anche questi generatori di vuoto, possono essere installati in qualsiasi posizione. SETTORI D’IMPIEGO
I generatori di vuoto AVG sono adatti all’asservimento di sistemi di presa a ventose, per la movimentazione di lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno,ecc. ed in particolare, per il settore AUTOMOTIVE, dove sono sempre più richiesti apparecchi con ottime prestazioni, ma con dimensioni e pesi contenuti.
Generatori di vuoto regolabili Conveyor PVR 25 e PVR 50
Principio di funzionamento
Il funzionamento di questi generatori di vuoto è basato sul principio Venturi.
A differenza di quelli precedentemente descritti, l’eiettore di cui sono dotati, oltre ad avere un diametro di flusso nettamente superiore, è anche regolabile.
Questa particolarità consente di variare la portata e il grado di vuoto dell’apparecchio, senza intervenire sul grado di pressione dell’aria di alimentazione.
Anche i consumi d’aria compressa sono rapportati alle effettive prestazioni del generatore di vuoto. Caratteristiche
La particolare conformazione dei generatori di vuoto regolabili ed il loro principio di funzionamento a flusso rettilineo consentono l’aspirazione e il trasferimento di prodotti di diversa natura, senza interferenze, come i generatori di flusso, solo che, a differenza di questi ultimi, consentono di superare dislivelli nettamente superiori.
Sono adatti per il trasferimento di polveri, granulati, segatura, granaglie, trucioli metallici, prodotti alimentari liquidi o secchi, ecc.; per l’asservimento di ventose in presenza di abbondanti quantità di polveri o liquidi; oppure, per aspirare fumi, nebbie refrigeranti, condense d’acqua o d’olio, ecc.
L’assenza di parti in movimento ne consente l’uso in continuo, senza sviluppo di calore.
Il livello di rumorosità, piuttosto elevato in questo genere di apparecchi, può essere notevolmente mitigato da un adeguato silenziatore, avvitato sulla connessione di scarico dell’aria.
Non necessitano di corrente elettrica e, pertanto, possono essere impiegati anche in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Sono disponibili in alluminio anodizzato e in acciaio inox.
Per le loro caratteristiche, è sufficiente una buona filtrazione dell’aria compressa d’alimentazione per eliminare qualsiasi forma di manutenzione.
Codici prodotto: PVR25 PVR50
I minidepressori pneumatici sono delle piccole unità autonome per la produzione di vuoto, alimentati esclusivamente ad aria compressa, caratterizzati dalle loro ridotte dimensioni.
Sono costituiti da:
- Un piccolo serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto funzionante ad aria compressa.
- Un vacuostato pneumatico per la regolazione del grado di vuoto.
- Un vuotometro per la lettura diretta del grado di vuoto.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta serie FC.
- Un regolatore di pressione con filtro.
- Una valvola ad azionamento pneumatico per l’alimentazione del generatore di vuoto.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
- Un rubinetto per lo spurgo della condensa dal serbatoio.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, è completamente automatico.
I minidepressori pneumatici sono adatti ad attrezzare piccole unità di lavoro, fisse o mobili, che necessitano di vuoto, quali:
- Carrelli con ventose per il fissaggio e trasporto di vetri e cristalli.
- Sistemi di staffaggio a depressione per la manutenzione degli sci, per la foratura o pantografatura dei marmi, per la lucidatura di oggetti in peltro, rame, o argento, ecc.
- Paranchi a ventose per il sollevamento di televisori ed elettrodomestici in genere, per l’installazione di vetri nei serramenti, per l’alimentazione di lamiere alle presse, ecc.
I minidepressori pneumatici non necessitano di corrente elettrica, ma solamente di aria compressa a 4 ÷ 6 bar di pressione; per questa loro caratteristica ne è consigliato l’impiego in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Codici prodotto: DOP06PVP12MX DOP06PVP25MX DOP10PVP12MX DOP10PVP25MX
I depressori pneumatici sono delle unità autonome per la produzione di vuoto, alimentati esclusivamente ad aria compressa.
Sono costituiti da:
- Un serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto funzionante ad aria compressa della serie PVP … MDX ES, dotato di dispositivo di risparmio energetico.
- Un vuotometro per la lettura diretta del grado di vuoto.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta, serie FC.
- Un regolatore di pressione con filtro.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
- Un rubinetto per lo spurgo della condensa dal serbatoio.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato integrato nel generatore, è completamente automatico.
I depressori pneumatici vengono normalmente impiegati per la movimentazione di carichi particolarmente pesanti o di valore, poiché anche in mancanza di alimentazione improvvisa, consentono alle ventose di rimanere in presa ancora per un certo tempo (variabile in funzione della capacità del serbatoio).
Sono anche consigliati nell’allacciamento di più macchine utilizzatrici, per centralizzare il vuoto.
In entrambi i casi l’impiego del depressore risulta particolarmente vantaggioso sotto il profilo del risparmio energetico, poiché il generatore entra in funzione solamente quando è richiesto il vuoto dalle macchine utilizzatrici.
I depressori pneumatici non necessitano di corrente elettrica, ma solamente di aria compressa a 4 ÷ 6 bar di pressione; per questa loro caratteristica, ne è consigliato l’impiego in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Codici prodotto: DOP25PVP25MDX DOP25PVP35MDX
I depressori pneumatici sono delle unità autonome atte alla produzione di vuoto, alimentati esclusivamente da aria compressa.
Sono costituiti da:
- Un serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto funzionante ad aria compressa, della serie PVP ... MDR ES, dotato di dispositivo di risparmio energetico.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta, serie FC.
- Un regolatore di pressione con filtro.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
- Un rubinetto per lo spurgo della condensa dal serbatoio.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato integrato nella valvola pneumatica d’alimentazione ad otturatore coassiale, è completamente automatico. I depressori pneumatici sono normalmente impiegati per la movimentazione di carichi particolarmente pesanti o di valore, poiché, anche in mancanza di alimentazione improvvisa, consentono alle ventose di rimanere in presa ancora per un certo tempo (variabile in funzione della capacità del serbatoio). Sono anche consigliati per centralizzare il vuoto, per l’asservimentodi più macchine utilizzatrici. In entrambi i casi l’impiego del depressore risulta particolarmente vantaggioso sotto il profilo del risparmio energetico, poiché il generatore entra in funzione solamente quando è richiesto il vuoto dalle macchine utilizzatrici.
I depressori pneumatici non necessitano di energia elettrica, ma solamente di aria compressa a 4 ÷ 6 bar di pressione; per questa loro caratteristica, ne è consigliato l’impiego in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Codice prodotto: DOP150PVP150MD
Di dimensioni particolarmente contenute in rapporto alle loro prestazioni, anche questi generatori di vuoto monostadio funzionano sfruttando il principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata. Interrompendo l’alimentazione dell’aria in P, cessa l’effetto vuoto in U.
I generatori di vuoto qui illustrati e descritti vengono generalmente impiegati per l’asservimento di ventose, per la presa e la movimentazione di oggetti non porosi e di apparecchiature in cui la richiesta della portata è molto limitata.
Sono realizzati in alluminio anodizzato, con gli eiettori in alluminio (PVP05) o in ottone (PVP2 - PVP3).
Codice prodotto: PVP05
Generatori di vuoto monostadio 15 05 08 SX e 15 05 10 SX
Anche il funzionamento di questi generatori di vuoto monostadio, è basato sul principio Venturi; si differenziano da quelli precedentemente descritti, per la maggiore portata d’aspirazione, la minore pressione dell’aria d’alimentazione, inferiore a 4 bar per ottenere le migliori prestazioni e per il silenziatore SSX ... , ad alto abbattimento sonoro, installato di serie sulla connessione di scarico R.Sono anch’essi impiegati nel settore automotive per l’asservimento di ventose, per la manipolazione e la presa di oggetti poco porosi, di lamiere, pannelli di legno, lastre di marmo e di vetro e similari.
Sono interamente realizzati in alluminio anodizzato.
Codice prodotto: 150508SX 150510SX
Generatore di vuoto conveyor PVR 25 MS, con supporto di fissaggio alle ventose
La particolare conformazione di questo generatore di vuoto a flusso rettilineo, consente l’asservimento di ventose, specialmente in presenza di abbondanti quantitativi di polveri, liquidi, segature, di origini varie e trucioli, senza interferenze. Può raggiungere un grado di vuoto pari a -70KPa, una capacità d’aspirazione di circa 10 m3/h, con una pressione d’alimentazione di 3 bar.
Il supporto di cui è dotato, consente il fissaggio alle ventose piane, a partire da quelle Ø 200 mm, mentre un apposito adattatore, fornibile su richiesta, permette di fissare il generatore a distanza. Sullo scarico dell’aria aspirata, è installato un silenziatore “free-flow”, ad alto abbattimento sonoro, dotato di apposita protezione di sicurezza, per impedire la dispersione delle impurità solide aspirate, nell’ambiente di lavoro.
Sempre su richiesta, è possibile fornire un microvacuostato digitale art. 12 05 11 P, per il controllo del grado di vuoto all’interno della ventosa e un vuotometro art. 09 03 15, per la lettura diretta del valore.
Una buona filtrazione dell’aria compressa d’alimentazione, è sufficiente a eliminare qualsiasi forma di manutenzione. Il loro impiego è consigliato in modo particolare sulle ventose per la presa di marmi e graniti, laterizi, lamiere arrugginite, tavole di legno grezze e quant’altro presenti superfici di presa molto sporche.
Codice prodotto: PVR25MS
Generatori di vuoto monostadio e multifunzione serie MSVE
I generatori di vuoto di questa nuova serie, sono in grado di asservire completamente un sistema di presa a depressione.
L’originale sistema di alimentazione dell’aria compressa tramite otturatori coassiali, consente l’apporto di grandi quantità d’aria, sia agli eiettori che al sistema di espulsione, garantendo così una maggiore rapidità di presa e di distacco del carico “preso”. Dotati di eiettori monostadio, alimentati a bassa pressione (max 4 bar ), hanno velocità di svuotamento elevatissime, rapportate alla loro capacità d’aspirazione, a tutto vantaggio di cicli di lavoro sempre più rapidi e performanti. Due microelettrovalvole gestiscono l’alimentazione dell’aria compressa all’eiettore del vuoto e al controsoffio di scarico, regolabile, quest’ultimo, per intensità e durata, tramite un regolatore di flusso a vite. La valvola di ritegno, integrata sulla connessione d’aspirazione, garantisce il mantenimento del vuoto all’utilizzo in mancanza di corrente elettrica. Un vacuostato digitale con display e led di segnalazione delle commutazioni, gestisce l’alimentazione dell’aria compressa e fornisce un segnale per l’avvio ciclo in sicurezza. Un distributore d’alluminio anodizzato, con le connessioni per il vuoto, ha integrato un filtro d’aspirazione facilmente ispezionabile. Attivando la microelettrovalvola d’alimentazione dell’aria compressa, il generatore crea vuoto all’utilizzo; al raggiungimento del valore massimo impostato, il vacuostato, intervenendo sulla bobina elettrica della microelettrovalvola, interrompe l’alimentazione dell’aria e la ripristina solamente quando il valore di vuoto scende al di sotto del valore minimo.
Questa modulazione, oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti ( isteresi ), consente un notevole risparmio di aria compressa. Un secondo segnale del vacuostato, anch’esso regolabile e indipendente dal primo, può essere impiegato per consentire l’avvio del ciclo quando il grado di vuoto raggiunto è quello idoneo all’utilizzo.
Terminato il ciclo di lavoro, si disattiva la microelettrovalvola di alimentazione dell’aria compressa al generatore, contemporaneamente, si attiva la microelettrovalvola d’espulsione per il ripristino rapido della pressione atmosferica all’utilizzo.
I generatori di vuoto MSVE possono essere installati in qualsiasi posizione e sono adatti per l’asservimento di sistemi di presa a ventose, per movimentare lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, ecc. e in particolare per il settore della robotica industriale, dove sono richiesti apparecchi con ottime prestazioni, con dimensioni e pesi sempre più ridotti.
Codici prodotto: MSVE3 MSVE5
Al fine di facilitare ulteriormente l’installazione dei sistemi di presa a depressione OCTOPUS sui robot di pallettizzazione, sono state realizzate queste barre, basate sul medesimo principio di funzionamento e che, oltre ai vantaggi ed alle caratteristiche tecniche degli OCTOPUS di serie, sono dotate di una piastra di supporto scanalata, per consentirne una rapida installazione sull’automatismo e un facile posizionamento rispetto al carico da prelevare.
Sono infatti costituite da:
- Una piastra di fissaggio scanalata, d’alluminio anodizzato, per una rapida installazione sull’automatismo.
- Uno o più generatori di vuoto, secondo la loro grandezza, alimentati ad aria compressa.
- Una connessione dotata di raccordo rapido, per l’alimentazione dell’aria compressa ai generatori.
- Un corpo in alluminio anodizzato, aperto da un lato, provvisto di due connessioni per l’immissione d’aria al suo interno a fine ciclo, per il ripristino rapido della pressione atmosferica ed una per l’eventuale installazione di un vacuostato.
- Un piano aspirante a chiusura del corpo, anch’esso realizzato in alluminio anodizzato, con fori calibrati equidistanti tra loro e ricoperto da una speciale gomma spugnosa forata. Il piano aspirante così concepito, è in grado di adattarsi perfettamente a qualsiasi superficie da prelevare, sia essa liscia, ruvida o irregolare. Con la stessa barra, ad esempio, si potranno prelevare e movimentare travetti di legno o profilati metallici ed il pallet che fa loro da supporto.
Le barre di presa OCTOPUS sin qui descritte, sono quelle standard: a richiesta possono esse fornite con piani di presa a ventose e con valvole autoescludenti e per renderle ancor più leggere, le parti in alluminio possono essere realizzate in Polizene, un materiale termoplastico che ne abbatte il peso di circa il 40%.
Sistema di presa a depressione OCTOPUS - Generalità
Il sistema OCTOPUS è la risposta alla sempre più richiesta flessibilità operativa dei robot di pallettizzazione e dei sistemi di presa a depressione in genere.
Questo sistema infatti, consente la presa di oggetti di qualsiasi forma e natura, purchè non abbiano una eccessiva traspirazione, senza dover cambiare o posizionare ventose e anche quando la loro superficie occupa solamente il 5% dell’intero piano aspirante; il peso massimo del carico da sollevare, sarà naturalmente proporzionato alla superficie di presa.
I sistemi OCTOPUS di serie, si compongono di:
- Uno o due generatori di vuoto alimentati ad aria compressa, indicati nelle foto e nei disegni, ma da ordinare separatamente, poiché non contemplati nel codice dell’articolo, a esclusione dell’art. SO 15 20 MX.
- Un corpo in alluminio anodizzato, aperto da un lato, con integrato sull’aspirazione un filtro in rete microfine d’acciaio inox, a protezione del generatore di vuoto e facilmente ispezionabile. Nella parte superiore esterna del corpo, sono previste una o più connessioni, per l’eventuale installazione di strumenti di controllo o elettrovalvole per il ripristino rapido della pressione atmosferica al suo interno.
- Un piano aspirante a chiusura del corpo, anch’esso realizzato in alluminio anodizzato, con fori calibrati equidistanti tra loro e ricoperto da una speciale gomma spugnosa forata. Il piano aspirante così concepito, è in grado di adattarsi perfettamente a qualsiasi superficie da prelevare, sia essa liscia, ruvida o irregolare. Con lo stesso sistema, ad esempio, si possono prendere e movimentare scatole di cartone e il pallet in legno che fa loro da supporto.
Questi sistemi OCTOPUS possono essere forniti, su richiesta, con dimensioni, piani aspiranti e generatori di vuoto, diversi da quelli indicati nelle tabelle.
Al fine di facilitare la presa di tutti quei prodotti con superfici molto irregolari e flessibili ( sacchetti di pasta o dolciumi, confezioni di blister o skin-film, scatolette di cartone sottile, ecc.), difficilmente “ prendibili” con i piani aspiranti ricoperti di gomma spugnosa, sono stati realizzati questi piani aspiranti a ventose.
Le ventose consigliate sono del tipo “ a soffietto”; grazie alla loro grande flessibilità, sono in grado di adattarsi a tutte le superfici di presa, seguendone i contorni ed i movimenti in fase di sollevamento, assicurando una presa facile e sicura.
I piani sono realizzati in alluminio anodizzato, come pure i supporti per le ventose avvitati su di essi che sono da 1/8” gas, per la versione PV e da 1/4” gas, per la versione P2V e dotati ognuno di foro calibrato.
Le ventose, calzate a freddo sui supporti senza l’ausilio di collanti, possono essere fornite in diverse mescole. Anche questi piani sono perfettamente intercambiabili ai piani aspiranti standard.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale di presa delle ventose ed un coefficiente di sicurezza 3.
A richiesta possono essere forniti con ventose diverse, purchè il diametro non sia superiore a 22 mm per i piani aspiranti PV e a 45 mm per i P2V.
Codici prodotto: PV1520 PV2030 PV2040 PV2060 PV3030 PV3040 PV3050 PV4040 PV4060 PV40100 PV6080 PV60120 PV80100 PVDO35 PVDO50
Piani aspiranti a ventose con valvole autoescludenti PVE, per sistemi OCTOPUS
I piani aspiranti di questa pagina, sono gli stessi piani PV e P2V descritti in precedenza, con in più le valvole autoescludenti inserite in ogni connessione dei supporti ventose. Le valvole autoescludenti, in mancanza dell’oggetto da prendere o una presa difettosa della ventosa, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sulle rimanenti ventose in presa.
Questa particolarità consente di ridurre la portata del generatore di vuoto, rispetto ai sistemi OCTOPUS con fori calibrati, a tutto vantaggio del risparmio energetico.
Anche questi piani possono essere impiegati in tutte le posizioni, senza compromettere il buon funzionamento.
Codici prodotto: PVE2030 PVE2040 PVE2060 PVE3030 PVE3040 PVE3050 PVE4040 PVE4060 PVE40100 PVE6080 PVE60120 PVE80100 PVEDO35 PVEDO50
Piani aspiranti a ventose con valvole autoescludenti PVE, per barre di presa OCTOPUS
I piani aspiranti di questa pagina, sono gli stessi piani PV e P2V descritti in precedenza, con in più le valvole autoescludenti inserite in ogni connessione dei supporti ventose.
Le valvole autoescludenti, in mancanza dell’oggetto da prendere o una presa difettosa della ventosa, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sulle rimanenti ventose in presa.
Questa particolarità consente di ridurre la portata del generatore di vuoto, rispetto alle barre di presa OCTOPUS con fori calibrati, a tutto vantaggio del risparmio energetico. La particolare conformazione delle nostre valvole autoescludenti, consente l’impiego dei piani di
presa in qualsiasi posizione.
Codici prodotto: PVE0860 PVE0880 PVE08100 PVE08120 PVE1240 PVE1260 PVE1280 PVE12100 PVE12120 PVE12140
Piani aspiranti a ventose PV, per barre di presa OCTOPUS
Al fine di facilitare la presa di tutti quei prodotti con superfici molto irregolari e flessibili (sacchetti di pasta o dolciumi, confezioni di blister o skin-film, scatolette di cartone sottile, ecc.), difficilmente “prendibili” con i piani aspiranti ricoperti di gomma spugnosa, sono stati realizzati questi piani aspiranti a ventose.
Le ventose consigliate sono del tipo “a soffietto”; grazie alla loro grande flessibilità, sono in grado di adattarsi a tutte le superfici di presa, seguendone i contorni e i movimenti in fase di sollevamento, assicurando una presa facile e sicura.
I piani sono realizzati in alluminio anodizzato, come pure i supporti per le ventose avvitati su di essi che sono da 1/8”gas e tutti dotati di foro calibrato.
Le ventose, calzate a freddo sui supporti senza l’ausilio di collanti, possono essere fornite in diverse mescole.
Anche questi piani sono perfettamente intercambiabili ai piani aspiranti standard.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie di presa totale delle ventose e un coefficiente di sicurezza 3.
A richiesta possono essere forniti con ventose diverse, purché il diametro non sia superiore a 22 mm.
Codici prodotto: PV0860 PV0880 PV08100 PV08120 PV1240 PV1260 PV1280 PV12100 PV12120 PV12140
Accessori e ricambi per sistemi e barre di presa OCTOPUS
- Vacuostato digitale con attacco assiale da 1/8” gas
- Cavo elettrico con connettore assiale
- Cavo elettrico con connettore radiale
- Vuotometro Ø 40 mm con attacco coassiale da 1/8” gas
- Manometro Ø 40 mm, con attacco coassiale da 1/8” gas
- Silenziatore
- Kit di guarnizioni e valvole a lamella
- Filtri a disco inox
- Supporti per ventose con foro calibrato
- Valvole autoscludenti
Codici prodotto: 121010 001220 001221 090315 090325 SSX1/4” 00KITPVP25MX 00KITPVP100M 00KITPVP140M 00KITPVP170M 00KITPVP200M 00KITPVP150MD 00KITPVP300MD 00KITPVP450MD 00SO05 00SO10 00SO14 0008157 0008178 0008158 0008425 0008170 140106 140107
Dall’esperienza e capacità produttive di Vuototecnica è nata una divisione interamente rivolta a coadiuvare il settore della grafica e della stampa. Una realtà di riferimento dall’engineering al servizio, in grado di proporre soluzioni tecnologiche innovative e vantaggiose sotto tutti i punti di vista: prestazioni, affidabilità, durata, economicità operativa. Significativa dimostrazione delle capacità specialistiche di Graphic Division è la nuova linea di prodotti, fra i più rappresentativi dei quali ricordiamo:
POMPE PNEUMATICHE ASPIRANTI E SOFFIANTI
Questa nuova generazione di pompe ad eiettori multipli (multistadio) di grande versatilità, in grado di aspirare o soffiare in base alle esigenze, rappresenta una vera e propria evoluzione rispetto alle tradizionali pompe a palette rotative. Caratterizzate da eiettori di nuova concezione, queste pompe vantano un eccezionale rapporto fra la quantità d’aria consumata e quella aspirata (o generata), a tutto vantaggio dei consumi operativi. Offrono poi la possibilità di regolare il grado di vuoto (o di pressione) e la portata, in funzione della pressione dell’aria di alimentazione. Inoltre, la scelta di materiali hi-tech dell’ultima generazione ne ha contenuto il peso fino a permetterne l’installazione direttamente a bordo macchina. Il centro ricerche Vuototecnica ha rivolto la massima attenzione al fine di contenere la rumorosità di queste nuove pompe, adottando soluzioni che prevedono una completa insonorizzazione e nessun componente in movimento, a tutto vantaggio della durata e dell’assenza di fastidiose vibrazioni. A ciò si aggiunga il fatto che sono basate sul principio Venturi, che sfrutta l’energia cinetica dell’aria compressa tramite eiettori in linea e, pertanto, non sviluppano calore. L’ottima filtrazione dell’aria compressa d’alimentazione e dell’aria aspirata consente di insufflare aria priva di vapori d’olio, condense d’acqua e impurità, tra i fogli di carta da separare e nell’ambiente di lavoro, senza alcun problema di inquinamento. Completano la gamma dei vantaggi di questa tecnologia sicura e competitiva la riduzione della manutenzione alla sola pulizia periodica dei filtri e un’affidabilità senza paragoni. Le pompe pneumatiche aspiranti e soffianti sono illustrate e descritte nelle pagine seguenti.
CILINDRI A VUOTO
Assemblando una ventosa sul loro stelo forato e creando il vuoto, questa verrà portata rapidamente a contatto del foglio o dell’oggetto da prendere, lo solleverà automaticamente e lo tratterrà fino a quando il vuoto non verrà escluso. Per questa loro caratteristica i cilindri di questa serie, abbinati a ventose, sono particolarmente consigliati per la separazione dei fogli di carta o plastica. I vantaggi che offrono sono: l’alta velocità d’intervento, la compensazione automatica dell’altezza degli oggetti da prendere, l’antirotatività dello stelo e l’estrema facilità di fissaggio. I cilindri a vuoto sono illustrati e descritti nelle pagine seguenti.
VENTOSE
Realizzate nelle forme e dimensioni più disparate, per garantire una presa rapida e sicura, possono essere fornite in gomma para naturale antiabrasione, in gomma nitrilica o antiolio, in silicone, in Viton, in poliuretano ed altre mescole ancora, a secondo delle specifiche esigenze. Le ventose sono illustrate e descritte dettagliatamente nel capitolo 1; in questo capitolo, invece, sono rappresentate le sole ventose a disco.
I cilindri illustrati in questa pagina funzionano a depressione.
Creando il vuoto nella camera anteriore del cilindro, lo stelo, solidale al pistone, fuoriesce, vincendo la forza di contrasto della molla.
Il pistone è spinto dall’aria a pressione atmosferica che entra nella camera posteriore del cilindro, attraverso lo stelo forato.
Maggiore è il differenziale di pressione che si viene a formare tra la camera anteriore del cilindro in vuoto e la camera posteriore a pressione atmosferica, maggiore è la forza di spinta del pistone.
Il rientro dello stelo può avvenire in due modi:
1°) Impedendo l’ingresso dell’aria atmosferica attraverso il foro dello stelo e con il vuoto inserito, si elimina il differenziale di pressione nel cilindro; in questa condizione prevalgono le forze della molla di contrasto e della pressione atmosferica sullo stelo stesso che viene così spinto nella sua posizione iniziale.
2°) Escludendo il vuoto, si ripristina la pressione atmosferica in entrambe le camere del cilindro; anche in questo caso, non esistendo più nessun differenziale di pressione, lo stelo ritorna nella sua posizione iniziale, spinto dalla molla di contrasto.
Il primo modo descritto è il vero principio di funzionamento per il quale è stato progettato il cilindro.
Assemblando, infatti, una ventosa sullo stelo forato del cilindro e creando il vuoto, questa verrà portata rapidamente a contatto dell’oggetto da prendere, lo solleverà automaticamente e lo tratterrà per tutto il tempo che il vuoto rimarrà inserito.
Per questa loro caratteristica i cilindri a vuoto, abbinati a ventose, sono particolarmente consigliati per la presa e la movimentazione di piccoli oggetti lavorati, stampati o termoformati, per la separazione di fogli di carta, di plastica, di impiallacciature, di lamiere sottili, ecc. e per il prelievo di circuiti stampati o pannelli di plastica sottili.
Cicli brevi e veloci, comandati da una sola valvola per l’intercettazione del vuoto; compensazione automatica delle altezze degli oggetti da prendere e nessuna compressione su di essi; pistone antirotativo; massima facilità di fissaggio: sono questi i veri vantaggi che offrono i cilindri a vuoto.
Interamente realizzati in alluminio anodizzato, sono dotati di una speciale boccola in tecnopolimero autolubrificante, a garanzia di una lunga durata.
Codici prodotto: 250510 251010 251510
A esclusione di alcuni dischi in gomma standard, questi articoli sono generalmente prodotti su precise specifiche del cliente e per quantitativi minimi che vengono normalmente precisati in fase d’offerta.
Possono essere fustellati da lastre o stampati in gomma nitrilica, in para naturale, in silicone o mescole speciali; sono realizzabili anche in gomme o poliuretani telati.
I dischi sopra descritti sono impiegati nell’industria grafica, in alternativa alle ventose, per la presa e la movimentazione di fogli di carta, cartone o plastica.
Codici prodotto: 011731N 013041NG 013061N 013091N 015781S
Campionari e apparecchiature per uso dimostrativo - Robot attrezzato per la presa e la manipolazione di oggetti con ventose e grippers a vuoto speciali - VACBOT
Il sistema che proponiamo è composto da un robot fissato ad un piano di lavoro, programmabile tramite apposita tastiera, servoassistito da un minidepressore con pompa per vuoto ed un compressore, racchiusi in un robusto mobile metallico su ruote.Il robot può essere configurato ed attrezzato nei modi più svariati, per la presa con ventose o piccoli piani Octopus, con programmi di presa ripetitivi per meglio rendere l’idea delle sue molteplici capacità di presa di oggetti diversi e di difficile conformazione.
Questo apparecchio è l’ideale per esposizioni fieristiche o show room, poiché vedendolo funzionare, evidenzia tutta la potenzialità del suo impiego nel settore dell’automazione e della manipolazione in genere, con l’ausilio del vuoto.
Necessita del solo allacciamento alla linea di corrente elettrica. Caratteristiche tecniche
Alimentazione elettrica: Monofase V230 ± 10% 50/60 Hz
Potenza elettrica: 3.5 kw
Peso VACBOT: 475 kg
Peso flight case 02: 275 kg
Peso totale: 750 kg
Codice prodotto: VACBOT
Campionari e apparecchiature per uso dimostrativo - Banco test e prove, per la selezione delle ventose - BT01
L’apparecchio, dotato di 6 prese di vuoto e 2 pneumatiche, consente all’utilizzatore di eseguire test di presa a depressione o con ventose pneumatiche Bernoulli, sugli oggetti da prelevare o movimentare, per la corretta scelta delle ventose di presa.
Strumento utile in una esposizione fieristica, in uno show room o in una sala prove, per dimostrazioni di presa o movimentazione o per la formazione del personale tecnico dedicato alla tecnologia del vuoto.
L’apparecchio è già dotato di un proprio depressore per la generazione del vuoto e necessita solamente dell’allacciamento all’aria compressa e alla linea di corrente elettrica.
Per ulteriori informazioni in merito, consultare il nostro ufficio tecnico. Caratteristiche tecniche
Alimentazione elettrica: Monofase V230 ± 10% 50/60 Hz
Potenza elettrica: 1.5 kw
Consumo aria compressa: 390 Lt/min 2bar
Peso BT01: 115 kg
Peso flight case 01: 200 kg
Peso totale: 315 kg
Codice prodotto: BT01
Gruppi aspiranti con filtro a sifone GA FS 5 e GA FS 10
I gruppi aspiranti con filtro a sifone consentono di aspirare fluidi saturi di condense o miscelati ad acqua e liquidi.
Raggruppano in se tutte le migliori caratteristiche tecniche dei filtri a sifone e dei generatori di vuoto: i filtri a sifone infatti, hanno la proprietà di trattenere i liquidi e le impurità solide, mentre il generatore di vuoto può aspirare fluidi saturi di vapore o condense di liquidi, senza alterare le proprie prestazioni.
Questi apparecchi sono costituiti da:
- Un filtro a sifone di serie, già descritto nel capitolo 5.
- Un generatore di vuoto multistadio, funzionante ad aria compressa.
- Un vacuostato pneumatico per la regolazione del grado di vuoto.
- Un vuotometro per la lettura diretta del grado di vuoto nel contenitore.
- Una valvola pneumatica per l’alimentazione del generatore di vuoto, gestita dal vacuostato.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
Il mantenimento del grado di vuoto nel contenitore in plexiglas, preimpostato con il vacuostato, è automatico. I gruppi aspiranti con filtro a sifone sono adatti all’asservimento di sistemi di staffaggio a ventose per la presa di vetri, marmi, graniti, leghe leggere ed in tutti quei casi in cui vi sia abbondante presenza di liquidi refrigeranti.
Sono altresì consigliati per l’aspirazione di sostanze cremose o melmose, di difficile movimentazione con pompe tradizionali. I gruppi aspiranti descritti, sono alimentati esclusivamente da aria compressa con 4 ÷ 6 bar di pressione.
A richiesta, possono anche essere forniti in versioni diverse. Caratteristiche tecniche
Pressione d’esercizio: da 0,5 a 1000 mbar assoluti
Temperatura del fluido: da -5 a +50 °C
Grado di filtrazione: 60 μ
Codici prodotto: GAFS5 GAFS10
Gruppi aspiranti con filtro a sifone GA FS 20 ES ÷ GA FS 30 ES
Questi gruppi aspiranti con filtro a sifone hanno in sè tutte le caratteristiche di quelli precedentemente descritti; variano solamente le dimensioni ed il tipo di generatore installato a bordo. Anche le funzioni sono le stesse.
Questi apparecchi sono costituiti da:
- Un filtro a sifone di serie, già descritto nel capitolo 5.
- Un generatore di vuoto multistadio, funzionante ad aria compressa, con integrato il sistema di risparmio energetico ES.
- Un vuotometro per la lettura diretta del grado di vuoto nel contenitore.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
Il mantenimento del grado di vuoto nel contenitore in plexiglas, preimpostato con il vacuostato integrato nel generatore, è automatico. Anche questi gruppi aspiranti con filtro a sifone, come i precedenti, sono adatti all’asservimento di sistemi di staffaggio a ventose per la presa di vetri, marmi, graniti, leghe leggere ed in tutti quei casi in cui vi sia abbondante presenza di liquidi refrigeranti.
Sono altresì consigliati per l’aspirazione di sostanze cremose o melmose, di difficile movimentazione con pompe tradizionali. I gruppi aspiranti descritti sono alimentati esclusivamente da aria compressa con 4 ÷ 6 bar di pressione.
A richiesta, possono anche essere forniti in versioni diverse. Caratteristiche tecniche
Pressione d’esercizio: da 0,5 a 1000 mbar assoluti
Temperatura del fluido: da -5 a +50 °C
Grado di filtrazione: 60 μ
Codici prodotto: GAFS20ES GAFS25ES GAFS30ES
La loro funzione è la stessa dei gruppi aspiranti precedentemente descritti: si differenziano nell’automazione e nella loro composizione.
Questi apparecchi sono infatti costituiti da:
- Un filtro a sifone di serie, già descritto nel capitolo 5.
- Due generatori di vuoto multistadio, funzionanti ad aria compressa, con integrato il sistema di risparmio energetico ES.
- Un vuotometro per la lettura diretta del grado di vuoto nel contenitore.
- Due valvole a manicotto per l’intercettazione dell’aria compressa.
Il gruppo aspirante così concepito è tale da prevedere normalmente il funzionamento di un solo generatore di vuoto, con successivo automatico inserimento del secondo, per consumi maggiori e quando, per qualsiasi ragione, il grado di vuoto dell’impianto scende sotto il valore minimo prefissato.
Questa conformazione consente inoltre di garantire la continuità lavorativa anche in presenza di un guasto ad uno dei due generatori di vuoto.
Il mantenimento del grado di vuoto nel contenitore in plexiglas, preimpostato con i vacuostati integrati nei generatori, è automatico. I gruppi aspiranti di sicurezza con filtro a sifone sono adatti all’asservimento di sistemi di staffaggio a ventose per la presa di vetri, marmi, graniti, leghe leggere e in tutti quei casi in cui vi sia abbondante presenza di liquidi refrigeranti e una effettiva necessità di garantire il vuoto per tutto il tempo del ciclo produttivo.
Sono altresì consigliati per l’aspirazione di sostanze cremose o melmose, di difficile movimentazione con pompe tradizionali. I gruppi aspiranti descritti sono alimentati esclusivamente da aria compressa con 4 ÷ 6 bar di pressione.
A richiesta, possono anche essere forniti in versioni diverse. Caratteristiche tecniche
Pressione d’esercizio: da 0,5 a 1000 mbar assoluti
Temperatura del fluido: da -5 a +50 °C
Grado di filtrazione: 60 μ
Codici prodotto: GASFS20ES GASFS25ES GASFS30ES
