Raccorderia e tubazioni per il vuoto
| |

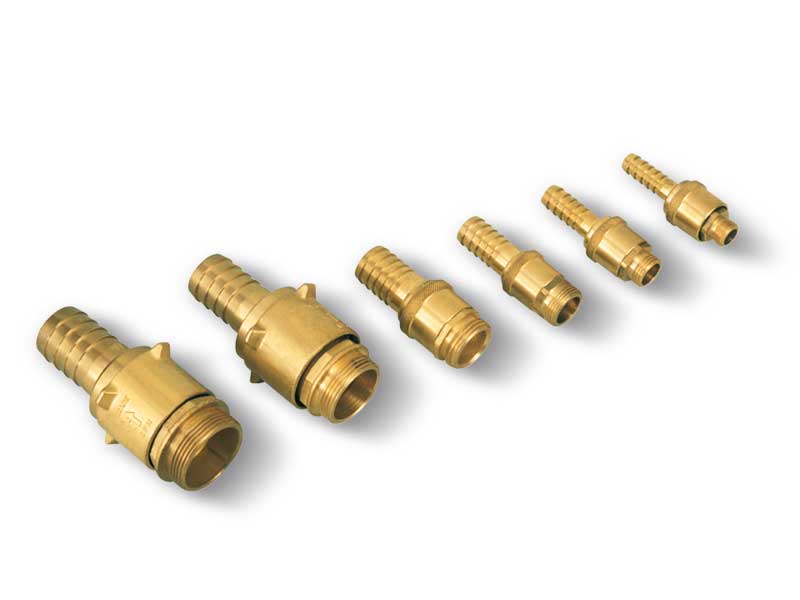

Raccordi ad innesto rapido, girevoli
I raccordi ad innesto rapido, composti da una presa con attacco a portagomma e un innesto con filettatura maschio, garantiscono un accoppiamento rapido e affidabile. Il fissaggio è assicurato da un anello di sfere con molla di spinta, mentre la tenuta del vuoto è garantita da una guarnizione in gomma nitrilica. La loro progettazione consente la rotazione libera a basso regime e un accoppiamento o sgancio rapido tramite la ghiera zigrinata.Sprovvisti di autoritenuta, assicurano un passaggio pieno d’aspirazione, ottimizzando il flusso della portata delle pompe per vuoto. Realizzati interamente in ottone, sono disponibili in diverse dimensioni per adattarsi a varie applicazioni.
Codici prodotto: RR3/8 RR1/2 RR3/4 RR1 RR11/4 RR11/2 RRF3/8 RRF1/2 RRF3/4 RRF1 RRF11/2 RRFF3/8 RRFF1/2 RRFF3/4 RRFF1 RRFF11/2 |
|
|
| |

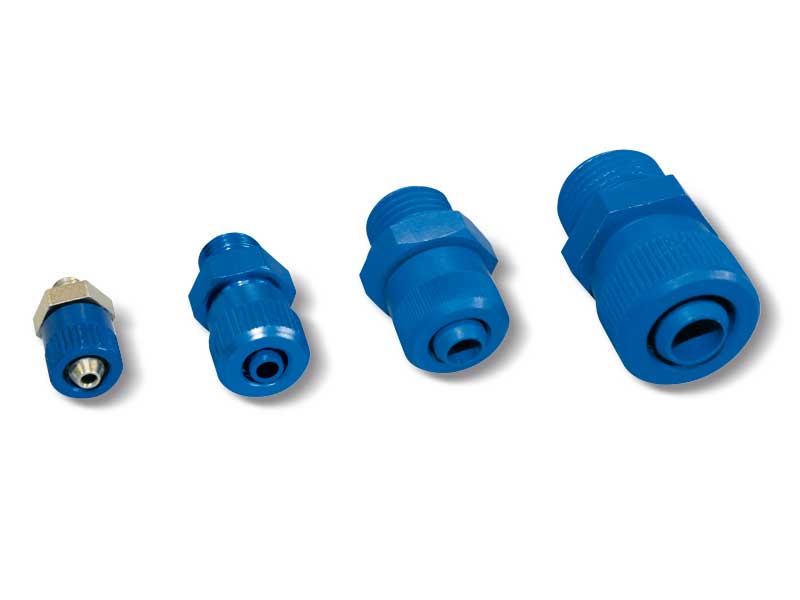

Raccordi, tappi e guarnizioni in nylon
I raccordi illustrati e descritti in questa pagina sono particolarmente indicati per l’allacciamento dei portaventose ai loro collettori ed in tutti quei casi in cui sia richiesto un collegamento a fonti di vuoto mediante tubi flessibili lisci, con diametri interni di 4, 6 e 9 mm, il massimo ammissibile nel campo del vuoto, senza rinforzo interno.
Questi raccordi sono del tipo semirapido; il fissaggio del tubo infatti, si ottiene mediante l’avvitamento manuale di una bussola zigrinata, senza l’ausilio di chiavi.
Le connessioni filettate sono maschio o femmina, a secondo dell’esigenza; completano la gamma, i raccordi a L e a T, in grado di offrire ulteriori conformazioni ai collegamenti ed i tappi di chiusura, completi di O-ring di tenuta.
I raccordi vengono forniti completi delle loro guarnizioni di nylon.
Codici prodotto: RMM5 RM1/8 RM1/4 RM3/8 RF1/8 RF1/4 RF3/8 GNM5 GN1/8 GN1/4 GN3/8 GN1/2 RLM5 RL1/8 RL1/4 RL3/8 RTM5 RT1/8 RT1/4 RT3/8 TPL2 TPL4 TPL6 TPL8 TPL9 |
|
|
| |
Tubi flessibili per aria compressa e vuoto e relativi raccordi
I tubi flessibili TPR, da noi appositamente studiati per il vuoto, sono costruiti in un pezzo unico con materiali plastici isolanti ed autoestinguenti, compresa l’anima interna di rinforzo del tubo, hanno un’ottima flessibilità, che garantisce minimi raggi di curvatura e sono molto leggeri in rapporto alla loro grande resistenza allo schiacciamento.
Il loro interno è liscio e questo consente di ridurre al minimo le dannose perdite di carico.
L’ottima funzionalità di questi tubi flessibili si accoppia ad una elevata resistenza all’abrasione, all’azione degli agenti atmosferici ed a gran parte dei prodotti chimici.
Per il tubo TPR, abbiamo creato una nuova linea di raccordi RMTPR, che rappresenta una novità assoluta. I raccordi RTPR da 3/8” a 1”, sono realizzati in pvc autoestinguente; RMTPR in alluminio anodizzato.
I raccordi sono tutti robustissimi ed a perfetta tenuta di vuoto. L’impiego di questi raccordi consente di eliminare le antiestetiche fascette stringitubo e di rendere l’allacciamento molto più veloce e sicuro. Sono disponibili in varie grandezze, a secondo del diametro del tubo da collegare.
I nostri tubi possono essere gestiti in posa mobile/ catene portacavi a patto che vengano rispettate le specifiche in merito al raggio di curvatura del tubo indicato sulla tabella.
Codici prodotto: TPR3/8 TPR1/2 TPR3/4 TPR1 TPR11/4 TPR11/2 TPR2 TPR3 RTPR3/8 RTPR1/2 RTPR3/4 RTPR1 RMTPR11/4 RMTPR11/2 RMTPR2 RMTPR3 |
|
|
| |

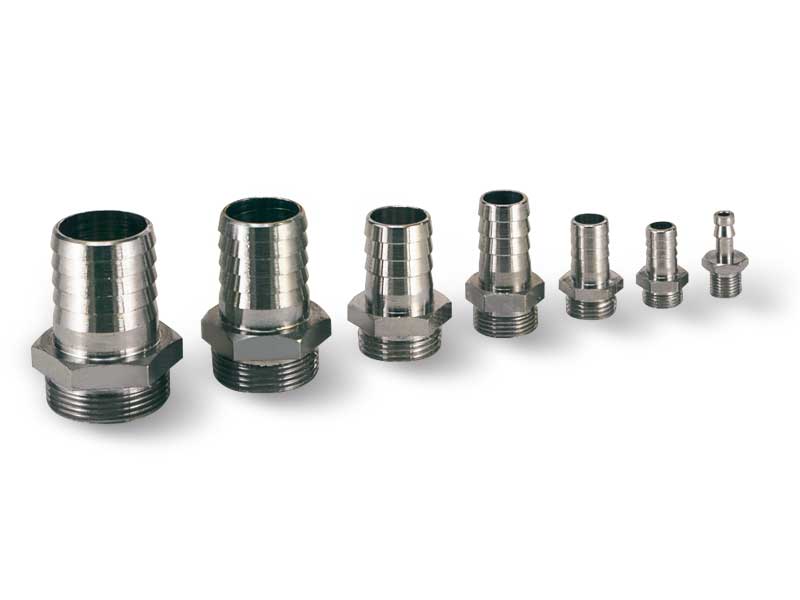

Portagomma
I portagomma di nostra produzione sono i classici raccordi spinati, realizzati in ottone e nichelati.
Sono adatti al collegamento di tubi flessibili lisci o rinforzati, con diametro interno fino a 76 mm.
Codici prodotto: RS1/4 RS3/8 RS1/2 RS3/4 RS1 RS11/4 RS11/2 RS2 RS3 |
|
|
| |
Riduzioni e tappi
Questi accessori standard offrono all’utilizzatore differenti opzioni di assemblaggio delle ventose.
Le riduzioni, in acciaio zincato od ottone, avvitate sulle connessioni dei supporti standard delle ventose, possono variare le filettature da gas a metrica o viceversa, da maschio a femmina o viceversa, oltre, naturalmente, ad aumentare o diminuire la grandezza del loro diametro filettato.
Codici prodotto: 0008130 0008131 0008230 0008254 0008255 0008258 0008129 0008296 0008297 000854 0008251 0008252 0015291 001144 001106 001833 0015273 0008215 0008216 0008217 0008218 0008219 0008220 0008221 0008222 0008223 0008224 0008225 0008226 0008227 0008228 |
|
|
| |

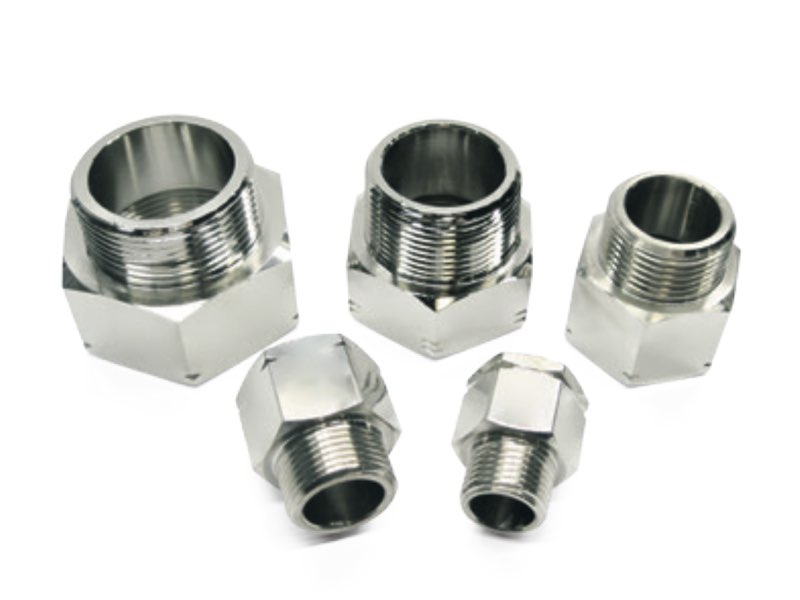

Adattatori gas - NPT
Gli adattatori sono pratici accessori che consentono di utilizzare raccorderia con filettatura NPT su componenti per il vuoto, quali supporti per ventose, valvole ed elettrovalvole, filtri, ecc., aventi filettature gas.
Codici prodotto: 0008259 0008260 0008261 0008262 0008263 0008264 0008265 0008266 0008267 0008268 0008269 0008270 0008271 0008272 0008273 0008274 0008275 0008276 |
|
|
|
