Risultati per la ricerca di "Conveyor" Vuototecnica

Accessori per generatori di vuoto regolabili Conveyor

Accessori per generatori di vuoto regolabili Conveyor

Il livello di rumorosità dei generatori di vuoto regolabili Conveyor, sempre piuttosto elevato, può essere notevolmente mitigato da un adeguato silenziatore, avvitato sulla connessione di scarico dell’aria.
Su specifica richiesta, possono essere forniti silenziatori della serie SSX, idonei ad ogni generatore di vuoto Conveyor.
Nella tabella sottostante sono riportati i codici dei silenziatori relativi ai vari generatori di vuoto.
Codici prodotto: PVR25 PVR50 PVR100 PVR200 SSX1/4 SSX1/2 SSX3/4 SSX1 2SSX1/4 2SSX1/2 2SSX3/4 2SSX1

8.119
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

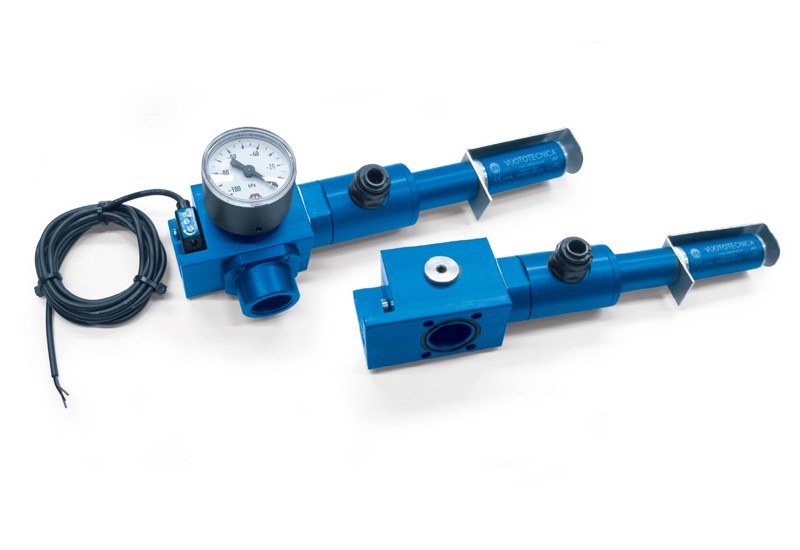

Generatore di vuoto conveyor PVR 25 MS, con supporto di fissaggio alle ventose

Generatore di vuoto conveyor PVR 25 MS, con supporto di fissaggio alle ventose

La particolare conformazione di questo generatore di vuoto a flusso rettilineo, consente l’asservimento di ventose, specialmente in presenza di abbondanti quantitativi di polveri, liquidi, segature, di origini varie e trucioli, senza interferenze. Può raggiungere un grado di vuoto pari a -70KPa, una capacità d’aspirazione di circa 10 m3/h, con una pressione d’alimentazione di 3 bar.
Il supporto di cui è dotato, consente il fissaggio alle ventose piane, a partire da quelle Ø 200 mm, mentre un apposito adattatore, fornibile su richiesta, permette di fissare il generatore a distanza. Sullo scarico dell’aria aspirata, è installato un silenziatore “free-flow”, ad alto abbattimento sonoro, dotato di apposita protezione di sicurezza, per impedire la dispersione delle impurità solide aspirate, nell’ambiente di lavoro.
Sempre su richiesta, è possibile fornire un microvacuostato digitale art. 12 05 11 P, per il controllo del grado di vuoto all’interno della ventosa e un vuotometro art. 09 03 15, per la lettura diretta del valore.
Una buona filtrazione dell’aria compressa d’alimentazione, è sufficiente a eliminare qualsiasi forma di manutenzione. Il loro impiego è consigliato in modo particolare sulle ventose per la presa di marmi e graniti, laterizi, lamiere arrugginite, tavole di legno grezze e quant’altro presenti superfici di presa molto sporche.
Codice prodotto: PVR25MS

8.117
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Generatori di vuoto regolabili Conveyor PVR 100 e PVR 200

Generatori di vuoto regolabili Conveyor PVR 100 e PVR 200


Codici prodotto: PVR100 PVR200

Zoom immagine
Inizio pagina Prossimo

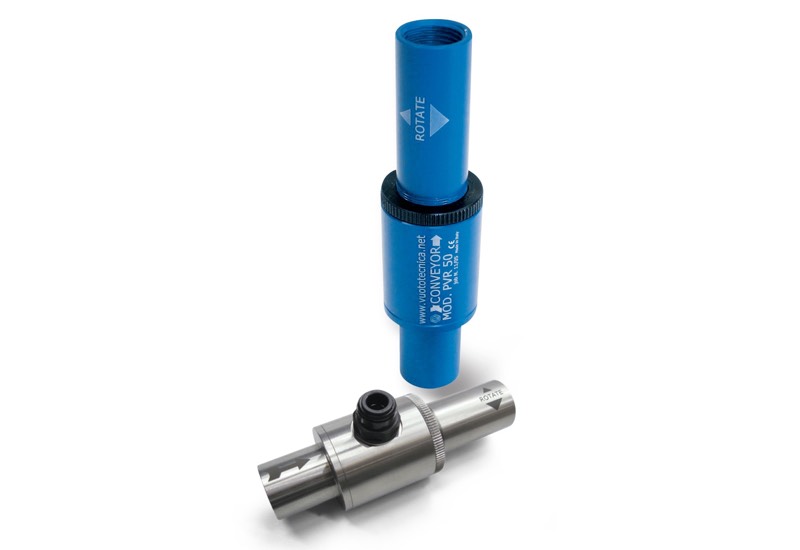

Generatori di vuoto regolabili Conveyor PVR 25 e PVR 50

Generatori di vuoto regolabili Conveyor PVR 25 e PVR 50

Principio di funzionamento
Il funzionamento di questi generatori di vuoto è basato sul principio Venturi.
A differenza di quelli precedentemente descritti, l’eiettore di cui sono dotati, oltre ad avere un diametro di flusso nettamente superiore, è anche regolabile.
Questa particolarità consente di variare la portata e il grado di vuoto dell’apparecchio, senza intervenire sul grado di pressione dell’aria di alimentazione.
Anche i consumi d’aria compressa sono rapportati alle effettive prestazioni del generatore di vuoto.
Caratteristiche
La particolare conformazione dei generatori di vuoto regolabili ed il loro principio di funzionamento a flusso rettilineo consentono l’aspirazione e il trasferimento di prodotti di diversa natura, senza interferenze, come i generatori di flusso, solo che, a differenza di questi ultimi, consentono di superare dislivelli nettamente superiori.
Sono adatti per il trasferimento di polveri, granulati, segatura, granaglie, trucioli metallici, prodotti alimentari liquidi o secchi, ecc.; per l’asservimento di ventose in presenza di abbondanti quantità di polveri o liquidi; oppure, per aspirare fumi, nebbie refrigeranti, condense d’acqua o d’olio, ecc.
L’assenza di parti in movimento ne consente l’uso in continuo, senza sviluppo di calore.
Il livello di rumorosità, piuttosto elevato in questo genere di apparecchi, può essere notevolmente mitigato da un adeguato silenziatore, avvitato sulla connessione di scarico dell’aria.
Non necessitano di corrente elettrica e, pertanto, possono essere impiegati anche in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Sono disponibili in alluminio anodizzato e in acciaio inox.
Per le loro caratteristiche, è sufficiente una buona filtrazione dell’aria compressa d’alimentazione per eliminare qualsiasi forma di manutenzione.
Codici prodotto: PVR25 PVR50

Zoom immagine
