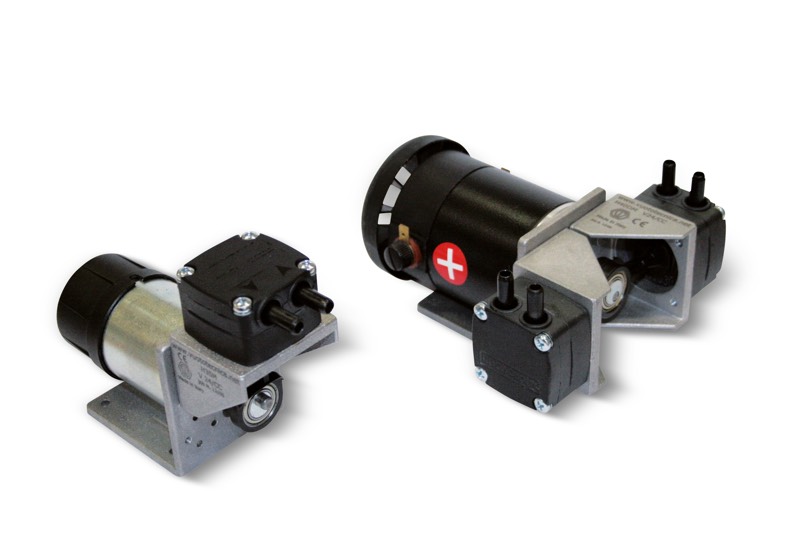

Minipompe per vuoto a membrana

Minipompe per vuoto a membrana

Le piccole pompe illustrate e descritte in questa pagina sono a membrana.
Possono essere impiegate sia come pompe per vuoto sia come compressorini; in quest’ultima versione sono in grado di erogare aria compressa esente da olio al 100%, fino a una pressione massima di 2 bar. Sono costituite da:
- Un motorino elettrico monofase, con classe di protezione IP 00 (esecuzione da montaggio), raffreddato ad aria.
- Un corpo pompa realizzato con materiale termoplastico resistente alla corrosione e con raccordi portagomma integrati sulle connessioni d’aspirazione e di mandata.
- Una membrana in Viton, solidale a una biella, resistente all’usura e alla corrosione.
- Una biella con cuscinetto “long life” incorporato, azionata da un sistema eccentrico bilanciato calettato sull’albero motore.
- Un supporto d’alluminio, per il fissaggio della pompa.
Sono disponibili nelle versioni con singola o doppia testa, per l’utilizzo in serie o in parallelo.
Le minipompe per vuoto a membrana sono silenziosissime (≤ 50dB(A)), hanno vibrazioni contenute e possono essere installate in qualsiasi posizione. Prive di lubrificazione, non hanno bisogno di alcuna manutenzione.
Per il loro minimo ingombro e il ridottissimo peso, sono particolarmente indicate per l’installazione su apparecchi portatili.
Sono adatte a un uso discontinuo e poco gravoso.
Codici prodotto: H35M H35M11060 H40DM H40DM11060

Zoom immagine
Inizio pagina Prossimo
Minipompe per vuoto a membrana, con motore in c.c.

Minipompe per vuoto a membrana, con motore in c.c.

Le minipompe di questa pagina sono le stesse precedentemente descritte,
con il motore in corrente continua, anziché in corrente alternata.
Anche le prestazioni sono pressoché le stesse.
Codici prodotto: H35MCC H40DMCC

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto a palette rotative – Generalità

Pompe per vuoto a palette rotative – Generalità


Il rotore ruota eccentricamente all’interno di uno statore ed è dotato di scanalature nelle quali scorrono libere le palette che, per effetto della forza centrifuga, vengono spinte contro la parete interna dello statore, formando tante camere quante sono le palette.
Durante la rotazione, il volume di queste camere varia in funzione della posizione in cui esse si vengono a trovare rispetto all’asse eccentrico.
L’aumento di volume delle camere fa espandere l’aria in esse racchiusa, creando in questo modo una depressione (fase di aspirazione); la diminuzione di volume, invece, genera una compressione dell’aria (fase di scarico o mandata). La concezione costruttiva interna è uguale sia per i compressori rotativi sia per le pompe per vuoto. Per le nostre pompe abbiamo adottato due diversi principi di convogliamento dell’aria aspirata.

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto VTL 2 e 4

Pompe per vuoto VTL 2 e 4

Queste piccole pompe per vuoto a palette rotative hanno una capacità d’aspirazione di 2 e 4 m3/h.
La lubrificazione è a stoppino con ricircolazione d’olio e il rotore, calettato a sbalzo sull’albero motore, consente di ridurre al minimo le dimensioni d’ingombro.
Motore e pompa sono raffreddati dalla ventola motore (raffreddamento superficiale).
Le pompe sono dotate di un piccolo serbatoio in asse con la pompa, contenente l’olio di lubrificazione ed un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.Sull’aspirazione della pompa è sempre consigliata l’installazione di una valvola di ritegno e un filtro idoneo a trattenere eventuali impurità aspirate.
Le pompe VTL 2 e 4 sono fornibili anche con motore elettrico monofase.
Codici prodotto: VTL2 VTL4

Zoom immagine
Inizio pagina Prossimo

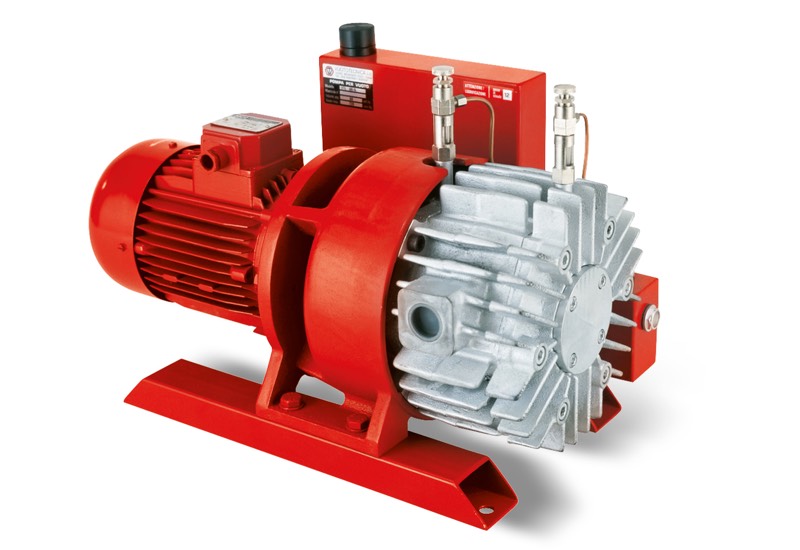

Pompe per vuoto VTL 5 e 10

Pompe per vuoto VTL 5 e 10

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 5 e 10 m3/h.
La lubrificazione è a depressione con ricircolo d’olio ed è regolabile tramite un oliatore posto in corrispondenza dell’aspirazione.
Il rotore è calettato a sbalzo sull’albero motore; per questo motivo le dimensioni d’ingombro risultano molto contenute.
Motore e pompa sono raffreddati dalla ventola motore (raffreddamento superficiale).
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sull’aspirazione è sempre consigliata l’installazione di una valvola di ritegno ed un filtro idoneo a trattenere eventuali impurità aspirate.
Le pompe VTL 5 e 10 possono essere fornite anche con motore elettrico monofase.
Codici prodotto: VTL5 VTL10

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto VTLP 5 e 10, con lubrificazione a perdere

Pompe per vuoto VTLP 5 e 10, con lubrificazione a perdere


Codici prodotto: VTLP5 VTLP10

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto VTL 10/FG, 15/FG e 20/FG

Pompe per vuoto VTL 10/FG, 15/FG e 20/FG

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 10, 15 e 20 m3/h. La lubrificazione è a depressione con ricircolo d’olio ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto. Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa. Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella. Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sull’aspirazione è sempre consigliata l’installazione di una valvola di ritegno e un filtro idoneo a trattenere eventuali impurità aspirate. Anche questa serie di pompe può essere fornita con motori elettrici monofase.
Codici prodotto: VTL10/FG VTL15/FG VTL20/FG

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto VTLP 10/FG, 15/FG e 20/FG, con lubrificazione a perdere

Pompe per vuoto VTLP 10/FG, 15/FG e 20/FG, con lubrificazione a perdere

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 10, 15 e 20 m3/h.
La lubrificazione è a depressione con olio a perdere ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.
Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti, fissate ad un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella. Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sullo stesso serbatoio è installata una valvola di sicurezza per lo scarico automatico dell’olio esausto, quando questo non viene scaricato periodicamente.
L’olio lubrificante è contenuto in un apposito contenitore trasparente, fissato alla pompa con un proprio supporto, ed è controllato da un interruttore magnetico di livello. Nelle pompe con lubrificazione a perdere, l’olio lubrificante, aspirato in pompa attraverso gli oliatori a goccia regolabile, viene scaricato insieme all’aria aspirata nel serbatoio di recupero, senza più essere rimesso in ciclo. L’impiego di queste pompe è indispensabile quando nell’aria da aspirare sono presenti condense d’acqua, vapori di solventi o quant’altro possa inquinare l’olio lubrificante.
Sull’aspirazione della pompa è sempre consigliata l’installazione di una valvola di ritegno ed un filtro idoneo a trattenere eventuali impurità aspirate.
Anche questa serie di pompe può essere fornita con motori elettrici monofase.
Codici prodotto: VTLP10/FG VTLP15/FG VTLP20/FG

Zoom immagine
Inizio pagina Prossimo

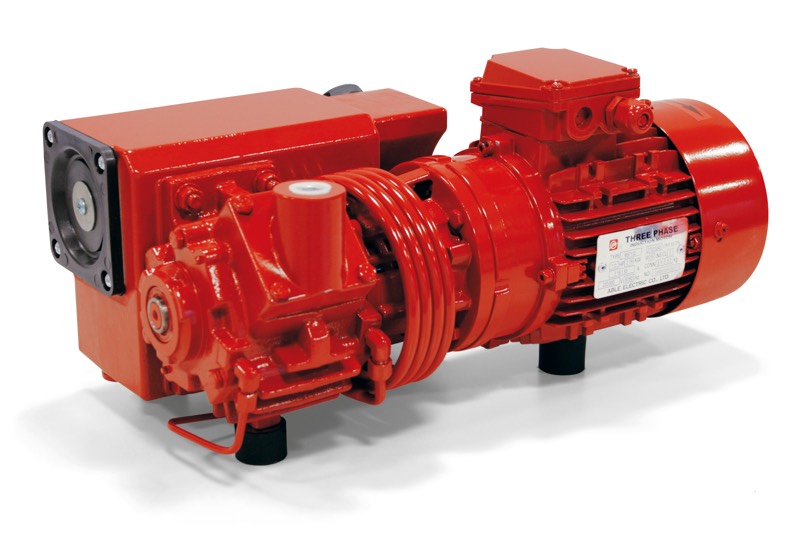

Pompe per vuoto VTL 25/FG, 30/FG e 35/FG

Pompe per vuoto VTL 25/FG, 30/FG e 35/FG

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 25, 30 e 35 m3/h.
La lubrificazione è a depressione con ricircolo d’olio ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.
Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti, fissate ad un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella.Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sull’aspirazione è sempre consigliata l’installazione di una valvola di ritegno ed un filtro idoneo a trattenere eventuali impurità aspirate.
Anche questa serie di pompe può essere fornita con motori elettrici monofase.
Codici prodotto: VTL25/FG VTL30/FG VTL35/FG

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto VTLP 25/FG, 30/FG e 35/FG, con lubrificazione a perdere

Pompe per vuoto VTLP 25/FG, 30/FG e 35/FG, con lubrificazione a perdere

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 25, 30 e 35 m3/h.
La lubrificazione è a depressione con olio a perdere ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.
Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.Pompa e motore elettrico sono così due unità indipendenti, fissate ad un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sullo stesso serbatoio è installata una valvola di sicurezza per lo scarico automatico dell’olio esausto, quando questo non viene scaricato periodicamente.
L’olio lubrificante è contenuto in un apposito contenitore trasparente, fissato alla pompa con un proprio supporto, ed è controllato da un interruttore magnetico di livello.
Nelle pompe con lubrificazione a perdere, l’olio lubrificante, aspirato in pompa attraverso gli oliatori a goccia regolabile, viene scaricato insieme all’aria aspirata nel serbatoio di recupero, senza più essere rimesso in ciclo. L’impiego di queste pompe è indispensabile quando nell’aria da aspirare sono presenti condense d’acqua, vapori di solventi o quant’altro possa inquinare l’olio lubrificante.
Sull’aspirazione della pompa è sempre consigliata l’installazione di una valvola di ritegno ed un filtro idoneo a trattenere eventuali impurità aspirate.
Anche questa serie di pompe può essere fornita con motori elettrici monofase.
Codici prodotto: VTLP25/FG VTLP30/FG VTLP35/FG

Zoom immagine
Inizio pagina Prossimo

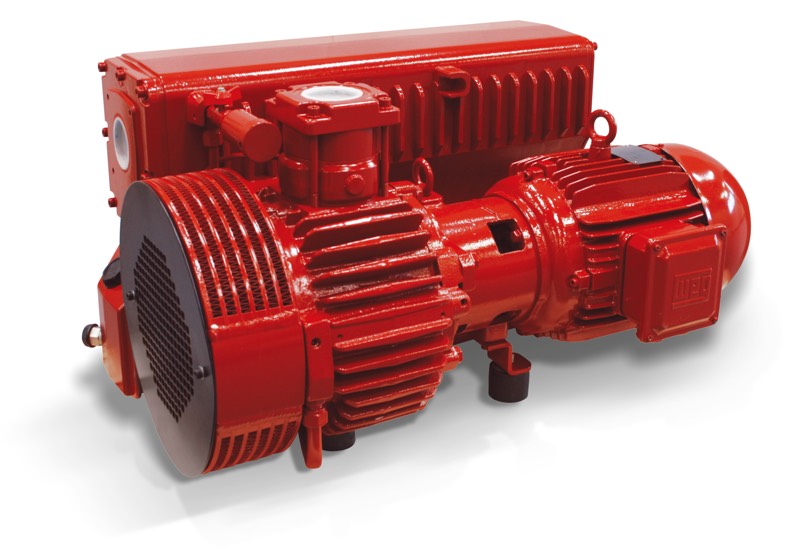

Pompe per vuoto VTL 40/G1, 50/G1 e 65/G1

Pompe per vuoto VTL 40/G1, 50/G1 e 65/G1

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 40, 50 e 65 m3/h.
La lubrificazione è a depressione con ricircolo d’olio ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti,fissate ad un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sull’aspirazione è indispensabile installare una valvola di ritegno ed un filtro idoneo a trattenere eventuali impurità aspirate.
Sono fornibili solamente con motori elettrici trifase.
Codici prodotto: VTL40/G1 VTL50/G1 VTL65/G1

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto VTL 75/G1, 90/G1 e 105/G1

Pompe per vuoto VTL 75/G1, 90/G1 e 105/G1

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 75, 90 e 105 m3/h.
La lubrificazione è a depressione con ricircolo d’olio ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti,fissate ad un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sull’aspirazione è indispensabile installare una valvola di ritegno ed un filtro idoneo a trattenere eventuali impurità aspirate.
Sono fornibili solamente con motori elettrici trifase.
Codici prodotto: VTL75/G1 VTL90/G1 VTL105/G1

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto VTLP 40/G1, 50/G1 e 65/G1, con lubrificazione a perdere

Pompe per vuoto VTLP 40/G1, 50/G1 e 65/G1, con lubrificazione a perdere

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 40, 50 e 65 m3/h.
La lubrificazione è a depressione con olio a perdere ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.
Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti, fissate ad un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sullo stesso serbatoio è installata una valvola di sicurezza per lo scarico automatico dell’olio esausto, quando questo non viene scaricato periodicamente.
L’olio lubrificante è contenuto in un apposito contenitore trasparente, fissato alla pompa con un proprio supporto, ed è controllato da un interruttore magnetico di livello.
Nelle pompe con lubrificazione a perdere, l’olio lubrificante, aspirato in pompa attraverso gli oliatori a goccia regolabile, viene scaricato insieme all’aria aspirata nel serbatoio di recupero, senza più essere rimesso in ciclo. L’impiego di queste pompe è indispensabile quando nell’aria da aspirare sono presenti condense d’acqua, vapori di solventi o quant’altro possa inquinare l’olio lubrificante.
Sull’aspirazione della pompa è indispensabile installare una valvola di ritegno ed un filtro idoneo a trattenere eventuali impurità aspirate.
Sono fornibili solamente con motori elettrici trifase.
Codici prodotto: VTLP40/G1 VTLP50/G1 VTLP65/G1

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto VTLP 75/G1, 90/G1 e 105/G1, con lubrificazione a perdere

Pompe per vuoto VTLP 75/G1, 90/G1 e 105/G1, con lubrificazione a perdere

Sono pompe per vuoto a palette rotative, con una capacità d’aspirazione di 75, 90 e 105 m3/h.
La lubrificazione è a depressione con olio a perdere ed è regolabile tramite due oliatori posti in corrispondenza dei cuscinetti di supporto.
Il rotore è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti, fissate ad un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella.
Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un serbatoio per il recupero dell’olio, contenente un filtro separatore che impedisce la formazione di nebbie d’olio e, nel contempo, riduce la rumorosità.
Sullo stesso serbatoio è installata una valvola di sicurezza per lo scarico automatico dell’olio esausto, quando questo non viene scaricato periodicamente.
L’olio lubrificante è contenuto in un apposito contenitore trasparente, fissato alla pompa con un proprio supporto, ed è controllato da un interruttore magnetico di livello.
Nelle pompe con lubrificazione a perdere, l’olio lubrificante, aspirato in pompa attraverso gli oliatori a goccia regolabile, viene scaricato insieme all’aria aspirata nel serbatoio di recupero, senza più essere rimesso in ciclo. L’impiego di queste pompe è indispensabile quando nell’aria da aspirare sono presenti condense d’acqua, vapori di solventi o quant’altro possa inquinare l’olio lubrificante.
Sull’aspirazione della pompa è indispensabile installare una valvola di ritegno ed un filtro idoneo a trattenere eventuali impurità aspirate.
Sono fornibili solamente con motori elettrici trifase.
Codici prodotto: VTLP75/G1 VTLP90/G1 VTLP105/G1

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto a palette rotative lubrificate, serie RVP

Pompe per vuoto a palette rotative lubrificate, serie RVP

Le pompe per vuoto di questa nuova serie, sono monostadio, a palette rotative e con lubrificazione automatica a bagno d’olio, con riciclo. L’adozione di una tecnica costruttiva d’avanguardia e l’impiego di materiali hi-tech di ultima generazione, ha consentito il raggiungimento di elevati standard di qualità, di rendimento, di durata e di economicità d’uso. Le caratteristiche tecniche che ne derivano sono:
- Alta velocità di pompaggio nel campo di pressione assoluta compresa tra 850 e 0,5 mbar;
- Rumorosità estremamente contenuta;
- Basse temperature d’esercizio;
- Assenza di inquinamento;
- Ridotta manutenzione.
Le pompe sono azionate da un motore elettrico, accoppiato tramite un giunto di trasmissione elastico ( ad esclusione del mod. RVP 15 ), conforme ai requisiti richiesti dalla Normativa Internazionale IEC 60034 per macchine rotanti e alle Direttive Europee per la Bassa Tensione ( LV )2006/95/EC, per la Compatibilità Elettromagnetica ( EMC ) 2004/108/EC, per la limitazione dell’impiego di sostanze pericolose RoHS 2011/65/CE e la Direttiva Macchine 2006/42/CE per la marcatura CE.
Ad esclusione dei motori elettrici con potenza inferiore a 0,75 KW, la classe di rendimento corrisponde a IE3=Premium Efficiency, con grado di protezione IP 55, Tolleranza della Tensione nominale ± 10% e Classe d’Isolamento F.
Una ventola centrifuga, calettata sull’albero delle pompe, garantisce un adeguato flusso d’aria per l’ottimale raffreddamento del corpo pompa e dei radiatori (raffreddamento superficiale forzato).
Un capiente serbatoio per il recupero dell’olio, posto sullo scarico delle pompe, dotato di cartucce disoleatrici in microfibra, ha la funzione di abbattitore di fumi e di silenziatore; un’apposita valvola a galleggiante incorporata, consente di recuperare l’olio trattenuto dalle cartucce. Il filtro dell’olio, a esclusione delle pompe mod. RVP 15 e 21, è installato di serie su tutte.
L’olio contenuto nel sistema, svolge le funzioni di lubrificazione , di raffreddamento e di tenuta tra le parti rotanti delle pompe e quelle fisse.
Sull’aspirazione, la valvola di ritegno è parte integrante delle pompe ed è di serie, mentre, su richiesta, può essere fornito un filtro idoneo a trattenere eventuali impurità aspirate.
Tutte le pompe, ad esclusione dei mod. RVP 15 e RVP 21, sono dotate, di serie, della valvola zavorratrice gas, che consente una elevata compatibilità al vapore acqueo; per il mod. RVP 21 invece, la valvola zavorratrice può essere installata solamente su richiesta.
Gli accorgimenti sopra descritti, abbinati ad una robusta e compatta costruzione, fanno si che le pompe per vuoto della serie RVP siano particolarmente adatte a un uso continuativo e molto gravoso.

7.29
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Pompa per vuoto RVP 15, a bagno d'olio

Pompa per vuoto RVP 15, a bagno d'olio


Codice prodotto: RVP15

Zoom immagine
Inizio pagina Prossimo
Pompa per vuoto RVP 21, a bagno d’olio

Pompa per vuoto RVP 21, a bagno d’olio


Codici prodotto: RVP21 RVP21Z

Zoom immagine
Inizio pagina Prossimo
Pompa per vuoto RVP 40, a bagno d’olio

Pompa per vuoto RVP 40, a bagno d’olio


Codice prodotto: RVP40

Zoom immagine
Inizio pagina Prossimo
Pompa per vuoto RVP 60, a bagno d’olio

Pompa per vuoto RVP 60, a bagno d’olio


Codice prodotto: RVP60

Zoom immagine
Inizio pagina Prossimo
Pompa per vuoto RVP 100, a bagno d’olio

Pompa per vuoto RVP 100, a bagno d’olio


Codice prodotto: RVP100

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto RVP 160 e RVP 200, a bagno d’olio

Pompe per vuoto RVP 160 e RVP 200, a bagno d’olio


Codici prodotto: RVP160 RVP200

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto RVP 250 e RVP 300, a bagno d’olio

Pompe per vuoto RVP 250 e RVP 300, a bagno d’olio


Codici prodotto: RVP250 RVP300

Zoom immagine
Inizio pagina Prossimo

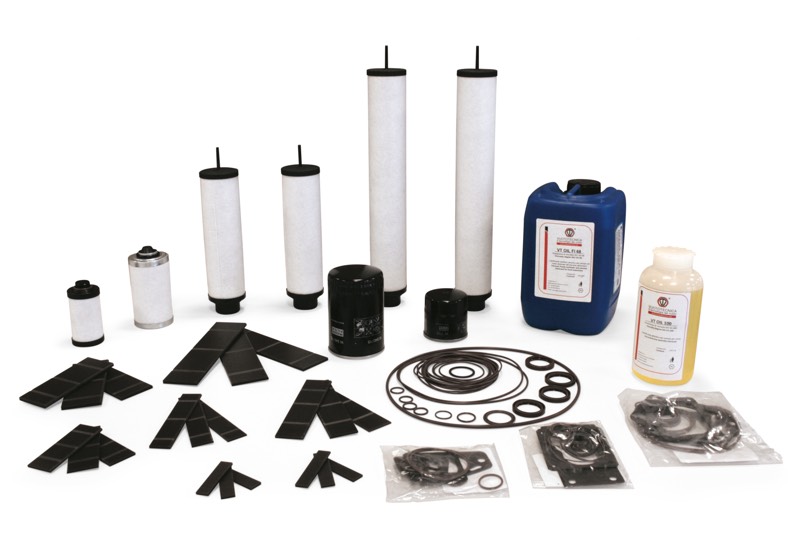

Accessori e ricambi per pompe per vuoto lubrificate

Accessori e ricambi per pompe per vuoto lubrificate


Codici prodotto: 00VTL0210 00VTL0410 00VTL0510 00VTL1010 00VTL10F10 00VTL10FG10 00VTL15F10 00VTL15FG10 00VTL20F10 00VTL20FG10 00VTL25FG10 00VTL30FG10 00VTL35FG10 00VTL40G110 00VTL50G110 00VTL65G110 00VTL75G110 00VTL90G110 00VTL105G110 00VTL0610 00MV2010 00MV4010 00MV6010 00MV10010 00MV160R10 00MV200R10 00MV300R10 00KITVTL02 00KITVTL04 00KITVTL05 00KITVTL10 00KITVTL10F 00KITVTL10FG 00KITVTL15F 00KITVTL15FG 00KITVTL20F 00KITVTL20FG 00KITVTL25FG 00KITVTL30FG 00KITVTL35FG 00KITVTL40G1 00KITVTL50G1 00KITVTL65G1 00KITVTL75G1 00KITVTL90G1 00KITVTL105G1 00KITVTL06 00KITMV20 00KITMV40 00KITMV60 00KITMV100 00KITMV160R 00KITMV200R 00KITMV300R 100115 100215 100210 100310 100410 100510 100610 100710 FB5 FB10 FB20 FB25 FB30 FB40 FB50 FC10 FC20 FC25 FC30 FC35 FC40 FC50 FC60 MV200RA MV300R MV300RA 00VTL0011 00LPVTL99 00LPVTL40 00MV160R07 00MV200R07 00MV300R07 00VTL75G129 00VTL90G129 00VTL105G129 00MV2011 00MV4050 00MV6050 00MV10006 00MV160R06 00MV200R50 00MV300R50 VZ01 VZ02 ISO32 ISO68 ISO100 ISO150 ISO220 VTOIL32 VTOIL68 VTOIL100 VTOILFI68 VTOILFI100

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto a secco VTS 2 e 4

Pompe per vuoto a secco VTS 2 e 4

Sono piccole pompe per vuoto a palette rotative, senza lubrificazione, con una capacità d’aspirazione di 2 e 4 m3/h.
La particolare conformazione della camera di lavoro dello statore e la grafite speciale con cui sono realizzate le palette e le flange di chiusura, consentono a queste pompe di funzionare senza l’impiego di lubrificante.
Il rotore della pompa, calettato a sbalzo sull’albero motore, consente di ridurre al minimo le dimensioni d’ingombro.
Motore e pompa sono raffreddati dalla ventola motore (raffreddamento superficiale). Sullo scarico della pompa è installato un filtro con funzione di silenziatore.
Sull’aspirazione è consigliata l’applicazione di un filtro, idoneo a trattenere eventuali impurità aspirate.
L’impiego di queste pompe è sconsigliato quando il fluido da aspirare contiene vapori o condense d’acqua o d’olio.
Le pompe VTS 2 e 4 possono essere fornite anche con motore elettrico monofase.
Codici prodotto: VTS2 VTS4

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto a secco VTS 6 e 10

Pompe per vuoto a secco VTS 6 e 10

Sono pompe per vuoto a palette rotative, senza lubrificazione, con una capacità d’aspirazione di 6 e 10 m3/h.
La particolare conformazione della camera di lavoro dello statore e la grafite speciale con cui sono realizzate le palette e le flange di chiusura, consentono a queste pompe di funzionare senza l’impiego di lubrificante.
Il rotore della pompa, calettato a sbalzo sull’albero motore, consente di ridurre al minimo le dimensioni d’ingombro. Motore e pompa sono raffreddati dalla ventola motore (raffreddamento superficiale).
Sullo scarico della pompa è installato un filtro con funzione di silenziatore.
Sull’aspirazione è consigliata l’installazione di un filtro, idoneo a trattenere eventuali impurità aspirate. L’impiego di queste pompe è sconsigliato, quando il fluido da aspirare contiene vapori o condense d’acqua o d’olio.
Le pompe VTS 6 e 10 possono essere fornite anche con motore elettrico monofase.
Codici prodotto: VTS6 VTS10

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto a secco VTS 10/FG, 15/FG e 20/FG

Pompe per vuoto a secco VTS 10/FG, 15/FG e 20/FG

Sono pompe per vuoto a palette rotative, senza lubrificazione, con una capacità d’aspirazione di 10, 15 e 20 mc/h.
La particolare conformazione della camera di lavoro dello statore e la grafite speciale con cui sono realizzate le palette e le flange di chiusura consentono a queste pompe di funzionare senza l’impiego di lubrificante.
Il rotore della pompa è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella. Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un filtro con funzione di silenziatore.
Sull’aspirazione è consigliata l’installazione di un filtro, idoneo a trattenere eventuali impurità aspirate.
L’impiego di queste pompe è sconsigliato quando il fluido da aspirare contiene vapori o condense d’acqua o d’olio.
Anche questa serie di pompe può essere fornita con motori elettrici monofase.
Codici prodotto: VTS10/FG VTS15/FG VTS20/FG

Zoom immagine
Inizio pagina Prossimo
Pompe per vuoto a secco VTS 25/FG, 30/FG e 35/FG

Pompe per vuoto a secco VTS 25/FG, 30/FG e 35/FG

Sono pompe per vuoto a palette rotative, senza lubrificazione, con una capacità d’aspirazione di 25, 30 e 35 mc/h.
La particolare conformazione della camera di lavoro dello statore e la grafite speciale con cui sono realizzate le palette e le flange di chiusura consentono a queste pompe di funzionare senza l’impiego di lubrificante.
Il rotore della pompa è calettato su un proprio albero ed è supportato da cuscinetti indipendenti, alloggiati nelle due flange di chiusura della pompa.
Pompa e motore elettrico sono così due unità indipendenti, fissate a un apposito supporto, collegate tra loro tramite un giunto di trasmissione elastico.
Questa conformazione consente l’impiego di motori elettrici standard, nella forma e grandezza indicate in tabella. Il raffreddamento della pompa è del tipo superficiale; il calore viene disperso dalla superficie esterna, appositamente alettata, da una ventola radiale posta tra il motore e la pompa.
Sullo scarico della pompa è installato un filtro con funzione di silenziatore.
Sull’aspirazione è consigliata l’installazione di un filtro, idoneo a trattenere eventuali impurità aspirate.
L’impiego di queste pompe è sconsigliato quando il fluido da aspirare contiene vapori o condense d’acqua o d’olio.
Anche questa serie di pompe può essere fornita con motori elettrici monofase.
Codici prodotto: VTS25/FG VTS30/FG VTS35/FG

Zoom immagine
Inizio pagina Prossimo
Accessori e ricambi per pompe per vuoto a secco

Accessori e ricambi per pompe per vuoto a secco

Codici prodotto: 00VTS0210 00VTS0410 00VTS0610 00VTS1010 00VTS10F10 00VTS15F10 00VTS20F10 00VTS25F10 00VTS10FG10 00VTS15FG10 00VTS20FG10 00VTS25FG10 00VTS30FG10 00VTS35FG10 00VTS0211 00VTS0411 00VTS0215 00VTS0607 00VTS1011 00VTS10F15 00VTS0612 00VTS1020 00VTS10F19 00VTS25F05 00KITVTS02 00KITVTS04 00KITVTS06 00KITVTS10 00KITVTS10F 00KITVTS15F 00KITVTS20F 00KITVTS25F 00KITVTS10FG 00KITVTS15FG 00KITVTS20FG 00KITVTS25FG 00KITVTS30FG 00KITVTS35FG 100115 100210 100310 100410 FB5 FB10 FB20 FB28 FC10 FC20 FC25

Zoom immagine
Inizio pagina Prossimo
Minidepressori – Generalità

Minidepressori – Generalità

I minidepressori sono delle piccole unità autonome atte alla produzione di vuoto, caratterizzati dalle loro ridotte dimensioni.
Sono costituiti da:
- Un piccolo serbatoio in lamiera d’acciaio saldata, a perfetta tenuta di vuoto.
- Una pompa per vuoto a palette rotative di piccola portata, a secco o lubrificata.
- Un vacuostato mini per la regolazione del massimo grado di vuoto.
- Un vuotometro per la lettura diretta del grado di vuoto.
- Un’apparecchiatura elettrica di comando, racchiusa in apposita cassetta protetta.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato mini, è completamente automatico.
I minidepressori possono essere forniti anche con motori elettrici monofase o in C.C. e sono adatti ad attrezzare piccole unità di lavoro, fisse o mobili, che necessitano di vuoto, quali:
- Carrelli con ventose per il fissaggio e il trasporto di vetri e cristalli.
- Sistemi di staffaggio a depressione per la manutenzione degli sci, per la lavorazione del marmo, per la lucidatura di oggetti in rame, peltro o argento, ecc.
- Paranchi a ventose per il sollevamento di televisori ed elettrodomestici, per l’installazione di vetri nei serramenti, per la posa di piastrelle in ceramica, per l’alimentazione di lamiere alle presse, ecc.

7.62
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

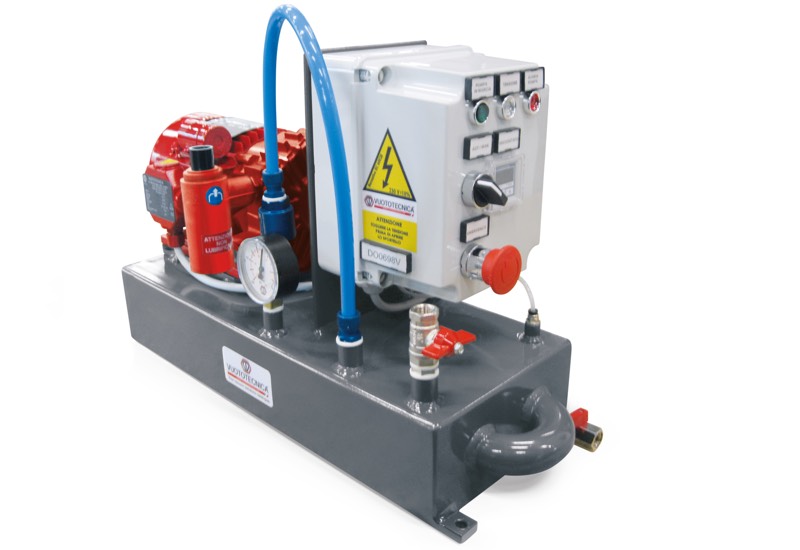

Minidepressori DO 06V ... e DO 10V ... con pompe a vuoto a secco

Minidepressori DO 06V ... e DO 10V ... con pompe a vuoto a secco


Codici prodotto: DO06VVTS2 DO06VVTS2M DO06VVTS4 DO06VVTS4M DO06VVTS6 DO06VVTS6M DO10VVTS2 DO10VVTS2M DO10VVTS4 DO10VVTS4M DO10VVTS6 DO10VVTS6M

7.63
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Minidepressori DO 06V ... e DO 10V ... con pompe per vuoto lubrificate

Minidepressori DO 06V ... e DO 10V ... con pompe per vuoto lubrificate


Codici prodotto: DO06VVTL2 DO06VVTL2M DO06VVTL4 DO06VVTL4M DO06VVTL5 DO06VVTL5M DO10VVTL2 DO10VVTL2M DO10VVTL4 DO10VVTL4M DO10VVTL5 DO10VVTL5M

7.64
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Minidepressori DO 20V ...

Minidepressori DO 20V ...


Codici prodotto: DO20VVTL5 DO20VVTL5M DO20VVTL10 DO20VVTL10M DO20VVTL10/FG DO20VVTL10/FGM DO20VVTL15/FG DO20VVTL15/FGM DO20VRVP15 DO20VRVP15M DO20VVTL20/FG DO20VVTL20/FGM DO20VRVP21 DO20VRVP21M

7.65
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori orizzontali – Generalità

Depressori orizzontali – Generalità

Costruiti di serie in varie capacità e portate, sono costituiti da:
- Un serbatoio orizzontale in lamiera d’acciaio saldata a perfetta tenuta di vuoto.
- Una pompa per vuoto a palette rotative, da scegliersi in base alla capacità d’aspirazione ed il grado di vuoto richiesti.
- Un vacuostato per la regolazione del grado di vuoto entro il quale operare.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Un’apparecchiatura elettrica di comando, racchiusa in apposita cassetta protetta in plastica, per i serbatoi da 25 e 50 litri e metallica a tenuta stagna, per i serbatoi da 100 litri in su.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, è completamente automatico. Il funzionamento della pompa può essere in continuo o in automatico, a scelta dell’utente.
I depressori vengono normalmente impiegati per la movimentazione con ventose, di carichi particolarmente pesanti o di valore, poiché in mancanza di corrente elettrica consentono alle ventose di rimanere in presa ancora per un certo tempo, variabile secondo la capacità del serbatoio.
Sono anche consigliati per l’allacciamento di più macchine utilizzatrici, per centralizzare il vuoto.
Per il consumo energetico, l’uso del depressore risulta particolarmente vantaggioso in entrambi i casi, poiché la pompa entra in funzione solo quando è richiesto il vuoto dalla macchina utilizzatrice.

7.66
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori orizzontali DO 25V ... e DO 50V ...

Depressori orizzontali DO 25V ... e DO 50V ...


Codici prodotto: DO25VVTL5 DO25VVTL5M DO25VVTL10 DO25VVTL10M DO25VRVP15 DO25VRVP15M DO50VVTL5 DO50VVTL5M DO50VVTL10 DO50VVTL10M DO50VRVP15 DO50VRVP15M

7.67
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori orizzontali DO 100V ... e DO 150V ...

Depressori orizzontali DO 100V ... e DO 150V ...


Codici prodotto: DO100VVTL10/FG DO100VVTL10/FGM DO100VVTL15/FG DO100VVTL15/FGM DO100VRVP15 DO100VRVP15M DO100VVTL20/FG DO100VVTL20/FGM DO100VRVP21 DO100RVP21M DO150VVTL25/FG DO150VVTL30/FG DO150VVTL35/FG DO150VRVP40 DO150VVTL50/G1 DO150VRVP60 DO150VVTL75/G1

7.68
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori orizzontali DO 300V ... e DO 500V ...

Depressori orizzontali DO 300V ... e DO 500V ...


Codici prodotto: DO300VRVP60 DO300VVTL75/G1 DO300VRVP100 DO300VVTL105/G1 DO500VRVP100 DO500VVTL105/G1 DO500VRVP160 DO500VRVP200 DO500VRVP250 DO500VRVP300

7.69
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori orizzontali DO 1000V ...

Depressori orizzontali DO 1000V ...


Codici prodotto: DO1000VRVP200 DO1000VRVP250 DO1000VRVP300

7.70
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori di sicurezza orizzontali – Generalità

Depressori di sicurezza orizzontali – Generalità

I depressori di sicurezza sono stati realizzati per centralizzare il vuoto in tutti quegli ambienti di lavoro, ospedali, laboratori, ecc., dove è necessario garantire il vuoto 24 ore su 24.
Sono essenzialmente costituiti da:
- Un serbatoio orizzontale in lamiera d’acciaio saldata a perfetta tenuta di vuoto.
- Due pompe per vuoto a palette rotative, da scegliersi in base alla capacità d’aspirazione e il grado di vuoto richiesti.
- Tre vacuostati, di cui due per la regolazione del grado di vuoto entro il quale ciascuna pompa deve operare e uno per stabilire il valore minimo di sicurezza da garantire all’impianto, al di sotto del quale scatta l’allarme.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Due valvole manuali per l’esclusione delle pompe.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
- Un’apparecchiatura elettrica di comando racchiusa in apposita cassetta metallica a tenuta stagna, con commutatori per la scelta del funzionamento delle pompe in automatico o manuale, dispositivo d’allarme con segnalazione acustica e luminosa, pulsanti di prova allarme e contaore per il conteggio delle ore di effettivo funzionamento di ogni singola pompa.
Il depressore di sicurezza così composto è tale da prevedere normalmente il funzionamento di una pompa, con successivo automatico inserimento della seconda per consumi maggiori e quando, per qualsiasi ragione, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, installato nel quadro elettrico di comando, alterna con esattezza l’entrata in servizio prioritaria delle pompe, in modo che le stesse siano sottoposte a un uguale logorio meccanico.
I sistemi di allarme sul quadro elettrico e a distanza entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.

7.71
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori di sicurezza orizzontali DSO 300V ... e DSO 500V ...

Depressori di sicurezza orizzontali DSO 300V ... e DSO 500V ...


Codici prodotto: DSO300VRVP40 DSO300VVTL50/G1 DSO300VRVP60 DSO300VVTL75/G1 DSO300VRVP100 DSO300VVTL105/G1 DSO500VVTL50/G1 DSO500VRVP60 DSO500VVTL75/G1 DSO500VRVP100 DSO500VVTL105/G1 DSO500VRVP160 DSO500VRVP200

7.72
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori di sicurezza orizzontali DSO 1000V ...

Depressori di sicurezza orizzontali DSO 1000V ...


Codici prodotto: DSO1000VRVP60 DSO1000VVTL75/G1 DSO1000VRVP100 DSO1000VVTL105/G1 DSO1000VRVP160 DSO1000VRVP200 DSO1000VRVP250 DSO1000VRVP300

7.73
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori verticali – Generalità

Depressori verticali – Generalità

Costruiti di serie in varie capacità e portate, sono costituiti da:
- Un serbatoio verticale in lamiera d’acciaio saldata a perfetta tenuta di vuoto.
- Una pompa per vuoto a palette rotative, da scegliersi in base alla capacità d’aspirazione e il grado di vuoto richiesti.
- Un vacuostato per la regolazione del grado di vuoto entro il quale operare.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Un’apparecchiatura elettrica di comando, racchiusa in apposita cassetta metallica a tenuta stagna.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, è completamente automatico. Il funzionamento della pompa può essere in continuo o in automatico, a scelta dell’utente.
I depressori sono normalmente impiegati per l’asservimento di più macchine utilizzatrici di vuoto e, per motivi di sicurezza, di movimentatori a ventose, poiché, in mancanza di corrente elettrica, consentono alle ventose di rimanere ancora in presa con il carico sollevato, per un tempo direttamente proporzionale alla capacità del serbatoio.
Per il consumo energetico, in entrambi i casi l’impiego del depressore risulta estremamente vantaggioso, poiché la pompa entra in funzione solamente per ripristinare il vuoto nel serbatoio entro i valori prestabiliti e i suoi interventi dipendono esclusivamente dalla quantità d’aria effettivamente aspirata all’utilizzo.

7.74
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori verticali DV 150V ... e DV 300V ...

Depressori verticali DV 150V ... e DV 300V ...


Codici prodotto: DV150VVTL25/FG DV150VVTL30/FG DV150VVTL35/FG DV150VRVP40 DV150VVTL50/G1 DV150VRVP60 DV150VVTL75/G1 DV300VRVP40 DV300VVTL50/G1 DV300VRVP60 DV300VVTL75/G1 DV300VRVP100 DV300VVTL105/G1 DV300VRVP160 DV300VRVP200

7.75
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori verticali DV 500V ... e DV 1000V ...

Depressori verticali DV 500V ... e DV 1000V ...


Codici prodotto: DV500VRVP160 DV500VRVP200 DV500VRVP250 DV500VRVP300 DV1000VRVP200 DV1000VRVP250 DV1000VRVP300

7.76
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori di sicurezza verticali – Generalità

Depressori di sicurezza verticali – Generalità

I depressori di sicurezza sono stati realizzati per centralizzare il vuoto in tutti quegli ambienti di lavoro, ospedali, laboratori, ecc., dove è necessario garantire il vuoto 24 ore su 24.
Sono essenzialmente costituiti da:
- Un serbatoio verticale in lamiera d’acciaio saldata a perfetta tenuta di vuoto.
- Due pompe per vuoto a palette rotative, da scegliersi in base alla capacità d’aspirazione ed il grado di vuoto richiesti.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Due valvole manuali per l’intercettazione del vuoto, poste tra le pompe ed il serbatoio ed una installata sul serbatoio, per l’esclusione o l’allacciamento del depressore all’impianto utilizzatore.
- Un rubinetto per lo scarico della condensa.
- Un’apparecchiatura elettrica di comando racchiusa in apposita cassetta metallica a tenuta stagna, con commutatori per la scelta del funzionamento delle pompe in automatico o manuale, due vacuostati digitali, facilmente programmabili, idonei all’impostazione e al controllo di tutte funzioni relative al vuoto, dispositivo d’allarme con segnalazione acustica e luminosa, pulsanti di prova allarme e contaore per il conteggio delle ore di effettivo funzionamento di ogni singola pompa.
Il depressore di sicurezza così composto, è tale da prevedere normalmente il funzionamento di una pompa, con successivo automatico inserimento della seconda per consumi maggiori e quando, per qualsiasi ragione, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, installato nel quadro elettrico di comando, alterna con esattezza l’entrata in servizio prioritaria delle pompe, in modo che le stesse siano sottoposte ad un uguale logorio meccanico.I sistemi di allarme sul quadro elettrico ed a distanza, entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.

7.77
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori di sicurezza verticali DSV 150V ... e DSV 300V ...

Depressori di sicurezza verticali DSV 150V ... e DSV 300V ...


Codici prodotto: DSV150VVTL10/F DSV150VVTL15/F DSV150VRVP15 DSV150VVTL20/F DSV150VRVP21 DSV150VVTL25/FG DSV150VVTL30/FG DSV150VVTL35/FG DSV300VRVP40 DSV300VVTL50/G1 DSV300VRVP60 DSV300VVTL75/G1 DSV300VRVP100 DSV300VVTL105/G1

7.78
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori di sicurezza verticali DSV 500V ... e DSV 1000V ...

Depressori di sicurezza verticali DSV 500V ... e DSV 1000V ...


Codici prodotto: DSV500VRVP60 DSV500VVTL75/G1 DSV500VRVP100 DSV500VVTL105/G1 DSV500VRVP160 DSV500VRVP200 DSV1000VRVP160 DSV1000VRVP200 DSV1000VRVP250 DSV1000VRVP300

7.79
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori di sicurezza verticali DSV 2000V ...

Depressori di sicurezza verticali DSV 2000V ...


Codici prodotto: DSV2000VRVP200 DSV2000VRVP250 DSV2000VRVP300

7.80
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Esecuzioni speciali di depressori

Esecuzioni speciali di depressori


Codici prodotto: DV300VRVP300FS50BP DS3V500VRVP100 DO50VRVP40 DO500RVP200FS

File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Telai di supporto per due pompe per vuoto

Telai di supporto per due pompe per vuoto

Questo telaio è realizzato con profilati d’acciaio e verniciato con speciali vernici resistenti alle intemperie.
È adatto per l’assemblaggio di due pompe per vuoto e dell’apparecchiatura elettrica relativa.
Codici prodotto: 00DSV16 00DSV18

7.83
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Telai di supporto per tre pompe per vuoto

Telai di supporto per tre pompe per vuoto

Questo telaio è realizzato con profilati d’acciaio e verniciato con speciali vernici resistenti alle intemperie. È adatto per l’assemblaggio di tre pompe per vuoto e dell’apparecchiatura elettrica relativa.
Codici prodotto: 00DSV20 00DSV22

7.84
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Supporti per apparecchiature elettriche

Supporti per apparecchiature elettriche


Codici prodotto: 00DV16 00DSV08 00DSV33 00DSO07 00DSO08

7.85
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Collettori per pompe per vuoto e depressori

Collettori per pompe per vuoto e depressori

I collettori hanno la funzione di distribuire il vuoto generato dalle pompe e dai depressori, a più utenze.
Sono costituiti da un tubolare d’acciaio verniciato, sul quale sono installate le valvole d’intercettazione e le connessioni per gli strumenti di lettura e controllo del grado di vuoto.
Quelli rappresentati su queste pagine sono standard; a richiesta possono essere forniti con dimensioni e conformazioni diverse.
Codici prodotto: COLL0103 COLL0104 COLL0105 COLL0106 COLL0107 COLL0203 COLL0205 COLL0207 COLL0303 COLL0305 COLL0307

Zoom immagine
Inizio pagina Prossimo
Apparecchiature elettriche di comando per minidepressori

Apparecchiature elettriche di comando per minidepressori

L’apparecchiatura elettrica di comando per i minidepressori, racchiusa in apposita cassetta di plastica protetta, è in grado di gestire automaticamente una pompa per vuoto con potenza massima di 5.5 KW in CA e di garantire il mantenimento del grado di vuoto nel serbatoio preimpostato con il vacuostato digitale installato sul quadro comandi.
È dotata di teleruttore con protezione termica, fusibile, vacuostato digitale, alimentatore per l’alimentazione dei comandi ausiliari a bassa tensione, selettore per il funzionamento della pompa in automatico o in manuale, pulsante di emergenza e lampade spia di segnalazione.
Codici prodotto: DO0698V DO0697V

7.88
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Apparecchiatura elettrica di comando per depressori con una pompa

Apparecchiatura elettrica di comando per depressori con una pompa

L’apparecchiatura elettrica di comando per i depressori, racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire automaticamente una pompa per vuoto con potenza fino a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato digitale installato sul quadro comandi.
È dotata di teleruttore con protezione termica, fusibili, alimentatore per l’alimentazione dei comandi ausiliari a bassa tensione, sezionatore di linea, selettore per il funzionamento della pompa in automatico o in manuale, un vacuostato digitale, facilmente programmabile, idoneo all’impostazione e al controllo di tutte le funzioni relative al vuoto, un contaore per la misurazione dell’effettivo tempo di lavoro della pompa e lampade spia di segnalazione.
Codici prodotto: DO10098V DO10097V

7.88
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Apparecchiatura elettrica di comando per depressori con due pompe

Apparecchiatura elettrica di comando per depressori con due pompe

L’apparecchiatura elettrica di comando per i depressori, racchiusa in apposita cassetta metallica a tenuta stagna, e’ in grado di gestire automaticamente due pompe per vuoto, ciascuna con potenza fino a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato digitale installato sul quadro comandi.
È dotata di due teleruttori con protezione termica, fusibili, alimentatore per l’alimentazione dei comandi ausiliari a bassa tensione, sezionatore di linea, selettori per il funzionamento delle pompe in automatico o in manuale, un vacuostato digitale, facilmente programmabile, idoneo all’impostazione ed al controllo di tutte le funzioni relative al vuoto, due contaore per la misurazione dell’effettivo tempo di lavoro delle pompe e lampade spia di segnalazione.
Codici prodotto: D2V15095V

7.89
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Apparecchiatura elettrica di comando per depressori di sicurezza con due pompe

Apparecchiatura elettrica di comando per depressori di sicurezza con due pompe

L’apparecchiatura elettrica di comando per i depressori di sicurezza, racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire automaticamente due pompe per vuoto, ciascuna con potenza fino a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con due vacuostati digitali, facilmente programmabili, idonei all’impostazione ed al controllo di tutte le funzioni relative al vuoto.
È dotata di due teleruttori con protezione termica, fusibili, alimentatore per l’alimentazione dei comandi ausiliari a bassa tensione, sezionatore di linea, selettori per il funzionamento delle pompe in automatico o in manuale, due vacuostati digitali, due contaore per la misurazione dell’effettivo tempo di lavoro delle pompe, sirena d’allarme con segnalazione acustica e luminosa, selettore a chiave per eventuale esclusione della sirena, pulsanti di prova e lampade spia di segnalazione.
L’apparecchiatura così composta, è tale da prevedere normalmente il funzionamento di una pompa, con successivo automatico inserimento della seconda per consumi maggiori e quando, per qualsiasi motivo, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, alterna con esattezza l’entrata in servizio prioritaria delle pompe in modo che le stesse siano sottoposte ad un uguale logorio meccanico. I sistemi d’allarme sul quadro elettrico e a distanza, entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.
Codici prodotto: DSO30097V

7.89
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Apparecchiatura elettrica di comando per depressori di sicurezza con tre pompe

Apparecchiatura elettrica di comando per depressori di sicurezza con tre pompe

L’apparecchiatura elettrica di comando per i depressori di sicurezza, racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire automaticamente tre pompe per vuoto, ciascuna con potenza fino a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con due vacuostati digitali, facilmente programmabili, idonei all’impostazione ed al controllo di tutte le funzioni relative al vuoto.
È dotata di tre teleruttori con protezione termica, fusibili, alimentatore per l’alimentazione dei comandi ausiliari a bassa tensione, sezionatore di linea, selettori per il funzionamento delle pompe in automatico o in manuale, due vacuostati digitali, tre contaore per la misurazione dell’effettivo tempo di lavoro delle pompe, sirena d’allarme con segnalazione acustica e luminosa, selettore a chiave per eventuale esclusione della sirena, pulsanti di prova e lampade spia di segnalazione. L’apparecchiatura così composta, è tale da prevedere normalmente il funzionamento di una pompa, con successivo automatico inserimento delle altre due per consumi maggiori e quando, per qualsiasi motivo, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, alterna con esattezza l’entrata in servizio prioritaria delle pompe in modo che le stesse siano sottoposte ad un uguale logorio meccanico. I sistemi d’allarme sul quadro elettrico e a distanza, entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.
Codici prodotto: DSO30098V

7.90
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Apparecchiatura elettrica di comando per depressori di sicurezza con quattro pompe

Apparecchiatura elettrica di comando per depressori di sicurezza con quattro pompe

L’apparecchiatura elettrica di comando per i depressori di sicurezza, racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire automaticamente quattro pompe per vuoto, ciascuna con potenza fino a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con due vacuostati digitali, facilmente programmabili, idonei all’impostazione e al controllo di tutte le funzioni relative al vuoto. È dotata di quattro teleruttori con protezione termica, fusibili, alimentatore per l’alimentazione dei comandi ausiliari a bassa tensione, sezionatore di linea, selettori per il funzionamento delle pompe in automatico o in manuale, due vacuostati digitali, quattro contaore per la misurazione dell’effettivo tempo di lavoro delle pompe, sirena d’allarme con segnalazione acustica e luminosa, selettore a chiave per eventuale esclusione della sirena, pulsanti di prova e lampade spia di segnalazione.
L’apparecchiatura così composta, è tale da prevedere normalmente il funzionamento di due pompe, con successivo automatico inserimento delle altre due per consumi maggiori e quando, per qualsiasi motivo, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, alterna con esattezza l’entrata in servizio prioritaria delle pompe in modo che le stesse siano sottoposte a un uguale logorio meccanico. I sistemi d’allarme sul quadro elettrico e a distanza, entrano in funzione quando il grado di vuoto nell'impianto scende sotto il valore minimo di sicurezza stabilito.
Codici prodotto: DSV200099V

7.90
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Apparecchiatura elettrica di sicurezza per pompa singola

Apparecchiatura elettrica di sicurezza per pompa singola

L’esigenza di impiegare la stessa pompa per vuoto in diversi punti dell’ambiente di lavoro, come ad esempio succede nel cantiere navale, ci ha indotti a realizzare questotipo di apparecchiatura mobile che consente l’inversione di polarità con correnteelettrica inserita, la temporizzazione della durata dell’intervento della pompa e il ripristino automatico dell’avviamento, dopo un black-out accidentale.
È dotata di fusibili, teleruttori con protezione termica, trasformatore per l’alimentazione dei comandi ausiliari a bassa tensione.
Sul coperchio della cassetta invece, vi sono installati:
- Il sezionatore di linea con lampada spia;
- Il selettore per l’avvio della pompa con relativa spia;
- Il selettore per l’inversione di polarità;
- Il pulsante di emergenza;
- Il temporizzatore per impostare la durata dell’intervento della pompa;
- Il contaore per il conteggio delle ore di effettivo funzionamento della pompa;
- La spia di avaria.
L’apparecchiatura elettrica racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire una pompa, con potenza fino a 7,5 kW.
Codice prodotto: DO10094

7.91
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Apparecchiature elettriche di comando dotate di pannello operatore touch screen e PLC per depressori e depressori di sicurezza con due o più pompe

Apparecchiature elettriche di comando dotate di pannello operatore touch screen e PLC per depressori e depressori di sicurezza con due o più pompe

Le nuove apparecchiature elettriche sono costituite da un touch screen che è un particolare dispositivo elettronico, frutto dell’unione di uno schermo e un digitalizzatore, che permette all’utente di interagire con un’interfaccia grafica mediante le dita o particolari oggetti.
I pannelli operatori touch screen installati sui nostri Depressori sono sistemi di interfaccia uomo macchina, ovvero dispositivi che permettono alle persone di controllare le nostre apparecchiature con molto semplicità.
Il quadro elettrico contiene apparecchiature di comando e controllo, raccoglie i segnali digitali provenienti dal vacuostato per alimentare le pompe per vuoto quando necessario e sono realizzati per una alimentazione monofase 230 Vac a 50 Hz e trifase 400 Vac a 50 Hz con un grado di protezione IP 54.
All’interno vi è un PLC che gestisce tutte le logiche di controllo del funzionamento in manuale ed automatico.
Codici prodotto: DO10098VPLC DO10097VPLC DSO30097VPLC

Zoom immagine
Inizio pagina Prossimo
