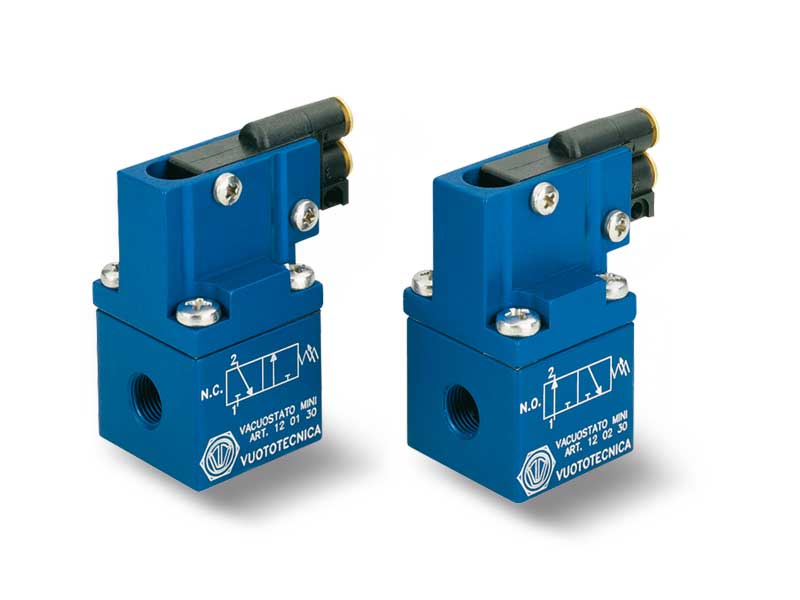

Vacuostati mini pneumatici
Vacuostati dalle ridottissime dimensioni d’ingombro, hanno la funzione di dare o togliere, a seconda del modello, un segnale pneumatico al raggiungimento di un determinato grado di vuoto regolabile.
Il differenziale di pressione esistente tra il valore massimo impostato e quello di ripristino del segnale a riposo, non è regolabile. Sono particolarmente indicati per il controllo dei generatori di vuoto e per l’azionamento di valvole a comando pneumatico.
Codici prodotto: 120130 120230
Questi piccoli apparecchi, accuratamente tarati e a temperatura compensata, sono in grado di fornire un segnale digitale molto preciso, al valore di misurazione massimo impostato.
Il punto di commutazione, compreso entro il valore della scala, è facilmente programmabile tramite una vite di regolazione posta sulla parte superiore dell’apparecchio; un LED rosso, in prossimità della vite, indica lo stato di commutazione del segnale digitale in uscita.
Il differenziale di pressione (isteresi) esistente tra il valore massimo impostato e quello di ripristino del segnale a riposo è pari al 2% del valore impostato e non è regolabile.
Sono costituiti da un involucro di policarbonato, entro il quale è racchiuso il sensore e il circuito elettrico e da un raccordo o da un piccolo collettore d’alluminio, con le connessioni del vuoto.
L’art. 12 05 10, inoltre, può essere ruotato liberamente, senza doverlo svitare dalla connessione del vuoto, per orientarlo nella posizione desiderata.
Il collegamento al vuoto può essere eseguito tramite connessioni M5, maschio o femmina, mentre l’allacciamento elettrico è fattibile tramite il cavo a tre fili conduttori, di cui sono dotati.
I vacuostati mini digitali sono adatti per il controllo di aria asciutta e gas non corrosivi.
Sono consigliati in tutti quei casi dove sia richiesto un segnale al raggiungimento di un certo grado di vuoto, impostato per motivi di sicurezza, per l’avvio di un ciclo di lavoro, per il controllo di presa delle ventose, ecc.
Codici prodotto: 120510P 120510N 120511P 120511N
- Caratteristiche fisiche: Contenitore ABS robusto, compatti e leggeri, installabili a bordo macchina vicino al punto d’utilizzo.
- Precisione e visualizzazione: Tarati e compensati in temperatura; display integrato visualizza i valori, rendendo superfluo un vuotometro.
- Segnalazione: Due LED indicano lo stato dei due segnali digitali di uscita, completamente indipendenti.
- Programmazione: Punti di commutazione e isteresi (0-100%) programmabili via pulsanti. Configurabili: comparazione tra valori, contatti NO/NC, unità di misura, blocco parametri, inversione display.
- Rotazione display: Libera rotazione per orientare il display senza scollegare le connessioni pneumatiche.
- Connessioni: Pneumatiche con doppia filettatura G 1/8” maschio o M5 femmina; elettriche M8 a 4 pin (cavo PUR assiale o radiale su richiesta).
- Applicazioni: Misurazione e controllo aria asciutta e gas non corrosivi; ideale per segnali di sicurezza, avvio cicli, controllo ventose e ottimizzazione consumi generatori di vuoto.
- IO-Link: Versione con interfaccia IO-Link, distinguibile dal modello standard per logo e scritta “IO-Link” sul corpo. Abilita comunicazione digitale bidirezionale, parametrizzazione remota e diagnostica avanzata, trasformando il sensore in dispositivo intelligente per Industria 4.0.
Codici prodotto: 121010 122511

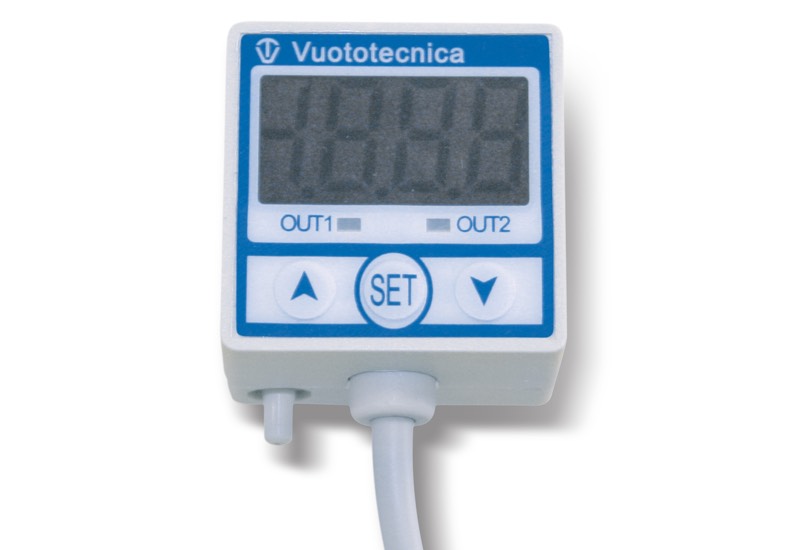

Racchiusi in un robusto contenitore di ABS, i vacuostati ed i pressostati digitali risultano compatti ed estremamente leggeri; queste caratteristiche ne consentono l’installazione a bordo dell’automatismo e in prossimità dell’utilizzo.
Questi apparecchi, accuratamente tarati e a temperatura compensata, sono in grado di fornire valori di misurazione molto precisi. I valori rilevati vengono visualizzati sul display, rendendo superfluo l’impiego di un vuotometro. Due LED, uno rosso ed uno verde, integrati sul pannellino comandi, indicano lo stato di commutazione dei due segnali digitali in uscita.
Le due uscite di commutazione sono completamente indipendenti.
I punti di commutazione compresi entro i valori delle scale, come pure l’isteresi, sono facilmente programmabili tramite pulsantini posti sul pannellino comandi.
Sono inoltre programmabili altre funzioni aggiuntive quali la comparazione tra due valori, contatti NO e NC, scelta dell’unità di misura, blocco dei valori e delle funzioni programmate, ecc.
Il collegamento al vuoto o alla pressione può essere eseguito tramite una duplice connessione con filettatura da G 1/8” femmina, mentre l’allacciamento elettrico è fattibile tramite il cavo a quattro fili conduttori, di cui sono dotati. I vacuostati e i pressostati digitali sono adatti per la misurazione ed il controllo di aria asciutta e gas non corrosivi.
Sono consigliati in tutti quei casi dove sia richiesto un segnale al raggiungimento dei valori massimo e minimo, impostati per ragioni di sicurezza, per l’avvio di un ciclo di lavoro, per il controllo di presa delle ventose, ecc. Inoltre, con la funzione isteresi, è possibile gestire l’alimentazione dell’aria compressa ai generatori di vuoto, consentendo un notevole risparmio energetico.
Codici prodotto: 122010P 123510P
Cambia la conformazione di questi vacuostati digitali rispetto quelli precedentemente descritti, da cilindrico a parallelepipedo, ma il contenitore in cui sono racchiusi, è sempre in ABS e anch’essi risultano particolarmente compatti ed estremamente leggeri per consentirne l’installazione a bordo dell’automatismo e in prossimità dell’utilizzo.
Questi apparecchi, accuratamente tarati, sono in grado di fornire valori di misurazione molto precisi. I valori rilevati vengono visualizzati sul display, rendendo superfluo l’impiego di un vuotometro.
Due LED, uno rosso e uno verde, integrati sul pannellino comandi, indicano esattamente lo stato di commutazione dei segnali digitali e analogici, in uscita. Le uscite di commutazione sono completamente indipendenti. I punti di commutazione compresi entro i valori delle scale, come pure l’isteresi da 0 al 100% del valore impostato, sono facilmente programmabili tramite i pulsantini posti sul pannellino comandi.
Sono inoltre programmabili altre funzioni aggiuntive quali la comparazione tra due valori, contatti NO e NC, scelta dell’unità di misura, blocco dei valori e delle funzioni programmate, ecc.
Il collegamento al vuoto può essere eseguito tramite una connessione con duplice filettatura da G 1/8” maschio o M5 femmina.

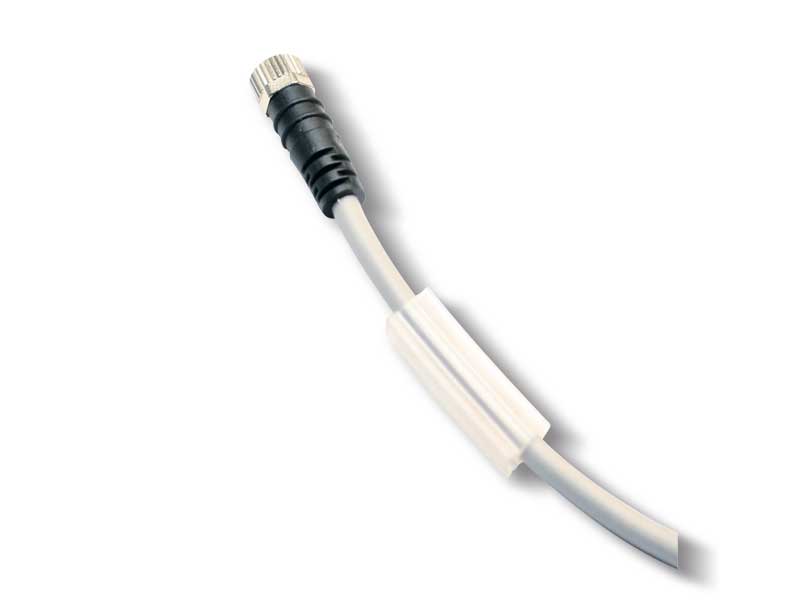

L’allacciamento elettrico per l’art. 12 30 10 è ad innesto con presa filettata M8-4 pin; a richiesta è fornibile il cavo di collegamento in PUR, con apposito connettore assiale o radiale.
L’art. 12 30 10 A, invece, ha già il cavo di collegamento in PUR integrato, lungo 2 metri. Il campo di regolazione del vacuostato 12 30 10 è da 0 a -1 bar, con due uscite digitali PNP impostabili tramite Teach-in.; il campo di regolazione dell’art. 12 30 10 A, pur essendo anch’esso compreso tra 0 e -1 bar, è invece possibile interfacciarlo con logiche esterne, tramite un’uscita analogica da 1 a 5 volt e due uscite digitali PNP.
Questa serie di vacuostati digitali sono adatti per la misurazione ed il controllo di aria asciutta e gas non corrosivi. Sono consigliati in tutti quei casi in cui sia richiesto un segnale al raggiungimento dei valori massimi e minimi, impostati per ragioni di sicurezza, per l’avvio di un ciclo di lavoro, per il controllo di presa delle ventose, ecc. Inoltre, con la funzione isteresi, è possibile gestire l’alimentazione dell’aria compressa ai generatori di vuoto, consentendo un notevole risparmio energetico.
Codici prodotto: 123010A 123010
Vacuostati e pressostati digitali con display a due colori
Anche questi apparecchi sono racchiusi in un robusto contenitore di ABS e, accuratamente tarati e a temperatura compensata, sono in grado di fornire valori di misurazione molto precisi. I valori rilevati vengono visualizzati sul display principale a due colori, rosso e verde, programmabile dall’utente, per impostare condizioni differenti; i valori d’impostazione si possono osservare in modo semplice su un display secondario, ricavato sul pannellino comandi. Due indicatori luminosi, relativi alle uscite 1 e 2, indicano lo stato di commutazione dei due segnali digitali e quello analogico, in uscita. Le uscite di commutazione sono completamente indipendenti.
I punti di commutazione compresi entro i valori delle scale, come pure l’isteresi, sono facilmente programmabili tramite pulsantini posti sul pannellino comandi. Sono inoltre programmabili altre funzioni aggiuntive quali la comparazione tra due valori, contatti
NO e NC, scelta dell’unità di misura, blocco dei valori e delle funzioni programmate, ecc. Il collegamento al vuoto può essere eseguito tramite una duplice connessione con filettatura da G 1/8” maschio o M5 femmina, mentre l’allacciamento elettrico è fattibile tramite un cavo dati rimovibile e di rapida installazione, in dotazione.
I vacuostati e pressostati digitali sono adatti per la misurazione ed il controllo di aria asciutta e di gas non corrosivi. Sono consigliati in tutti quei casi dove sia richiesto un segnale al raggiungimento dei valori massimi e minimi impostati per ragioni di sicurezza, per l’avvio di un ciclo di lavoro, per il controllo di presa delle ventose, ecc. Inoltre, con la funzione isteresi, è possibile gestire l’alimentazione dell’aria compressa ai generatori di vuoto, consentendo un notevole risparmio energetico.
Codici prodotto: 124010 124012 124020
Moduli multifunzioni, con elettrovalvole per vuoto integrate
La necessità dei tecnici progettisti del settore packaging e automazione in genere, di avere raggruppate nel minor spazio possibile più elettrovalvole per vuoto con funzioni diverse, ci ha indotti a progettare e a realizzare questa nuova serie di moduli multifunzioni.
Ogni modulo ha integrato al proprio interno due elettrovalvole e sui loro condotti, sono ricavate le sedi per le valvole regolatrici di flusso, azionabili esternamente mediante apposite manopole. Varie connessioni praticate in punti diversi, consentono il collegamento del modulo a strumenti di lettura e di controllo del grado di vuoto, quali vuotometri , vacuostati , trasduttori, ecc.
I moduli attualmente disponibili sono tre:
-Modulo A: È il modulo base con due elettrovalvole integrate da 1”1/2 e da 1”, due regolatori di flusso e diverse connessioni supplementari;
- Modulo B: Ha due elettrovalvole integrate da 1/2” e 1” e due regolatori di flusso. È abbinabile ai moduli A e C;
- Modulo C: Modulo con due elettrovalvole integrate da 1/2”, un regolatore di flusso e una connessione supplementare. È abbinabile sia al modulo A che al B.
L’abbinamento tra i moduli A, B e C, fattibile tramite appositi tiranti in acciaio inox , oltre a consentire l’eliminazione di numerose tubazioni e raccordi, sovente causa di perdite, consente di ottenere svariate funzioni da un’unica fonte di vuoto. I moduli multifunzioni, vengono forniti già collaudati ad un grado di vuoto finale garantito di 0,5 mbar ed a perfetta tenuta.
Le caratteristiche tecniche sono quelle delle elettrovalvole per vuoto a tre vie servopilotate pneumaticamente:
- Pressione al servocomando: 6÷7 bar; 4÷6 bar per la versione LP, con aria compressa non lubrificata, filtrazione 5 micron, secondo norma ISO 8573-1 classe 4;
- Pressione d’esercizio: da 0,5 a 3000 mbar assoluti;
- Bobine elettriche: interamente plastificate in resina sintetica, esecuzione stagna, classe di isolamento F (fino a 155 °C) a norme EN 60664, con connessioni elettriche a due terminali di 3 mm, per connettore micro a norme EN 175301-803;
- Grado di protezione IP 54; IP 65 con connettore inserito;
- Tolleranza ammissibile sul valore della tensione nominale: ± 10%;
- Potenza elettrica delle bobine: da 1 a 2 W, a secondo della tensione elettrica;
- Temperatura del fluido aspirato: da - 5 a + 60 °C.
L’ impiego ideale di questi moduli multifunzioni è sulle macchine termoformatrici e termosaldatrici sottovuoto, ma trovano largo impiego anche su macchine confezionatrici e riempitrici del settore packaging e in tutti quei casi in cui sia necessario gestire il vuoto in punti e tempi diversi. I moduli, a richiesta, possono essere personalizzati e realizzati con elettrovalvole fino a 3” gas. Per ulteriori informazioni, contattare il nostro ufficio tecnico.
I depressori di sicurezza sono stati realizzati per centralizzare il vuoto in tutti quegli ambienti di lavoro, ospedali, laboratori, ecc., dove è necessario garantire il vuoto 24 ore su 24.
Sono essenzialmente costituiti da:
- Un serbatoio orizzontale in lamiera d’acciaio saldata a perfetta tenuta di vuoto;
- Due pompe per vuoto a palette rotative, da scegliersi in base alla capacità d’aspirazione ed il grado di vuoto richiesti;
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio;
- Due valvole manuali per l’intercettazione del vuoto, poste tra le pompe ed il serbatoio ed una installata sul serbatoio, per l’esclusione o l’allacciamento del depressore all’impianto utilizzatore;
- Un rubinetto per lo scarico della condensa;
- Un’apparecchiatura elettrica di comando racchiusa in apposita cassetta metallica a tenuta stagna, con commutatori per la scelta del funzionamento delle pompe in automatico o manuale, due vacuostati digitali, facilmente programmabili, idonei all’impostazione e al controllo di tutte funzioni relative al vuoto, dispositivo d’allarme con segnalazione acustica e luminosa, pulsanti di prova allarme e contaore per il conteggio delle ore di effettivo funzionamento di ogni singola pompa.
Il depressore di sicurezza così composto, è tale da prevedere normalmente il funzionamento di una pompa, con successivo automatico inserimento della seconda per consumi maggiori e quando, per qualsiasi ragione, il grado di vuoto dell’impianto scende sotto il valore prefissato. L’invertitore orario automatico, installato nel quadro elettrico di comando, alterna con esattezza l’entrata in servizio prioritaria delle pompe, in modo che le stesse siano sottoposte ad un uguale logorio meccanico.
I sistemi di allarme sul quadro elettrico ed a distanza, entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.
I depressori di sicurezza sono stati realizzati per centralizzare il vuoto in tutti quegli ambienti di lavoro, ospedali, laboratori, ecc., dove è necessario garantire il vuoto 24 ore su 24.
Sono essenzialmente costituiti da:
- Un serbatoio verticale in lamiera d’acciaio saldata a perfetta tenuta di vuoto.
- Due pompe per vuoto a palette rotative, da scegliersi in base alla capacità d’aspirazione ed il grado di vuoto richiesti.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Due valvole manuali per l’intercettazione del vuoto, poste tra le pompe ed il serbatoio ed una installata sul serbatoio, per l’esclusione o l’allacciamento del depressore all’impianto utilizzatore.
- Un rubinetto per lo scarico della condensa.
- Un’apparecchiatura elettrica di comando racchiusa in apposita cassetta metallica a tenuta stagna, con commutatori per la scelta del funzionamento delle pompe in automatico o manuale, due vacuostati digitali, facilmente programmabili, idonei all’impostazione e al controllo di tutte funzioni relative al vuoto, dispositivo d’allarme con segnalazione acustica e luminosa, pulsanti di prova allarme e contaore per il conteggio delle ore di effettivo funzionamento di ogni singola pompa.
Il depressore di sicurezza così composto, è tale da prevedere normalmente il funzionamento di una pompa, con successivo automatico inserimento della seconda per consumi maggiori e quando, per qualsiasi ragione, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, installato nel quadro elettrico di comando, alterna con esattezza l’entrata in servizio prioritaria delle pompe, in modo che le stesse siano sottoposte ad un uguale logorio meccanico.I sistemi di allarme sul quadro elettrico ed a distanza, entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.
Apparecchiatura elettrica di comando per depressori di sicurezza con due pompe
L’apparecchiatura elettrica di comando per i depressori di sicurezza, racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire automaticamente due pompe per vuoto, ciascuna con potenza fino a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con due vacuostati digitali, facilmente programmabili, idonei all’impostazione ed al controllo di tutte le funzioni relative al vuoto.
È dotata di due teleruttori con protezione termica, fusibili, alimentatore per l’alimentazione dei comandi ausiliari a bassa tensione, sezionatore di linea, selettori per il funzionamento delle pompe in automatico o in manuale, due vacuostati digitali, due contaore per la misurazione dell’effettivo tempo di lavoro delle pompe, sirena d’allarme con segnalazione acustica e luminosa, selettore a chiave per eventuale esclusione della sirena, pulsanti di prova e lampade spia di segnalazione.
L’apparecchiatura così composta, è tale da prevedere normalmente il funzionamento di una pompa, con successivo automatico inserimento della seconda per consumi maggiori e quando, per qualsiasi motivo, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, alterna con esattezza l’entrata in servizio prioritaria delle pompe in modo che le stesse siano sottoposte ad un uguale logorio meccanico. I sistemi d’allarme sul quadro elettrico e a distanza, entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.
Codici prodotto: DSO30097V
Apparecchiatura elettrica di comando per depressori di sicurezza con tre pompe
L’apparecchiatura elettrica di comando per i depressori di sicurezza, racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire automaticamente tre pompe per vuoto, ciascuna con potenza fino a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con due vacuostati digitali, facilmente programmabili, idonei all’impostazione ed al controllo di tutte le funzioni relative al vuoto.
È dotata di tre teleruttori con protezione termica, fusibili, alimentatore per l’alimentazione dei comandi ausiliari a bassa tensione, sezionatore di linea, selettori per il funzionamento delle pompe in automatico o in manuale, due vacuostati digitali, tre contaore per la misurazione dell’effettivo tempo di lavoro delle pompe, sirena d’allarme con segnalazione acustica e luminosa, selettore a chiave per eventuale esclusione della sirena, pulsanti di prova e lampade spia di segnalazione. L’apparecchiatura così composta, è tale da prevedere normalmente il funzionamento di una pompa, con successivo automatico inserimento delle altre due per consumi maggiori e quando, per qualsiasi motivo, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, alterna con esattezza l’entrata in servizio prioritaria delle pompe in modo che le stesse siano sottoposte ad un uguale logorio meccanico. I sistemi d’allarme sul quadro elettrico e a distanza, entrano in funzione quando il grado di vuoto nell’impianto scende sotto il valore minimo di sicurezza stabilito.
Codici prodotto: DSO30098V
Apparecchiatura elettrica di comando per depressori di sicurezza con quattro pompe
L’apparecchiatura elettrica di comando per i depressori di sicurezza, racchiusa in apposita cassetta metallica a tenuta stagna, è in grado di gestire automaticamente quattro pompe per vuoto, ciascuna con potenza fino a 7,5 KW e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con due vacuostati digitali, facilmente programmabili, idonei all’impostazione e al controllo di tutte le funzioni relative al vuoto. È dotata di quattro teleruttori con protezione termica, fusibili, alimentatore per l’alimentazione dei comandi ausiliari a bassa tensione, sezionatore di linea, selettori per il funzionamento delle pompe in automatico o in manuale, due vacuostati digitali, quattro contaore per la misurazione dell’effettivo tempo di lavoro delle pompe, sirena d’allarme con segnalazione acustica e luminosa, selettore a chiave per eventuale esclusione della sirena, pulsanti di prova e lampade spia di segnalazione.
L’apparecchiatura così composta, è tale da prevedere normalmente il funzionamento di due pompe, con successivo automatico inserimento delle altre due per consumi maggiori e quando, per qualsiasi motivo, il grado di vuoto dell’impianto scende sotto il valore prefissato.
L’invertitore orario automatico, alterna con esattezza l’entrata in servizio prioritaria delle pompe in modo che le stesse siano sottoposte a un uguale logorio meccanico. I sistemi d’allarme sul quadro elettrico e a distanza, entrano in funzione quando il grado di vuoto nell'impianto scende sotto il valore minimo di sicurezza stabilito.
Codici prodotto: DSV200099V
VALVOLE PNEUMATICHE AD OTTURATORE COASSIALE SERVOPILOTATE
Trattasi di valvole ad otturatore coassiale, azionate pneumaticamente dal vacuostato o da una fonte alternativa, in grado di intercettare l’aria compressa di alimentazione ai generatori di vuoto, con pressioni comprese tra 1,5 e 7 bar. La loro scelta è in funzione della connessione di alimentazione del generatore e della quantità d’aria richiesta.
Codici prodotto: 070071 070171 070271
ELETTROVALVOLE PNEUMATICHE AD OTTURATORE COASSIALE SERVOPILOTATE
La funzione di queste elettrovalvole è quella di intercettare l’aria compressa di alimentazione ai generatori di vuoto; l’intercettazione tramite un originale otturatore coassiale, consente l’apporto di grandi quantità d’aria, garantendo così una maggiore velocità di presa delle ventose.
Sono costituite da un corpo in alluminio anodizzato, con integrato un otturatore coassiale, azionato pneumaticamente da una microelettrovalvola con bobina elettrica a basso assorbimento, in grado di gestire pressioni operative comprese tra 1,5 e 7 bar.
Possono essere comandate tramite vacuostati o semplici interruttori elettrici.
Grazie alla loro compattezza, è possibile installarle anche direttamente sui generatori di vuoto, eliminando in tal modo inutili tubazioni e volumi negativi.
Codici prodotto: VPE00NCV24CC VPE00NOV24CC VPE01NCV24CC VPE01NOV24CC VPE02NCV24CC VPE02NOV24CC VPE03NCV24CC VPE03NOV24CC VPE04NCV24CC VPE04NOV24CC
Supporti di fissaggio a flange, per sistemi OCTOPUS privi di generatore di vuoto
Per collegare il sistema OCTOPUS a un generatore di vuoto installato a distanza o ad una fonte di vuoto alternativa, è necessario impiegare i supporti di fissaggio illustrati e descritti in questa pagina.
I supporti, realizzati in alluminio anodizzato, hanno due flange: una da fissare sul sistema OCTOPUS al posto del generatore e l’altra all’automatismo.
Sono inoltre dotati di connessioni per il collegamento diretto al sistema OCTOPUS, al generatore o alla fonte di vuoto alternativa e agli strumenti di lettura e controllo del grado di vuoto; le connessioni inutilizzate potranno essere chiuse con gli appositi tappi metallici in dotazione.
I supporti di fissaggio a flange sono attualmente disponibili nelle versioni illustrate in questa pagina e sono idonei per i sistemi OCTOPUS che impiegano i generatori di vuoto indicati a lato dell’articolo:
- Art. SO 00 02 PVP 100 ÷ 200M
- Art. SO 00 05 PVP 150 ÷ 300MD
- Art. SO 00 06 PVP 450MD
N.B. I vuotometri e i vacuostati rappresentati nella foto, non sono parti integranti dei supporti.
Codici prodotto: SO0002 SO0005 SO0006
