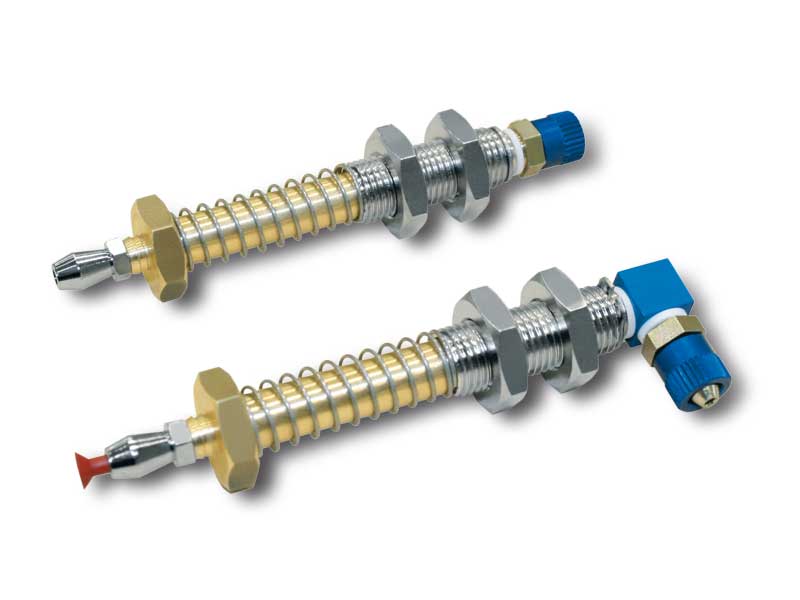

Portaventose mini

Portaventose mini

I portaventose rappresentati in questa pagina e nelle successive sono caratterizzati da dimensioni molto contenute, che consentono una riduzione di peso e d’ingombro e l’impiego di ventose anche piccolissime, garantendo, a parità di diametro, le stesse prestazioni della serie più grande.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato, munito di dadi, per il montaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere nel contempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 200430 200530 200630 200830 200930 201030 201230 201415 201430 201530 201730 201812 201830 202030 202230 202515 203015 203515 204015 204515 202530 203030 203530 202724 203024 204530 206030 205020 206528

Zoom immagine
Inizio pagina Prossimo
Portaventose mini per ventose a soffietto

Portaventose mini per ventose a soffietto

I portaventose rappresentati in questa pagina e nelle successive sono caratterizzati da dimensioni molto contenute, che consentono una riduzione di peso e d’ingombro e l’impiego di ventose anche piccolissime, garantendo, a parità di diametro, le stesse prestazioni della serie più grande.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato, munito di dadi, per il montaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere nel contempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 200650 200850 201116 201150 201630 201523 201823 201829 201835 201850 202062 201917 202023 202219 203426 202535 203032 204042 204328 203050 204050

Zoom immagine
Inizio pagina Prossimo

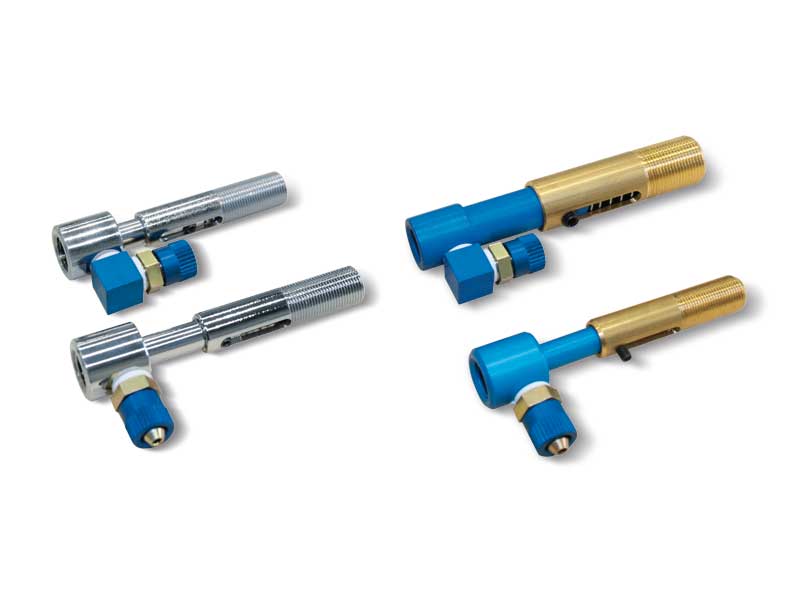

Portaventose mini con molla incassata

Portaventose mini con molla incassata

Per ridurre ulteriormente le dimensioni d’ingombro e il peso e per soddisfare le richieste dei produttori di automatismi di scarico per le presse di stampaggio plastica, sono stati realizzati questi portaventose mini con la molla incassata e il gambo per il fissaggio della ventosa in alluminio anodizzato.
Anche su questi è possibile installare solamente ventose con supporto filettato maschio; la particolare conformazione della bussola di guida in ottone per il fissaggio del portaventose all’automatismo impedisce la rotazione del gambo e, di conseguenza, della ventosa.
La connessione del vuoto è radiale.
Codici prodotto: 208015 208020

2.18
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Portaventose mini con corsa ridotta

Portaventose mini con corsa ridotta

La corsa di ammortizzazione ridotta e la particolare conformazione, hanno consentito una ulteriore riduzione delle dimensioni d’ingombro e del peso di questi portaventose, rispetto ai normali portaventose mini.
I componenti sono pressoché gli stessi; cambiano i raccordi per il vuoto che, in questi portaventose, sono un piccolo portagomma di serie oppure due a richiesta, radiali.
Sono adatti per piccole ventose, da calzare manualmente a pressione, con diametri compresi tra 10 e 30 mm.
Codici prodotto: 200713 201010 201210 201510 201810 202010 202210 202510 203010

Zoom immagine
Inizio pagina Prossimo

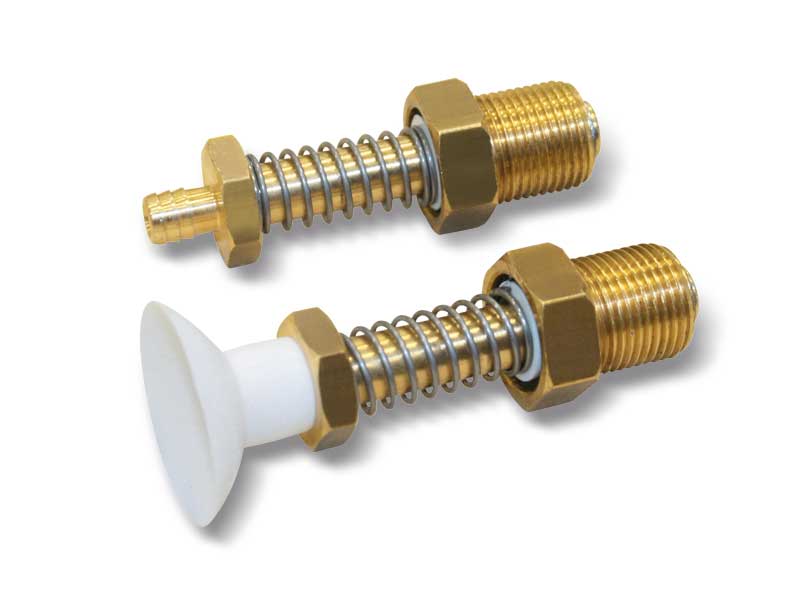

Portaventose mini con bussola da incasso

Portaventose mini con bussola da incasso

Oltre alle ridotte dimensioni del portaventose, la loro particolare conformazione ne consente l’assemblaggio diretto al collettore del vuoto, con notevole risparmio di tempo e l’eliminazione di tubi e raccordi.
Una bussola esagonale filettata, per l’assemblaggio diretto del portaventose al collettore del vuoto, dotata di guarnizione, ha la funzione di guida e di tenuta del gambo in ottone per il fissaggio della ventosa.
Codici prodotto: 202511 203011 203511 204011 204511

Zoom immagine
Inizio pagina Prossimo
Portaventose mini con bussola da incasso, con attacchi filettati maschio e femmina

Portaventose mini con bussola da incasso, con attacchi filettati maschio e femmina

Oltre alle ridotte dimensioni del portaventose, la loro particolare conformazione ne consente l’assemblaggio diretto al collettore del vuoto, con notevole risparmio di tempo e l’eliminazione di tubi e raccordi.
Una bussola esagonale filettata, per l’assemblaggio diretto del portaventose al collettore del vuoto, dotata di guarnizione, ha la funzione di guida e di tenuta del gambo in ottone per il fissaggio della ventosa.
Codici prodotto: 200811 201011 200811M 201011M

2.24
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

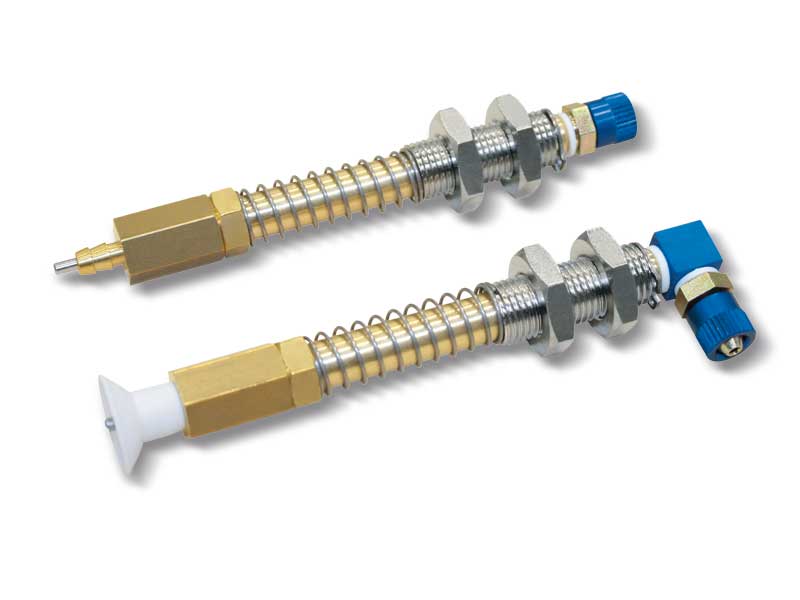

Portaventose mini con tastatore

Portaventose mini con tastatore

Hanno le stesse caratteristiche meccaniche dei portaventose mini; li distingue un tastatore, solidale a un otturatore conico, che ha la funzione di aprire l’aspirazione e quindi di creare il vuoto, solamente quando la ventosa va a contatto con il carico da sollevare.
Codici prodotto: 201260 201560 201860 202060 202260 202560 203060 203560 204060

Zoom immagine
Inizio pagina Prossimo
Portaventose mini con tastatore e bussola da incasso

Portaventose mini con tastatore e bussola da incasso

Le caratteristiche tecniche e meccaniche sono le stesse dei portaventose mini con tastatore descritti nelle pagine precedenti; li distingue una bussola esagonale filettata, che ne consente l’assemblaggio diretto al collettore del vuoto, con conseguente risparmio di tempo e l’eliminazione di tubi e raccordi.
Codici prodotto: 201265 201565 201865 202065 202265 202565 203065 203565 204065

Zoom immagine
Inizio pagina Prossimo

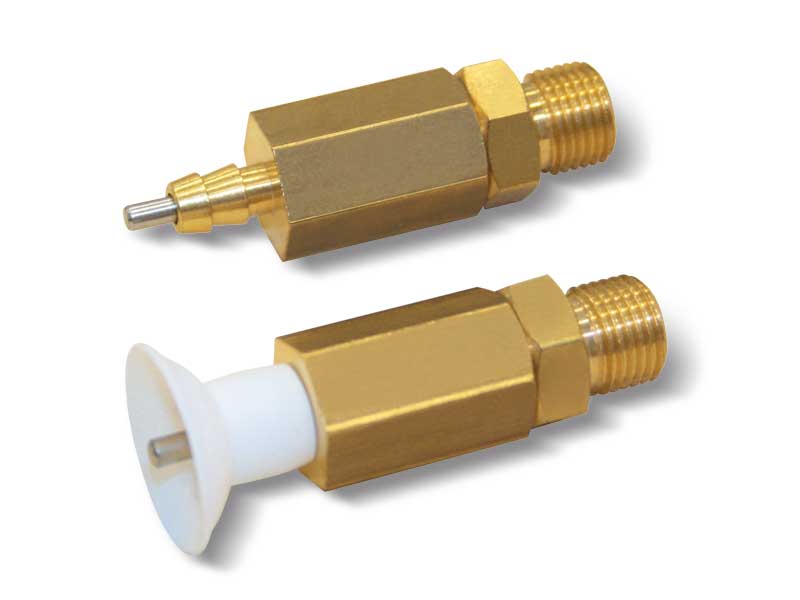

Portaventose mini con tastatore, senza molleggio

Portaventose mini con tastatore, senza molleggio

Hanno la stessa funzione dei portaventose mini con tastatore ma, per ridurre ulteriormente le dimensioni d’ingombro, sono stati privati della molla di ammortizzamento, del tubetto filettato con dadi per il fissaggio all’automatismo e del raccordo rapido.
Questo tipo di portaventose deve essere assemblato direttamente sul collettore del vuoto; per consentirne un rapido montaggio, la parte terminale è dotata di un codolo filettato maschio.
Codici prodotto: 201261 201561 201861 202061 202261 202561 203061 203561 204061

Zoom immagine
Inizio pagina Prossimo
Portaventose mini con valvola autoescludente integrata

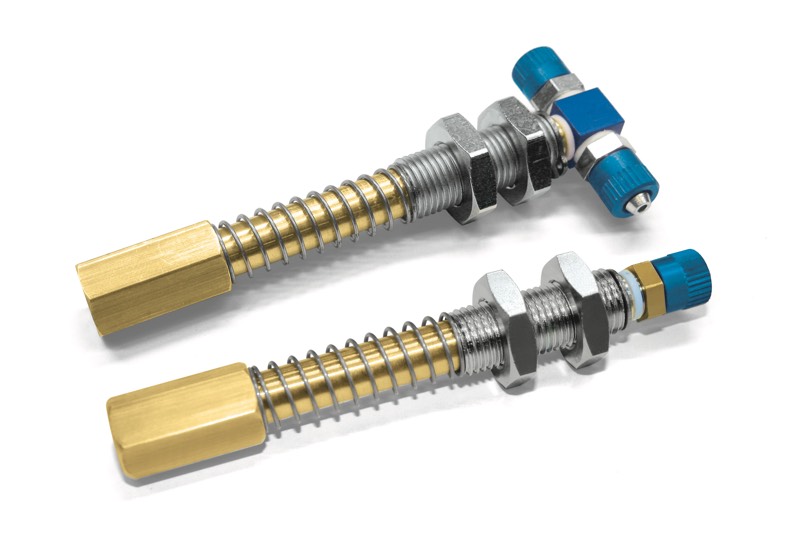

Portaventose mini con valvola autoescludente integrata

Oltre ad avere tutte le caratteristiche tecniche dei portaventose mini, hanno in più una valvola autoescludente integrata. La valvola autoescludente ha la funzione di chiudere automaticamente l’aspirazione, quando la ventosa non appoggia sulla superficie del carico da prelevare, oppure, quando la presa è difettosa o in presenza di una notevole traspirazione, evitando in tal modo, l’abbassamento del grado di vuoto sulle rimanenti ventose dell’impianto, regolarmente in presa col carico.
Il vantaggio che ne deriva è evidente, poiché con questo sistema non si è più vincolati al posizionamento o all’esclusione delle ventose non interessate alla presa.
Su questi portaventose possono essere assemblate ventose con diametro minimo di 10 mm e massimo di 50 mm, purché dotate di supporto filettato maschio da 1/8” gas.
Codici prodotto: 209935

2.40
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

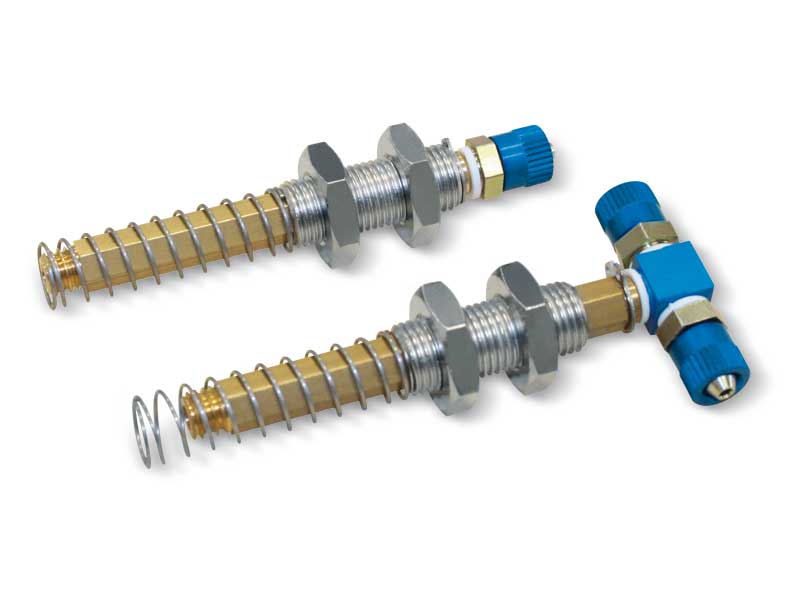

Portaventose mini antirotativi

Portaventose mini antirotativi

Le caratteristiche tecniche sono pressoché le stesse dei portaventose mini; si differenziano per il gambo in ottone che è a sezione esagonale e per la relativa bussola di guida in acciaio, che ha il foro esagonale.
Questa conformazione impedisce al gambo di ruotare sul proprio asse e, di conseguenza, impedisce la rotazione anche alla ventosa con supporto, avvitata su di esso.
Sono adatti per ventose con supporto maschio o femmina, con diametro minimo di 10 mm e massimo di 60 mm, ma, in particolare, sono stati studiati per l’installazione di ventose rettangolari, concave ed ellittiche.
Codici prodotto: 209508 209528 209538

Zoom immagine
Inizio pagina Prossimo

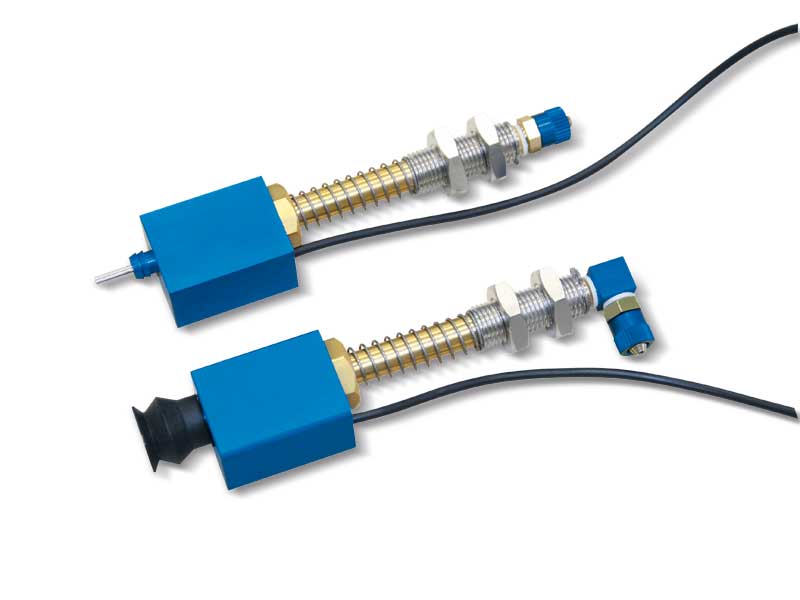

Portaventose mini con sensore magnetico

Portaventose mini con sensore magnetico

Questi portaventose hanno le stesse caratteristiche tecniche dei portaventose mini.
Sono dotati di un sensore magnetico che ha la funzione di dare un segnale elettrico all’automatismo, ogni volta che la ventosa esegue effettivamente la presa.
Per questa loro caratteristica, ne è consigliato l’impiego su manipolatori contapezzi, macchine inscatolatrici e in tutti quei casi in cui sia richiesta l’assoluta garanzia della presenza dell’oggetto preso. Progettati per la presa di tavolette di cioccolato, snack, brioche e prodotti similari, sono attualmente realizzati nella versione rappresentata in questa pagina; su richiesta, sono comunque realizzabili anche con ventose diverse.
Codici prodotto: 209902 209903

2.44
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

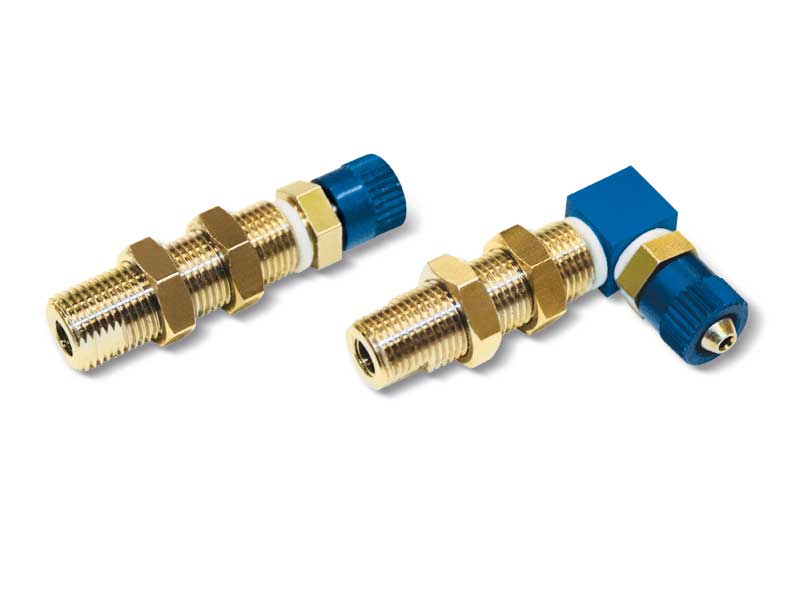

Portaventose mini fix

Portaventose mini fix

Sono semplici bussole filettate in ottone nichelato, con dadi di serraggio per la regolazione in altezza e con le estremità filettate: una per assemblare la ventosa con supporto, l’altra per il raccordo rapido di collegamento al tubo d’aspirazione.
Codici prodotto: 207001 207005

2.45
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

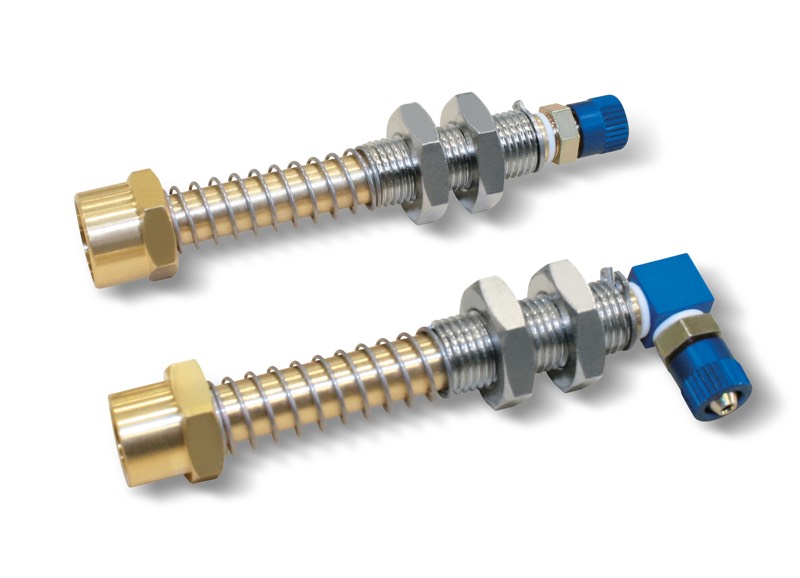

Portaventose mini con attacchi filettati maschio e femmina

Portaventose mini con attacchi filettati maschio e femmina

I portaventose mini illustrati in questa pagina hanno le medesime caratteristiche di quelli descritti in precedenza; si differenziano per il gambo in ottone, che ha una connessione filettata femmina da 1/8” e da ¼” gas, per l’installazione di sole ventose con supporto filettato maschio e la connessione del vuoto che può essere radiale o assiale, a scelta.
Codici prodotto: 200635 200735 201038 201048 201038M 201048M 201058M 208025 208015 208020
