Risultati per la ricerca di "piani aspiranti" Vuototecnica

Composizione dei sistemi di presa OCTOPUS e relativi codici identificativi

Composizione dei sistemi di presa OCTOPUS e relativi codici identificativi

I sistemi OCTOPUS illustrati e descritti nelle pagine seguenti sono dotati, di serie, dei piani aspiranti PX; qualora si desideri la sostituzione di questi piani con altri, con caratteristiche diverse, è necessario modificare i codici identificativi nel modo descritto nel documento allegato.

Zoom immagine
Inizio pagina Prossimo
Piani aspiranti a ventose con valvole autoescludenti P2V2E, per sistemi OCTOPUS

Piani aspiranti a ventose con valvole autoescludenti P2V2E, per sistemi OCTOPUS


Codici prodotto: P2V2E2030 P2V2E2040 P2V2E2060 P2V2E3030 P2V2E3040 P2V2E3050 P2V2E4040 P2V2E4060 P2V2E40100 P2V2E6080 P2V2E60120 P2V2E80100 P2V2EDO35 P2V2EDO50

9.18
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

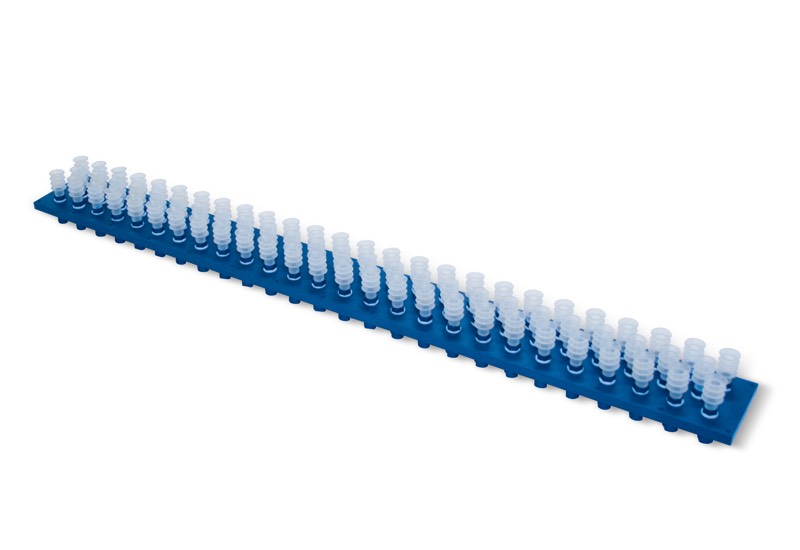

Piani aspiranti a ventose con valvole autoescludenti PVE, per barre di presa OCTOPUS

Piani aspiranti a ventose con valvole autoescludenti PVE, per barre di presa OCTOPUS

I piani aspiranti di questa pagina, sono gli stessi piani PV e P2V descritti in precedenza, con in più le valvole autoescludenti inserite in ogni connessione dei supporti ventose.
Le valvole autoescludenti, in mancanza dell’oggetto da prendere o una presa difettosa della ventosa, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sulle rimanenti ventose in presa.
Questa particolarità consente di ridurre la portata del generatore di vuoto, rispetto alle barre di presa OCTOPUS con fori calibrati, a tutto vantaggio del risparmio energetico. La particolare conformazione delle nostre valvole autoescludenti, consente l’impiego dei piani di
presa in qualsiasi posizione.
Codici prodotto: PVE0860 PVE0880 PVE08100 PVE08120 PVE1240 PVE1260 PVE1280 PVE12100 PVE12120 PVE12140

9.28
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

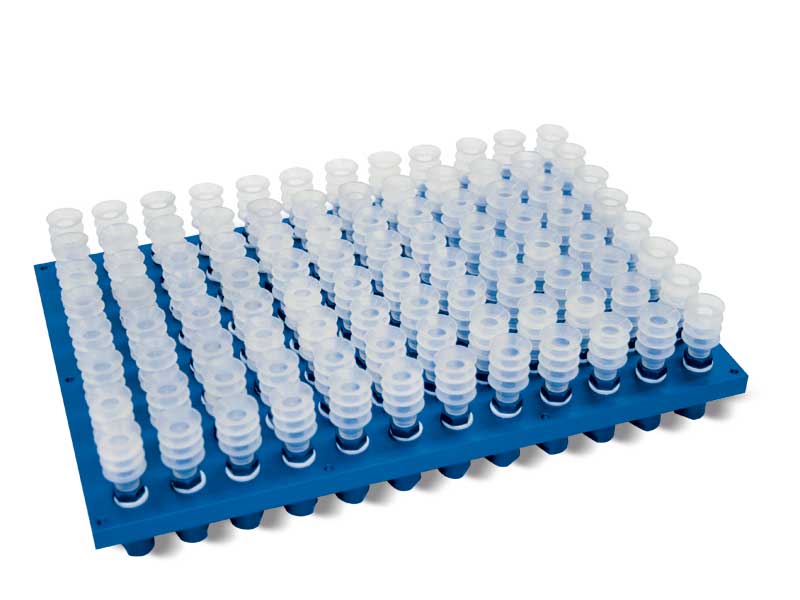

Piani aspiranti a ventose con valvole autoescludenti PVE, per sistemi OCTOPUS

Piani aspiranti a ventose con valvole autoescludenti PVE, per sistemi OCTOPUS

I piani aspiranti di questa pagina, sono gli stessi piani PV e P2V descritti in precedenza, con in più le valvole autoescludenti inserite in ogni connessione dei supporti ventose. Le valvole autoescludenti, in mancanza dell’oggetto da prendere o una presa difettosa della ventosa, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sulle rimanenti ventose in presa.
Questa particolarità consente di ridurre la portata del generatore di vuoto, rispetto ai sistemi OCTOPUS con fori calibrati, a tutto vantaggio del risparmio energetico.
Anche questi piani possono essere impiegati in tutte le posizioni, senza compromettere il buon funzionamento.
Codici prodotto: PVE2030 PVE2040 PVE2060 PVE3030 PVE3040 PVE3050 PVE4040 PVE4060 PVE40100 PVE6080 PVE60120 PVE80100 PVEDO35 PVEDO50

9.17
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Piani aspiranti a ventose P2V, per sistemi OCTOPUS

Piani aspiranti a ventose P2V, per sistemi OCTOPUS


Codici prodotto: P2V1520 P2V2030 P2V2040 P2V2060 P2V3030 P2V3040 P2V3050 P2V4040 P2V4060 P2V40100 P2V6080 P2V60120 P2V80100 P2VDO35 P2VDO50

9.16
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

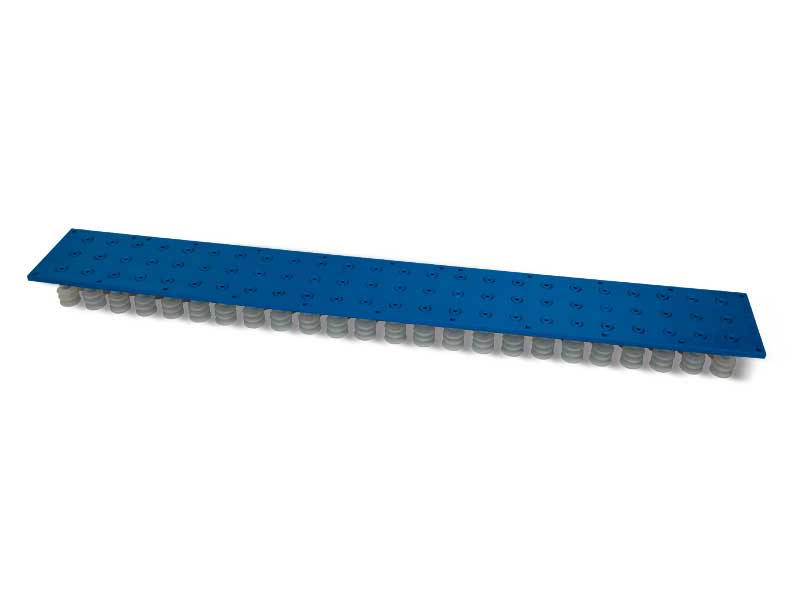

Piani aspiranti a ventose PV, per barre di presa OCTOPUS

Piani aspiranti a ventose PV, per barre di presa OCTOPUS

Al fine di facilitare la presa di tutti quei prodotti con superfici molto irregolari e flessibili (sacchetti di pasta o dolciumi, confezioni di blister o skin-film, scatolette di cartone sottile, ecc.), difficilmente “prendibili” con i piani aspiranti ricoperti di gomma spugnosa, sono stati realizzati questi piani aspiranti a ventose.
Le ventose consigliate sono del tipo “a soffietto”; grazie alla loro grande flessibilità, sono in grado di adattarsi a tutte le superfici di presa, seguendone i contorni e i movimenti in fase di sollevamento, assicurando una presa facile e sicura.
I piani sono realizzati in alluminio anodizzato, come pure i supporti per le ventose avvitati su di essi che sono da 1/8”gas e tutti dotati di foro calibrato.
Le ventose, calzate a freddo sui supporti senza l’ausilio di collanti, possono essere fornite in diverse mescole.
Anche questi piani sono perfettamente intercambiabili ai piani aspiranti standard.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie di presa totale delle ventose e un coefficiente di sicurezza 3.
A richiesta possono essere forniti con ventose diverse, purché il diametro non sia superiore a 22 mm.
Codici prodotto: PV0860 PV0880 PV08100 PV08120 PV1240 PV1260 PV1280 PV12100 PV12120 PV12140

9.26
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

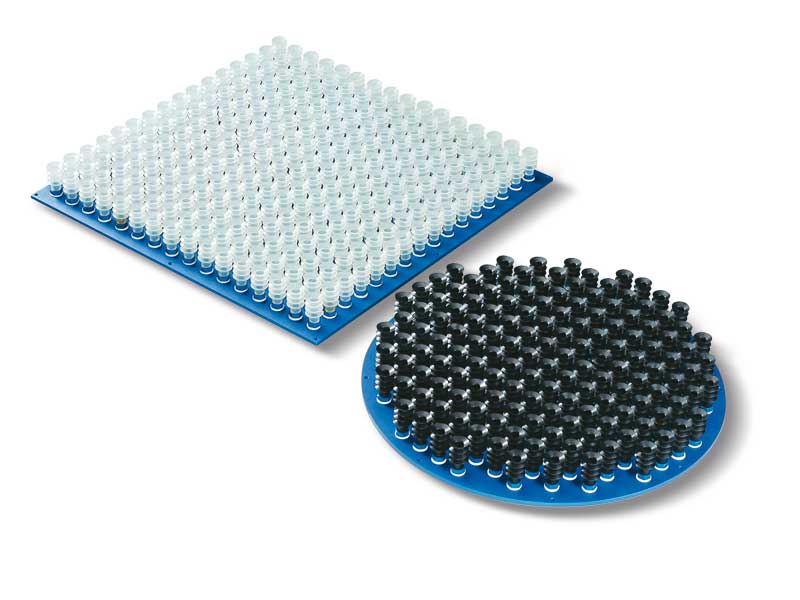

Piani aspiranti a ventose PV, per sistemi OCTOPUS

Piani aspiranti a ventose PV, per sistemi OCTOPUS

Al fine di facilitare la presa di tutti quei prodotti con superfici molto irregolari e flessibili ( sacchetti di pasta o dolciumi, confezioni di blister o skin-film, scatolette di cartone sottile, ecc.), difficilmente “ prendibili” con i piani aspiranti ricoperti di gomma spugnosa, sono stati realizzati questi piani aspiranti a ventose.
Le ventose consigliate sono del tipo “ a soffietto”; grazie alla loro grande flessibilità, sono in grado di adattarsi a tutte le superfici di presa, seguendone i contorni ed i movimenti in fase di sollevamento, assicurando una presa facile e sicura.
I piani sono realizzati in alluminio anodizzato, come pure i supporti per le ventose avvitati su di essi che sono da 1/8” gas, per la versione PV e da 1/4” gas, per la versione P2V e dotati ognuno di foro calibrato.
Le ventose, calzate a freddo sui supporti senza l’ausilio di collanti, possono essere fornite in diverse mescole. Anche questi piani sono perfettamente intercambiabili ai piani aspiranti standard.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale di presa delle ventose ed un coefficiente di sicurezza 3.
A richiesta possono essere forniti con ventose diverse, purchè il diametro non sia superiore a 22 mm per i piani aspiranti PV e a 45 mm per i P2V.
Codici prodotto: PV1520 PV2030 PV2040 PV2060 PV3030 PV3040 PV3050 PV4040 PV4060 PV40100 PV6080 PV60120 PV80100 PVDO35 PVDO50

9.15
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

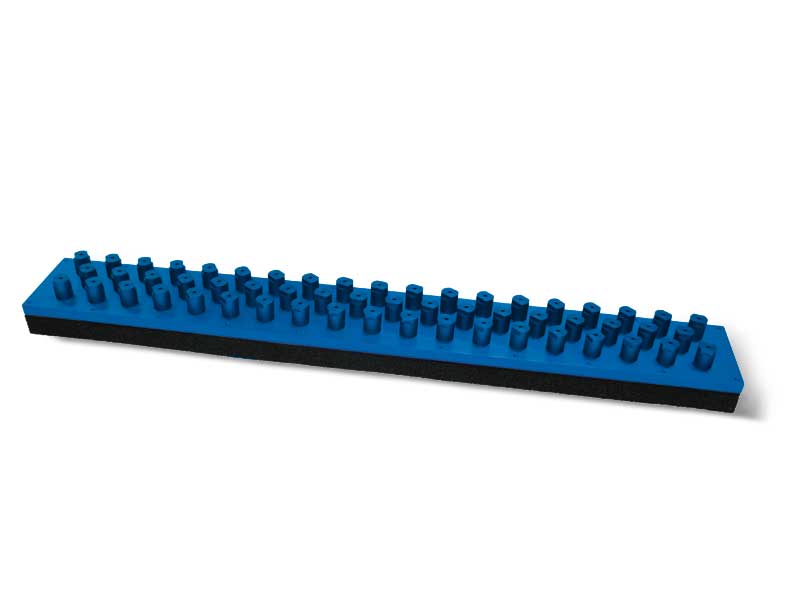

Piani aspiranti con vallvole autoescludenti PXE e P2XE, per barre di presa OCTOPUS

Piani aspiranti con vallvole autoescludenti PXE e P2XE, per barre di presa OCTOPUS

I piani aspiranti di questa pagina, sono gli stessi piani PX e P2X descritti in precedenza, con in più le valvole autoescludenti inserite in ogni foro. Le valvole autoescludenti, in mancanza dell’oggetto da prendere o una presa difettosa della gomma spugnosa, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sui rimanenti fori in presa.
Questa particolarità consente di ridurre la portata del generatore di vuoto, rispetto alle barre di presa OCTOPUS standard, a tutto vantaggio del risparmio energetico. Inoltre, la particolare conformazione delle nostre valvole autoescludenti, consente l’impiego dei piani di presa in qualsiasi posizione.
Codici prodotto: PXE0860 PXE0880 PXE08100 PXE08120 PXE1240 PXE1260 PXE1280 PXE12100 PXE12120 PXE12140 P2XE0860 P2XE0880 P2XE08100 P2XE08120 P2XE1240 P2XE1260 P2XE1280 P2XE12100 P2XE12120 P2XE12140

9.27
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

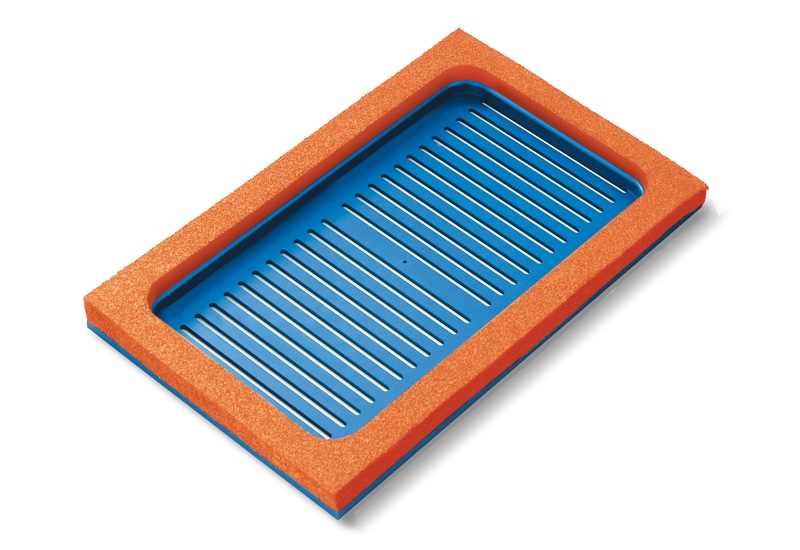

Piani aspiranti per la presa di sacchi PJ, per sistemi OCTOPUS

Piani aspiranti per la presa di sacchi PJ, per sistemi OCTOPUS

Per consentire la presa di sacchi in carta o plastica, contenenti polveri, granulati, prodotti sfusi o liquidi, sono stati realizzati questi piani aspiranti che, abbinati ai sistemi OCTOPUS, ne sfruttano al meglio le loro prestazioni. Realizzati in alluminio anodizzato e delimitati da una speciale guarnizione in gomma spugnosa, sono perfettamente intercambiabili ai piani aspiranti standard dei sistemi OCTOPUS.
Le particolari conformazioni della guarnizione e del piano d’appoggio, consentono di limitare le deformazioni del sacco durante la presa, riducendo al minimo le perdite di vuoto e garantendo la maggiore superficie di presa possibile.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale di presa racchiusa all’interno della guarnizione ed un coefficiente di sicurezza 3.
Codici prodotto: PJ0712 PJ0808 PJ1520 PJ2030 PJ2040 PJ2060 PJ3040 PJ3050 PJ4060

9.19
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

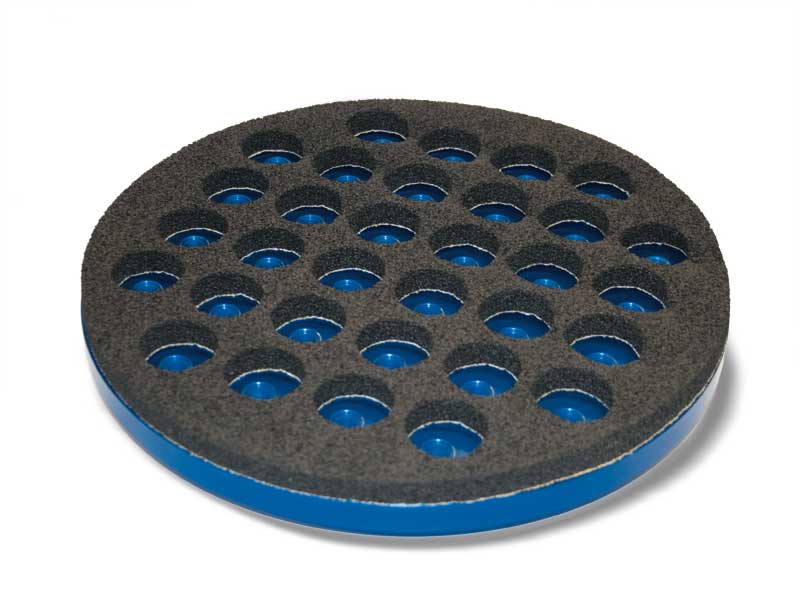

Piani aspiranti speciali con valvole autoescludenti PY2E e P2Y2E, per sistemi OCTOPUS

Piani aspiranti speciali con valvole autoescludenti PY2E e P2Y2E, per sistemi OCTOPUS

I piani aspiranti di questa pagina, sono gli stessi piani PY e P2Y descritti in precedenza, con in più le valvole autoescludenti inserite in ogni foro. Le valvole autoescludenti, in mancanza dell’oggetto da prendere o una presa difettosa della gomma spugnosa, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sui rimanenti fori in presa.
Questa particolarità consente di ridurre la portata del generatore di vuoto, rispetto ai sistemi OCTOPUS con fori calibrati, a tutto vantaggio del risparmio energetico.
Anche questi piani possono essere impiegati in qualsiasi posizione, senza alterare le caratteristiche di funzionamento.
Codici prodotto: PY2E2030 PY2E2040 PY2E2060 PY2E3030 PY2E3040 PY2E3050 PY2E4040 PY2E4060 PY2E40100 PY2E6080 PY2E60120 PY2E80100 PY2EDO35 PY2EDO50 P2Y2E2030 P2Y2E2040 P2Y2E2060 P2Y2E3030 P2Y2E3040 P2Y2E3050 P2Y2E4040 P2Y2E4060 P2Y2E40100 P2Y2E6080 P2Y2E60120 P2Y2E80100 P2Y2EDO35 P2Y2EDO50

9.13
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

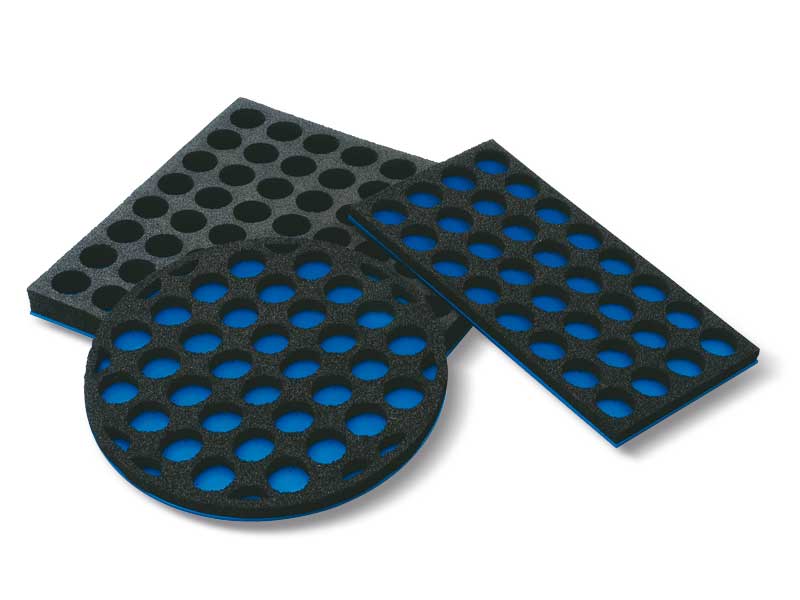

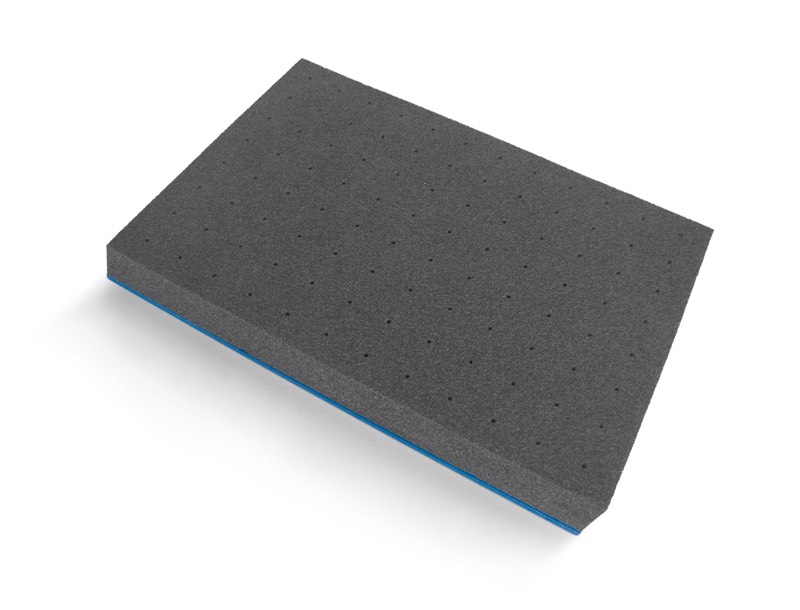

Piani aspiranti speciali PY e P2Y, per sistemi OCTOPUS

Piani aspiranti speciali PY e P2Y, per sistemi OCTOPUS

Questi piani aspiranti, rispetto i piani standard, hanno la caratteristica di sviluppare, a parità di superficie di presa, una forza maggiore (art. PY) e di “prendere” su superfici grezze e molto irregolari (art. P2Y).
Sono realizzati in alluminio anodizzato e ricoperti con una speciale gomma spugnosa forata, di due diversi spessori, a richiesta.
Sono perfettamente intercambiabili ai piani aspiranti standard.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale dei fori realizzati nella gomma spugnosa e un coefficiente di sicurezza 3.
Codici prodotto: PY1520 PY2030 PY2040 PY2060 PY3030 PY3040 PY3050 PY4040 PY4060 PY40100 PY6080 PY60120 PY80100 PYDO35 PYDO50 P2Y1520 P2Y2030 P2Y2040 P2Y2060 P2Y3030 P2Y3040 P2Y3050 P2Y4040 P2Y4060 P2Y40100 P2Y6080 P2Y60120 P2Y80100 P2YDO35 P2YDO50

9.12
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Piani aspiranti speciali PZ e P2Z, per sistemi OCTOPUS

Piani aspiranti speciali PZ e P2Z, per sistemi OCTOPUS

Fra tutti i piani aspiranti fin qui descritti, questi sono quelli che sviluppano la maggior forza di sollevamento a parità di superficie di presa e di grado di vuoto; inoltre, la versione P2Z è in grado di “far presa” su superfici grezze e molto irregolari.
Sono realizzati con leghe leggere e ricoperti con una speciale gomma spugnosa forata ad asole, di due diversi spessori.
Sono perfettamente intercambiabili ai piani aspiranti standard. La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale dei fori asolati realizzati nella gomma spugnosa e un coefficiente di sicurezza 3.
Codici prodotto: PZ1520 PZ2030 PZ2040 PZ2060 PZ3030 PZ3040 PZ3050 PZ4040 PZ4060 PZ40100 PZ6080 PZ60120 PZ80100 PZDO35 PZDO50 P2Z1520 P2Z2030 P2Z2040 P2Z2060 P2Z3030 P2Z3040 P2Z3050 P2Z4040 P2Z4060 P2Z40100 P2Z6080 P2Z60120 P2Z80100 P2ZDO35 P2ZDO50

9.14
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

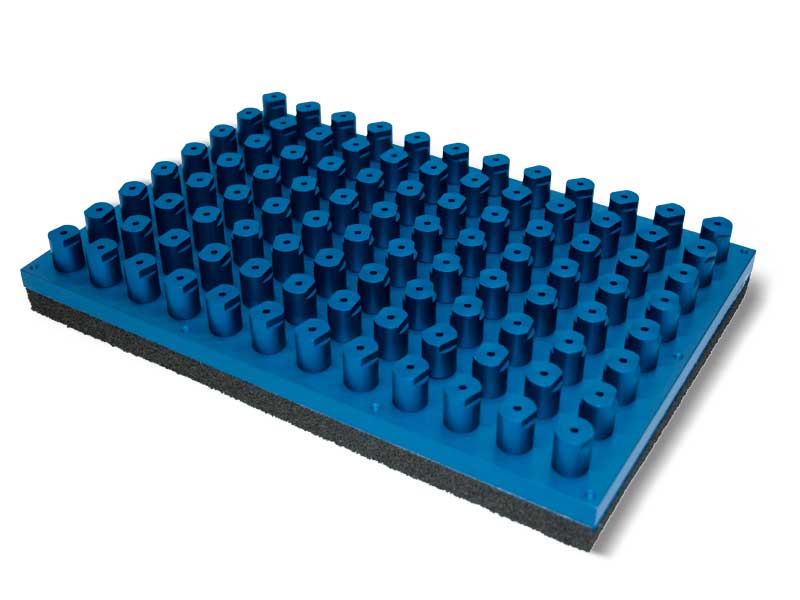

Piani aspiranti standard con valvole autoescludenti PXE e P2XE, per sistemi OCTOPUS

Piani aspiranti standard con valvole autoescludenti PXE e P2XE, per sistemi OCTOPUS

I piani aspiranti di questa pagina sono gli stessi piani PX e P2X descritti in precedenza, con in più le valvole autoescludenti inserite in ogni foro.
Le valvole autoescludenti, in mancanza dell’oggetto da prendere o di una presa difettosa della gomma spugnosa, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sui rimanenti fori in presa.
Questa particolarità consente di ridurre la portata del generatore di vuoto, rispetto ai sistemi OCTOPUS standard, a tutto vantaggio del risparmio energetico.
Inoltre, la particolare conformazione delle nostre valvole autoescludenti, consente l’impiego dei piani di presa in qualsiasi posizione.
Codici prodotto: PXE2030 PXE2040 PXE2060 PXE3030 PXE3040 PXE3050 PXE4040 PXE4060 PXE40100 PXE6080 PXE60120 PXE80100 PXEDO35 PXEDO50 P2XE2030 P2XE2040 P2XE2060 P2XE3030 P2XE3040 P2XE3050 P2XE4040 P2XE4060 P2XE40100 P2XE6080 P2XE60120 P2XE80100 P2XEDO35 P2XEDO50

9.11
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

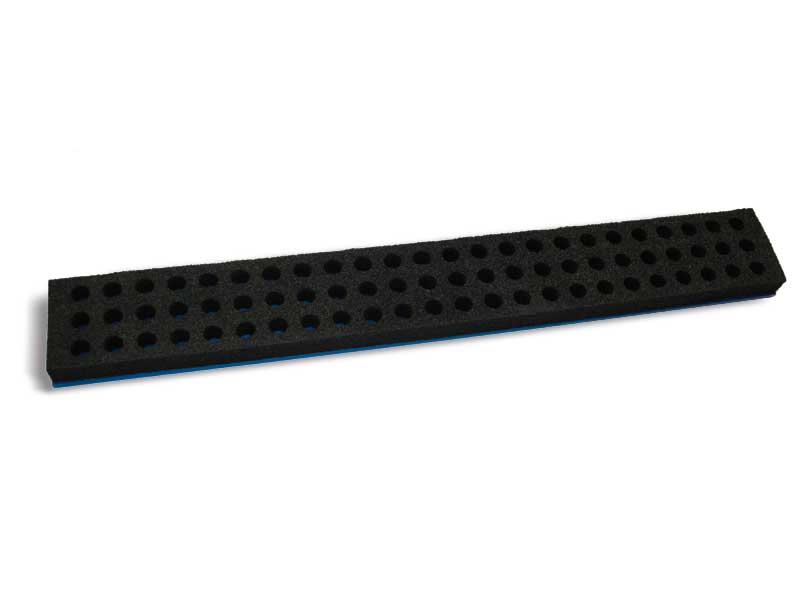

Piani aspiranti standard PX e P2X, per barre di presa OCTOPUS

Piani aspiranti standard PX e P2X, per barre di presa OCTOPUS

I piani aspiranti PX illustrati e descritti in questa pagina sono installati di serie su tutte le barre di presa OCTOPUS e, pertanto, possono essere forniti come scorta o come ricambio.
Sono realizzati in alluminio anodizzato e ricoperti con una speciale gomma spugnosa forata, di due diversi spessori: 20 mm per i piani aspiranti di serie PX, 30 mm per i piani aspiranti particolari P2X.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale dei fori realizzati nella gomma spugnosa e un coefficiente di sicurezza 3.
Codici prodotto: PX0860 PX0880 PX08100 PX08120 PX1240 PX1260 PX1280 PX12100 PX12120 PX12140 P2X0860 P2X0880 P2X08100 P2X08120 P2X1240 P2X1260 P2X1280 P2X12100 P2X12120 P2X12140

9.25
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

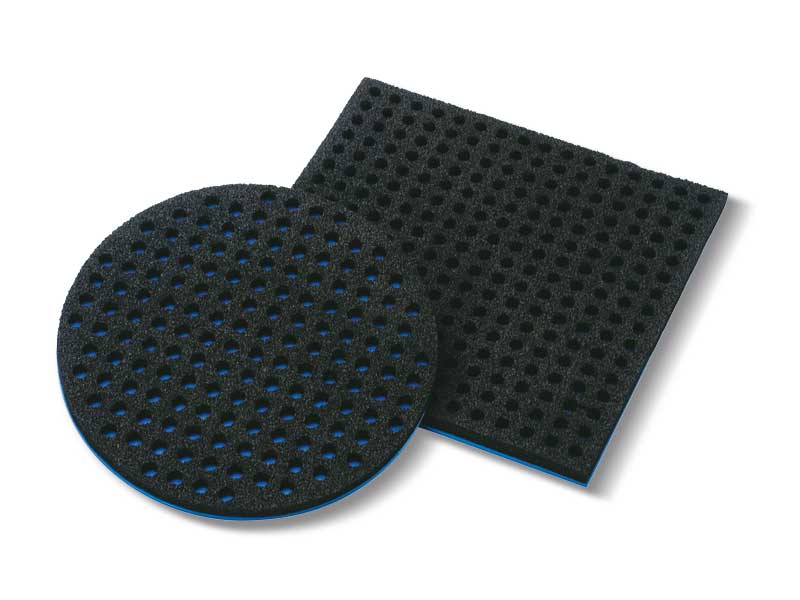

Piani aspiranti standard PX e P2X, per sistemi OCTOPUS

Piani aspiranti standard PX e P2X, per sistemi OCTOPUS

I piani aspiranti PX illustrati e descritti in questa pagina, sono installati di serie su tutti i sistemi OCTOPUS e pertanto, possono essere forniti di scorta o come ricambio.
Sono realizzati con lastre d’alluminio anodizzato, con fori calibrati equidistanti tra loro e ricoperti con una speciale gomma spugnosa forata, di due diversi spessori: 15 mm, per i piani aspiranti di serie PX; 30 mm, per i piani aspiranti P2X. La gomma spugnosa è anch’essa forata in corrispondenza dei fori calibrati, ma i suoi fori hanno un diametro di 15 mm. L’impiego di fori calibrati, consente di calcolare esattamente la portata del generatore di vuoto da impiegare, per far si che anche in presenza di perdite per traspirazioni o per mancata copertura dell’oggetto da prendere, rimanga sempre un valore di vuoto minimo sufficiente per la presa e la movimentazione del carico.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale dei fori realizzati nella gomma spugnosa ed un coefficiente di sicurezza 3.
Codici prodotto: PX0712 PX 0808 PX1520 PX2030 PX2040 PX2060 PX3030 PX3040 PX3050 PX4040 PX4060 PX40100 PX6080 PX60120 PX80100 PXDO10 PXDO35 PXDO50 P2X0712 P2X0808 P2X1520 P2X2030 P2X2040 P2X2060 P2X3030 P2X3040 P2X3050 P2X4040 P2X4060 P2X40100 P2X6080 P2X60120 P2X80100 P2XDO10 P2XDO35 P2XDO50

9.10
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

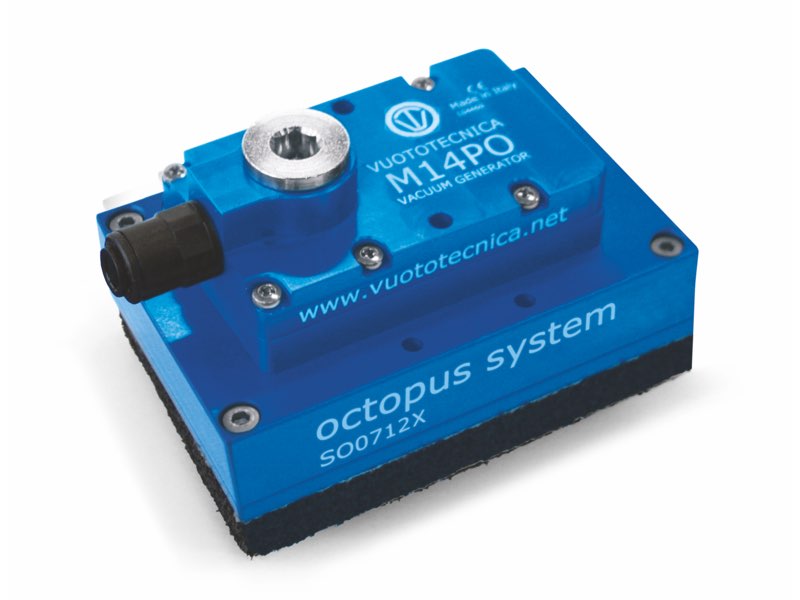

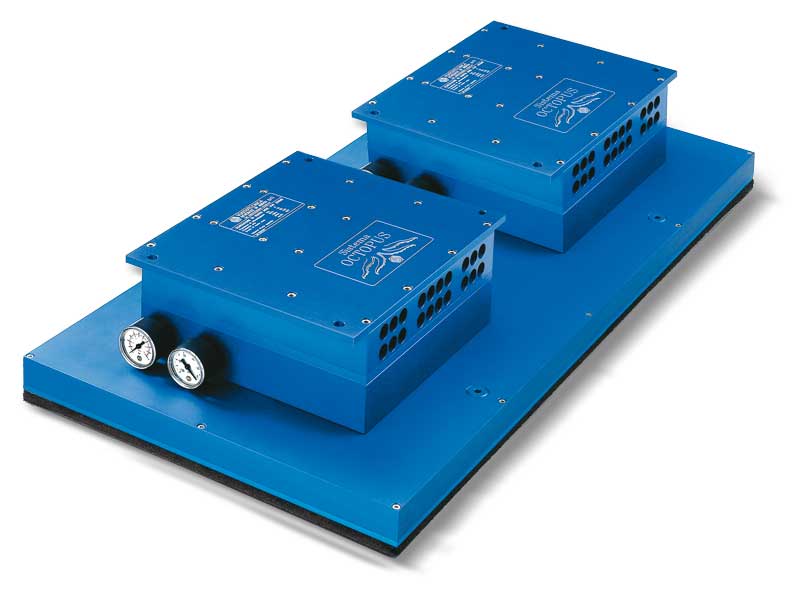

Sistema di presa a depressione OCTOPUS

Sistema di presa a depressione OCTOPUS

I sistemi OCTOPUS di serie, rappresentati in questa pagina, si distinguono da quelli precedentemente descritti, per le loro maggiori dimensioni e per il numero dei generatori di vuoto che li compongono; più precisamente:
- Due generatori di vuoto alimentati ad aria compressa, indicati nella foto e nel disegno, ma da ordinare separatamente, poiché non contemplati nel codice dell’articolo.
- Un corpo realizzato in alluminio anodizzato, aperto da un lato, con integrati sull’aspirazione due filtri in rete microfine d’acciaio inox, a protezione dei generatori di vuoto e facilmente ispezionabili. Nella parte superiore esterna del corpo, sono previste una o più connessioni, per l’eventuale installazione di strumenti di controllo o elettrovalvole per il ripristino rapido della pressione atmosferica al suo interno.
- Un piano aspirante a chiusura del corpo, anch’esso realizzato in alluminio anodizzato, con fori calibrati equidistanti tra loro e ricoperto da una speciale gomma spugnosa forata. Il piano aspirante così concepito, è in grado di adattarsi perfettamente a qualsiasi superficie da prelevare, sia essa liscia, ruvida o irregolare. Con lo stesso sistema, ad esempio, si possono prendere e movimentare barattoli di pomodoro, latte di vernice, piastrelle di ceramica, scatole di cartone, ecc. ed il pallet in legno che fa loro da supporto.
Questi sistemi OCTOPUS possono essere forniti, su richiesta, con dimensioni, piani aspiranti e generatori di vuoto, diversi da quelli indicati in tabella.
Codici prodotto: SO40100X SO6080X SO60120X SO80100X

9.07
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Sistema di presa a depressione OCTOPUS - Generalità

Sistema di presa a depressione OCTOPUS - Generalità

Il sistema OCTOPUS è la risposta alla sempre più richiesta flessibilità operativa dei robot di pallettizzazione e dei sistemi di presa a depressione in genere.
Questo sistema infatti, consente la presa di oggetti di qualsiasi forma e natura, purchè non abbiano una eccessiva traspirazione, senza dover cambiare o posizionare ventose e anche quando la loro superficie occupa solamente il 5% dell’intero piano aspirante; il peso massimo del carico da sollevare, sarà naturalmente proporzionato alla superficie di presa.
I sistemi OCTOPUS di serie, si compongono di:
- Uno o due generatori di vuoto alimentati ad aria compressa, indicati nelle foto e nei disegni, ma da ordinare separatamente, poiché non contemplati nel codice dell’articolo, a esclusione dell’art. SO 15 20 MX.
- Un corpo in alluminio anodizzato, aperto da un lato, con integrato sull’aspirazione un filtro in rete microfine d’acciaio inox, a protezione del generatore di vuoto e facilmente ispezionabile. Nella parte superiore esterna del corpo, sono previste una o più connessioni, per l’eventuale installazione di strumenti di controllo o elettrovalvole per il ripristino rapido della pressione atmosferica al suo interno.
- Un piano aspirante a chiusura del corpo, anch’esso realizzato in alluminio anodizzato, con fori calibrati equidistanti tra loro e ricoperto da una speciale gomma spugnosa forata. Il piano aspirante così concepito, è in grado di adattarsi perfettamente a qualsiasi superficie da prelevare, sia essa liscia, ruvida o irregolare. Con lo stesso sistema, ad esempio, si possono prendere e movimentare scatole di cartone e il pallet in legno che fa loro da supporto.
Questi sistemi OCTOPUS possono essere forniti, su richiesta, con dimensioni, piani aspiranti e generatori di vuoto, diversi da quelli indicati nelle tabelle.

Zoom immagine
