Portaventose
| |

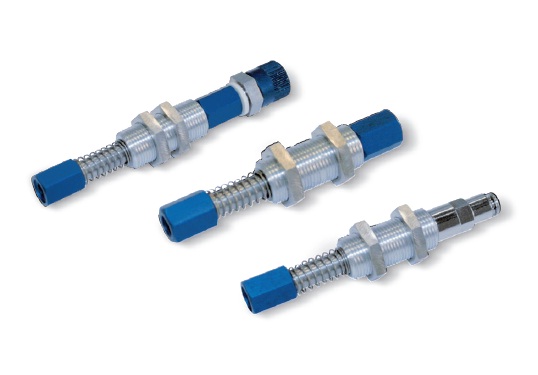

Microportaventose
- Dimensioni e pesi ridottissimi
- Gambi e molle in acciaio inox
- Bussole autolubrificanti integrate nel manicotto filettato, a garanzia di un perfetto scorrimento del gambo e di una lunga durata
- Indicati per Pick and Place e manipolatori per scarico di oggetti plastici dalle presse di stampaggio
- Disponibili in diverse versioni, con o senza raccordo
- Adatti per tutte le ventose con supporto maschio M5
Codici prodotto: 208005 208005SR 208005RR |
|
|
| |

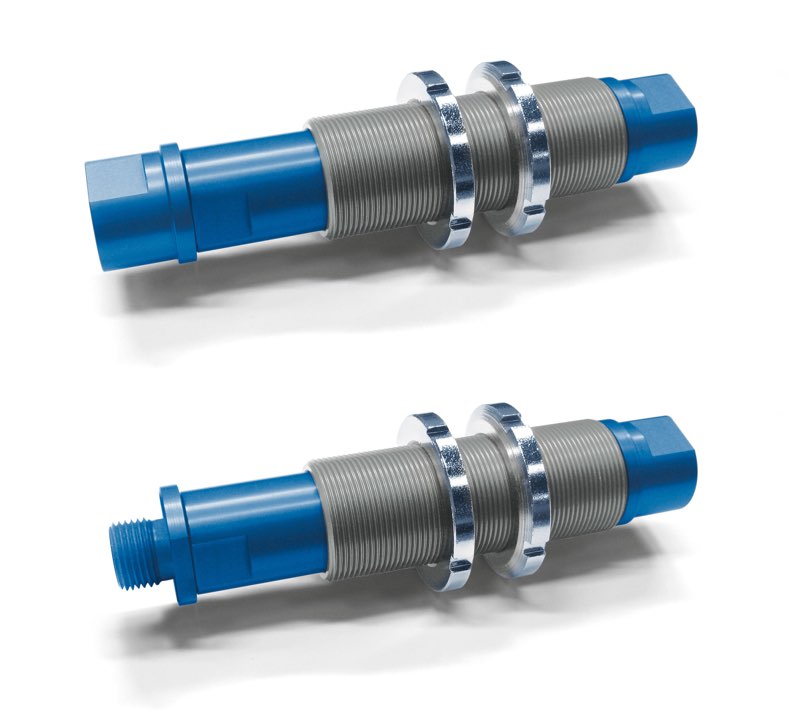

Portaventose antirotativi con molla incassata e attacco femmina o maschio
Il portaventose anti rotativo con molla incassata è un componente in alluminio progettato per garantire prestazioni elevate in sistemi di presa e movimentazione. La struttura in alluminio offre leggerezza e resistenza, mentre il sistema anti rotativo impedisce la rotazione indesiderata della ventosa o dell’attacco durante il funzionamento, assicurando precisione e stabilità. La molla incassata all’interno del corpo protegge il meccanismo elastico da urti, sporco e contaminanti, garantendo una risposta fluida e costante.
L’elevata sezione di passaggio interna permette un flusso del vuoto abbondante, favorendo cicli rapidi di presa e rilascio anche su ventose di grandi dimensioni. La regolazione di montaggio risulta particolarmente ampia grazie alla presenza di una bronzina filettata che consente un posizionamento preciso e adattabile a differenti distanze e configurazioni. Le boccole di scorrimento in materiale plastico assicurano movimenti morbidi, silenziosi e con ridotta necessità di manutenzione, contribuendo a una lunga durata operativa del dispositivo.
Nonostante le sue funzionalità avanzate, il portaventose mantiene un ingombro ridotto, caratteristica che lo rende facilmente integrabile anche in spazi limitati o in applicazioni dove sono richiesti componenti compatti. Il sistema è dotato di due ghiere di bloccaggio che garantisce un fissaggio sicuro e stabile durante il montaggio. Gli attacchi filettati maschio e femmina permettono un collegamento semplice e rapido all’impianto, adattandosi a diverse configurazioni meccaniche.
L’insieme di queste caratteristiche rende il portaventose ideale per impieghi in robotica, sistemi Pick & place, automazioni industriali e tutte le applicazioni in cui sono richiesti precisione, affidabilità e facilità di regolazione.
Codici prodotto: VCH18F20 VCH18F35 VCH14F25 VCH14F50 VCH38F40 VCH38F80 VCH12F36 VCH18M20 VCH18M35 VCH14M25 VCH14M50 VCH38M40 VCH38M80 VCH12M36 |
|
|
| |
Portaventose mini
I portaventose rappresentati in questa pagina e nelle successive sono caratterizzati da dimensioni molto contenute, che consentono una riduzione di peso e d’ingombro e l’impiego di ventose anche piccolissime, garantendo, a parità di diametro, le stesse prestazioni della serie più grande.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato, munito di dadi, per il montaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere nel contempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 200430 200830 201030 201415 202515 203515 202530 202535 204530 205020 200650 201523 201850 201917 202023 203032 200735 203050 |
|
|
| |
Portaventose mini con attacchi filettati maschio e femmina
I portaventose rappresentati in questa pagina hanno la corsa di ammortizzione ridotta e la particolare conformazione, hanno consentito una ulteriore riduzione delle dimensioni d’ingombro e del peso di questi portaventose, rispetto ai normali portaventose mini. Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato, munito di dadi, per il montaggio del portaventose all’automatismo; - Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione, sono un piccolo portagomma di serie o due a richiesta, radiali. Sono adatti per piccole ventose, da calzare manualmente a pressione, con diametri compresi tra 10 e 30 mm.
Codici prodotto: 200635 200735 201038 201048 201038M 201048M 201058M 208025B 208025 |
|
|
| |
Portaventose mini con molla incassata
Per ridurre ulteriormente le dimensioni d’ingombro e il peso e per soddisfare le richieste dei produttori di automatismi di scarico per le presse di stampaggio plastica, sono stati realizzati questi portaventose mini con la molla incassata e il gambo per il fissaggio della ventosa in alluminio anodizzato.
Anche su questi è possibile installare solamente ventose con supporto filettato maschio; la particolare conformazione della bussola di guida in ottone per il fissaggio del portaventose all’automatismo impedisce la rotazione del gambo e, di conseguenza, della ventosa.
La connessione del vuoto è radiale.
Codici prodotto: 208015 208020 |
|
|
| |
Portaventose mini con corsa ridotta
I portaventose rappresentati in questa pagina hanno la corsa di ammortizzione ridotta e la particolare conformazione, hanno consentito una ulteriore riduzione delle dimensioni d’ingombro e del peso di questi portaventose, rispetto ai normali portaventose mini. Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato, munito di dadi, per il montaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione, sono un piccolo portagomma di serie o due a richiesta, radiali. Sono adatti per piccole ventose, da calzare manualmente a pressione, con diametri compresi tra 10 e 30 mm.
Codici prodotto: 200535 201010 202510 201138 |
|
|
| |
Portaventose mini con bussola da incasso
I portaventose rappresentati in questa pagina hanno una particolare conformazione che consente l’assemblaggio diretto ad un collettore del vuoto, con notevole risparmio di tubi e raccordi.
Una bussola esagonale filettata, per l’assemblaggio diretto del portaventose al collettore del vuoto, dotata di guarnizione, ha la funzione di guida e di tenuta del gambo in ottone per il fissaggio della ventosa.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Una bussola esagonale filettata da G3/8” dotata di guarnizione di tenuta;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare.
Codici prodotto: 202511 203511 200811 201011 200811M 201011M |
|
|
| |
Portaventose mini con tastatore
Hanno le stesse caratteristiche meccaniche dei portaventose mini; li distingue un tastatore, solidale a un otturatore conico, che ha la funzione di aprire l’aspirazione e quindi di creare il vuoto, solamente quando la ventosa va a contatto con il carico da sollevare.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato, munito di dadi, per il montaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
- Un tastatore, solidale ad un otturatore conico.
Codici prodotto: 201260 201560 201860 202060 202260 202560 203060 203560 204060 |
|
|
| |
Portaventose mini con tastatore e bussola da incasso
I portaventose rappresentati in questa pagina e nelle successive sono caratterizzati da dimensioni molto contenute, li distingue una bussola esagonale filettata, che ne consente l’assemblaggio diretto al collettore del vuoto, con notevole risparmio di tubi e raccordi.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione;
- Un tastatore, solidale ad un otturatore conico, che ha la funzione di aprire l’aspirazione e quindi di creare il vuoto, solamente quando la ventosa va a contatto con il carico da sollevare;
- Una bussola esagonale filettata, per l’assemblaggio diretto del portaventose al collettore del vuoto, dotata di guarnizione, ha la funzione di guida e di tenuta del gambo in ottone per il fissaggio della ventosa.
Codici prodotto: 201265 202565 203565 |
|
|
| |
Portaventose mini con tastatore, senza molleggio
Hanno la stessa funzione dei portaventose mini con tastatore ma, per ridurre ulteriormente le dimensioni d’ingombro, sono stati privati della molla di ammortizzamento, del tubetto filettato con dadi per il fissaggio all’automatismo e del raccordo rapido.
Questo tipo di portaventose deve essere assemblato direttamente sul collettore del vuoto; per consentirne un rapido montaggio, la parte terminale è dotata di un codolo filettato maschio.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un tastatore, solidale ad un otturatore conico, che ha la funzione di aprire l’aspirazione e quindi di creare il vuoto, solamente quando la ventosa va a contatto con il carico da sollevare.
Codici prodotto: 201261 202561 203561 |
|
|
| |
Portaventose mini con valvola autoescludente integrata
Oltre ad avere tutte le caratteristiche tecniche dei portaventose mini, hanno in più una valvola autoescludente integrata. La valvola autoescludente ha la funzione di chiudere automaticamente l’aspirazione, quando la ventosa non appoggia sulla superficie del carico da prelevare, oppure, quando la presa è difettosa o in presenza di una notevole traspirazione, evitando in tal modo, l’abbassamento del grado di vuoto sulle rimanenti ventose dell’impianto, regolarmente in presa col carico. Il vantaggio che ne deriva è evidente, poiché con questo sistema non si è più vincolati al posizionamento o all’esclusione delle ventose non interessate alla presa.
Su questi portaventose possono essere assemblate ventose con diametro minimo di 10 mm e massimo di 50 mm, purché dotate di supporto filettato maschio da 1/8” gas.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato, munito di dadi, per il montaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione;
- Una valvola autoescludente.
Codici prodotto: 209935 |
|
|
| |
Portaventose mini antirotativi
Le caratteristiche tecniche sono pressoché le stesse dei portaventose mini; si differenziano per il gambo in ottone che è a sezione esagonale e per la relativa bussola di guida in acciaio, che ha il foro esagonale.
Questa conformazione impedisce al gambo di ruotare sul proprio asse e, di conseguenza, impedisce la rotazione anche alla ventosa con supporto, avvitata su di esso.
Sono adatti per ventose con supporto maschio o femmina, con diametro minimo di 10 mm e massimo di 60 mm, ma, in particolare, sono stati studiati per l’installazione di ventose rettangolari, concave ed ellittiche.
Sono costituiti da:
- Un gambo in ottone a sezione esagonale;
- Un manicotto filettato, munito di dadi, per il montaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 209508 209528 209538 |
|
|
| |
Portaventose mini con sensore magnetico
Questi portaventose hanno le stesse caratteristiche tecniche dei portaventose mini.
Sono dotati di un sensore magnetico che ha la funzione di dare un segnale elettrico all’automatismo, ogni volta che la ventosa esegue effettivamente la presa.
Per questa loro caratteristica, ne è consigliato l’impiego su manipolatori contapezzi, macchine inscatolatrici e in tutti quei casi in cui sia richiesta l’assoluta garanzia della presenza dell’oggetto preso. Progettati per la presa di tavolette di cioccolato, snack, brioche e prodotti similari, sono attualmente realizzati nella versione rappresentata in questa pagina; su richiesta, sono comunque realizzabili anche con ventose diverse.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato, munito di dadi, per il montaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione;
- Un sensore magnetico dotato di cavo di collegamento lungo 3 mt.;
- Un corpo in alluminio anodizzato a protezione del sensore magnetico.
Codici prodotto: 209902 209903 |
|
|
| |
Portaventose mini fix
I portaventose fix sono stati ideati per regolare la posizione in altezza delle ventose con supporto grazie alla filettatura presente su tutta la lunghezza della bussola filettata. Le estremità sono filettate femmina per il montaggio della ventosa con supporto e del raccordo. Sono costituiti da:
- Una bussola filettata, munita di dadi, per il montaggio del portaventose all’automatismo;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 207001 207005 |
|
|
| |

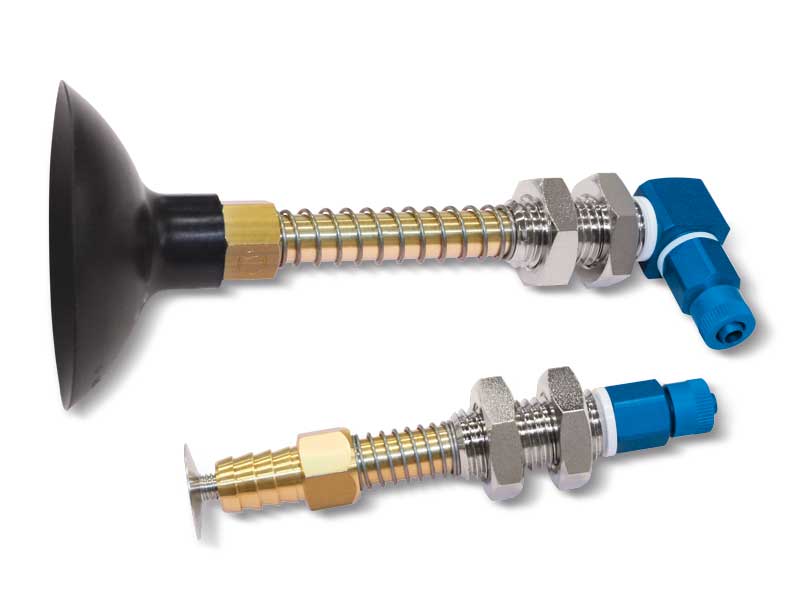

Portaventose semplici
Costruiti in modo semplice e razionale, pur garantendo il massimo della robustezza e durata, i portaventose semplici sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato in acciaio Nichelato dotato di due boccole antifrizione e di due dadi esagonali per il montaggio rapido del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per l’allacciamento al tubo d’aspirazione.
Codici prodotto: 022510 022515 022724 023515 024510 024515 025020 021228 021265 011295 026515 027624 028020 028510 0211010 0211015 022023 023032 023050 021028M 021065M 021095M 021228M 021265M 011295M 025250 025335 025630 |
|
|
| |

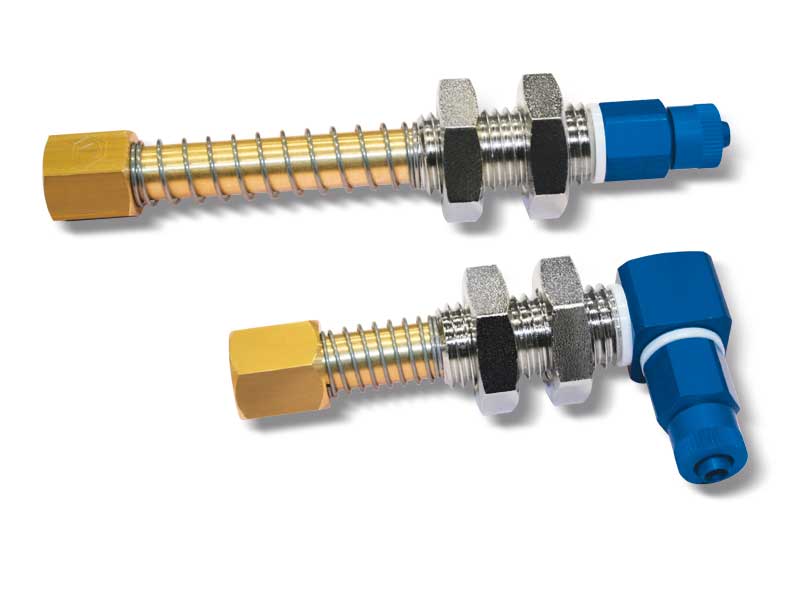

Portaventose semplici con attacchi filettati maschio e femmina
Anche questi portaventose semplici hanno le stesse caratteristiche e offrono le stesse prestazioni di quelli precedentemente descritti; si distinguono per il gambo in ottone, la cui estremità, per il fissaggio della ventosa, è filettata maschio o femmina.
Le ventose da assemblare su questi portaventose dovranno necessariamente essere munite di supporto filettato adatto.
Codici prodotto: 020828 020865 020895 020828M 020865M 020895M 021028 021065 021095 021028M 021065M 021095M 021128 021165 021195 021128M 021165M 021195M 021228 021265 021295 021228M 021265M 021295M |
|
|
| |

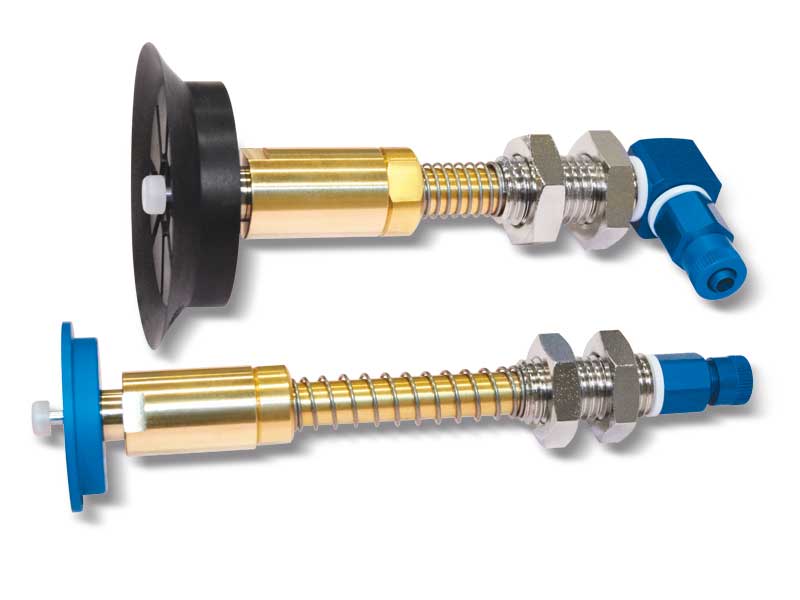

Portaventose semplici con tastatore
Hanno le stesse caratteristiche meccaniche dei portaventose semplici; li distingue un tastatore, solidale ad un otturatore conico, che ha la funzione di aprire l’aspirazione e quindi di creare il vuoto, solamente quando la ventosa va a contatto con il carico da sollevare.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato in acciaio Nichelato dotato di due boccole antifrizione e di due dadi esagonali per il montaggio rapido del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione;
- Un tastatore, solidale ad un otturatore conico.
Codici prodotto: 034510 036010 036515 038020 038510 038515 0311010 |
|
|
| |

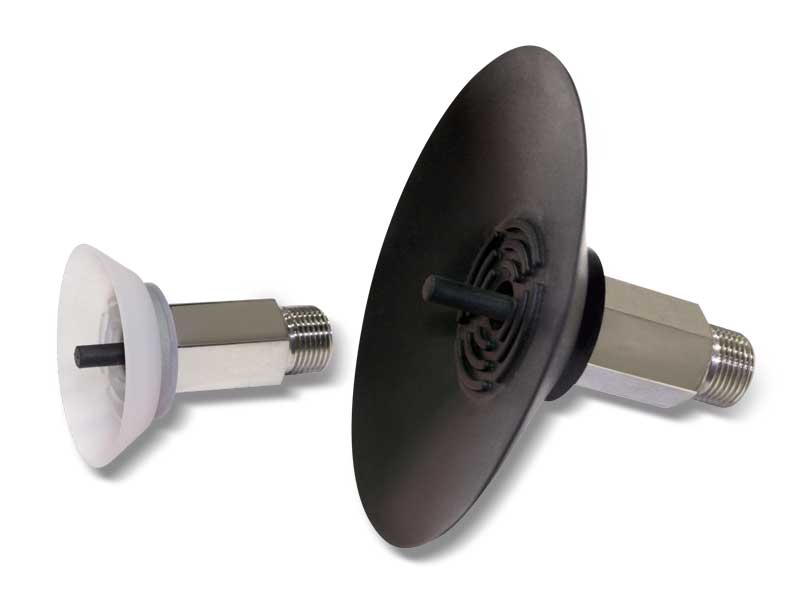

Portaventose semplici con tastatore, senza molleggio
Hanno la stessa funzione dei portaventose semplici con tastatore ma sono stati pensati per essere applicati la dove non è necessaria una compensazione, quindi sono stati privati della molla di ammortizzamento, del tubetto filettato con dadi per il fissaggio all’automatismo e del raccordo rapido.
Questo tipo di portaventose deve essere assemblato direttamente sul collettore del vuoto; per consentirne un rapido montaggio, la parte terminale è dotata di un codolo filettato maschio.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un tastatore, solidale ad un otturatore conico
- Un dischetto in Nylon, utile a non lasciare segni sul particolare da movimentare.
Codici prodotto: 034511 036011 036516 038021 038511 038516 0311011 035041 |
|
|
| |
Portaventose semplici con valvola autoescludente incorporata
Oltre ad avere tutte le caratteristiche tecniche dei portaventose semplici, hanno in più una valvola autoescludente integrata. La valvola autoescludente ha la funzione di chiudere automaticamente l’aspirazione, quando la ventosa non appoggia sulla superficie del carico da prelevare, oppure, quando la presa è difettosa o in presenza di una notevole traspirazione, evitando in tal modo, l’abbassamento del grado di vuoto sulle rimanenti ventose dell’impianto, regolarmente in presa col carico. Il vantaggio che ne deriva è evidente, poiché con questo sistema non si è più vincolati al posizionamento o all’esclusione delle ventose non interessate alla presa. Su questi portaventose possono essere assemblate ventose con diametro minimo di 10 mm e massimo di 50 mm, purché dotate di supporto filettato maschio da 1/8” gas.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato in acciaio Nichelato dotato di due boccole antifrizione e di due dadi esagonali per il montaggio rapido del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione;
- Una valvola autoescludente.
Codici prodotto: 029928 029965 029995 |
|
|
| |

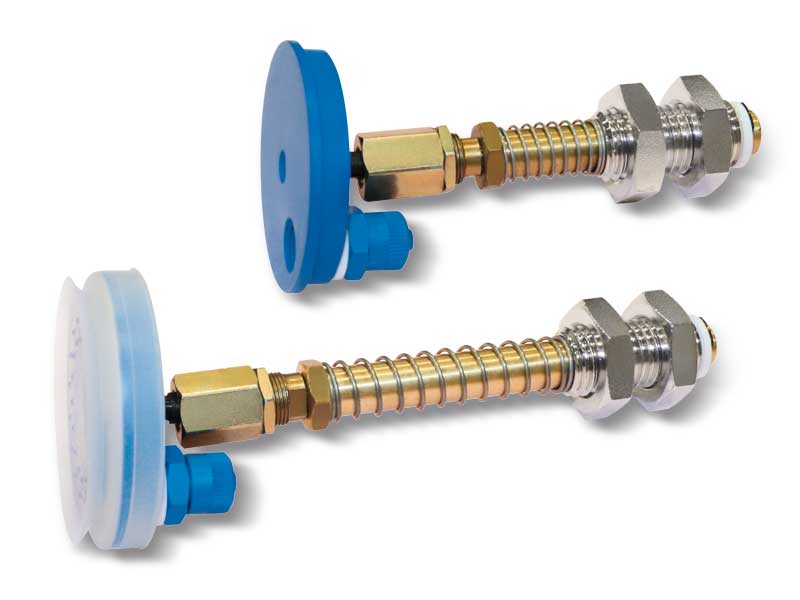

Portaventose semplici snodati
Le caratteristiche tecniche e meccaniche sono le stesse dei portaventose semplici; l’aggiunta di un giunto snodato in acciaio temprato consente alle ventose piane installate su questi portaventose, di adattarsi su carichi da sollevare con superfici leggermente inclinate o di compensare eventuali errori di perpendicolarità che sovente si riscontrano tra il portaventose ed il supporto di fissaggio dell’automatismo.
Sono costituiti da:
- Un gambo in ottone per il fissaggio della ventosa;
- Un manicotto filettato in acciaio Nichelato dotato di due boccole antifrizione e di due dadi esagonali per il montaggio rapido del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione;
- Un giunto snodato in acciaio zincato.
Codici prodotto: 026520 028520 0211020 0211022 |
|
|
| |
Portaventose semplici antirotativi
Le caratteristiche tecniche sono pressoché le stesse dei portaventose semplici; si differenziano per il gambo in ottone che è a sezione esagonale e per la relativa bussola di guida in acciaio, che ha il foro esagonale.
Questa conformazione impedisce al gambo di ruotare sul proprio asse e, di conseguenza, impedisce la rotazione anche alla ventosa con supporto, avvitata su di esso.
Sono adatti per ventose con supporto maschio o femmina, con diametro minimo di 45 mm e massimo di 110 mm, ma, in particolare, sono stati studiati per l’installazione di ventose rettangolari, concave ed ellittiche. Sono costituiti da:
- Un gambo in ottone a sezione esagonale;
- Un manicotto a sezione esagonale interna, filettato esternamente, munito di ghiere per il montaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 029528 029565 029595 0295281/4 0295651/4 0295951/4 |
|
|
| |

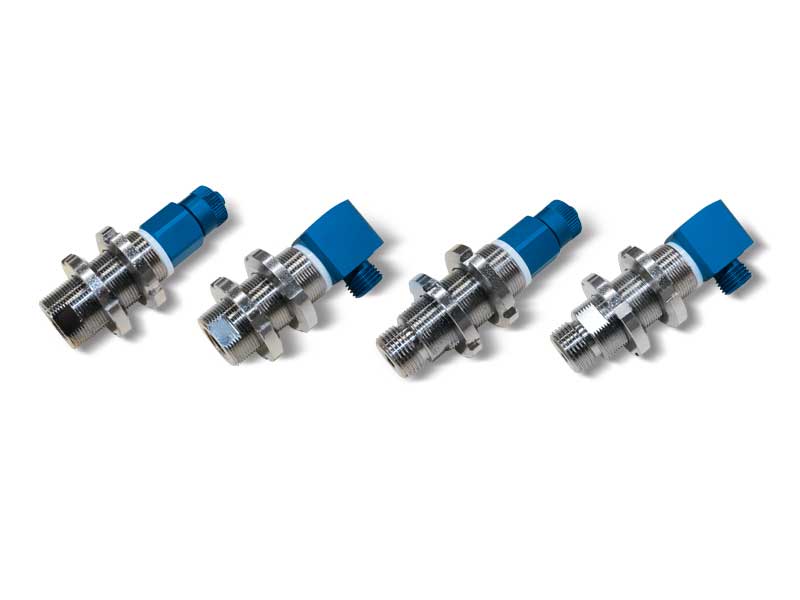

Portaventose semplici fix
I portaventose fix sono stati ideati per regolare la posizione in altezza delle ventose con supporto grazie alla filettatura presente su tutta la lunghezza della bussola filettata. Le estremità sono filettate per il montaggio della ventosa con supporto e del raccordo.
Sono costituiti da:
- Una bussola filettata, munita di due ghiere, per il montaggio del portaventose all’automatismo;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 029101 029105 029106 |
|
|
| |
Portaventose speciali
Progettati per il sollevamento e la movimentazione di carichi pesanti e per sopportare un lavoro gravoso e continuativo in ambienti particolarmente polverosi o umidi, i portaventose speciali sono costituiti da:
- Un gambo in acciaio nichelato per il fissaggio della ventosa;
- Una bussola filettata in ottone, dotata di due boccole antifrizione, munita di due ghiere per il fissaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa col carico da sollevare;
- Una rondella di sicurezza;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 068510 068515 069024 0610040 0610010 0611015 0611024 0615010 0615036 0615015 0620010 0625010 0622010OF 0622010NF 0622010A 0630010 0635010 067542 0611030 0611058 0615074 0625030 |
|
|
| |
Portaventose speciali con attacchi filettati maschio e femmina
Codici prodotto: 061255M 0612110M 061255 0612110 061155M 0611110M 061355M 0613110M 061455M 0614110M 061555M 0615110M |
|
|
| |
Portaventose speciali con tastatore
Hanno le stesse caratteristiche meccaniche dei portaventose speciali; li distingue un tastatore, solidale a un otturatore conico, che ha la funzione di aprire l’aspirazione e quindi di creare il vuoto, solamente quando la ventosa va a contatto con il carico da sollevare.
L’impiego di questi portaventose, evita l’installazione di rubinetti sulle tubazioni del vuoto ed è consigliato in tutti quei casi dove esiste la possibilità che non tutte le ventose vadano a contatto con il carico da sollevare (o perché il carico non è uniforme o perché in parte mancante).
Sono costituiti da:
- Un gambo in acciaio nichelato per il fissaggio della ventosa;
- Una bussola filettata in ottone, dotata di due boccole antifrizione, munita di due ghiere per il fissaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa col carico da sollevare;
- Una rondella di sicurezza;
- Un raccordo rapido per il collegamento al tubo d’aspirazione;
- Un tastatore, solidale ad un otturatore conico.
Codici prodotto: 068520 068522 0611020 0611022 0615020 |
|
|
| |
Portaventose speciali con valvola tastatrice
Le caratteristiche tecniche e meccaniche, sono le stesse dei portaventose speciali; hanno in più una valvola tastatrice che, applicata al supporto della ventosa, ha la funzione di aprire l’aspirazione e quindi di creare il vuoto, solamente quando la ventosa va a contatto con il carico da sollevare.
L’impiego di questi portaventose, consente di evitare l’installazione di rubinetti sulle tubazioni del vuoto ed è consigliato in tutti quei casi in cui esiste la possibilità che non tutte le ventose vadano a contatto con il carico da sollevare (o perché il carico non è uniforme o perché in parte mancante).
La valvola tastatrice di cui sono dotati, può essere applicata, senza alcuna modifica, anche ai portaventose speciali snodati.
Sono costituiti da:
- Un gambo in acciaio nichelato per il fissaggio della ventosa;
- Una bussola filettata in ottone, dotata di due boccole antifrizione, munita di due ghiere per il fissaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa col carico da sollevare;
- Una rondella di sicurezza;
- Un raccordo rapido per il collegamento al tubo d’aspirazione;
- Una valvola tastatrice.
Codici prodotto: 0615022 0630020 0635020 |
|
|
| |
Portaventose speciali con valvola autoescludente incorporata
Oltre ad avere tutte le caratteristiche tecniche dei portaventose speciali, hanno in più una valvola autoescludente integrata. La valvola autoescludente ha la funzione di chiudere automaticamente l’aspirazione, quando la ventosa non appoggia sulla superficie del carico da sollevare, quando la presa è difettosa o quando si trova in presenza
di una grande traspirazione. In questo modo si evita l’abbassamento del grado di vuoto sulle rimanenti ventose dell’impianto, regolarmente in presa con il carico.
Il vantaggio che ne deriva è evidente, poiché con questi portaventose non si è più vincolati al posizionamento o all’esclusione delle ventose non interessate alla presa.
Su questi portaventose si possono assemblare ventose con diametro minimo di 85 mm e massimo di 150 mm, purchè dotate di supporto filettato femmina da 3/8” gas.
Sono costituiti da:
- Un gambo in acciaio nichelato per il fissaggio della ventosa;
- Una bussola filettata in ottone, dotata di due boccole antifrizione, munita di due ghiere per il fissaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa col carico da sollevare;
- Una rondella di sicurezza;
- Un raccordo rapido per il collegamento al tubo d’aspirazione;
- Una valvola autoescludente.
Codici prodotto: 069955 0699110 |
|
|
| |
Portaventose speciali snodati
Muniti di uno speciale giunto a snodo in acciaio temprato, questi portaventose consentono alla ventosa di adattarsi alla superficie del carico da sollevare, anche se non perfettamente parallela al piano della ventosa stessa o di compensare eventuali errori di perpendicolarità che sovente si riscontrano tra il portaventose ed il supporto di fissaggio dell’automatismo. Le caratteristiche tecniche e meccaniche, sono le stesse dei portaventose speciali precedentemente descritti.
Sono costituiti da:
- Un gambo in acciaio nichelato per il fissaggio della ventosa;
- Una bussola filettata in ottone, dotata di due boccole antifrizione, munita di due ghiere per il fissaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa col carico da sollevare;
- Una rondella di sicurezza;
- Un raccordo rapido per il collegamento al tubo d’aspirazione;
- Un giunto snodato in acciaio zincato.
Codici prodotto: 0611012 0611017 0615012 0615017 0620012 0625012 0622012OF 0622012NF 0622012A 0630012 0635012 |
|
|
| |
Portaventose speciali snodati senza giunto a snodo GS
I portaventose speciali snodati illustrati in questa pagina, hanno la sede del giunto a snodo ricavata nel supporto della ventosa; questo accorgimento ha consentito la riduzione delle dimensioni d’ingombro, senza alterarne le prestazioni.
Sono costituiti da:
- Un gambo in acciaio nichelato con giunto a snodo;
- Una bussola filettata in ottone, dotata di due boccole antifrizione, munita di due ghiere per il fissaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa col carico da sollevare;
- Una rondella di sicurezza;
- Un raccordo rapido per il collegamento al tubo d’aspirazione;
- Un supporto in alluminio per il montaggio della ventosa dotato di connessione al vuoto.
Codici prodotto: 0611032 0615032 |
|
|
| |
Portaventose speciali snodati con corsa ridotta
La movimentazione di lastre di marmo e vetro avviene tramite ventose che le spostano tra posizione orizzontale e verticale. Per ridurre il braccio di leva e lo slittamento durante la rotazione, sono stati sviluppati portaventose speciali snodati con corsa di molleggio ridotta. Questi mantengono le stesse caratteristiche tecniche dei modelli precedenti, ma con ingombri molto più ridotti grazie all’integrazione del giunto a snodo nel supporto della ventosa, alla riduzione del gambo in acciaio e alla modifica della bussola in ottone per l’avvitamento diretto all’automatismo. Un tappetino plastico antiscivolo fissato al supporto impedisce infine lo slittamento del carico sollevato.
Sono costituiti da:
- Un gambo in acciaio dotato di parte sferica;
- Una bussola filettata in ottone per il fissaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido girevole a 90° per il collegamento al tubo d’aspirazione;
- Un supporto in alluminio per il montaggio della ventosa dotato di sede sferica e connessione al vuoto; - Tappetino plastico antiscivolo.
Codici prodotto: 0611042 0612742 0615042 |
|
|
| |
Portaventose antirotativi con molla incassata e attacco femmina o maschio
Il portaventose anti rotativo con molla incassata è un componente in alluminio progettato per garantire prestazioni elevate in sistemi di presa e movimentazione. La struttura in alluminio offre leggerezza e resistenza, mentre il sistema anti rotativo impedisce la rotazione indesiderata della ventosa o dell’attacco durante il funzionamento, assicurando precisione e stabilità. La molla incassata all’interno del corpo protegge il meccanismo elastico da urti, sporco e contaminanti, garantendo una risposta fluida e costante.
L’elevata sezione di passaggio interna permette un flusso del vuoto abbondante, favorendo cicli rapidi di presa e rilascio anche su ventose di grandi dimensioni. La regolazione di montaggio risulta particolarmente ampia grazie alla presenza di una bronzina filettata lunga 90 mm, che consente un posizionamento preciso e adattabile a differenti distanze e configurazioni.
Le boccole di scorrimento in materiale plastico assicurano movimenti morbidi, silenziosi e con ridotta necessità di manutenzione, contribuendo a una lunga durata operativa del dispositivo.
Nonostante le sue funzionalità avanzate, il portaventose mantiene un ingombro ridotto, caratteristica che lo rende facilmente integrabile anche in spazi limitati o in applicazioni dove sono richiesti componenti compatti.
Il sistema è dotato di due ghiere di bloccaggio tipo KM7, che garantisce un fissaggio
sicuro e stabile durante il montaggio. Gli attacchi filettati maschio e femmina permettono un collegamento semplice e rapido all’impianto, adattandosi a diverse configurazioni meccaniche.
L’insieme di queste caratteristiche rende il portaventose ideale per impieghi in robotica, sistemi Pick & place, automazioni industriali e tutte le applicazioni in cui sono richiesti precisione, affidabilità e facilità di regolazione.
Codici prodotto: VCH12M36 VCH12F36 |
|
|
| |
Portaventose speciali antirotativi in acciaio inox
Progettati per il settore robot-automotive, sono in grado di offrire ottime soluzioni alle varie problematiche di manipolazione riscontrate sui movimentatori a depressione, in tutti i settori dell’industria.
Oltre alle caratteristiche dei portaventose speciali prima descritti, si differenziano per il gambo in acciaio inox, che è a sezione esagonale, come esagonale è il foro della bussola di guida in ottone; questa conformazione impedisce al gambo di ruotare sul proprio asse e, di conseguenza, anche alla ventosa assemblata su di esso.
La bussola di guida è dotata di due ghiere con filettatura fine, per garantire una buona precisione di fissaggio del portaventose all’automatismo.
Inoltre, le due estremità del gambo, anch’esse in acciaio inox, sono filettate, maschio o femmina e sono intercambiabili; ad una estremità viene avvitato il raccordo rapido diritto per il collegamento al tubo d’aspirazione, all’altra verrà assemblata la ventosa con supporto, prescelta.
Sono adatti per ventose con un diametro minimo di 40 mm e massimo di 200 mm, ma in particolare, sono indispensabili per l’assemblaggio di ventose rettangolari ed ellittiche.
Sono costituiti da:
- Un gambo in acciaio inox a sezione esagonale;
- Una bussola in ottone filettata con sezione esagonale interna, munita di due ghiere per il fissaggio del portaventose all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 065580 065581 065582 0611080 0611081 0611082 065590 065591 065592 065593 065594 065595 065596 0611090 0611091 0611092 0611093 0611094 0611095 0611096 |
|
|
| |
Portaventose speciali antirotativi con supporto sferico orientabile
Oltre alle caratteristiche dei portaventose speciali antirotativi prima descritti, questi sono dotati di uno snodo sferico in Nylon orientabile, che consente di posizionare e mantenere la ventosa nel punto desiderato. Il loro supporto di fissaggio all’automatismo, è realizzato in alluminio ed è composto da due parti che, serrate fra loro mediante viti, consentono di bloccare lo snodo sferico, mantenendo così posizionato il portaventose. Sono adatti per ventose con un diametro minimo di 40 mm e massimo di 200 mm, ma in particolare, sono indispensabili per l’assemblaggio di ventose rettangolari ed ellittiche.
Sono costituiti da:
- Un gambo in acciaio inox a sezione esagonale;
- Uno snodo sferico in Nylon orientabile con sezione esagonale interna;
- Un supporto in alluminio di fissaggio all’automatismo;
- Una molla per ammortizzare l’impatto della ventosa e mantenere allo stesso tempo una pressione costante col carico da sollevare;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 0655100 0655101 0655102 06110100 06110101 06110102 0655110 0655111 0655112 0655113 0655114 0655115 0655116 06110110 06110111 06110112 06110113 06110114 06110115 06110116 |
|
|
| |

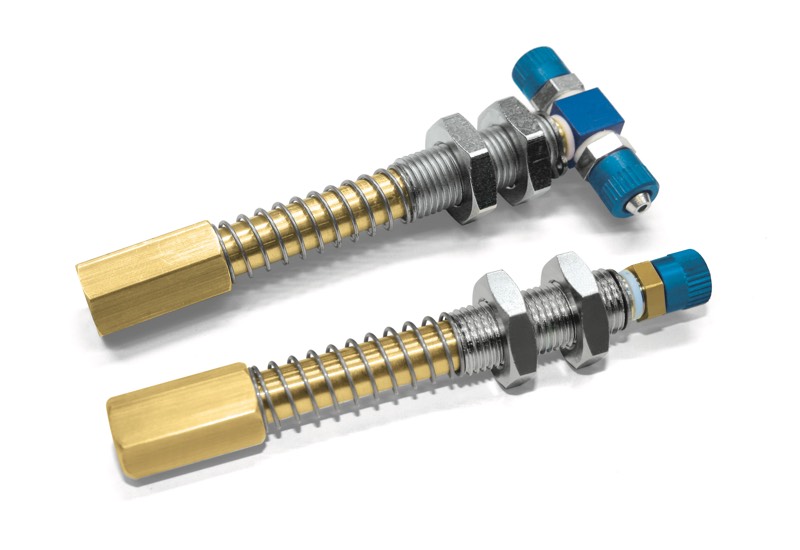

Portaventose speciali con doppio molleggio
Tutti i portaventose speciali descritti in precedenza possono essere forniti anche nella versione a doppio molleggio.In questa configurazione, la bussola di fissaggio del portaventose è posizionata
tra due molle: quella inferiore ha la funzione di ammortizzare l’impatto della ventosa con il carico durante la fase di accostamento, mentre quella superiore serve ad assorbire l’urto della bussola contro la parte terminale del portaventose e a garantire un caricamento graduale della ventosa durante la fase di sollevamento. L’impiego di questa soluzione è particolarmente consigliato quando il carico da movimentare è molto pesante, rigido e presenta una scarsa planarità.
Sono costituiti da:
- Un gambo in acciaio nichelato per il fissaggio della ventosa;
- Una bussola filettata in ottone, dotata di due boccole antifrizione, munita di due ghiere per il fissaggio del portaventose all’automatismo;
- Due molle con la funzione di ridurre e distribuire gli urti: una serve ad ammortizzare l’impatto della ventosa con il carico da sollevare, l’altra ad attutire l’urto della bussola contro la parte terminale del portaventose;
- Una rondella di sicurezza;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 068513 068517 0611013 0611016 0615013 0615018 0620013 0625013 0622013OF 0622013NF 0622013A 0630013 0635013 |
|
|
| |
Portaventose speciali snodati con doppio molleggio
Muniti di uno speciale giunto a snodo in acciaio temprato, questi portaventose consentono alla ventosa di adattarsi alla superficie del carico da sollevare anche se non perfettamente parallela al piano della ventosa stessa o di compensare eventuali errori di perpendicolarità che sovente si riscontrano tra il portaventose ed il supporto di fissaggio dell’automatismo.
La bussola di fissaggio del portaventose è posta fra due molle: quella inferiore, ha lo scopo di ammortizzare l’impatto della ventosa con il carico da sollevare, durante la fase di accostamento, mentre quella superiore serve ad ammortizzare l’urto della bussola con la parte terminale del portaventose ed a caricare gradualmente la ventosa durante la fase di sollevamento.
Sono particolarmente consigliati per la movimentazione di carichi molto pesanti, rigidi e con scarsa planarità. Sono costituiti da:
- Un gambo in acciaio nichelato per il fissaggio della ventosa;
- Una bussola filettata in ottone, dotata di due boccole antifrizione, munita di due ghiere per il fissaggio del portaventose all’automatismo;
- Due molle con la funzione di ridurre e distribuire gli urti: una serve ad ammortizzare l’impatto della ventosa con il carico da sollevare, l’altra ad attutire l’urto della bussola contro la parte terminale del portaventose;
- Una rondella di sicurezza;
- Un raccordo rapido per il collegamento al tubo d’aspirazione;
- Un giunto snodato in acciaio zincato.
Codici prodotto: 0611014 0611018 0615014 0615019 0620014 0625014 0622014OF 0622014NF 0622014A 0630014 |
|
|
| |
Portaventose speciali fix con attacchi filettati maschio e femmina
I portaventose fix sono stati ideati per regolare la posizione in altezza delle ventose con supporto grazie alla filettatura presente su tutta la lunghezza della bussola filettata. Le estremità sono filettate per il montaggio della ventosa con supporto e del raccordo. Sono costituiti da:
- Una bussola filettata, munita di due ghiere, per il montaggio del portaventose all’automatismo;
- Un raccordo rapido per il collegamento al tubo d’aspirazione.
Codici prodotto: 067090 067091 067092 067093 067094 067095 067096 067080 067081 067082 |
|
|
| |

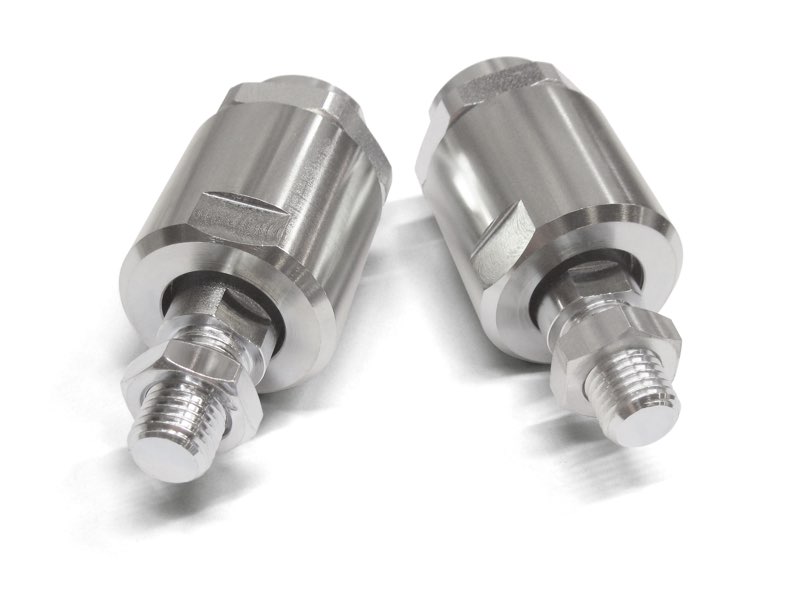

Giunti a snodo sferico
I giunti a snodo sferico di nostra produzione, sono realizzati in AVP zincato.
Assemblati ai portaventose, hanno la funzione di compensare disassamenti, errori di ortogonalità e di complanarità, che sovente si riscontrano tra le ventose e la superficie del carico da sollevare.
Codici prodotto: GSM8 GSM12 GSM16 |
|
|
| |

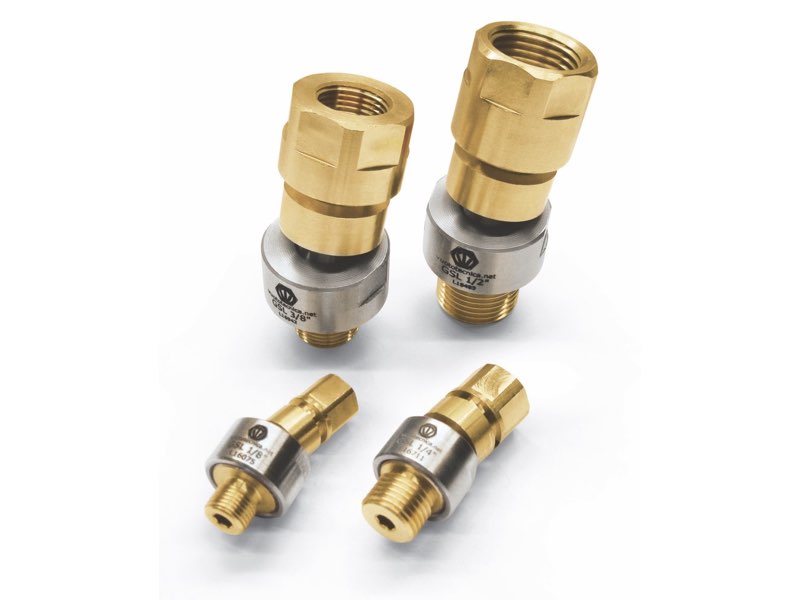

Giunti a snodo sferico con connessione vuoto assiale
Questa serie di giunti è stata progettata per essere installata sulle ventose con supporto, in particolar modo quelle piane o con poco labbro, per consentire loro di adattarsi facilmente alla superficie di presa del carico da prendere, anche se non perfettamente parallela al piano della ventosa stessa o per compensare eventuali errori di perpendicolarità che sovente si riscontrano tra il portaventose ed il supporto di fissaggio dell’automatismo.
La connessione del vuoto è assiale e la tenuta è garantita da una guarnizione speciale, sempre a contatto con lo snodo sferico.
La ventosa installata su di essi è libera di ruotare sul proprio asse di 360° e di inclinarsi fino a 15°.
I giunti sono realizzati interamente in ottone, ad esclusione del perno sferico e della sua ghiera di trattenimento che sono in acciaio inox.
Il loro fissaggio alla ventosa può essere fatto tramite la connessione filettata femmina o maschio, indifferentemente.
Codici prodotto: GSL1/8 GSL1/4 GSL 3/8 GSL1/2 |
|
|
| |

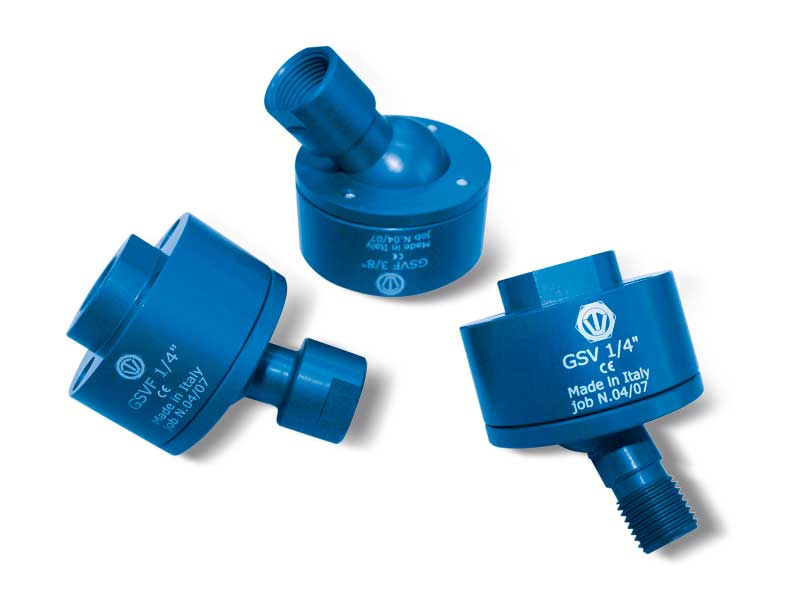

Giunti a snodo posizionabili con connessione vuoto assiale
I giunti a snodo posizionabili, realizzati in alluminio anodizzato, consentono di ruotare la ventosa installata su di essi di 360° e di inclinarla fino a 35°, per adattarla e bloccarla correttamente rispetto la superficie di presa dell’oggetto da prelevare, garantendo, nel contempo, l’aspirazione attraverso lo snodo e la tenuta perfetta.
Codici prodotto: GSV1/8 GSV1/4 GSV3/8 GSVF1/8 GSVF1/4 GSVF3/8 |
|
|
| |
Supporti di fissaggio per portaventose
I primi due supporti illustrati in questa pagina, sono realizzati in acciaio inox e sono idonei a fissare i portaventose all’automatismo tramite un perno cilindrico scanalato o un perno sferico, la cui sede dovrà essere ricavata nell’automatismo stesso. Il terzo supporto, invece, è realizzato in alluminio ed è costituito da due parti che, serrate fra loro mediante viti, bloccano lo snodo sferico plastico, consentendo di mantenere il portaventose nella posizione desiderata.
Codici prodotto: 00FCH10 00FCH11 00FCH20 00FCH21 FCH16 |
|
|
| |

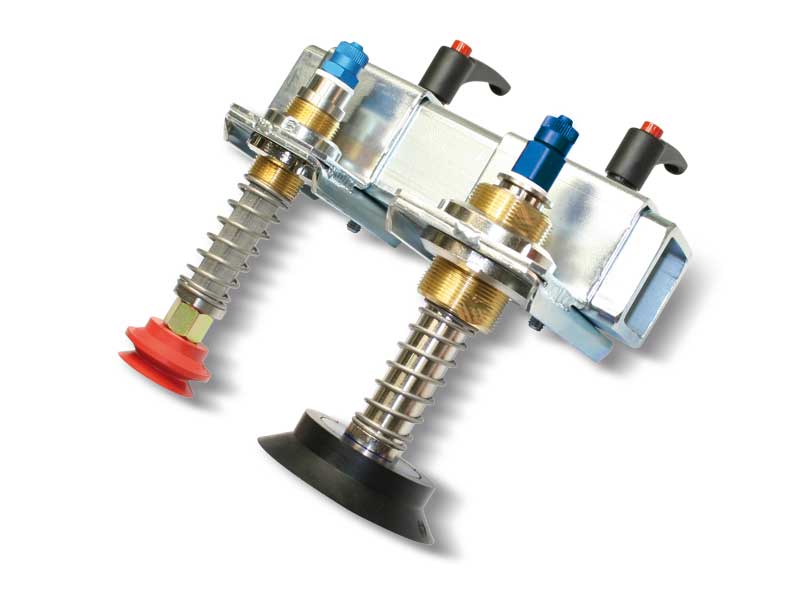

Supporti di fissaggio per portaventose
I supporti illustrati e descritti in queste due pagine sono realizzati in lamiera d’acciaio zincata e servono per fissare i vari tipi di portaventose all’automatismo, costituito generalmente da un telaio di tubi a sezione quadra.
La vite o la maniglia di cui sono dotati, servono a bloccare rapidamente il supporto nella posizione desiderata.
Codici prodotto: SFP01 SFP02 SFP03 SFP04 SFP05 SFP06 SFP07 |
|
|
|
