Generatori di vuoto e depressori pneumatici

Quantità d’aria aspirata dai generatori ai diversi gradi di vuoto

Quantità d’aria aspirata dai generatori ai diversi gradi di vuoto

Tabella relativa alla quantità di aria aspirata dai generatori ai diversi gradi di vuoto.

8.01
top next
Tempi di evacuazione dei generatori ai diversi gradi di vuoto

Tempi di evacuazione dei generatori ai diversi gradi di vuoto

Tabella relativa ai tempi di evacuazione dei generatori ai diversi gradi di vuoto.

8.02
top next
Diametro interno minimo dei tubi, raccomandati per i generatori

Diametro interno minimo dei tubi, raccomandati per i generatori

Una corretta scelta dei raccordi e delle sezioni delle tubazioni, è di fondamentale importanza per il buon funzionamento di un impianto di vuoto; per ottenere il massimo delle prestazioni dai generatori di vuoto, vi invitiamo a consultare la tabella sottostante e di attenervi ai dati esposti.

8.03
top next
Generatore di vuoto monostadio 15 01 10

Generatore di vuoto monostadio 15 01 10

Il funzionamento del generatore di vuoto monostadio è basato sul principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata.
Interrompendo l’alimentazione dell’aria in P, cessa l’effetto vuoto in U.
I generatori di vuoto 15 01 10 e 15 03 10 vengono generalmente impiegati per l’asservimento di ventose, per la presa e la movimentazione di oggetti non porosi e di apparecchiature in cui la richiesta della portata è molto limitata.
Sono interamente realizzati in alluminio anodizzato.
Codice prodotto: 150110

8.04
top next
Diagrammi relativi al generatore di vuoto 15 01 10

Diagrammi relativi al generatore di vuoto 15 01 10

150110

8.05
top next
Generatore di vuoto monostadio 15 03 10

Generatore di vuoto monostadio 15 03 10

Il funzionamento del generatore di vuoto monostadio è basato sul principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata.
Interrompendo l’alimentazione dell’aria in P, cessa l’effetto vuoto in U.
I generatori di vuoto 15 01 10 e 15 03 10 vengono generalmente impiegati per l’asservimento di ventose, per la presa e la movimentazione di oggetti non porosi e di apparecchiature in cui la richiesta della portata è molto limitata.
Sono interamente realizzati in alluminio anodizzato.
Codice prodotto: 150310

8.06
top next
Diagrammi relativi al generatore di vuoto 15 03 10

Diagrammi relativi al generatore di vuoto 15 03 10

150310

8.07
top next
Generatore di vuoto monostadio con espulsore 15 02 10

Generatore di vuoto monostadio con espulsore 15 02 10

Anche il funzionamento di questi generatori di vuoto monostadio, è basato sul principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata; contemporaneamente, viene alimentata una camera ricavata nel generatore che, al cessare dell’alimentazione in P, scarica l’aria compressa in essa accumulata, attraverso la connessione U, ripristinando rapidamente la pressione atmosferica all’utilizzo.
Se all’utilizzo U, per esempio, è collegata una ventosa, con questo sistema si distaccherà molto più rapidamente rispetto i generatori di vuoto precedentemente descritti.
Sono interamente realizzati in alluminio anodizzato.
Codice prodotto: 150210

8.08
top next
Diagrammi relativi al generatore di vuoto 15 02 10

Diagrammi relativi al generatore di vuoto 15 02 10

150210

8.09
top next
Generatore di vuoto monostadio con espulsore 15 04 10

Generatore di vuoto monostadio con espulsore 15 04 10

Anche il funzionamento di questi generatori di vuoto monostadio, è basato sul principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata; contemporaneamente, viene alimentata una camera ricavata nel generatore che, al cessare dell’alimentazione in P, scarica l’aria compressa in essa accumulata, attraverso la connessione U, ripristinando rapidamente la pressione atmosferica all’utilizzo.
Se all’utilizzo U, per esempio, è collegata una ventosa, con questo sistema si distaccherà molto più rapidamente rispetto i generatori di vuoto precedentemente descritti.
Sono interamente realizzati in alluminio anodizzato.
Codice prodotto: 150410

8.10
top next
Diagrammi relativi al generatore di vuoto 15 04 10

Diagrammi relativi al generatore di vuoto 15 04 10

150410

8.11
top next
Generatori di vuoto monostadio 15 05 10 SX

Generatori di vuoto monostadio 15 05 10 SX

Anche il funzionamento di questi generatori di vuoto monostadio, è basato sul principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata; contemporaneamente, viene alimentata una camera ricavata nel generatore che, al cessare dell’alimentazione in P, scarica l’aria compressa in essa accumulata, attraverso la connessione U, ripristinando rapidamente la pressione atmosferica all’utilizzo.
Se all’utilizzo U, per esempio, è collegata una ventosa, con questo sistema si distaccherà molto più rapidamente rispetto i generatori di vuoto precedentemente descritti.
Questo modello viene fornito con silenziatore SX di serie.
Sono interamente realizzati in alluminio anodizzato.
Codice prodotto: 150510SX

8.11.1
top next
Diagrammi relativi al generatore di vuoto 15 05 10 SX

Diagrammi relativi al generatore di vuoto 15 05 10 SX

150510SX

8.11.2
top next
Generatori di vuoto monostadio con espulsore FVG 3-5

Generatori di vuoto monostadio con espulsore FVG 3-5

Generatore di vuoto monostadio con espulsore studiato specificatamente per applicazioni di presa/rilascio ad altissima frequenza

Caratteristiche tecniche
• Massima pressione d’alimentazione: 4 bar
• Disponibili con portate di 3 o 5 mc/h
• Massimo grado di vuoto: -85 KPa
• Espulsore escludibile
• Totalmente realizzato in alluminio anodizzato
• Massima resa anche a basse pressioni d’alimentazione
• Basso consumo energetico
• Semplicità d’installazione
• Peso ridotto
Codici prodotto: FVG3 FVG5

8.11.3
top next
Generatore di vuoto monostadio in linea PVP 1

Generatore di vuoto monostadio in linea PVP 1

Anche i generatori di vuoto di questa nuova serie, funzionano sfruttando il principio Venturi.
La caratteristica che li distingue dai generatori di vuoto classici, sono le due connessioni per l’aria di alimentazione e il vuoto, poste sul medesimo asse, mentre la connessione di scarico dell’aria aspirata con quella esausta, è ortogonale a esse ed è ricavata sulla circonferenza del generatore.
Questi generatori di vuoto sono facilmente smontabili, il che consente l’accesso e la visibilità di tutti i componenti.
I vantaggi derivanti da questa conformazione sono i minori ingombri, la semplicità di manutenzione e la facilità di assemblaggio ai supporti delle ventose o sui portaventose.
Di serie, sono dotati di filtro d’aspirazione in filo d’acciaio inox pressato e di uno speciale silenziatore in microfibre, avvolto sulla connessione di scarico, che li rende particolarmente silenziosi.
Sono interamente realizzati in alluminio anodizzato.
Codice prodotto: PVP1

8.12
top next
Diagrammi relativi al generatore di vuoto PVP 1

Diagrammi relativi al generatore di vuoto PVP 1

PVP1

8.13
top next
Generatori di vuoto monostadio in linea GV 1, GV 2 e GV 3

Generatori di vuoto monostadio in linea GV 1, GV 2 e GV 3

Anche il funzionamento di questi generatori di vuoto è basato sul principio Venturi.
La caratteristica che li distingue dai generatori di vuoto classici sono le due connessioni per l’aria di alimentazione e il vuoto, poste sullo stesso asse, mentre la connessione relativa allo scarico dell’aria aspirata e quella esausta è posta ortogonalmente a esse.
I vantaggi derivanti da questa conformazione sono i minori ingombri, la facilità d’assemblaggio e la semplicità di manutenzione.
Questi generatori di vuoto possono essere assemblati direttamente sui supporti delle ventose o sui portaventose.
Sono interamente realizzati in alluminio anodizzato, a eccezione dell’ugello di scarico che è in ottone.
Codici prodotto: GV1 GV2 GV3

8.14
top next
Diagrammi relativi ai generatori di vuoto GV 1, GV 2 e GV 3

Diagrammi relativi ai generatori di vuoto GV 1, GV 2 e GV 3

GV1 GV2 GV3

8.15
top next
generatori di vuoto monostadio PVP 05, PVP2 e PVP3

generatori di vuoto monostadio PVP 05, PVP2 e PVP3

Di dimensioni particolarmente contenute in rapporto alle loro prestazioni, anche questi generatori di vuoto monostadio funzionano sfruttando il principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata. Interrompendo l’alimentazione dell’aria in P, cessa l’effetto vuoto in U.
I generatori di vuoto qui illustrati e descritti vengono generalmente impiegati per l’asservimento di ventose, per la presa e la movimentazione di oggetti non porosi e di apparecchiature in cui la richiesta della portata è molto limitata.
Sono realizzati in alluminio anodizzato, con gli eiettori in alluminio (PVP05) o in ottone (PVP2 - PVP3).
Codici prodotto: PVP05 PVP2 PVP3

8.15.1
top next
Generatore di vuoto monostadio PVP 2

Generatore di vuoto monostadio PVP 2

Di dimensioni particolarmente contenute in rapporto alle loro prestazioni, anche questi generatori di vuoto monostadio funzionano sfruttando il principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata. Interrompendo l’alimentazione dell’aria in P, cessa l’effetto vuoto in U.
I generatori di vuoto qui illustrati e descritti vengono generalmente impiegati per l’asservimento di ventose, per la presa e la movimentazione di oggetti non porosi e di apparecchiature in cui la richiesta della portata è molto limitata.
Sono realizzati in alluminio anodizzato, con gli eiettori in ottone.
Codice prodotto: PVP2

8.16
top next
Diagrammi relativi al generatore di vuoto PVP 2

Diagrammi relativi al generatore di vuoto PVP 2

PVP2 001574

8.17
top next
Generatore di vuoto monostadio PVP 3

Generatore di vuoto monostadio PVP 3

Di dimensioni particolarmente contenute in rapporto alle loro prestazioni, anche questi generatori di vuoto monostadio funzionano sfruttando il principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata. Interrompendo l’alimentazione dell’aria in P, cessa l’effetto vuoto in U.
I generatori di vuoto qui illustrati e descritti vengono generalmente impiegati per l’asservimento di ventose, per la presa e la movimentazione di oggetti non porosi e di apparecchiature in cui la richiesta della portata è molto limitata.
Sono realizzati in alluminio anodizzato, con gli eiettori in ottone.
Codice prodotto: PVP3

8.18
top next
Diagrammi relativi al generatore di vuoto PVP 3

Diagrammi relativi al generatore di vuoto PVP 3

PVP3 001574

8.19
top next
Generatore di vuoto monostadio PVP 2 M

Generatore di vuoto monostadio PVP 2 M

I generatori di vuoto di questa pagina sono basati sul medesimo principio Venturi di quelli precedentemente descritti e forniscono le stesse prestazioni tecniche; si distinguono per la loro diversa conformazione.
La connessione del vuoto U, infatti, è filettata per consentire l’assemblaggio di una ventosa con supporto maschio da 3/8” gas, mentre sullo stesso asse, ma dalla parte opposta, un foro filettato M 10, consente di installare il generatore direttamente sull’automatismo o sui portaventose dotati di molleggio.
Sono interamente realizzati in alluminio anodizzato, con gli eiettori in ottone.
Muniti di ventosa, sono vere e proprie unità di presa autonome.
Questi generatori di vuoto sono adatti per caricatori o movimentatori a ventose, per la presa di lamiere, lastre di vetro, pannelli di plastica o prodotti similari.
Codice prodotto: PVP2M

8.20
top next
Diagrammi relativi al generatore di vuoto PVP 2 M

Diagrammi relativi al generatore di vuoto PVP 2 M

PVP2M 001574

8.21
top next
Generatore di vuoto monostadio PVP 7 X

Generatore di vuoto monostadio PVP 7 X

I generatori di vuoto PVP 7 X funzionano sfruttando lo stesso principio Venturi precedentemente descritto per i generatori PVP 2 e PVP 3; si distinguono da questi ultimi per la loro maggiore capacità d’aspirazione, resa possibile dall’abbinamento, in parallelo, di due eiettori.
Uno speciale silenziatore, realizzato con ceramica sinterizzata, installato sul loro scarico, li rende particolarmente silenziosi.
Di serie, sono dotati di un vuotometro per la lettura diretta del grado di vuoto.
Una connessione supplementare, ricavata sul corpo del generatore, consente di installare un vacuostato mini per la segnalazione del grado di vuoto, oppure una elettrovalvola pneumatica, per un ripristino più rapido della pressione atmosferica all’utilizzo.
Sono interamente realizzati in alluminio anodizzato, con gli eiettori in acciaio inox.
Questi generatori di vuoto possono essere impiegati per l’asservimento di una o più ventose o di apparecchiature dove la richiesta della portata sia contenuta entro i valori esposti.
Codice prodotto: PVP7X

8.22
top next
Diagrammi relativi al generatore di vuoto PVP 7 X

Diagrammi relativi al generatore di vuoto PVP 7 X

PVP7X

8.23
top next
Generatore di vuoto monostadio PVP 7 - 14 - 18 SX

Generatore di vuoto monostadio PVP 7 - 14 - 18 SX

Sono gli stessi generatori di vuoto PVP 7X precedentemente descritti, con le medesime caratteristiche tecniche e meccaniche; li distingue un silenziatore di nuova generazione, installato su di essi, realizzato con l’impiego di materiale fonoassorbente in fibre naturali, racchiuso in un apposito involucro d’alluminio anodizzato di forma cilindrica, aperto sullo scarico.
Questa conformazione impedisce al silenziatore di intasarsi, consentendo al generatore di vuoto di aspirare fluidi saturi di condense d’acqua o di olii, miscelati a polveri fini o impalpabili.
Il loro impiego è lo stesso dei PVP 7X, con in più la possibilità di operare in ambienti particolarmente umidi o polverosi.
Codici prodotto: PVP7SX PVP14SX PVP18SX

8.24
top next
Diagrammi relativi al generatori di vuoto PVP 7 SX

Diagrammi relativi al generatori di vuoto PVP 7 SX

PVP7SX

8.25
top next
Supporti di fissaggio per generatori di vuoto monostadio

Supporti di fissaggio per generatori di vuoto monostadio

I supporti illustrati e descritti in questa pagina sono realizzati di serie in alluminio anodizzato ma, su richiesta, possono essere forniti anche in acciaio inox.
I supporti servono a fissare i generatori di vuoto monostadio all’automatismo, tramite un perno cilindrico scanalato o un perno sferico, la cui sede dovrà essere ricavata nell’automatismo stesso.
Sono adatti ai sistemi di presa robotizzati e consentono l’installazione rapida dei generatori di vuoto sugli appositi profili impiegati nel settore automotive.
Codici prodotto: FCH01 FCH01INOX FCH02 FCH02INOX FCH03 FCH03INOX FCH04 FCH04INOX

top next
Generatori di vuoto multistadio - Generalità

Generatori di vuoto multistadio - Generalità

I generatori di vuoto multistadio di nostra produzione sono apparecchi atti a produrre una depressione massima del 90%, pari a un grado di vuoto finale di 100 mbar assoluti, con diverse capacità d’aspirazione.
Funzionano con l’impiego di aria compressa da 1 a 6 bar.

Principio di lavoro
Ogni eiettore è basato sul principio Venturi: il fluido d’alimentazione (aria compressa) viene fatto affluire ad alta velocità da un tubo convergente, nel fluido che deve essere estratto (volume d’aria d’aspirare); il miscuglio così formato viene avviato in due o tre tubi divergenti, dove la sua energia cinetica si trasforma in energia di pressione, atta a farlo penetrare nell’ambiente a pressione più alta (pressione atmosferica allo scarico).

Caratteristiche tecniche
Il vantaggio dei generatori di vuoto multistadio consiste nello sfruttare l’energia cinetica dell’aria compressa d’alimentazione, attraverso più eiettori in linea opportunamente dimensionati, prima di scaricarla nell’atmosfera.
Questo sistema consente, a parità di portata, un minor consumo d’aria compressa rispetto ai generatori di vuoto monostadio.
La capacità d’aspirazione o portata è indirettamente proporzionale al differenziale di pressione esistente tra la pressione del fluido d’aspirare e quella esterna (pressione atmosferica).
Le ridotte dimensioni e la leggerezza rendono i generatori di vuoto multistadio compatti e poco ingombranti in rapporto alla loro grande capacità d’aspirazione.
L’assenza di parti in movimento li rende particolarmente silenziosi e ne consente l’uso continuo, senza sviluppo di calore.
Essendo alimentati solamente da aria compressa, sono antideflagranti e possono essere impiegati in ambienti di lavoro con temperature variabili da -20 a +80 °C.
Sono interamente realizzati con materiali inossidabili.
Per le loro caratteristiche, è sufficiente una buona filtrazione dell’aria compressa d’alimentazione e dell’aria aspirata, per eliminare qualsiasi forma di manutenzione.

8.28
top next
Generatori di vuoto multistadio serie M

Generatori di vuoto multistadio serie M

Caratterizzati da eiettori multipli di nuova concezione, assemblati su piccoli moduli, questi generatori multistadio si distinguono per la loro grande capacità d’aspirazione, rapportata alle loro ridotte dimensioni d’ingombro.
Alimentati da aria compressa a una pressione ottimale di 4 ÷ 5 bar, sono in grado di produrre una depressione massima pari all’85% e una capacità d’aspirazione di 3,6 ÷ 18 mc/h, a seconda del numero dei moduli di cui sono costituiti.
Il filtro silenziatore è integrato al loro interno.
Sono interamente realizzati con leghe leggere anodizzate e possono essere installati in qualsiasi posizione.
I generatori di vuoto multistadio di questa serie sono adatti per l’asservimento di sistemi di presa a ventose e, in particolare, per il settore della robotica industriale, dove sono richiesti apparecchi con ottime prestazioni d’esercizio, ma con dimensioni e pesi ridottissimi.
Codici prodotto: M3 M7

8.29
top next
Diagrammi relativi ai generatori di vuoto M 3 e M 7

Diagrammi relativi ai generatori di vuoto M 3 e M 7

M3 M7

8.30
top next
Generatori di vuoto multistadio M 10, M 14 e M 18

Generatori di vuoto multistadio M 10, M 14 e M 18

Caratterizzati da eiettori multipli di nuova concezione, assemblati su piccoli moduli, questi generatori multistadio si distinguono per la loro grande capacità d’aspirazione, rapportata alle loro ridotte dimensioni d’ingombro.
Alimentati da aria compressa a una pressione ottimale di 4 ÷ 5 bar, sono in grado di produrre una depressione massima pari all’85% e una capacità d’aspirazione di 3,6 ÷ 18 mc/h, a seconda del numero dei moduli di cui sono costituiti.
Il filtro silenziatore è integrato al loro interno.
Sono interamente realizzati con leghe leggere anodizzate e possono essere installati in qualsiasi posizione.
I generatori di vuoto multistadio di questa serie sono adatti per l’asservimento di sistemi di presa a ventose e, in particolare, per il settore della robotica industriale, dove sono richiesti apparecchi con ottime prestazioni d’esercizio, ma con dimensioni e pesi ridottissimi.
Codici prodotto: M10 M14 M18

8.31
top next
Diagrammi relativi ai generatori di vuoto M 10, M 14 e M 18

Diagrammi relativi ai generatori di vuoto M 10, M 14 e M 18

M10 M14 M18

8.32
top next
Generatori di vuoto multistadio M 3 SSX e M 7 SSX

Generatori di vuoto multistadio M 3 SSX e M 7 SSX

Sono gli stessi generatori di vuoto della serie M descritti in precedenza, con le medesime caratteristiche tecniche; si differenziano per la loro maggiore silenziosità.
Su questi, infatti, oltre al silenziatore integrato al loro interno, viene installato esternamente un silenziatore SSX, in grado di abbattere ulteriormente la rumorosità.
L’impiego è lo stesso della serie M, ma questi generatori sono consigliati quando nell’ambiente di lavoro il livello di rumorosità deve essere mantenuto entro valori molto bassi.
Codici prodotto: M3SSX M7SSX

8.33
top next
Diagrammi relativi ai generatori di vuoto M 3 SSX e M 7 SSX

Diagrammi relativi ai generatori di vuoto M 3 SSX e M 7 SSX

M3SSX M7SSX

8.34
top next
Generatori di vuoto multistadio M 10 SSX, M 14 SSX e M 18 SSX

Generatori di vuoto multistadio M 10 SSX, M 14 SSX e M 18 SSX

Sono gli stessi generatori di vuoto della serie M descritti in precedenza, con le medesime caratteristiche tecniche; si differenziano per la loro maggiore silenziosità.
Su questi, infatti, oltre al silenziatore integrato al loro interno, viene installato esternamente un silenziatore SSX, in grado di abbattere ulteriormente la rumorosità.
L’impiego è lo stesso della serie M, ma questi generatori sono consigliati quando nell’ambiente di lavoro il livello di rumorosità deve essere mantenuto entro valori molto bassi.
Codici prodotto: M10SSX M14SSX M18SSX

8.35
top next
Diagrammi relativi ai generatori di vuoto M 10 SSX, M 14 SSX e M 18 SSX

Diagrammi relativi ai generatori di vuoto M 10 SSX, M 14 SSX e M 18 SSX

M10SSX M14SSX M18SSX

8.36
top next
Supporti di fissaggio per generatori di vuoto multistadio serie M

Supporti di fissaggio per generatori di vuoto multistadio serie M

I supporti illustrati e descritti in questa pagina sono realizzati, di serie, in alluminio anodizzato ma, su richiesta, possono essere forniti anche in acciaio inox.
I supporti servono a fissare i generatori di vuoto multistadio della serie M all’automatismo, tramite un perno cilindrico scanalato o un perno sferico, la cui sede dovrà essere ricavata nell’automatismo stesso.
Sono adatti ai sistemi di presa robotizzati e consentono l’installazione rapida dei generatori di vuoto sugli appositi profili impiegati nel settore automotive.
Codici prodotto: 00FCH23 00FCH22 00FCH13 00FCH12

8.37
top next
Generatori di vuoto multistadio e multifunzione serie MVG – Generalità

Generatori di vuoto multistadio e multifunzione serie MVG – Generalità

Questi generatori sono vere e proprie unità di vuoto autonome, in grado di asservire completamente un sistema di presa a depressione.
Si distinguono per la loro compattezza e per la grande capacità d’aspirazione, rapportata alle loro ridotte dimensioni d’ingombro.
Sono costituiti da un monoblocco d’alluminio anodizzato, sul quale sono assemblati:
- Un generatore di vuoto multistadio, modulare e silenziato.
- Una microelettrovalvola per l’alimentazione dell’aria compressa al generatore.
- Una microelettrovalvola per il soffiaggio dell’aria compressa d’espulsione.
- Un regolatore di flusso a vite per il dosaggio dell’aria d’espulsione.
- Una valvola di ritegno unidirezionale, posta sull’aspirazione, per il mantenimento del vuoto all’utilizzo in mancanza di corrente elettrica.
- Un vacuostato digitale con display e led di segnalazione delle commutazioni, idoneo a gestire l’alimentazione dell’aria compressa e di fornire un segnale per l’avvio ciclo in sicurezza.
- Un distributore d’alluminio anodizzato, con le connessioni per il vuoto e un filtro integrato facilmente ispezionabile.
Attivando la microelettrovalvola d’alimentazione dell’aria compressa, il generatore crea vuoto all’utilizzo; al raggiungimento del valore massimo prestabilito, il vacuostato, intervenendo sulla bobina elettrica della microelettrovalvola, interrompe l’alimentazione dell’aria e la ripristina quando il valore di vuoto scende al di sotto del valore minimo.
Questa modulazione, oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti (isteresi), consente un notevole risparmio di aria compressa.
Un secondo segnale del vacuostato, anch’esso regolabile e indipendente dal primo, può essere impiegato per consentire l’avvio del ciclo quando il grado di vuoto raggiunto è quello idoneo all’utilizzo.
Terminato il ciclo di lavoro, si disattiva la microelettrovalvola di alimentazione dell’aria al generatore e, contemporaneamente, si attiva la microelettrovalvola d’espulsione per il ripristino rapido della pressione atmosferica all’utilizzo.
I generatori di vuoto multifunzione MVG possono essere installati in qualsiasi posizione e sono adatti per l’asservimento di sistemi di presa a ventose, per movimentare lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, ecc. e in particolare per il settore della robotica industriale, dove sono richiesti apparecchi con ottime prestazioni, ma con dimensioni e pesi ridottissimi.

8.38
top next
Generatori di vuoto multistadio e multifunzione MVG 3 e MVG 7

Generatori di vuoto multistadio e multifunzione MVG 3 e MVG 7

Questi generatori sono vere e proprie unità di vuoto autonome, in grado di asservire completamente un sistema di presa a depressione.
Si distinguono per la loro compattezza e per la grande capacità d’aspirazione, rapportata alle loro ridotte dimensioni d’ingombro.
Sono costituiti da un monoblocco d’alluminio anodizzato, sul quale sono assemblati:
- Un generatore di vuoto multistadio, modulare e silenziato.
- Una microelettrovalvola per l’alimentazione dell’aria compressa al generatore.
- Una microelettrovalvola per il soffiaggio dell’aria compressa d’espulsione.
- Un regolatore di flusso a vite per il dosaggio dell’aria d’espulsione.
- Una valvola di ritegno unidirezionale, posta sull’aspirazione, per il mantenimento del vuoto all’utilizzo in mancanza di corrente elettrica.
- Un vacuostato digitale con display e led di segnalazione delle commutazioni, idoneo a gestire l’alimentazione dell’aria compressa e di fornire un segnale per l’avvio ciclo in sicurezza.
- Un distributore d’alluminio anodizzato, con le connessioni per il vuoto e un filtro integrato facilmente ispezionabile.
Attivando la microelettrovalvola d’alimentazione dell’aria compressa, il generatore crea vuoto all’utilizzo; al raggiungimento del valore massimo prestabilito, il vacuostato, intervenendo sulla bobina elettrica della microelettrovalvola, interrompe l’alimentazione dell’aria e la ripristina quando il valore di vuoto scende al di sotto del valore minimo.
Questa modulazione, oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti (isteresi), consente un notevole risparmio di aria compressa.
Un secondo segnale del vacuostato, anch’esso regolabile e indipendente dal primo, può essere impiegato per consentire l’avvio del ciclo quando il grado di vuoto raggiunto è quello idoneo all’utilizzo.
Terminato il ciclo di lavoro, si disattiva la microelettrovalvola di alimentazione dell’aria al generatore e, contemporaneamente, si attiva la microelettrovalvola d’espulsione per il ripristino rapido della pressione atmosferica all’utilizzo.
I generatori di vuoto multifunzione MVG possono essere installati in qualsiasi posizione e sono adatti per l’asservimento di sistemi di presa a ventose, per movimentare lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, ecc. e in particolare per il settore della robotica industriale, dove sono richiesti apparecchi con ottime prestazioni, ma con dimensioni e pesi ridottissimi.
Codici prodotto: MVG3 MVG7

8.39
top next
Diagrammi relativi ai generatori di vuoto MVG 3 e MVG 7

Diagrammi relativi ai generatori di vuoto MVG 3 e MVG 7

MVG3 MVG7

8.40
top next
Generatori di vuoto multistadio e multifunzione MVG 10 e MVG 14

Generatori di vuoto multistadio e multifunzione MVG 10 e MVG 14

Questi generatori sono vere e proprie unità di vuoto autonome, in grado di asservire completamente un sistema di presa a depressione.
Si distinguono per la loro compattezza e per la grande capacità d’aspirazione, rapportata alle loro ridotte dimensioni d’ingombro.
Sono costituiti da un monoblocco d’alluminio anodizzato, sul quale sono assemblati:
- Un generatore di vuoto multistadio, modulare e silenziato.
- Una microelettrovalvola per l’alimentazione dell’aria compressa al generatore.
- Una microelettrovalvola per il soffiaggio dell’aria compressa d’espulsione.
- Un regolatore di flusso a vite per il dosaggio dell’aria d’espulsione.
- Una valvola di ritegno unidirezionale, posta sull’aspirazione, per il mantenimento del vuoto all’utilizzo in mancanza di corrente elettrica.
- Un vacuostato digitale con display e led di segnalazione delle commutazioni, idoneo a gestire l’alimentazione dell’aria compressa e di fornire un segnale per l’avvio ciclo in sicurezza.
- Un distributore d’alluminio anodizzato, con le connessioni per il vuoto e un filtro integrato facilmente ispezionabile.
Attivando la microelettrovalvola d’alimentazione dell’aria compressa, il generatore crea vuoto all’utilizzo; al raggiungimento del valore massimo prestabilito, il vacuostato, intervenendo sulla bobina elettrica della microelettrovalvola, interrompe l’alimentazione dell’aria e la ripristina quando il valore di vuoto scende al di sotto del valore minimo.
Questa modulazione, oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti (isteresi), consente un notevole risparmio di aria compressa.
Un secondo segnale del vacuostato, anch’esso regolabile e indipendente dal primo, può essere impiegato per consentire l’avvio del ciclo quando il grado di vuoto raggiunto è quello idoneo all’utilizzo.
Terminato il ciclo di lavoro, si disattiva la microelettrovalvola di alimentazione dell’aria al generatore e, contemporaneamente, si attiva la microelettrovalvola d’espulsione per il ripristino rapido della pressione atmosferica all’utilizzo.
I generatori di vuoto multifunzione MVG possono essere installati in qualsiasi posizione e sono adatti per l’asservimento di sistemi di presa a ventose, per movimentare lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, ecc. e in particolare per il settore della robotica industriale, dove sono richiesti apparecchi con ottime prestazioni, ma con dimensioni e pesi ridottissimi.
Codici prodotto: MVG10 MVG14

8.41
top next
Diagrammi relativi ai generatori di vuoto MVG 10 e MVG 14

Diagrammi relativi ai generatori di vuoto MVG 10 e MVG 14

MVG10 MVG14

8.42
top next
Accessori e ricambi per generatori di vuoto serie MVG

Accessori e ricambi per generatori di vuoto serie MVG

set di cavi con energy saving integrato
connettore
cavo con connettore assiale
cavo con connettore radiale
microelettrovalvola d’alimentazione no
microelettrovalvola d’alimentazione nc
piastrina sostitutiva dell’elettrovalvola d’espulsione
vacuostato digitale
Codici prodotto: 0015202 0015203 0015157 001220 001221 0015155 0015156 0015154 0015178 121010

top next

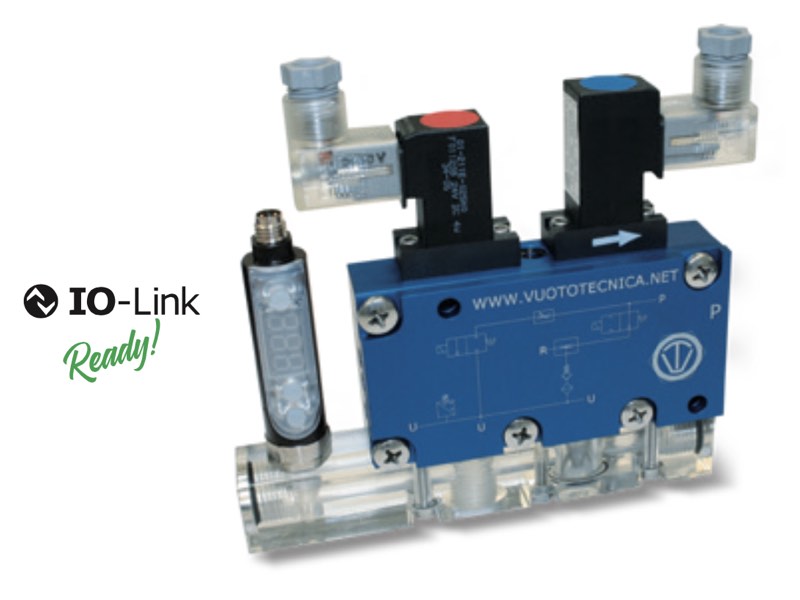

Generatori di vuoto multistadio, multifunzione e modulari serie GVMM – Generalità

Generatori di vuoto multistadio, multifunzione e modulari serie GVMM – Generalità

I generatori di vuoto multifunzione modulari sono vere e proprie unità di vuoto autonome, in grado di asservire completamente un sistema di presa a depressione.
Di spessore e peso ridottissimi, in rapporto alla loro capacità d’aspirazione, sono stati progettati per essere assemblati a uno o più moduli intermedi MI, mediante viti; l’originale sistema di connessioni interne per l’alimentazione dell’aria compressa consente di comunicare tra loro, senza l’impiego di collettori esterni.
Il sistema modulare così concepito consente di aumentare il numero delle unità di vuoto autonome, in funzione delle proprie esigenze.
Si possono, infatti, ordinare il generatore di vuoto multifunzione e i moduli intermedi, nel numero e con le portate desiderate, già assemblati tra loro, oppure, assemblare uno o più moduli intermedi al generatore GVMM già installato sull’automatismo, senza apportare modifiche sostanziali.
I generatori di vuoto GVMM sono costituiti da un monoblocco d’alluminio anodizzato con coperchio, all’interno del quale sono assemblati gli eiettori multipli silenziati e ricavate le camere di vuoto e le connessioni per l’alimentazione dell’aria compressa. Esternamente sono invece assemblati:
- Una microelettrovalvola per l’alimentazione dell’aria compressa al generatore.
- Una microelettrovalvola per il soffiaggio dell’aria compressa d’espulsione.
- Un regolatore di flusso a vite per il dosaggio dell’aria d’espulsione.
- Un vacuostato digitale con display e led di segnalazione delle commutazioni, idoneo a gestire l’alimentazione dell’aria compressa e fornire un segnale per l’avvio ciclo in sicurezza.
- Un distributore in alluminio anodizzato o in plexiglas trasparente, con le connessioni per il vuoto, con integrati un filtro d’aspirazione facilmente ispezionabile e una valvola di ritegno, per il mantenimento del vuoto all’utilizzo in mancanza di corrente elettrica o aria compressa.
Attivando la microelettrovalvola d’alimentazione dell’aria compressa, il generatore crea vuoto all’utilizzo; al raggiungimento del valore massimo prestabilito, il vacuostato, intervenendo sulla bobina elettrica della microelettrovalvola, interrompe l’alimentazione dell’aria e la ripristina quando il valore di vuoto scende al di sotto del valore minimo.
Questa modulazione, oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti (isteresi), consente un notevole risparmio di aria compressa.
Un secondo segnale del vacuostato, anch’esso regolabile e indipendente dal primo, può essere impiegato per consentire l’avvio del ciclo quando il grado di vuoto raggiunto è quello idoneo all’utilizzo.
Terminato il ciclo di lavoro, si disattiva la microelettrovalvola di alimentazione dell’aria al generatore e, contemporaneamente, si attiva la microelettrovalvola d’espulsione per il ripristino rapido della pressione atmosferica all’utilizzo.
I generatori di vuoto multifunzione modulari GVMM, possono essere installati in qualsiasi posizione e sono adatti per l’asservimento di sistemi di presa a ventose, per movimentare lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, ecc. e in particolare per il settore della robotica industriale, dove sono sempre più richiesti apparecchi con ottime prestazioni e più prese di vuoto autonome per l’asservimento di più utenze, ma con dimensioni e pesi molto contenuti.

8.46
top next
Generatori di vuoto multistadio, multifunzione e modulari GVMM 3 e GVMM 7

Generatori di vuoto multistadio, multifunzione e modulari GVMM 3 e GVMM 7

I generatori di vuoto multifunzione modulari sono vere e proprie unità di vuoto autonome, in grado di asservire completamente un sistema di presa a depressione.
Di spessore e peso ridottissimi, in rapporto alla loro capacità d’aspirazione, sono stati progettati per essere assemblati a uno o più moduli intermedi MI, mediante viti; l’originale sistema di connessioni interne per l’alimentazione dell’aria compressa consente di comunicare tra loro, senza l’impiego di collettori esterni.
Il sistema modulare così concepito consente di aumentare il numero delle unità di vuoto autonome, in funzione delle proprie esigenze.
Si possono, infatti, ordinare il generatore di vuoto multifunzione e i moduli intermedi, nel numero e con le portate desiderate, già assemblati tra loro, oppure, assemblare uno o più moduli intermedi al generatore GVMM già installato sull’automatismo, senza apportare modifiche sostanziali.
I generatori di vuoto GVMM sono costituiti da un monoblocco d’alluminio anodizzato con coperchio, all’interno del quale sono assemblati gli eiettori multipli silenziati e ricavate le camere di vuoto e le connessioni per l’alimentazione dell’aria compressa. Esternamente sono invece assemblati:
- Una microelettrovalvola per l’alimentazione dell’aria compressa al generatore.
- Una microelettrovalvola per il soffiaggio dell’aria compressa d’espulsione.
- Un regolatore di flusso a vite per il dosaggio dell’aria d’espulsione.
- Un vacuostato digitale con display e led di segnalazione delle commutazioni, idoneo a gestire l’alimentazione dell’aria compressa e fornire un segnale per l’avvio ciclo in sicurezza.
- Un distributore in alluminio anodizzato o in plexiglas trasparente, con le connessioni per il vuoto, con integrati un filtro d’aspirazione facilmente ispezionabile e una valvola di ritegno, per il mantenimento del vuoto all’utilizzo in mancanza di corrente elettrica o aria compressa.
Attivando la microelettrovalvola d’alimentazione dell’aria compressa, il generatore crea vuoto all’utilizzo; al raggiungimento del valore massimo prestabilito, il vacuostato, intervenendo sulla bobina elettrica della microelettrovalvola, interrompe l’alimentazione dell’aria e la ripristina quando il valore di vuoto scende al di sotto del valore minimo.
Questa modulazione, oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti (isteresi), consente un notevole risparmio di aria compressa.
Un secondo segnale del vacuostato, anch’esso regolabile e indipendente dal primo, può essere impiegato per consentire l’avvio del ciclo quando il grado di vuoto raggiunto è quello idoneo all’utilizzo.
Terminato il ciclo di lavoro, si disattiva la microelettrovalvola di alimentazione dell’aria al generatore e, contemporaneamente, si attiva la microelettrovalvola d’espulsione per il ripristino rapido della pressione atmosferica all’utilizzo.
I generatori di vuoto multifunzione modulari GVMM, possono essere installati in qualsiasi posizione e sono adatti per l’asservimento di sistemi di presa a ventose, per movimentare lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, ecc. e in particolare per il settore della robotica industriale, dove sono sempre più richiesti apparecchi con ottime prestazioni e più prese di vuoto autonome per l’asservimento di più utenze, ma con dimensioni e pesi molto contenuti.
Codici prodotto: GVMM3 GVMM7

8.47
top next
Diagrammi relativi ai generatori di vuoto GVMM 3 e GVMM 7

Diagrammi relativi ai generatori di vuoto GVMM 3 e GVMM 7

GVMM3 GVMM7

8.48
top next
Generatori di vuoto multistadio, multifunzione e modulari GVMM 10 e GVMM 14

Generatori di vuoto multistadio, multifunzione e modulari GVMM 10 e GVMM 14

I generatori di vuoto multifunzione modulari sono vere e proprie unità di vuoto autonome, in grado di asservire completamente un sistema di presa a depressione.
Di spessore e peso ridottissimi, in rapporto alla loro capacità d’aspirazione, sono stati progettati per essere assemblati a uno o più moduli intermedi MI, mediante viti; l’originale sistema di connessioni interne per l’alimentazione dell’aria compressa consente di comunicare tra loro, senza l’impiego di collettori esterni.
Il sistema modulare così concepito consente di aumentare il numero delle unità di vuoto autonome, in funzione delle proprie esigenze.
Si possono, infatti, ordinare il generatore di vuoto multifunzione e i moduli intermedi, nel numero e con le portate desiderate, già assemblati tra loro, oppure, assemblare uno o più moduli intermedi al generatore GVMM già installato sull’automatismo, senza apportare modifiche sostanziali.
I generatori di vuoto GVMM sono costituiti da un monoblocco d’alluminio anodizzato con coperchio, all’interno del quale sono assemblati gli eiettori multipli silenziati e ricavate le camere di vuoto e le connessioni per l’alimentazione dell’aria compressa. Esternamente sono invece assemblati:
- Una microelettrovalvola per l’alimentazione dell’aria compressa al generatore.
- Una microelettrovalvola per il soffiaggio dell’aria compressa d’espulsione.
- Un regolatore di flusso a vite per il dosaggio dell’aria d’espulsione.
- Un vacuostato digitale con display e led di segnalazione delle commutazioni, idoneo a gestire l’alimentazione dell’aria compressa e fornire un segnale per l’avvio ciclo in sicurezza.
- Un distributore in alluminio anodizzato o in plexiglas trasparente, con le connessioni per il vuoto, con integrati un filtro d’aspirazione facilmente ispezionabile e una valvola di ritegno, per il mantenimento del vuoto all’utilizzo in mancanza di corrente elettrica o aria compressa.
Attivando la microelettrovalvola d’alimentazione dell’aria compressa, il generatore crea vuoto all’utilizzo; al raggiungimento del valore massimo prestabilito, il vacuostato, intervenendo sulla bobina elettrica della microelettrovalvola, interrompe l’alimentazione dell’aria e la ripristina quando il valore di vuoto scende al di sotto del valore minimo.
Questa modulazione, oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti (isteresi), consente un notevole risparmio di aria compressa.
Un secondo segnale del vacuostato, anch’esso regolabile e indipendente dal primo, può essere impiegato per consentire l’avvio del ciclo quando il grado di vuoto raggiunto è quello idoneo all’utilizzo.
Terminato il ciclo di lavoro, si disattiva la microelettrovalvola di alimentazione dell’aria al generatore e, contemporaneamente, si attiva la microelettrovalvola d’espulsione per il ripristino rapido della pressione atmosferica all’utilizzo.
I generatori di vuoto multifunzione modulari GVMM, possono essere installati in qualsiasi posizione e sono adatti per l’asservimento di sistemi di presa a ventose, per movimentare lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, ecc. e in particolare per il settore della robotica industriale, dove sono sempre più richiesti apparecchi con ottime prestazioni e più prese di vuoto autonome per l’asservimento di più utenze, ma con dimensioni e pesi molto contenuti.
Codici prodotto: GVMM10 GVMM14

8.49
top next
Diagrammi relativi ai generatori di vuoto GVMM 10 e GVMM 14

Diagrammi relativi ai generatori di vuoto GVMM 10 e GVMM 14

GVMM10 GVMM14

8.50
top next

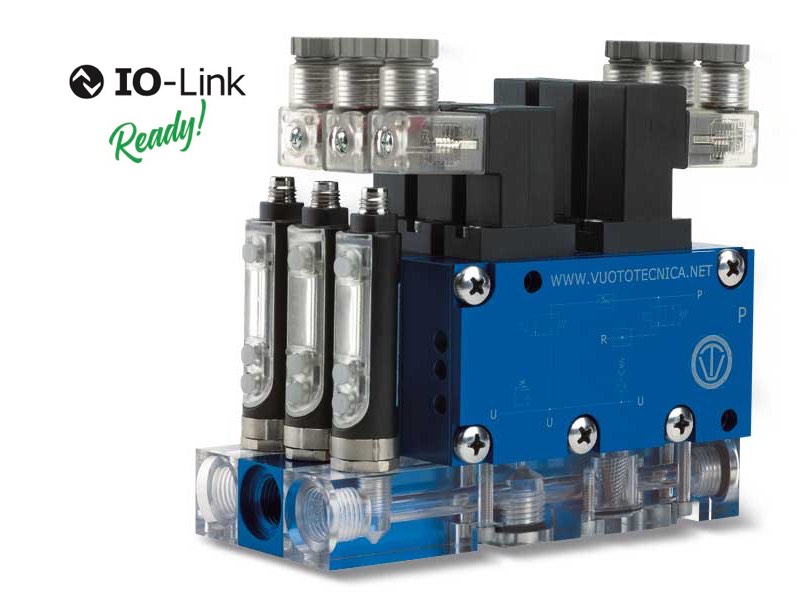

Moduli di vuoto intermedi, multistadio, multifunzione e modulari serie MI – Generalità

Moduli di vuoto intermedi, multistadio, multifunzione e modulari serie MI – Generalità

I moduli intermedi sono dei generatori di vuoto multistadio e multifunzione non autonomi, da assemblare ai generatori della serie GVMM.
Di spessore e peso ridottissimi in rapporto alla loro capacità d’aspirazione, sono stati progettati per essere racchiusi tra il coperchio e la base del generatore di vuoto GVMM e fissati a quest’ultimo mediante viti; le connessioni interne per l’alimentazione dell’aria compressa consentono di comunicare tra loro e con il generatore di base, senza l’impiego di collettori esterni.
Così assemblati, ogni modulo diventa una unità di vuoto autonoma, in grado di asservire completamente un sistema di presa a depressione.
Si possono ordinare nel numero e con le portate desiderate, già assemblati al generatore di vuoto multifunzione GVMM, oppure separatamente, da assemblare al generatore GVMM precedentemente installato sull’automatismo; in questo caso è bene richiedere il kit di viti adeguato al numero di moduli da fissare insieme.
I moduli di vuoto intermedi MI sono costituiti dagli stessi elementi che compongono i generatori GVMM, ad esclusione del coperchio di chiusura.
Il loro funzionamento e il loro impiego sono gli stessi del generatore di vuoto multifunzione GVMM, al quale vengono assemblati.

8.51
top next
Moduli di vuoto intermedi MI 3 e MI 7

Moduli di vuoto intermedi MI 3 e MI 7

I moduli intermedi sono dei generatori di vuoto multistadio e multifunzione non autonomi, da assemblare ai generatori della serie GVMM.
Di spessore e peso ridottissimi in rapporto alla loro capacità d’aspirazione, sono stati progettati per essere racchiusi tra il coperchio e la base del generatore di vuoto GVMM e fissati a quest’ultimo mediante viti; le connessioni interne per l’alimentazione dell’aria compressa consentono di comunicare tra loro e con il generatore di base, senza l’impiego di collettori esterni.
Così assemblati, ogni modulo diventa una unità di vuoto autonoma, in grado di asservire completamente un sistema di presa a depressione.
Si possono ordinare nel numero e con le portate desiderate, già assemblati al generatore di vuoto multifunzione GVMM, oppure separatamente, da assemblare al generatore GVMM precedentemente installato sull’automatismo; in questo caso è bene richiedere il kit di viti adeguato al numero di moduli da fissare insieme.
I moduli di vuoto intermedi MI sono costituiti dagli stessi elementi che compongono i generatori GVMM, ad esclusione del coperchio di chiusura.
Il loro funzionamento e il loro impiego sono gli stessi del generatore di vuoto multifunzione GVMM, al quale vengono assemblati.
Codici prodotto: MI3 MI7

8.52
top next
Diagrammi relativi ai moduli di vuoto intermedi MI 3 e MI 7

Diagrammi relativi ai moduli di vuoto intermedi MI 3 e MI 7

MI3 MI7

8.53
top next
Moduli di vuoto intermedi MI 10 e MI 14

Moduli di vuoto intermedi MI 10 e MI 14

I moduli intermedi sono dei generatori di vuoto multistadio e multifunzione non autonomi, da assemblare ai generatori della serie GVMM.
Di spessore e peso ridottissimi in rapporto alla loro capacità d’aspirazione, sono stati progettati per essere racchiusi tra il coperchio e la base del generatore di vuoto GVMM e fissati a quest’ultimo mediante viti; le connessioni interne per l’alimentazione dell’aria compressa consentono di comunicare tra loro e con il generatore di base, senza l’impiego di collettori esterni.
Così assemblati, ogni modulo diventa una unità di vuoto autonoma, in grado di asservire completamente un sistema di presa a depressione.
Si possono ordinare nel numero e con le portate desiderate, già assemblati al generatore di vuoto multifunzione GVMM, oppure separatamente, da assemblare al generatore GVMM precedentemente installato sull’automatismo; in questo caso è bene richiedere il kit di viti adeguato al numero di moduli da fissare insieme.
I moduli di vuoto intermedi MI sono costituiti dagli stessi elementi che compongono i generatori GVMM, ad esclusione del coperchio di chiusura.
Il loro funzionamento e il loro impiego sono gli stessi del generatore di vuoto multifunzione GVMM, al quale vengono assemblati.
Codici prodotto: MI10 MI14

8.54
top next
Diagrammi relativi ai moduli di vuoto intermedi MI 10 e MI 14

Diagrammi relativi ai moduli di vuoto intermedi MI 10 e MI 14

MI10 MI14

8.55
top next
Accessori e ricambi per generatori e moduli di vuoto serie GVMM e MI

Accessori e ricambi per generatori e moduli di vuoto serie GVMM e MI

set di cavi con energy saving integrato
connettore
cavo con connettore assiale
cavo con connettore radiale
vacuostato digitale
microelettrovalvola d’alimentazione no
microelettrovalvola d’alimentazione nc
collettori in alluminio
supporto
Codici prodotto: 0015202 0015203 0015157 001220 001221 121010 0015176 0015175 0015171 0015188 0015174 0015187 0015306

top next
Composizione dei sistemi di vuoto modulari

Composizione dei sistemi di vuoto modulari

L’assieme di un generatore di vuoto multifunzione GVMM con uno o più moduli intermedi forma un sistema di vuoto modulare, caratterizzato dalla compattezza, dalla leggerezza e dalle ridotte dimensioni d’ingombro.
Si possono assemblare di serie fino a 6 unità di vuoto, ma con l’impiego di barre filettate al posto delle viti, è possibile assemblarne fra loro molte di più.
Codici prodotto: 00KITGVMM01 00KITGVMM02 00KITGVMM03 00KITGVMM04 00KITGVMM05 00KITGVMM06 00KITGVMM07 00KITGVMM08 00KITGVMM09 00KITGVMM10 00KITGVMM11

8.59
top next
Generatori di vuoto monostadio e multifunzione serie AVG – Generalità

Generatori di vuoto monostadio e multifunzione serie AVG – Generalità

Sono unità di vuoto autonome, in grado di asservire completamente un sistema di presa a depressione.
Studiati per il settore AUTOMOTIVE, sono dotati di eiettori singoli che consentono, a parità di portata dei generatori con eiettori multipli, una maggiore rapidità di presa e di un conseguente maggior consumo di aria compressa.
Di serie, hanno integrato un dispositivo pneumatico per il risparmio energetico.
Sono costituiti da un monoblocco d’alluminio anodizzato, all’interno del quale sono installati gli eiettori, la valvola a corsoio servopilotata per l’alimentazione dell’aria compressa e ricavate le camere di vuoto e le varie connessioni.
Esternamente al monoblocco sono invece assemblati:
- Una microelettrovalvola ad impulsi, bistabile, per il comando della valvola d’alimentazione a corsoio.
- Una microelettrovalvola per il soffiaggio dell’aria compressa d’espulsione.
- Un regolatore di flusso a vite per il dosaggio dell’aria compressa d’espulsione.
- Due silenziatori per eliminare la rumorosità dell’aria espulsa.
- Un distributore in alluminio con le connessioni del vuoto, con integrati:
° Un vacuostato pneumatico per la gestione dell’aria compressa d’alimentazione, in funzione del grado di vuoto stabilito (risparmio energetico).
° Una valvola di ritegno per il mantenimento del vuoto all’utilizzo, in mancanza di corrente elettrica o aria compressa.
° Un filtro d’aspirazione, facilmente ispezionabile attraverso un coperchio in policarbonato trasparente.
Fornendo un impulso elettrico alla microelettrovalvola a due posizioni, si attiva la valvola di alimentazione dell’aria compressa a corsoio e si crea vuoto all’utilizzo; al raggiungimento del valore massimo prestabilito, il vacuostato pneumatico, intervenendo sulla valvola a corsoio, interrompe l’alimentazione dell’aria compressa e la ripristina quando il valore scende al di sotto del valore minimo. Oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti, questa modulazione consente un notevole risparmio di aria compressa ed avviene anche in assenza di corrente elettrica.
Terminato il ciclo di lavoro, mediante un impulso elettrico si disattiva la microelettrovalvola d’alimentazione e, contemporaneamente, si attiva la microelettrovalvola di espulsione per il ripristino rapido della pressione atmosferica all’utilizzo. I generatori di vuoto AVG, sono predisposti per l’installazione di un micro vacuostato digitale articolo 12 05 11 sull’utilizzo e, a richiesta, possono essere forniti con protezioni contro gli urti o le cadute accidentali.
Anche questi generatori di vuoto possono essere installati in qualsiasi posizione.
I generatori di vuoto AVG sono adatti all’asservimento di sistemi di presa a ventose, per la movimentazione di lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, ecc. e in particolare, per il settore AUTOMOTIVE, dove sono sempre più richiesti apparecchi con ottime prestazioni, ma con ingombri e pesi molto contenuti.

8.60
top next
Generatori di vuoto monostadio e multifunzione AVG 18 e AVG 25

Generatori di vuoto monostadio e multifunzione AVG 18 e AVG 25

Sono unità di vuoto autonome, in grado di asservire completamente un sistema di presa a depressione.
Studiati per il settore AUTOMOTIVE, sono dotati di eiettori singoli che consentono, a parità di portata dei generatori con eiettori multipli, una maggiore rapidità di presa e di un conseguente maggior consumo di aria compressa.
Di serie, hanno integrato un dispositivo pneumatico per il risparmio energetico.
Sono costituiti da un monoblocco d’alluminio anodizzato, all’interno del quale sono installati gli eiettori, la valvola a corsoio servopilotata per l’alimentazione dell’aria compressa e ricavate le camere di vuoto e le varie connessioni.
Esternamente al monoblocco sono invece assemblati:
- Una microelettrovalvola ad impulsi, bistabile, per il comando della valvola d’alimentazione a corsoio.
- Una microelettrovalvola per il soffiaggio dell’aria compressa d’espulsione.
- Un regolatore di flusso a vite per il dosaggio dell’aria compressa d’espulsione.
- Due silenziatori per eliminare la rumorosità dell’aria espulsa.
- Un distributore in alluminio con le connessioni del vuoto, con integrati:
° Un vacuostato pneumatico per la gestione dell’aria compressa d’alimentazione, in funzione del grado di vuoto stabilito (risparmio energetico).
° Una valvola di ritegno per il mantenimento del vuoto all’utilizzo, in mancanza di corrente elettrica o aria compressa.
° Un filtro d’aspirazione, facilmente ispezionabile attraverso un coperchio in policarbonato trasparente.
Fornendo un impulso elettrico alla microelettrovalvola a due posizioni, si attiva la valvola di alimentazione dell’aria compressa a corsoio e si crea vuoto all’utilizzo; al raggiungimento del valore massimo prestabilito, il vacuostato pneumatico, intervenendo sulla valvola a corsoio, interrompe l’alimentazione dell’aria compressa e la ripristina quando il valore scende al di sotto del valore minimo. Oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti, questa modulazione consente un notevole risparmio di aria compressa ed avviene anche in assenza di corrente elettrica.
Terminato il ciclo di lavoro, mediante un impulso elettrico si disattiva la microelettrovalvola d’alimentazione e, contemporaneamente, si attiva la microelettrovalvola di espulsione per il ripristino rapido della pressione atmosferica all’utilizzo. I generatori di vuoto AVG, sono predisposti per l’installazione di un micro vacuostato digitale articolo 12 05 11 sull’utilizzo e, a richiesta, possono essere forniti con protezioni contro gli urti o le cadute accidentali.
Anche questi generatori di vuoto possono essere installati in qualsiasi posizione.
I generatori di vuoto AVG sono adatti all’asservimento di sistemi di presa a ventose, per la movimentazione di lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, ecc. e in particolare, per il settore AUTOMOTIVE, dove sono sempre più richiesti apparecchi con ottime prestazioni, ma con ingombri e pesi molto contenuti.
Codici prodotto: AVG18 AVG25

8.61
top next
Diagrammi relativi ai generatori di vuoto AVG 18 e AVG 25

Diagrammi relativi ai generatori di vuoto AVG 18 e AVG 25

AVG18 AVG25

8.62
top next
Protezione antiurto anteriore e posteriore per generatori di vuoto monostadio e multifunzione AVG 18 e AVG 25

Protezione antiurto anteriore e posteriore per generatori di vuoto monostadio e multifunzione AVG 18 e AVG 25

Sono unità di vuoto autonome, in grado di asservire completamente un sistema di presa a depressione.
Studiati per il settore AUTOMOTIVE, sono dotati di eiettori singoli che consentono, a parità di portata dei generatori con eiettori multipli, una maggiore rapidità di presa e di un conseguente maggior consumo di aria compressa.
Di serie, hanno integrato un dispositivo pneumatico per il risparmio energetico.
Sono costituiti da un monoblocco d’alluminio anodizzato, all’interno del quale sono installati gli eiettori, la valvola a corsoio servopilotata per l’alimentazione dell’aria compressa e ricavate le camere di vuoto e le varie connessioni.
Esternamente al monoblocco sono invece assemblati:
- Una microelettrovalvola ad impulsi, bistabile, per il comando della valvola d’alimentazione a corsoio.
- Una microelettrovalvola per il soffiaggio dell’aria compressa d’espulsione.
- Un regolatore di flusso a vite per il dosaggio dell’aria compressa d’espulsione.
- Due silenziatori per eliminare la rumorosità dell’aria espulsa.
- Un distributore in alluminio con le connessioni del vuoto, con integrati:
° Un vacuostato pneumatico per la gestione dell’aria compressa d’alimentazione, in funzione del grado di vuoto stabilito (risparmio energetico).
° Una valvola di ritegno per il mantenimento del vuoto all’utilizzo, in mancanza di corrente elettrica o aria compressa.
° Un filtro d’aspirazione, facilmente ispezionabile attraverso un coperchio in policarbonato trasparente.
Fornendo un impulso elettrico alla microelettrovalvola a due posizioni, si attiva la valvola di alimentazione dell’aria compressa a corsoio e si crea vuoto all’utilizzo; al raggiungimento del valore massimo prestabilito, il vacuostato pneumatico, intervenendo sulla valvola a corsoio, interrompe l’alimentazione dell’aria compressa e la ripristina quando il valore scende al di sotto del valore minimo. Oltre a mantenere il grado di vuoto entro i valori di sicurezza prestabiliti, questa modulazione consente un notevole risparmio di aria compressa ed avviene anche in assenza di corrente elettrica.
Terminato il ciclo di lavoro, mediante un impulso elettrico si disattiva la microelettrovalvola d’alimentazione e, contemporaneamente, si attiva la microelettrovalvola di espulsione per il ripristino rapido della pressione atmosferica all’utilizzo. I generatori di vuoto AVG, sono predisposti per l’installazione di un micro vacuostato digitale articolo 12 05 11 sull’utilizzo e, a richiesta, possono essere forniti con protezioni contro gli urti o le cadute accidentali.
Anche questi generatori di vuoto possono essere installati in qualsiasi posizione.
I generatori di vuoto AVG sono adatti all’asservimento di sistemi di presa a ventose, per la movimentazione di lamiere, vetri, marmi, ceramiche, plastica, cartoni, legno, ecc. e in particolare, per il settore AUTOMOTIVE, dove sono sempre più richiesti apparecchi con ottime prestazioni, ma con ingombri e pesi molto contenuti.
Codici prodotto: 0015271 0015272

8.63
top next
Accessori e ricambi per generatori di vuoto serie AVG

Accessori e ricambi per generatori di vuoto serie AVG

Cavo con elettronica integrata
Microvacuostato digitale
Connettore
Microelettrovalvola bistabile
Silenziatore
Codici prodotto: 0015309 120511 0015157 0015297 0015175 SSX3/4”R

top next
Generatori di vuoto multistadio PVP 12 MX e PVP 25 MX

Generatori di vuoto multistadio PVP 12 MX e PVP 25 MX

Questa nuova serie di generatori di vuoto ad eiettori multipli è la naturale evoluzione dei generatori PVP 12M e 25M precedenti: infatti, fermi restando i valori del consumo d’aria e del grado di vuoto finale, la capacità d’aspirazione massima è aumentata rispettivamente da 15 a 21 mc/h e da 25 a 31 mc/h.
Il corpo e il coperchio di chiusura sono realizzati in alluminio anodizzato, gli eiettori sono tutti in acciaio inox, così come le viti di fissaggio.
La guarnizione di tenuta, di nuova concezione, è in EPDM e non va mai a contatto con il fluido aspirato; le valvole a lamella, invece, sono realizzate in silicone di serie e in Viton su richiesta.
Sugli apparecchi sono inoltre state ricavate due nuove connessioni per il vuoto oltre a quella già esistente e una per l’allacciamento a eventuali strumenti di controllo o misurazione.
Gli apparecchi, di serie, hanno in dotazione il vuotometro, il raccordo rapido per l’alimentazione dell’aria compressa e i tappi metallici di chiusura delle connessioni inutilizzate.
Le connessioni di scarico dell’aria aspirata sono filettate per consentire l’installazione dei nuovi silenziatori SSX, in grado di ridurre ulteriormente la rumorosità.
Sono perfettamente intercambiabili ai generatori precedenti.
Codici prodotto: PVP12MX PVP25MX

8.66
top next
Diagrammi relativi ai generatori di vuoto PVP 12 MX e PVP 25 MX

Diagrammi relativi ai generatori di vuoto PVP 12 MX e PVP 25 MX

PVP12MX PVP25MX

8.67
top next
Generatori di vuoto multistadio PVP 40 M, PVP 70 M e PVP 100 M

Generatori di vuoto multistadio PVP 40 M, PVP 70 M e PVP 100 M

Nati dall’esigenza di assemblaggio sui sistemi di presa a depressione OCTOPUS, questa nuova serie di generatori di vuoto multistadio, in grado di aspirare in funzione delle effettive esigenze, rappresenta una vera e propria evoluzione rispetto alle tradizionali pompe per vuoto a palette rotative.
Caratterizzati da eiettori di nuova concezione, questi generatori vantano un eccezionale rapporto fra la quantità d’aria consumata e quella aspirata, a tutto vantaggio dei consumi operativi.
Offrono poi la possibilità di regolare il grado di vuoto e la portata, in funzione della pressione dell’aria di alimentazione.
Nella progettazione di questi generatori di vuoto, grande attenzione si è prestata alla rumorosità; infatti, essendo privi di parti in movimento soggette a vibrazioni, il loro funzionamento risulta particolarmente silenzioso.
Inoltre, essendo il loro funzionamento basato sul principio Venturi, non sviluppano calore.
L’impiego di leghe leggere per la loro realizzazione ha consentito di contenerne il peso entro valori ridottissimi.
Una buona filtrazione dell’aria compressa d’alimentazione e dell’aria aspirata consente di scaricare aria priva di vapori d’olio, di condense d’acqua o di impurità nell’ambiente di lavoro e di ridurre la manutenzione alla semplice pulizia periodica dei filtri e nient’altro.
Codici prodotto: PVP40M PVP70M PVP100M

8.68
top next
Diagrammi relativi ai generatori di vuoto PVP 40 M, PVP 70 M e PVP 100 M

Diagrammi relativi ai generatori di vuoto PVP 40 M, PVP 70 M e PVP 100 M

PVP40M PVP70M PVP100M

8.69
top next
Generatori di vuoto multistadio PVP 140 M, PVP 170 M e PVP 200 M

Generatori di vuoto multistadio PVP 140 M, PVP 170 M e PVP 200 M

Nati dall’esigenza di assemblaggio sui sistemi di presa a depressione OCTOPUS, questa nuova serie di generatori di vuoto multistadio, in grado di aspirare in funzione delle effettive esigenze, rappresenta una vera e propria evoluzione rispetto alle tradizionali pompe per vuoto a palette rotative.
Caratterizzati da eiettori di nuova concezione, questi generatori vantano un eccezionale rapporto fra la quantità d’aria consumata e quella aspirata, a tutto vantaggio dei consumi operativi.
Offrono poi la possibilità di regolare il grado di vuoto e la portata, in funzione della pressione dell’aria di alimentazione.
Nella progettazione di questi generatori di vuoto, grande attenzione si è prestata alla rumorosità; infatti, essendo privi di parti in movimento soggette a vibrazioni, il loro funzionamento risulta particolarmente silenzioso.
Inoltre, essendo il loro funzionamento basato sul principio Venturi, non sviluppano calore.
L’impiego di leghe leggere per la loro realizzazione ha consentito di contenerne il peso entro valori ridottissimi.
Una buona filtrazione dell’aria compressa d’alimentazione e dell’aria aspirata consente di scaricare aria priva di vapori d’olio, di condense d’acqua o di impurità nell’ambiente di lavoro e di ridurre la manutenzione alla semplice pulizia periodica dei filtri e nient’altro.
Codici prodotto: PVP140M PVP170M PVP200M

8.70
top next
Diagrammi relativi ai generatori di vuoto PVP 140 M, PVP 170 M e PVP 200 M

Diagrammi relativi ai generatori di vuoto PVP 140 M, PVP 170 M e PVP 200 M

PVP140M PVP170M PVP200M

8.71
top next
Generatori di vuoto multistadio PVP 250 M e PVP 300 M

Generatori di vuoto multistadio PVP 250 M e PVP 300 M

Nati dall’esigenza di assemblaggio sui sistemi di presa a depressione OCTOPUS, questa nuova serie di generatori di vuoto multistadio, in grado di aspirare in funzione delle effettive esigenze, rappresenta una vera e propria evoluzione rispetto alle tradizionali pompe per vuoto a palette rotative.
Caratterizzati da eiettori di nuova concezione, questi generatori vantano un eccezionale rapporto fra la quantità d’aria consumata e quella aspirata, a tutto vantaggio dei consumi operativi.
Offrono poi la possibilità di regolare il grado di vuoto e la portata, in funzione della pressione dell’aria di alimentazione.
Nella progettazione di questi generatori di vuoto, grande attenzione si è prestata alla rumorosità; infatti, essendo privi di parti in movimento soggette a vibrazioni, il loro funzionamento risulta particolarmente silenzioso.
Inoltre, essendo il loro funzionamento basato sul principio Venturi, non sviluppano calore.
L’impiego di leghe leggere per la loro realizzazione ha consentito di contenerne il peso entro valori ridottissimi.
Una buona filtrazione dell’aria compressa d’alimentazione e dell’aria aspirata consente di scaricare aria priva di vapori d’olio, di condense d’acqua o di impurità nell’ambiente di lavoro e di ridurre la manutenzione alla semplice pulizia periodica dei filtri e nient’altro.
Codici prodotto: PVP250M PVP300M

8.72
top next
Diagrammi relativi ai generatori di vuoto PVP 250 M e PVP 300 M

Diagrammi relativi ai generatori di vuoto PVP 250 M e PVP 300 M

PVP250M PVP300M

8.73
top next
Generatori di vuoto multistadio PVP 25 MDX, PVP 35 MDX e PVP 50 MDX

Generatori di vuoto multistadio PVP 25 MDX, PVP 35 MDX e PVP 50 MDX

La naturale evoluzione dei generatori di vuoto a eiettori multipli PVP 25 ÷ 75 MD, è sfociata in questa nuova serie di generatori dalle prestazioni veramente eccezionali: infatti, fermi restando i valori del consumo d’aria e del grado di vuoto finale, la capacità d’aspirazione massima è aumentata del 10 ÷ 12% rispetto la serie precedente.
Il corpo e il coperchio di chiusura sono realizzati in alluminio anodizzato, gli eiettori sono tutti in acciaio inox, così come le viti di fissaggio.
La guarnizione di tenuta, di nuova concezione, è in EPDM e non va mai a contatto con il fluido aspirato; le valvole a lamella, invece, sono realizzate in silicone, di serie e in Viton, a richiesta.
Sui nuovi apparecchi è stata inoltre ricavata una sede per l’installazione, su ordinazione, di un vacuostato pneumatico, che, abbinato a una valvola a corsoio pneumatica e a una apposita valvola di ritegno, consente la realizzazione di un dispositivo per il risparmio energetico.
Il vuotometro e il manometro sono in dotazione su tutti gli apparecchi di serie, come pure il silenziatore posto sullo scarico dell’aria aspirata e il raccordo rapido per l’alimentazione dell’aria compressa.
Questa nuova serie di generatori di vuoto è perfettamente intercambiabile alla precedente.
Codici prodotto: PVP25MDX PVP35MDX PVP50MDX

8.74
top next
Diagrammi relativi ai generatori di vuoto PVP 25 MDX, PVP 35 MDX e PVP 50MDX

Diagrammi relativi ai generatori di vuoto PVP 25 MDX, PVP 35 MDX e PVP 50MDX

PVP25MDX PVP35MDX PVP50MDX

8.75
top next
Generatori di vuoto multistadio PVP 60 MDX e PVP 75 MDX

Generatori di vuoto multistadio PVP 60 MDX e PVP 75 MDX

La naturale evoluzione dei generatori di vuoto a eiettori multipli PVP 25 ÷ 75 MD, è sfociata in questa nuova serie di generatori dalle prestazioni veramente eccezionali: infatti, fermi restando i valori del consumo d’aria e del grado di vuoto finale, la capacità d’aspirazione massima è aumentata del 10 ÷ 12% rispetto la serie precedente.
Il corpo e il coperchio di chiusura sono realizzati in alluminio anodizzato, gli eiettori sono tutti in acciaio inox, così come le viti di fissaggio.
La guarnizione di tenuta, di nuova concezione, è in EPDM e non va mai a contatto con il fluido aspirato; le valvole a lamella, invece, sono realizzate in silicone, di serie e in Viton, a richiesta.
Sui nuovi apparecchi è stata inoltre ricavata una sede per l’installazione, su ordinazione, di un vacuostato pneumatico, che, abbinato a una valvola a corsoio pneumatica e a una apposita valvola di ritegno, consente la realizzazione di un dispositivo per il risparmio energetico.
Il vuotometro e il manometro sono in dotazione su tutti gli apparecchi di serie, come pure il silenziatore posto sullo scarico dell’aria aspirata e il raccordo rapido per l’alimentazione dell’aria compressa.
Questa nuova serie di generatori di vuoto è perfettamente intercambiabile alla precedente.
Codici prodotto: PVP60MDX PVP75MDX

8.76
top next
Diagrammi relativi ai generatori di vuoto PVP 60 MDX e PVP 75 MDX

Diagrammi relativi ai generatori di vuoto PVP 60 MDX e PVP 75 MDX

PVP60MDX PVP75MDX

8.77
top next
Accessori per generatori di vuoto PVP 25 ÷ 75 MDX

Accessori per generatori di vuoto PVP 25 ÷ 75 MDX

Vacuostato mini penumatico
Valvola di alimentazione a corsoio servopilotata
Valvola di ritegno a membrana
Kit di tubi flessibili con raccordi
Kit completo per dispositivo di risparmio energetico ES
Codici prodotto: 120230X 070170 070270 100420 100520 0015308 ES01 ES02

top next
Silenziatori

Silenziatori

L’impiego di materiale fonoassorbente in fibre naturali, racchiuso in appositi involucri di alluminio anodizzato, ha consentito la realizzazione di questa nuovissima gamma di silenziatori, in grado di abbattere notevolmente il rumore dell’aria in fase di scarico dei generatori di vuoto.
Le versioni sono due e si distinguono per la loro lunghezza: maggiore è la lunghezza, maggiore è l’abbattimento del rumore.
Riduzione della rumorosità: da -13 a -20 dB (A);
Temperatura di lavoro: da -20 a +100 °C.
Codici prodotto: SSX1/4 SSX3/8 SSX1/2 SSX3/4R SSX3/4 SSX1 SSX11/2 SSX2 2SSX1/4 2SSX3/8 2SSX1/2 2SSX3/4 2SSX1

8.80
top next
Generatori di vuoto multistadio, modulari, PVP 150 ÷ 600 MD – Generalità

Generatori di vuoto multistadio, modulari, PVP 150 ÷ 600 MD – Generalità

La particolare conformazione di questi generatori di vuoto ha consentito di ottenere grandi capacità d’aspirazione in dimensioni d’ingombro molto contenute.
Gli eiettori impiegati hanno le stesse caratteristiche di quelli precedentemente descritti, solo che, anziché essere fissati direttamente al corpo del generatore, sono assemblati su telai modulari.
La sovrapposizione di uno o più telai determina la portata dei generatori.
Alimentati da aria compressa filtrata con una pressione ottimale di 6 bar, sono in grado di creare una depressione massima del 90%, con capacità d’aspirazione varianti da 200 a 750 mc/h, misurate alla normale pressione atmosferica di 1013 mbar.
Sono interamente realizzati in alluminio anodizzato, con valvole a disco e guarnizioni in mescole speciali.
Perfettamente insonorizzati, il loro funzionamento risulta estremamente silenzioso.

8.81
top next
Generatori di vuoto multistadio, modulari, PVP 150 MD e PVP 300 MD

Generatori di vuoto multistadio, modulari, PVP 150 MD e PVP 300 MD

La particolare conformazione di questi generatori di vuoto ha consentito di ottenere grandi capacità d’aspirazione in dimensioni d’ingombro molto contenute.
Gli eiettori impiegati hanno le stesse caratteristiche di quelli precedentemente descritti, solo che, anziché essere fissati direttamente al corpo del generatore, sono assemblati su telai modulari.
La sovrapposizione di uno o più telai determina la portata dei generatori.
Alimentati da aria compressa filtrata con una pressione ottimale di 6 bar, sono in grado di creare una depressione massima del 90%, con capacità d’aspirazione varianti da 200 a 750 mc/h, misurate alla normale pressione atmosferica di 1013 mbar.
Sono interamente realizzati in alluminio anodizzato, con valvole a disco e guarnizioni in mescole speciali.
Perfettamente insonorizzati, il loro funzionamento risulta estremamente silenzioso.
Codici prodotto: PVP150MD PVP300MD

8.82
top next
Diagrammi relativi ai generatori di vuoto PVP 150 MD e PVP 300 MD

Diagrammi relativi ai generatori di vuoto PVP 150 MD e PVP 300 MD

PVP150MD PVP300MD

8.83
top next
Generatori di vuoto multistadio, modulari, PVP 450 MD e PVP 600 MD

Generatori di vuoto multistadio, modulari, PVP 450 MD e PVP 600 MD

La particolare conformazione di questi generatori di vuoto ha consentito di ottenere grandi capacità d’aspirazione in dimensioni d’ingombro molto contenute.
Gli eiettori impiegati hanno le stesse caratteristiche di quelli precedentemente descritti, solo che, anziché essere fissati direttamente al corpo del generatore, sono assemblati su telai modulari.
La sovrapposizione di uno o più telai determina la portata dei generatori.
Alimentati da aria compressa filtrata con una pressione ottimale di 6 bar, sono in grado di creare una depressione massima del 90%, con capacità d’aspirazione varianti da 200 a 750 mc/h, misurate alla normale pressione atmosferica di 1013 mbar.
Sono interamente realizzati in alluminio anodizzato, con valvole a disco e guarnizioni in mescole speciali.
Perfettamente insonorizzati, il loro funzionamento risulta estremamente silenzioso.
Codici prodotto: PVP450MD PVP600MD

8.84
top next
Diagrammi relativi ai generatori di vuoto PVP 450 MD e PVP 600 MD

Diagrammi relativi ai generatori di vuoto PVP 450 MD e PVP 600 MD

PVP450MD PVP600MD

8.85
top next
Generatori di vuoto a cartuccia PVR 1-4

Generatori di vuoto a cartuccia PVR 1-4

• Integrabili direttamente sugli organi di presa a ventose delle macchine per il packaging
• Massima resa a basse pressioni d’utilizzo (2 - 3 bar)
• Massimo grado di vuoto: -70 KPa
• Portate di 1 o 4 mc/h
• La loro conformazione consente l’aspirazione di polveri o piccoli residui di lavorazione, senza intasamento
Codici prodotto: PVR1 PVR4

8.85.1
top next
Generatori di vuoto regolabili Conveyor PVR 25 e PVR 50

Generatori di vuoto regolabili Conveyor PVR 25 e PVR 50

Principio di funzionamento
Il funzionamento di questi generatori di vuoto è basato sul principio Venturi.
A differenza di quelli precedentemente descritti, l’eiettore di cui sono dotati, oltre ad avere un diametro di flusso nettamente superiore, è anche regolabile.
Questa particolarità consente di variare la portata ed il grado di vuoto dell’apparecchio, senza intervenire sul grado di pressione dell’aria di alimentazione.
Anche i consumi d’aria compressa sono rapportati alle effettive prestazioni del generatore di vuoto.

Caratteristiche
La particolare conformazione dei generatori di vuoto regolabili ed il loro principio di funzionamento a flusso rettilineo consentono l’aspirazione ed il trasferimento di prodotti di diversa natura, senza interferenze, come i generatori di flusso, solo che, a differenza di questi ultimi, consentono di superare dislivelli nettamente superiori.
Sono adatti per il trasferimento di polveri, granulati, segatura, granaglie, trucioli metallici, prodotti alimentari liquidi o secchi, ecc.; per l’asservimento di ventose in presenza di abbondanti quantità di polveri o liquidi; oppure, per aspirare fumi, nebbie refrigeranti, condense d’acqua o d’olio, ecc.
L’assenza di parti in movimento ne consente l’uso in continuo, senza sviluppo di calore.
Il livello di rumorosità, piuttosto elevato in questo genere di apparecchi, può essere notevolmente mitigato da un adeguato silenziatore, avvitato sulla connessione di scarico dell’aria.
Non necessitano di corrente elettrica e, pertanto, possono essere impiegati anche in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Sono disponibili in alluminio anodizzato e in acciaio inox.
Per le loro caratteristiche, è sufficiente una buona filtrazione dell’aria compressa d’alimentazione per eliminare qualsiasi forma di manutenzione.
Codici prodotto: PVR25 PVR50

8.86
top next
Diagrammi relativi ai generatori di vuoto Conveyor PVR 25 e PVR 50

Diagrammi relativi ai generatori di vuoto Conveyor PVR 25 e PVR 50

PVR25 PVR50

8.87
top next
Generatori di vuoto regolabili Conveyor PVR 100 e PVR 200

Generatori di vuoto regolabili Conveyor PVR 100 e PVR 200

Principio di funzionamento
Il funzionamento di questi generatori di vuoto è basato sul principio Venturi.
A differenza di quelli precedentemente descritti, l’eiettore di cui sono dotati, oltre ad avere un diametro di flusso nettamente superiore, è anche regolabile.
Questa particolarità consente di variare la portata ed il grado di vuoto dell’apparecchio, senza intervenire sul grado di pressione dell’aria di alimentazione.
Anche i consumi d’aria compressa sono rapportati alle effettive prestazioni del generatore di vuoto.

Caratteristiche
La particolare conformazione dei generatori di vuoto regolabili ed il loro principio di funzionamento a flusso rettilineo consentono l’aspirazione ed il trasferimento di prodotti di diversa natura, senza interferenze, come i generatori di flusso, solo che, a differenza di questi ultimi, consentono di superare dislivelli nettamente superiori.
Sono adatti per il trasferimento di polveri, granulati, segatura, granaglie, trucioli metallici, prodotti alimentari liquidi o secchi, ecc.; per l’asservimento di ventose in presenza di abbondanti quantità di polveri o liquidi; oppure, per aspirare fumi, nebbie refrigeranti, condense d’acqua o d’olio, ecc.
L’assenza di parti in movimento ne consente l’uso in continuo, senza sviluppo di calore.
Il livello di rumorosità, piuttosto elevato in questo genere di apparecchi, può essere notevolmente mitigato da un adeguato silenziatore, avvitato sulla connessione di scarico dell’aria.
Non necessitano di corrente elettrica e, pertanto, possono essere impiegati anche in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Sono disponibili in alluminio anodizzato e in acciaio inox.
Per le loro caratteristiche, è sufficiente una buona filtrazione dell’aria compressa d’alimentazione per eliminare qualsiasi forma di manutenzione.
Codici prodotto: PVR100 PVR200

8.88
top next
Diagrammi relativi ai generatori di vuoto Conveyor PVR 100 e PVR 200

Diagrammi relativi ai generatori di vuoto Conveyor PVR 100 e PVR 200

PVR100 PVR200

8.89
top next
Accessori per generatori di vuoto regolabili Conveyor

Accessori per generatori di vuoto regolabili Conveyor

Il livello di rumorosità dei generatori di vuoto regolabili Conveyor, sempre piuttosto elevato, può essere notevolmente mitigato da un adeguato silenziatore, avvitato sulla connessione di scarico dell’aria.
Su specifica richiesta, possono essere forniti silenziatori della serie SSX, idonei ad ogni generatore di vuoto Conveyor.
Nella tabella sottostante sono riportati i codici dei silenziatori relativi ai vari generatori di vuoto.
Codici prodotto: PVR25SSX PVR50SSX PVR100SSX PVR200SSX PVR252SSX PVR502SSX PVR1002SSX PVR2002SSX

8.90
top next
Generatori di flusso Vacuum jet CX 7 e CX 10

Generatori di flusso Vacuum jet CX 7 e CX 10

Principio di funzionamento
L’aria compressa di alimentazione, insufflata in una camera anulare concentrica all’apparecchio, confluisce a elevatissima velocità verso il centro del tubo principale, formando un effetto ciclonico.
Quest’ultimo ha la proprietà di creare una depressione all’interno dell’apparecchio e di indurre un grande volume d’aria verso l’uscita del medesimo.
Variando la pressione dell’aria d’alimentazione varierà, di conseguenza, la depressione e la quantità d’aria aspirata.
Caratteristiche
La particolare conformazione dei generatori di flusso e il loro principio di funzionamento a flusso rettilineo, consentono l’aspirazione e il trasferimento di prodotti di diversa natura, senza interferenze.
I Vacuum Jet, infatti, sono adatti per il trasferimento di polveri, granulati, segatura, granaglie, trucioli metallici, prodotti alimentari liquidi o secchi, ecc.; oppure, per aspirare fumi, nebbie refrigeranti, condense d’acqua o d’olio, ecc.
L’assenza di parti in movimento ne consente l’uso continuo, senza sviluppo di calore.
Non necessitano di corrente elettrica, pertanto, possono essere impiegati in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Sono disponibili in alluminio anodizzato e in acciaio inox.
Per le loro caratteristiche, è sufficiente una buona filtrazione dell’aria compressa d’alimentazione per eliminare qualsiasi forma di manutenzione.
Codici prodotto: CX7 CX10

8.91
top next
Diagrammi relativi ai generatori di flusso CX 7 e CX 10

Diagrammi relativi ai generatori di flusso CX 7 e CX 10

CX7 CX10

8.92
top next
Generatori di flusso Vacuum jet CX 13 e CX 19

Generatori di flusso Vacuum jet CX 13 e CX 19

Principio di funzionamento
L’aria compressa di alimentazione, insufflata in una camera anulare concentrica all’apparecchio, confluisce a elevatissima velocità verso il centro del tubo principale, formando un effetto ciclonico.
Quest’ultimo ha la proprietà di creare una depressione all’interno dell’apparecchio e di indurre un grande volume d’aria verso l’uscita del medesimo.
Variando la pressione dell’aria d’alimentazione varierà, di conseguenza, la depressione e la quantità d’aria aspirata.
Caratteristiche
La particolare conformazione dei generatori di flusso e il loro principio di funzionamento a flusso rettilineo, consentono l’aspirazione e il trasferimento di prodotti di diversa natura, senza interferenze.
I Vacuum Jet, infatti, sono adatti per il trasferimento di polveri, granulati, segatura, granaglie, trucioli metallici, prodotti alimentari liquidi o secchi, ecc.; oppure, per aspirare fumi, nebbie refrigeranti, condense d’acqua o d’olio, ecc.
L’assenza di parti in movimento ne consente l’uso continuo, senza sviluppo di calore.
Non necessitano di corrente elettrica, pertanto, possono essere impiegati in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Sono disponibili in alluminio anodizzato e in acciaio inox.
Per le loro caratteristiche, è sufficiente una buona filtrazione dell’aria compressa d’alimentazione per eliminare qualsiasi forma di manutenzione.
Codici prodotto: CX13 CX19

8.93
top next
Diagrammi relativi ai generatori di flusso CX 13 e CX 19

Diagrammi relativi ai generatori di flusso CX 13 e CX 19

CX13 CX19

8.94
top next
Generatori di flusso Vacuum jet CX 25, CX 38 e CX 50

Generatori di flusso Vacuum jet CX 25, CX 38 e CX 50

Principio di funzionamento
L’aria compressa di alimentazione, insufflata in una camera anulare concentrica all’apparecchio, confluisce a elevatissima velocità verso il centro del tubo principale, formando un effetto ciclonico.
Quest’ultimo ha la proprietà di creare una depressione all’interno dell’apparecchio e di indurre un grande volume d’aria verso l’uscita del medesimo.
Variando la pressione dell’aria d’alimentazione varierà, di conseguenza, la depressione e la quantità d’aria aspirata.
Caratteristiche
La particolare conformazione dei generatori di flusso e il loro principio di funzionamento a flusso rettilineo, consentono l’aspirazione e il trasferimento di prodotti di diversa natura, senza interferenze.
I Vacuum Jet, infatti, sono adatti per il trasferimento di polveri, granulati, segatura, granaglie, trucioli metallici, prodotti alimentari liquidi o secchi, ecc.; oppure, per aspirare fumi, nebbie refrigeranti, condense d’acqua o d’olio, ecc.
L’assenza di parti in movimento ne consente l’uso continuo, senza sviluppo di calore.
Non necessitano di corrente elettrica, pertanto, possono essere impiegati in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Sono disponibili in alluminio anodizzato e in acciaio inox.
Per le loro caratteristiche, è sufficiente una buona filtrazione dell’aria compressa d’alimentazione per eliminare qualsiasi forma di manutenzione.
Codici prodotto: CX25 CX38 CX50

8.95
top next
Diagrammi relativi ai generatori di flusso CX 25, CX 38 e CX50

Diagrammi relativi ai generatori di flusso CX 25, CX 38 e CX50

CX25 CX38 CX50

8.96
top next
Generatore di vuoto regolabile PVR 25 MS

Generatore di vuoto regolabile PVR 25 MS

-

8.96.1
top next
Minidepressori pneumatici DOP 06 e DOP 10

Minidepressori pneumatici DOP 06 e DOP 10

I minidepressori pneumatici sono delle piccole unità autonome per la produzione di vuoto, alimentati esclusivamente ad aria compressa, caratterizzati dalle loro ridotte dimensioni.
Sono costituiti da:
- Un piccolo serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto funzionante ad aria compressa.
- Un vacuostato pneumatico per la regolazione del grado di vuoto.
- Un vuotometro per la lettura diretta del grado di vuoto.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta serie FC.
- Un regolatore di pressione con filtro.
- Una valvola ad azionamento pneumatico per l’alimentazione del generatore di vuoto.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
- Un rubinetto per lo spurgo della condensa dal serbatoio.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, è completamente automatico.
I minidepressori pneumatici sono adatti ad attrezzare piccole unità di lavoro, fisse o mobili, che necessitano di vuoto, quali:
- Carrelli con ventose per il fissaggio e trasporto di vetri e cristalli.
- Sistemi di staffaggio a depressione per la manutenzione degli sci, per la foratura o pantografatura dei marmi, per la lucidatura di oggetti in peltro, rame, o argento, ecc.
- Paranchi a ventose per il sollevamento di televisori ed elettrodomestici in genere, per l’installazione di vetri nei serramenti, per l’alimentazione di lamiere alle presse, ecc.
I minidepressori pneumatici non necessitano di corrente elettrica, ma solamente di aria compressa a 4 ÷ 6 bar di pressione; per questa loro caratteristica ne è consigliato l’impiego in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Codici prodotto: DOP06PVP12MX DOP06PVP25MX DOP10PVP12MX DOP10PVP25MX

8.97
top next
Minidepressori pneumatici DOP 20

Minidepressori pneumatici DOP 20

Questo minidepressore si differenzia dai precedenti, oltre che per il volume del serbatoio, per il generatore di vuoto installato.
Il generatore di vuoto della serie PVP… MDX ES, infatti, è dotato del dispositivo di risparmio energetico, che consente di mantenere automaticamente il grado di vuoto preimpostato all’interno del serbatoio.
Gli altri accessori installati, a esclusione del vacuostato e della valvola ad azionamento pneumatico per l’alimentazione del generatore di vuoto, sono gli stessi installati sui DOP 06 e DOP 10.
La loro destinazione d’uso è la stessa dei minidepressori precedentemente descritti.
Codici prodotto: DOP20PVP25MDX DOP20PVP35MDX

8.98
top next
Depressori pneumatici DOP 25

Depressori pneumatici DOP 25

I depressori pneumatici sono delle unità autonome per la produzione di vuoto, alimentati esclusivamente ad aria compressa.
Sono costituiti da:
- Un serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto funzionante ad aria compressa della serie PVP … MDX ES, dotato di dispositivo di risparmio energetico.
- Un vuotometro per la lettura diretta del grado di vuoto.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta, serie FC.
- Un regolatore di pressione con filtro.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
- Un rubinetto per lo spurgo della condensa dal serbatoio.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato integrato nel generatore, è completamente automatico.
I depressori pneumatici vengono normalmente impiegati per la movimentazione di carichi particolarmente pesanti o di valore, poiché anche in mancanza di alimentazione improvvisa, consentono alle ventose di rimanere in presa ancora per un certo tempo (variabile in funzione della capacità del serbatoio).
Sono anche consigliati nell’allacciamento di più macchine utilizzatrici, per centralizzare il vuoto.
In entrambi i casi l’impiego del depressore risulta particolarmente vantaggioso sotto il profilo del risparmio energetico, poiché il generatore entra in funzione solamente quando è richiesto il vuoto dalle macchine utilizzatrici.
I depressori pneumatici non necessitano di corrente elettrica, ma solamente di aria compressa a 4 ÷ 6 bar di pressione; per questa loro caratteristica, ne è consigliato l’impiego in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Codici prodotto: DOP25PVP25MDX DOP25PVP35MDX

8.99
top next
Depressori pneumatici DOP 50

Depressori pneumatici DOP 50

I depressori pneumatici sono delle unità autonome per la produzione di vuoto, alimentati esclusivamente ad aria compressa.
Sono costituiti da:
- Un serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto funzionante ad aria compressa della serie PVP … MDX ES, dotato di dispositivo di risparmio energetico.
- Un vuotometro per la lettura diretta del grado di vuoto.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta, serie FC.
- Un regolatore di pressione con filtro.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
- Un rubinetto per lo spurgo della condensa dal serbatoio.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato integrato nel generatore, è completamente automatico.
I depressori pneumatici vengono normalmente impiegati per la movimentazione di carichi particolarmente pesanti o di valore, poiché anche in mancanza di alimentazione improvvisa, consentono alle ventose di rimanere in presa ancora per un certo tempo (variabile in funzione della capacità del serbatoio).
Sono anche consigliati nell’allacciamento di più macchine utilizzatrici, per centralizzare il vuoto.
In entrambi i casi l’impiego del depressore risulta particolarmente vantaggioso sotto il profilo del risparmio energetico, poiché il generatore entra in funzione solamente quando è richiesto il vuoto dalle macchine utilizzatrici.
I depressori pneumatici non necessitano di corrente elettrica, ma solamente di aria compressa a 4 ÷ 6 bar di pressione; per questa loro caratteristica, ne è consigliato l’impiego in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Codici prodotto: DOP50PVP50MDX DOP50PVP60MDX

8.100
top next
Depressori pneumatici DOP 100

Depressori pneumatici DOP 100

I depressori pneumatici sono delle unità autonome per la produzione di vuoto, alimentati esclusivamente ad aria compressa.
Sono costituiti da:
- Un serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto funzionante ad aria compressa della serie PVP … MDX ES, dotato di dispositivo di risparmio energetico.
- Un vuotometro per la lettura diretta del grado di vuoto.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta, serie FC.
- Un regolatore di pressione con filtro.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
- Un rubinetto per lo spurgo della condensa dal serbatoio.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato integrato nel generatore, è completamente automatico.
I depressori pneumatici vengono normalmente impiegati per la movimentazione di carichi particolarmente pesanti o di valore, poiché anche in mancanza di alimentazione improvvisa, consentono alle ventose di rimanere in presa ancora per un certo tempo (variabile in funzione della capacità del serbatoio).
Sono anche consigliati nell’allacciamento di più macchine utilizzatrici, per centralizzare il vuoto.
In entrambi i casi l’impiego del depressore risulta particolarmente vantaggioso sotto il profilo del risparmio energetico, poiché il generatore entra in funzione solamente quando è richiesto il vuoto dalle macchine utilizzatrici.
I depressori pneumatici non necessitano di corrente elettrica, ma solamente di aria compressa a 4 ÷ 6 bar di pressione; per questa loro caratteristica, ne è consigliato l’impiego in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Codice prodotto: DOP100PVP75MDX

8.101
top next
Depressori pneumatici DOP 150

Depressori pneumatici DOP 150

I depressori pneumatici sono delle unità autonome per la produzione di vuoto, alimentati esclusivamente ad aria compressa.
Sono costituiti da:
- Un serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto funzionante ad aria compressa.
- Un vacuostato pneumatico per la regolazione del grado di vuoto.
- Un vuotometro per la lettura diretta del grado di vuoto.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta, serie FC.
- Un regolatore di pressione con filtro.
- Una valvola ad azionamento pneumatico per l’alimentazione del generatore di vuoto.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
- Un rubinetto per lo spurgo della condensa dal serbatoio.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, è completamente automatico.
I depressori pneumatici vengono normalmente impiegati per la movimentazione di carichi particolarmente pesanti o di valore, poiché, anche in mancanza di alimentazione improvvisa, consentono alle ventose di rimanere in presa ancora per un certo tempo (variabile in funzione della capacità del serbatoio).
Sono anche consigliati nell’allacciamento di più macchine utilizzatrici, per centralizzare il vuoto.
In entrambi i casi l’impiego del depressore risulta particolarmente vantaggioso sotto il profilo del risparmio energetico, poiché il generatore entra in funzione solamente quando è richiesto il vuoto dalle macchine utilizzatrici.
I depressori pneumatici non necessitano di corrente elettrica, ma solamente di aria compressa a 4 ÷ 6 bar di pressione; per questa loro caratteristica, ne è consigliato l’impiego in ambienti
Codice prodotto: DOP150PVP150MD

8.102
top next
Depressori pneumatici DOP 300

Depressori pneumatici DOP 300

I depressori pneumatici sono delle unità autonome per la produzione di vuoto, alimentati esclusivamente ad aria compressa.
Sono costituiti da:
- Un serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto funzionante ad aria compressa.
- Un vacuostato pneumatico per la regolazione del grado di vuoto.
- Un vuotometro per la lettura diretta del grado di vuoto.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta, serie FC.
- Un regolatore di pressione con filtro.
- Una valvola ad azionamento pneumatico per l’alimentazione del generatore di vuoto.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
- Un rubinetto per lo spurgo della condensa dal serbatoio.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, è completamente automatico.
I depressori pneumatici vengono normalmente impiegati per la movimentazione di carichi particolarmente pesanti o di valore, poiché, anche in mancanza di alimentazione improvvisa, consentono alle ventose di rimanere in presa ancora per un certo tempo (variabile in funzione della capacità del serbatoio).
Sono anche consigliati nell’allacciamento di più macchine utilizzatrici, per centralizzare il vuoto.
In entrambi i casi l’impiego del depressore risulta particolarmente vantaggioso sotto il profilo del risparmio energetico, poiché il generatore entra in funzione solamente quando è richiesto il vuoto dalle macchine utilizzatrici.
I depressori pneumatici non necessitano di corrente elettrica, ma solamente di aria compressa a 4 ÷ 6 bar di pressione; per questa loro caratteristica, ne è consigliato l’impiego in ambienti
Codice prodotto: DOP300PVP300MD

8.103
top next
Serbatoi per minidepressori pneumatici

Serbatoi per minidepressori pneumatici

I serbatoi per i minidepressori pneumatici sono orizzontali e a sezione rettangolare.
Sono realizzati con lamiera d’acciaio saldata, a perfetta tenuta di vuoto, e verniciati con speciali vernici resistenti alla corrosione delle condense d’acqua.
Sono predisposti per l’installazione di un generatore di vuoto, da scegliersi tra quelli elencati in tabella e un’apparecchiatura pneumatica.
Sono dotati di:
- Un vacuostato pneumatico per la regolazione del massimo grado di vuoto.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Una valvola di ritegno adeguata alla connessione del generatore.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta della serie FC.
- Un rubinetto per lo scarico della condensa.
- Tubazione, raccordi e viti per il collegamento e il fissaggio del generatore al serbatoio.
Sono disponibili con capacità volumetriche di 6 e 10 litri.
Codici prodotto: DOP0601 DOP1001 DOP2001

8.104
top next
Serbatoi per depressori pneumatici dop 25, 50 e 100

Serbatoi per depressori pneumatici dop 25, 50 e 100

I serbatoi per i depressori pneumatici sono orizzontali e a sezione circolare.
Realizzati con lamiera d’acciaio saldata a perfetta tenuta di vuoto, sono verniciati con speciali vernici resistenti alla corrosione delle condense d’acqua.
Sono predisposti per l’installazione di un’apparecchiatura pneumatica e di un generatore di vuoto PVP .. MDX ES, da scegliersi tra quelli elencati in tabella, che hanno già la valvola di alimentazione a corsoio servopilotata, la valvola di ritegno e il vacuostato pneumatico, integrati.
Sono dotati di:
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Una valvola manuale per l’intercettazione del vuoto.
- Un rubinetto per lo scarico della condensa.
- Tubazione, raccordi e viti per il collegamento e il fissaggio del generatore al serbatoio.
Sono disponibili con capacità volumetriche di 25, 50 e 100 litri.
Codici prodotto: DOP2501 DOP5001 DOP5002 DOP10001

8.105
top next
Serbatoi per depressori pneumatici dop 150 e 300

Serbatoi per depressori pneumatici dop 150 e 300

I serbatoi per i depressori pneumatici sono orizzontali e a sezione circolare.
Realizzati con lamiera d’acciaio saldata a perfetta tenuta di vuoto, sono verniciati con speciali vernici resistenti alla corrosione delle condense d’acqua.
Sono predisposti per l’installazione di un’apparecchiatura pneumatica e di un generatore di vuoto della serie PVP .. MDR, da scegliersi tra quelli elencati in tabella, che hanno già la valvola di ritegno integrata.
Sono dotati di:
- Un vacuostato pneumatico per la regolazione del massimo grado di vuoto.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta della serie FC.
- Un rubinetto per lo scarico della condensa.
- Tubazione, raccordi e viti per il collegamento e il fissaggio del generatore al serbatoio.
Sono disponibili con capacità volumetriche di 150 e 300 litri.
Codici prodotto: DOP15001 DOP30001

8.106
top next
Apparecchiature pneumatiche di comando per minidepressori e depressori

Apparecchiature pneumatiche di comando per minidepressori e depressori

L’apparecchiatura pneumatica di comando per i minidepressori, è in grado di gestire un generatore di vuoto e di garantire il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato pneumatico, automaticamente.
È composta da:
- Un filtro-regolatore di pressione con manometro, per la regolazione dell’aria compressa d’alimentazione.
- Una valvola a corsoio per l’intercettazione dell’aria compressa.
- Una valvola servopilotata a tre vie per l’alimentazione del generatore di vuoto
- Raccordi e tubazioni per il collegamento dei vari componenti e viti per il fissaggio al supporto.
Codici prodotto: DOP0690 DOP2090 DOP5090 DOP15090

top next
